H3C交换机配置DHCP

h3c基础配置

​
sys   #进入特权模式
sysname H3C   #修改交换机名字
undo info-center enable   #取消消息提示

设置console口密码
[H3C]user-interface aux 0
[H3C-ui-aux0]authentication-mode password
[H3C-ui-aux0]set authentication password simple h3c@123  设置aux口密码
[H3C-line-aux0]user-role level-15   赋予权限
[H3C]save #保存

display current-configuration  显示配置

[h3c]vlan 100 200  创建vlan
[h3c-Vlan-interface100]ip address 10.10.10.1 24   给vlan100设置ip
[h3c]int GigabitEthernet 1/0/1    进入端口1
[h3c-GigabitEthernet1/0/1]port access vlan 100  设置端口属于vlan100
[h3c]int range GigabitEthernet 1/0/1 to GigabitEthernet 1/0/2   进入多个端口


交换机端口默认是access模式，修改成trunk模式，命令如下：
[H3C-GigabitEthernet1/0/1]port link-type trunk
[H3C-GigabitEthernet1/0/1]port trunk permit vlan 10 20    允许vlan10 vlan20通过
[sw1-GigabitEthernet1/0/1]undo port trunk permit vlan 20  不允许vlan20通过

dis int brief    查看所有接口信息
save   保存(操作完设备一定要保存，否则重启设置，配置清空）

交换机dhcp
[h3c]dhcp enable   开启dhcp
[h3c]dhcp server ip-pool vlan10.10.10.1 创建地址池
[h3c-dhcp-pool-vlan10.10.10.1]network 10.10.10.0 mask 255.255.255.0
[h3c-dhcp-pool-vlan10.10.10.1]gateway-list 10.10.10.1
[h3c-dhcp-pool-vlan10.10.10.1]dns-list 10.10.10.1
[h3c-dhcp-pool-vlan10.10.10.1]address range 10.10.10.11 10.10.10.20  参与分配的ip
[h3c-dhcp-pool-vlan10.10.10.1]expired day 1  地址池配置租期1天

[H3C-Vlan-interface10]dhcp server apply ip-pool 10 进入vlan 启用地址池



[sw2]dis current-configuration  查看配置


[R1-GigabitEthernet0/0.3]vlan-type dot1q vid 30   单臂路由封装dot1q  对应的交换机要为trunk

[H3C]ip route-static 0.0.0.0 0.0.0.0 192.168.3.1  设置静态路由




​

开启dhcp案例

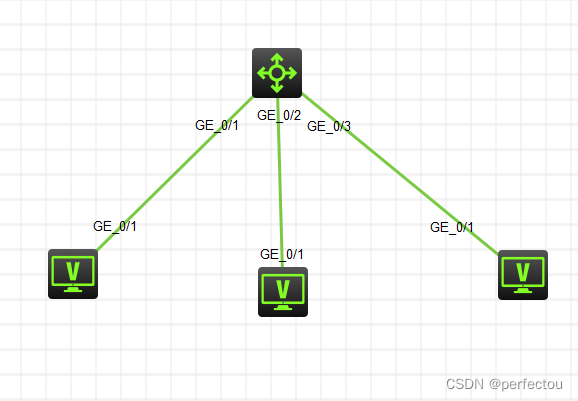

拓扑图：

配置命令：

启用命令行终端

ctrl+C   --中断当前正在执行的命令

system-view --进入特权模式

undo info-center enable  #关闭告警信息发送功能
sysname sw1 #修改交换机名字
dhcp enable #开启dhcp
vlan 100 #创建vlan
[sw1-vlan100]quit #退出vlan
[sw1]interface Vlan-interface 100 #进入vlan
[sw1-Vlan-interface100]ip address 192.168.10.1 24  #配置ip地址
[sw1-Vlan-interface100]quit  --退出


[sw1]dhcp server ip-pool vlan100#创建地址池
[sw1-dhcp-pool-vlan100]network 192.168.10.0 mask 255.255.255.0 #配置网络地址和子网
[sw1-dhcp-pool-vlan100]gateway-list 192.168.10.1 配置网关
[sw1-dhcp-pool-vlan100]address range 192.168.10.30 192.168.10.40 #参与分配的ip
[sw1-dhcp-pool-vlan100]dns-list 192.168.10.1  #配置dns
[sw1-dhcp-pool-vlan100]dis this #display this的缩写，显示当前配置视图
#
dhcp server ip-pool vlan100
 gateway-list 192.168.10.1
 network 192.168.10.0 mask 255.255.255.0
 address range 192.168.10.30 192.168.10.40
 dns-list 192.168.10.1
#
return

[sw1-dhcp-pool-vlan100]quit


[sw1]interface Vlan-interface 100  #进入vlan
[sw1-Vlan-interface100]dhcp server apply ip-pool vlan100 #启用vlan100地址池
[sw1-Vlan-interface100]dis this #display this的缩写，显示当前配置视图
#
interface Vlan-interface100
 ip address 192.168.10.1 255.255.255.0
 dhcp server apply ip-pool vlan100
#
return
[sw1-Vlan-interface100]quit  --退出


[sw1]interface range GigabitEthernet 1/0/1 to GigabitEthernet 1/0/3
[sw1-if-range]port access vlan 100 #将vlan100 分配给 1/0/1,1/0/2,1/0/3 三个口
[sw1-if-range]quit #退出

[sw1]save #保存

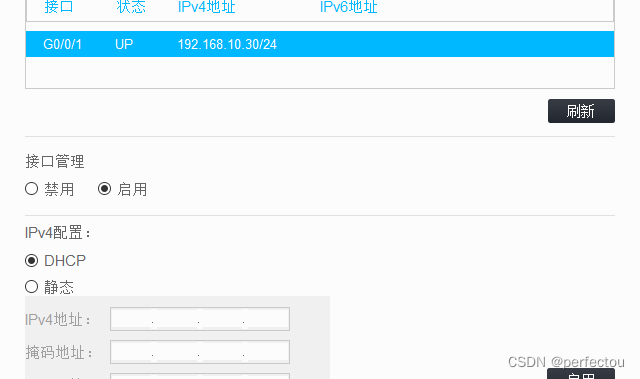

验证结果：

可以看见分配的是我们地址池中的地址

总结：

1、启用dhcp

2、创建vlan 创建地址池配置地址池

3、给vlan设置地址和启用地址池

4、将vlan分配给对应的接口

H3C两个vlan两个地址池dhcp

实验要求：

 1.网络中有两个VLAN，分别是VLAN10和VLAN20，VLAN10的网关为：1.1.1.254，子网掩码为255.255.255.0；VLAN20的网关为：1.1.2.254，子网掩码为：255.255.255.0。

    2.要求在设备GATEWAY_DHCP上创建VLAN10和VLAN20的网关，并且配置成DHCP自动获取模式，并配置地址池中允许分发的地址分别为：1.1.1.11到1.1.1.20和1.1.2.11到1.1.2.20,DNS均为114.114.114.114和8.8.8.8。IP租期均为1天。接口GigabitEthernet1/0/1配置为trunk类型，允许通过VLAN10和VLAN20.

    3.设备SW上将接口GigabitEthernet1/0/1配置为trunk类型，允许VLAN10和VLAN20通过；接口GigabitEthernet1/0/2和接口GigabitEthernet1/0/3配置为access类型，并分别允许VLAN10和VLAN20通过。

    4.PC-1和PC-2均配置为自动获取方式，PC-1属于VLAN10；PC-2属于VLAN20。

思路 启用dhcp 》 创建两个vlan 》 创建地址池1 配置地址池1 》创建地址池2 配置地址池2 》进vlan10 配置vlan 10 的地址 和启用地址池1 》进vlan 20 配置vlan20 的地址和启用地址池2 》进对应sw2的接口配置trunk允许vlan10 vlan20 通过 》配置sw2 》创建vlan10 ，20 》把对应sw1 的接口设置为trunk并允许通过 》把对应pc的接口分别配置对应的vlan

配置命令：

<H3C>sys
[H3C]sysname sw1
[sw1]undo info-center enable

[sw1]dhcp enable

[sw1]vlan 10
[sw1-vlan10]quit
[sw1]vlan 20
[sw1-vlan20]quit

[sw1]dhcp server ip-pool 1
[sw1-dhcp-pool-1]expired day 1
[sw1-dhcp-pool-1]network 1.1.1.0 mask 255.255.255.0
[sw1-dhcp-pool-1]address range 1.1.1.11 1.1.1.20
[sw1-dhcp-pool-1]gateway-list 1.1.1.254
[sw1-dhcp-pool-1]dns-list 114.114.114.114 8.8.8.8
[sw1-dhcp-pool-1]quit

[sw1]dhcp server ip-pool 2
[sw1-dhcp-pool-2]network 1.1.2.0 mask 255.255.255.0
[sw1-dhcp-pool-2]address range 1.1.2.11 1.1.2.20
[sw1-dhcp-pool-2]gateway-list 1.1.2.254
[sw1-dhcp-pool-2]dns-list 114.114.114.114 8.8.8.8
[sw1-dhcp-pool-2]quit


[sw1]interface Vlan-interface 10
[sw1-Vlan-interface10]ip address 1.1.1.254 24
[sw1-Vlan-interface10]dhcp server apply ip-pool 1
[sw1-Vlan-interface10]quit

[sw1]interface Vlan-interface 20
[sw1-Vlan-interface20]ip address 1.1.2.254 24
[sw1-Vlan-interface20]dhcp server apply ip-pool 2
[sw1-Vlan-interface20]quit


[sw1]interface GigabitEthernet 1/0/1
[sw1-GigabitEthernet1/0/1]port link-type trunk
[sw1-GigabitEthernet1/0/1]port trunk permit vlan 10 20
[sw1-GigabitEthernet1/0/1]quit

[sw2]vlan 10
[sw2-vlan10]quit
[sw2]vlan 20
[sw2-vlan20]quit

[sw2]interface GigabitEthernet 1/0/1
[sw2-GigabitEthernet1/0/1]port link-type trunk
[sw2-GigabitEthernet1/0/1]port trunk permit vlan 10 20
[sw2-GigabitEthernet1/0/1]quit

[sw2]interface GigabitEthernet 1/0/2
[sw2-GigabitEthernet1/0/2]port access vlan 10
[sw2-GigabitEthernet1/0/2]quit

[sw2]interface GigabitEthernet 1/0/3
[sw2-GigabitEthernet1/0/3]port access vlan 20
[sw2-GigabitEthernet1/0/3]quit
