本篇内容为个人笔记，可能存在错误，欢迎指正。

屏幕为正点原子7寸屏幕（1024*600）。SDRAM是W9825G6KH-6芯片，容量32MByte。开发板是自己弄的，接口除了背光引脚，其余跟正点的阿波罗核心板原子一样。

DMA2D下期使用，这期先点灯，原理一笔带过，下期补回来。

以下内容参考正点原子的STM32H743 阿波罗开发指南V1.0

一、驱动SDRAM

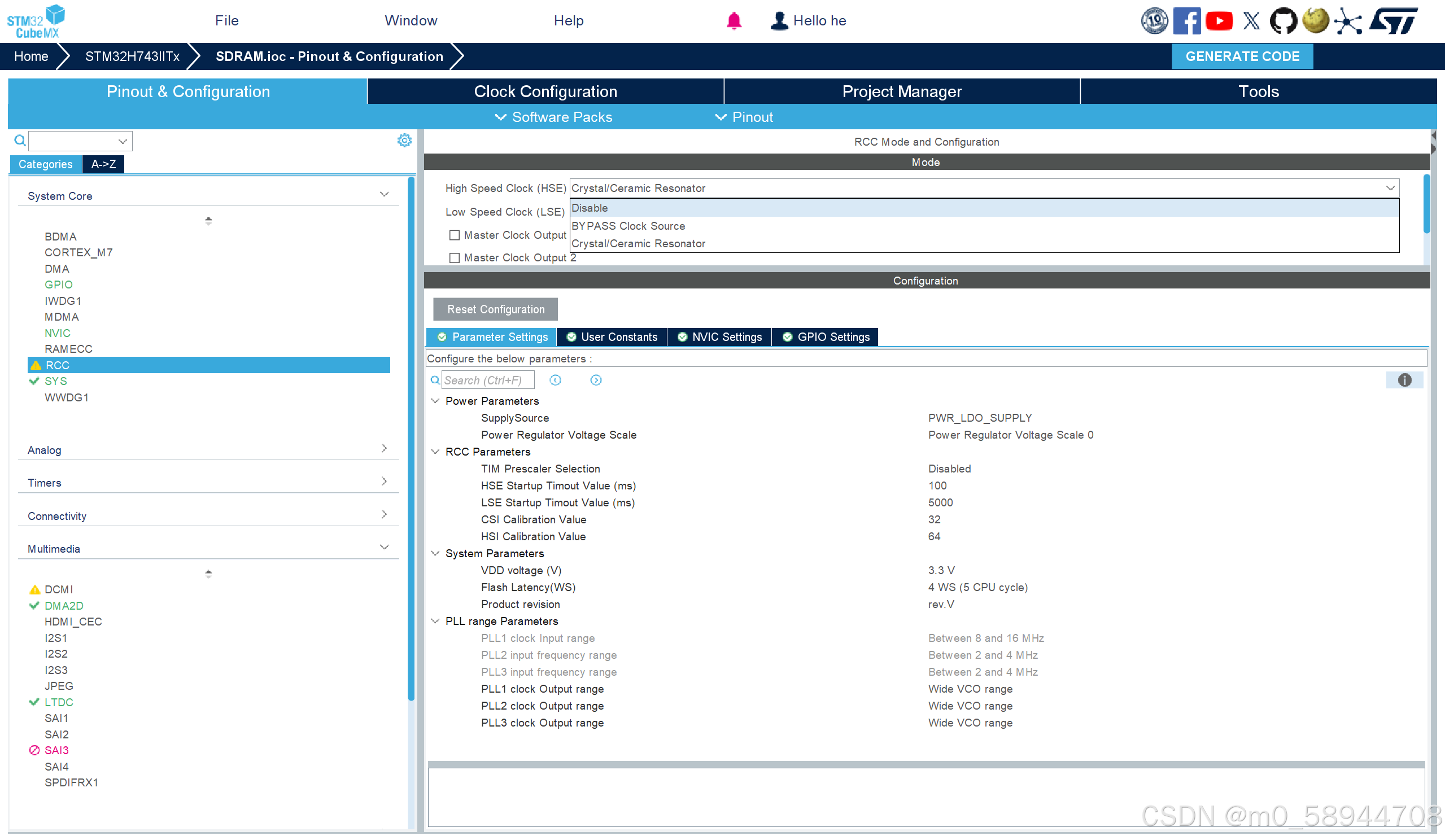

1、使用外部高速时钟

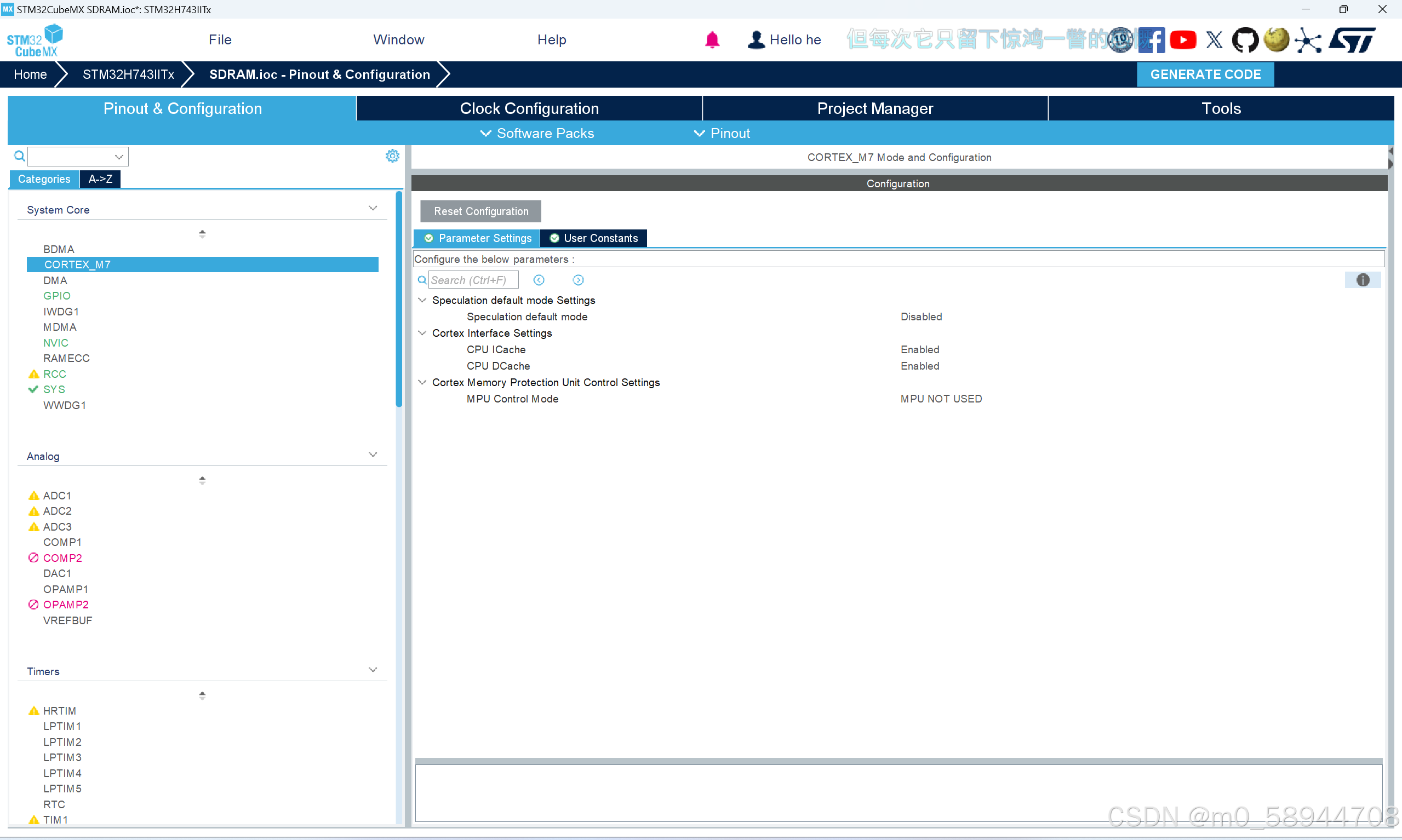

2、开启ICche和Dcahe

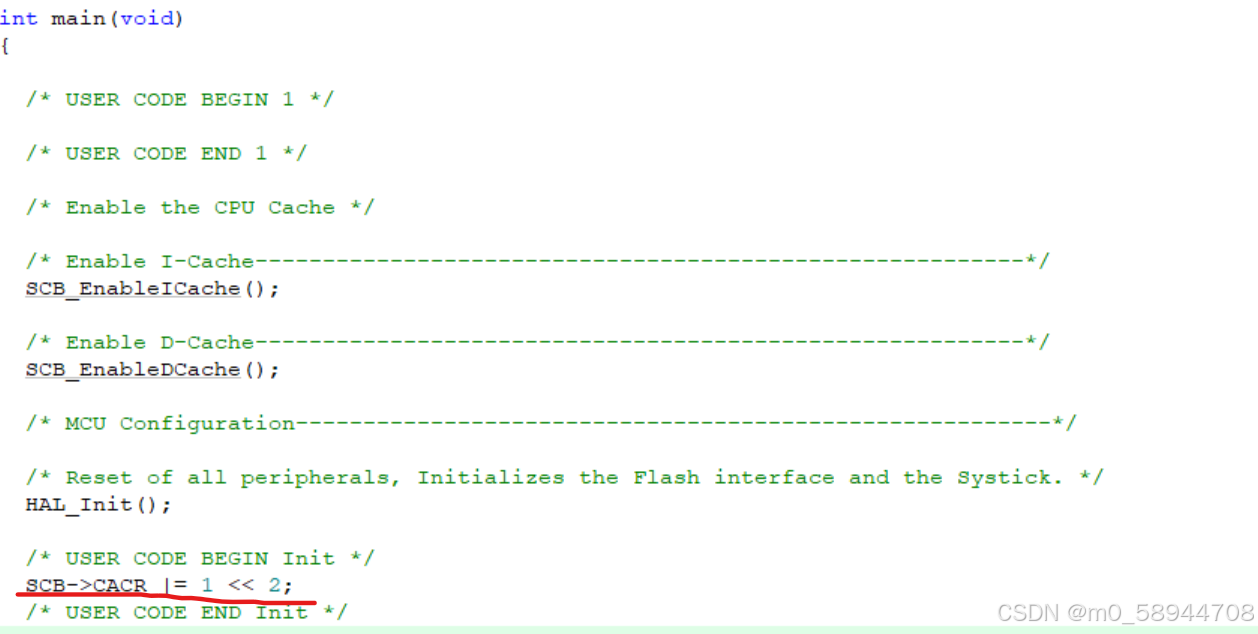

提高 CPU访问指令/数据速度。开启D-Cache 强制透写功能，在初始化代码中添加SCB->CACR |= 1 << 2;

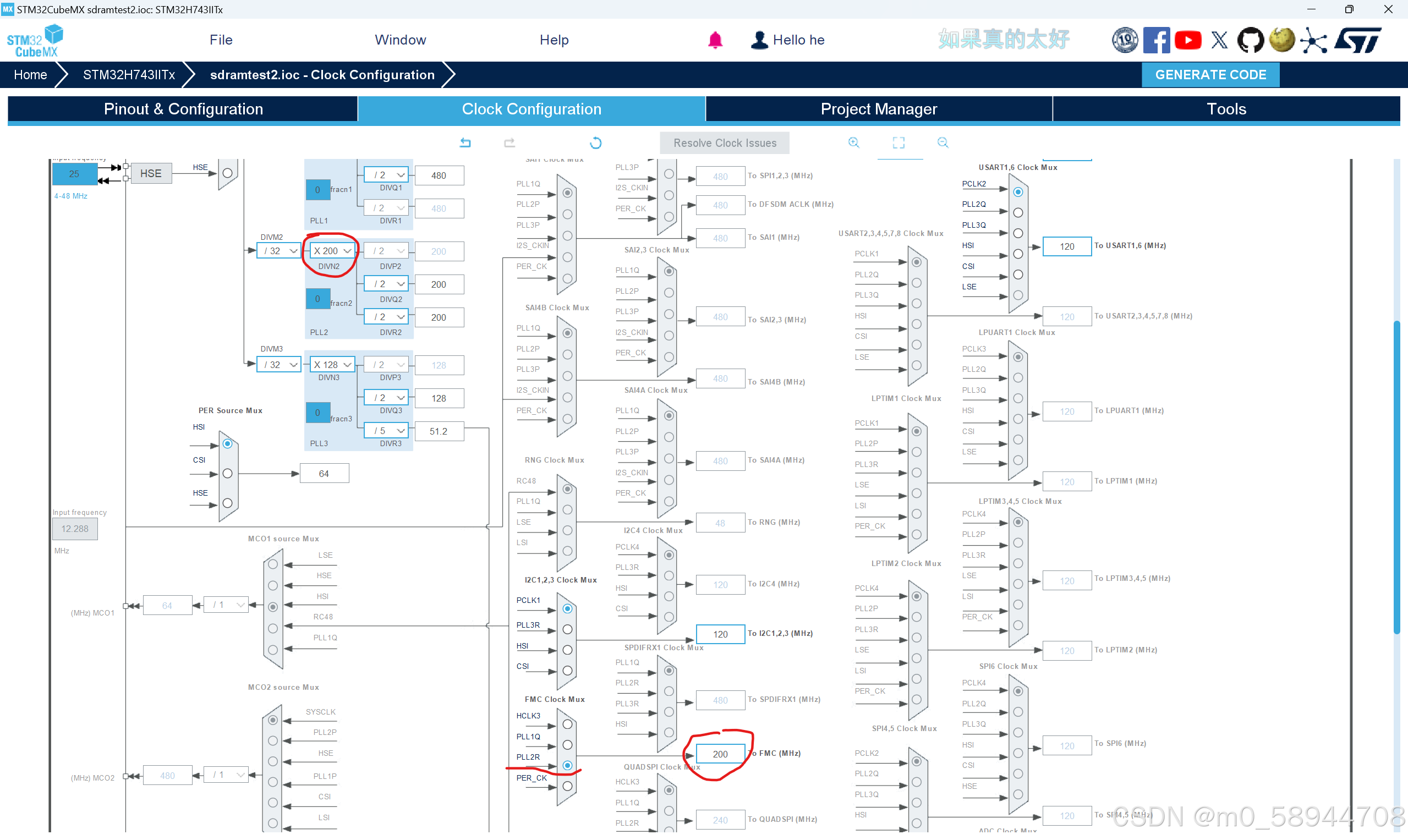

3、配置时钟树

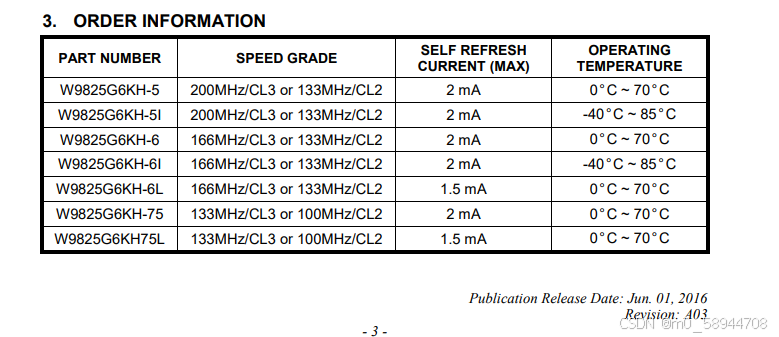

主频选择480M。FMC外设最大速率是200MHz，W9825G6KH-6最大速率是166MHz，这里为了方便使用PPL2R时钟源，配置时钟200MHz。后面再2分频，使SDRAM时钟为100MHz。

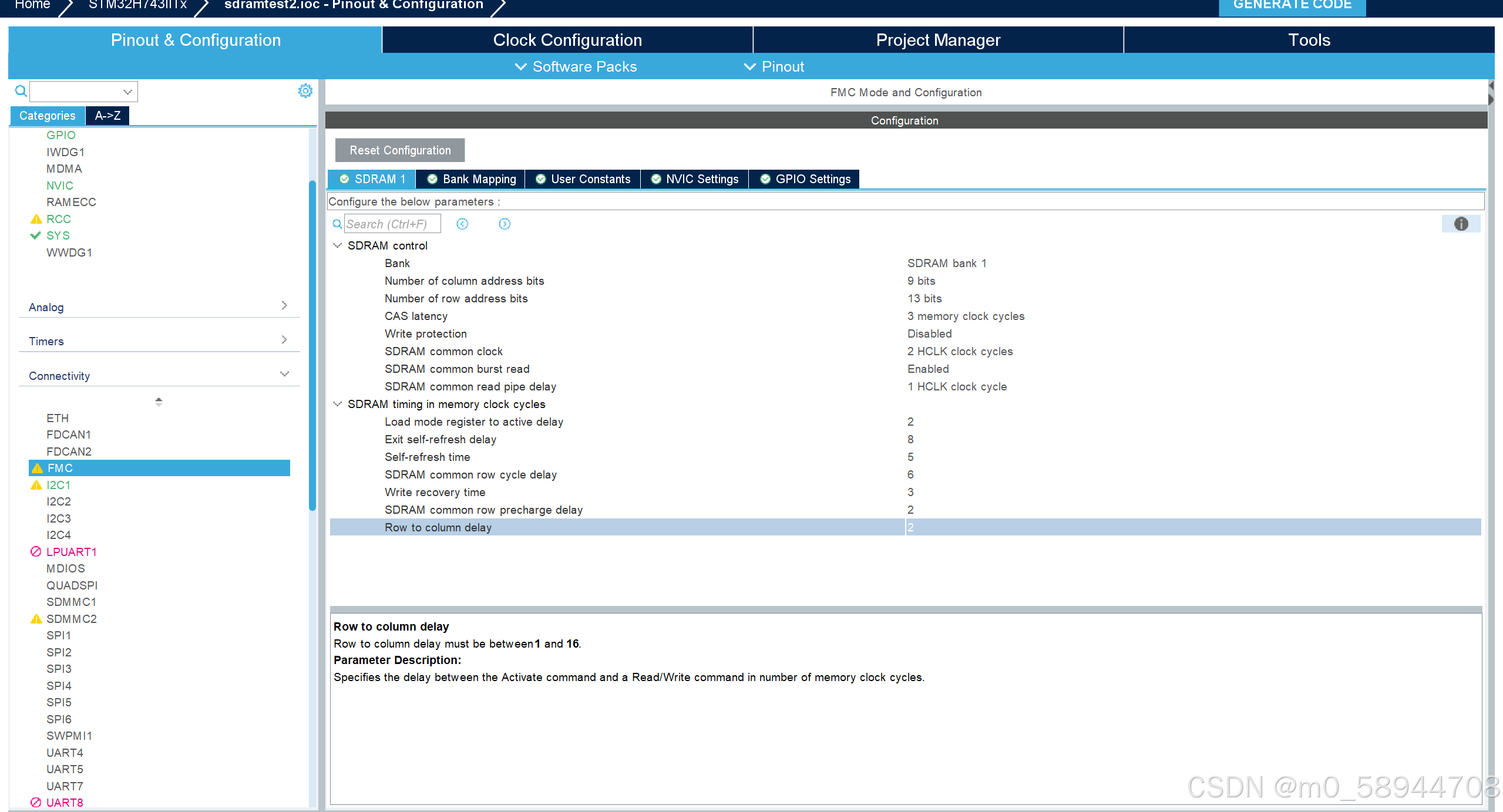

4、配置FMC

SDRAM timing in memory clock cycles要根据配置的FMC时钟而定。我这里配置读写大块内存测试没有问题。

1）使用SRRAM1。

Clock and chip enable 时钟信号使用FMC_SDCKE0，片选信号使用FMC SDME0。

FMC_BA0和FMC_BA1, 2根bank选择线都使用。

13位地址线，16位数据线

2）SDRAM control 配置

Bank：使用bank1。

Number of column address bits：W9825G6KH-6的列地址宽度为9。

Number of row address bits：W9825G6KH-6的行地址宽度为13。

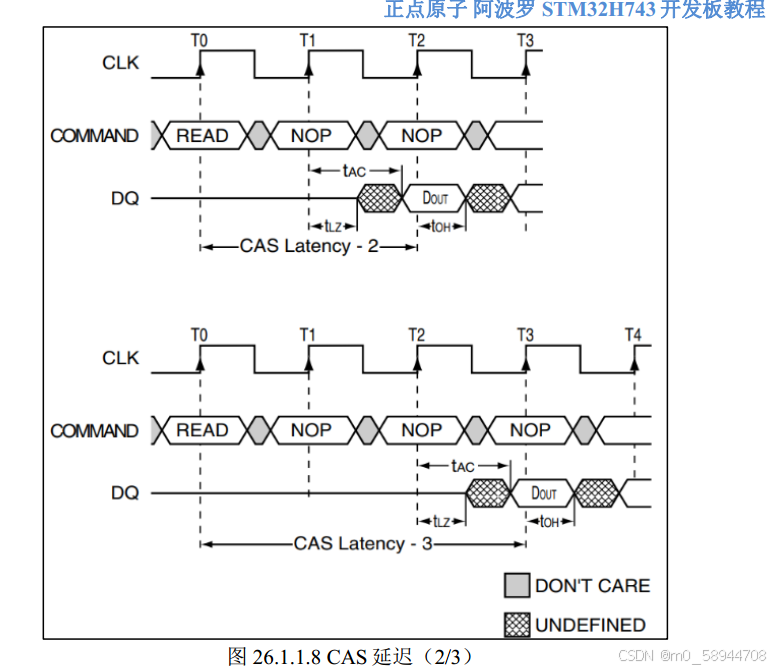

CAS Latency：列地址选通延迟（简称 CL）。在读命令（同时发送列地址）发送完之后，需要等待几个时钟周期， DQ 数据线上的数据，才会有效，这个延迟时间，就叫 CL，一般
设置为 2/3 个时钟周期。（正点原子手册原话）。

Write protection：写保护，不使能。

SDRAM common clock：SDRAM通用时钟，2分频。我们的FMC时钟是200Mhz，分频后,SDRAM 时钟就变成100Mhz。

SDRAM common burst read：SDRAM突发读取，使能。

SDRAM common read pipe delay：SDRAM读管延时，选择1个HCLK时钟周期。

3）配置SDRAM timing in memory clock cycles

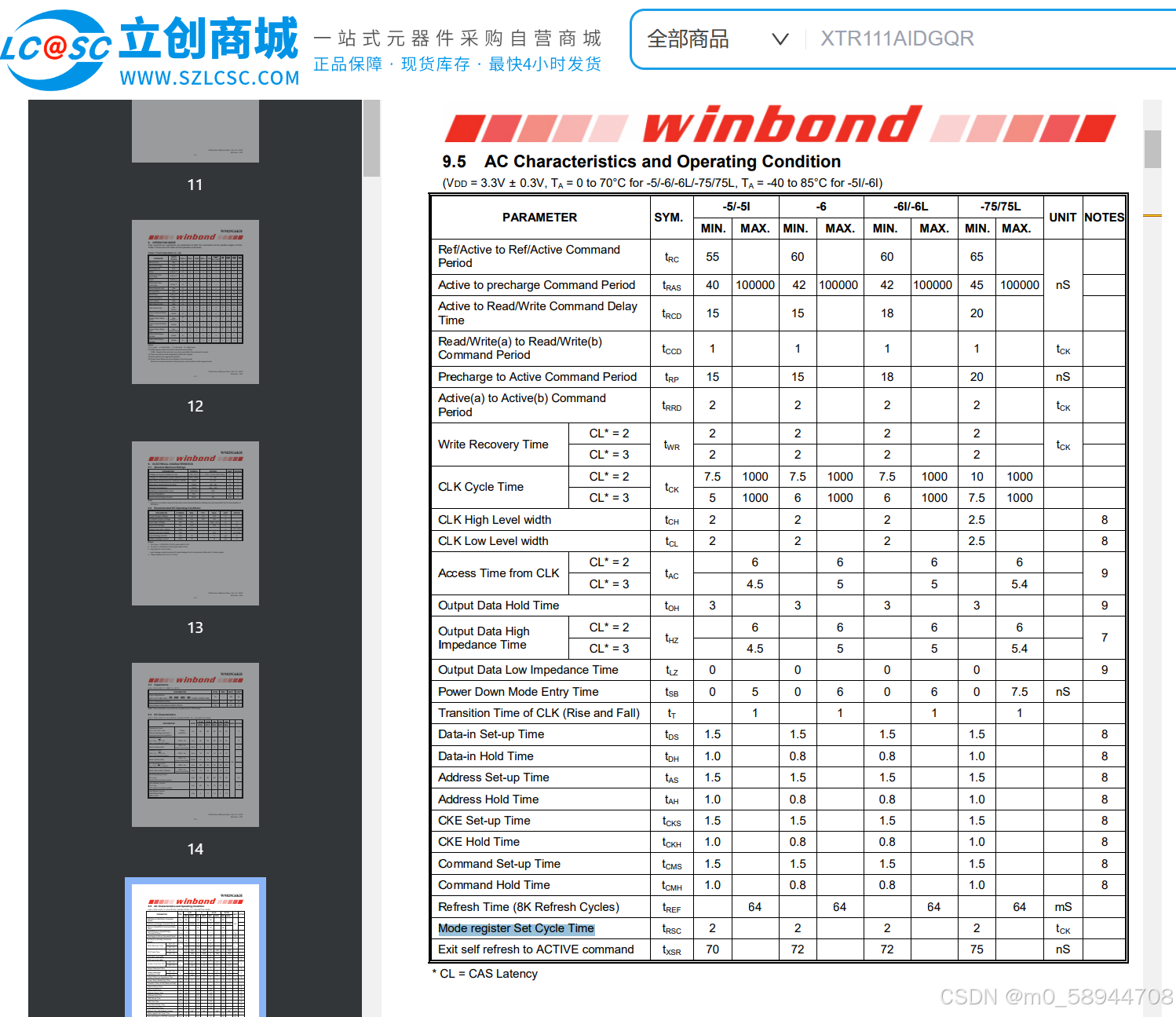

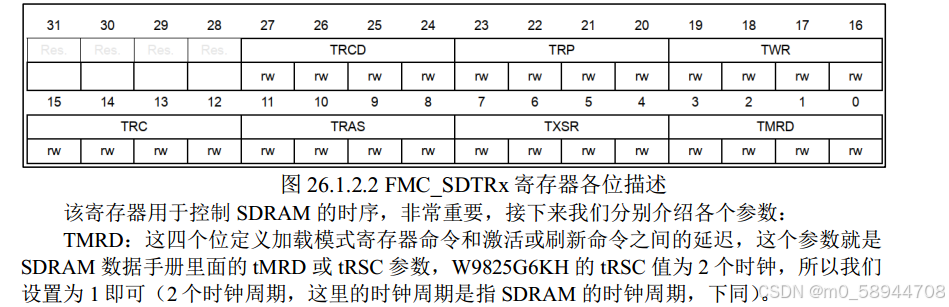

Load mode register to active dela：负载模式寄存器到活动延时，选择2。Load mode register to active delay 是FMC_SDTRx寄存器的TMRD位，根据手册配置为2；

Exit self-refresh delay：退出自动刷新延时，72ns。如果是100MHz的时钟，周期就10ns。72ns / 10ns = 7.2 clock cycles。所以选择8。

Self-refresh time：自我刷新时间：42ns，选择5。

SDRAM common row cycle delay：60ns，选择6。

Write recovery time：写入恢复时间，writerrecoverytime必须满足以下约束条件：

1: WriteRecoveryTime >= SelfRefreshTime - RowToColumnDelay,

2: WriteRecoveryTime >= RowCycleDelay - RowToColumnDelay - RowPrechargeDelay.

SelfRefreshTime=5，RowToColumnDelay=2，所以这里填3；

SDRAM common row precharge dela：SDRAM行预充电时间，18ns，选择2。

Row to column delay：行到列延时，18ns ，选择2。

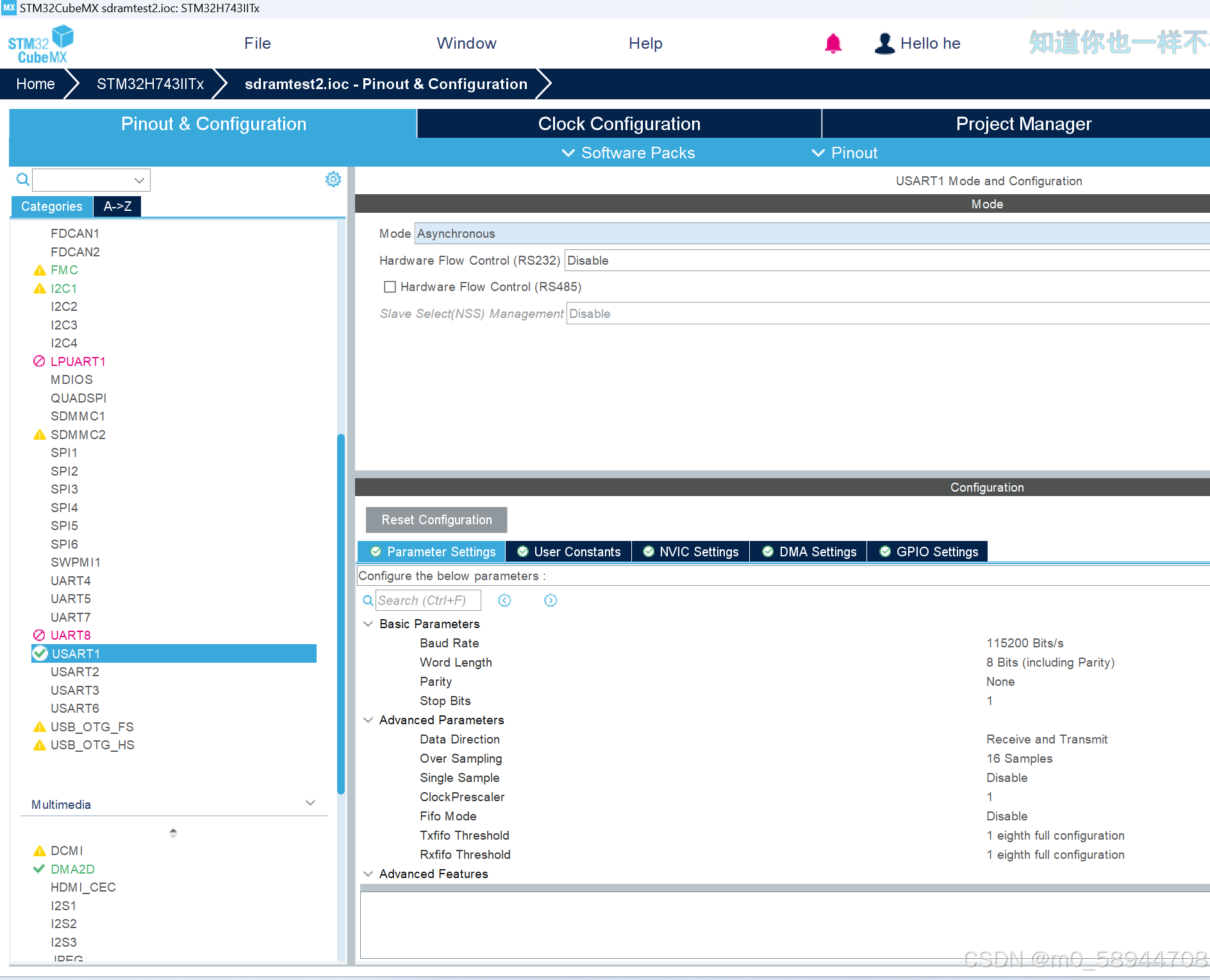

5、开启串口，生成工程。

打开串口

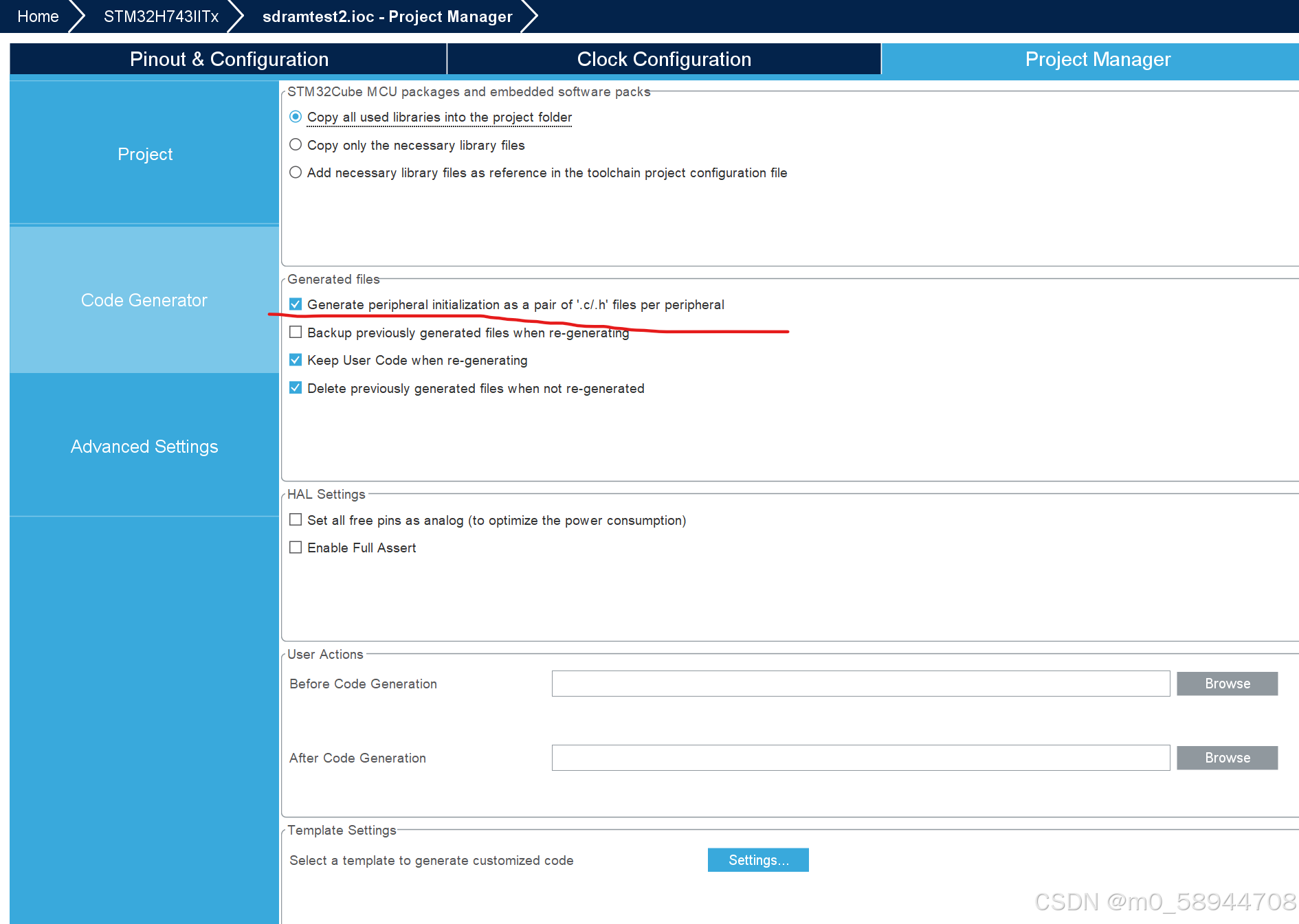

勾选以下，生成.h文件。

6、初始化代码

正点原子也有这个代码，都是差不多的

1）新建一个 "sdram_fmc_drv.h"文件

//以下代码来自网友，作者是 mculover666
/**
 *@file    sdram_fmc_drv.h
 *@brief   使用 FMC 操作 SDRAM
 *@author  mculover666
 *@date    2020-08-27
 *@note    此驱动测试 W9825G6KH SDRAM芯片通过
*/

#ifndef _SDRAM_FMC_DRV_H_
#define _SDRAM_FMC_DRV_H_

#include "fmc.h"

#define SDRAM_MODEREG_BURST_LENGTH_1             ((uint16_t)0x0000)
#define SDRAM_MODEREG_BURST_LENGTH_2             ((uint16_t)0x0001)
#define SDRAM_MODEREG_BURST_LENGTH_4             ((uint16_t)0x0002)
#define SDRAM_MODEREG_BURST_LENGTH_8             ((uint16_t)0x0004)
#define SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL      ((uint16_t)0x0000)
#define SDRAM_MODEREG_BURST_TYPE_INTERLEAVED     ((uint16_t)0x0008)
#define SDRAM_MODEREG_CAS_LATENCY_2              ((uint16_t)0x0020)
#define SDRAM_MODEREG_CAS_LATENCY_3              ((uint16_t)0x0030)
#define SDRAM_MODEREG_OPERATING_MODE_STANDARD    ((uint16_t)0x0000)
#define SDRAM_MODEREG_WRITEBURST_MODE_PROGRAMMED ((uint16_t)0x0000)
#define SDRAM_MODEREG_WRITEBURST_MODE_SINGLE     ((uint16_t)0x0200)

void SDRAM_Init(void);

#endif /* _SDRAM_FMC_DRV_H_ */

2）新建一个 "sdram_fmc_drv.c"文件

#include "sdram_fmc_drv.h"

//以下代码来自网友，作者是 mculover666

/**
 * @brief       向SDRAM发送命令
 * @param       CommandMode     : 指令(0,正常模式/1,时钟配置使能/2,预充电所有存储区/3,自动刷新/4,加载模式寄存器/5,自刷新/6,掉电)
 * @param       Bank   : 0,向BANK5上面的SDRAM发送指令
 *   @arg                 1,向BANK6上面的SDRAM发送指令
 * @param       RefreshNum : 自刷新次数
 * @RegVal      模式寄存器的定义
 * @retval      返回值:0,正常;1,失败.

 */
static int SDRAM_SendCommand(uint32_t CommandMode, uint32_t Bank, uint32_t RefreshNum, uint32_t RegVal)
{
    uint32_t CommandTarget;
    FMC_SDRAM_CommandTypeDef Command;

    if (Bank == 1) {
        CommandTarget = FMC_SDRAM_CMD_TARGET_BANK1;
    } else if (Bank == 2) {
        CommandTarget = FMC_SDRAM_CMD_TARGET_BANK2;
    }

    Command.CommandMode = CommandMode;
    Command.CommandTarget = CommandTarget;
    Command.AutoRefreshNumber = RefreshNum;
    Command.ModeRegisterDefinition = RegVal;

    if (HAL_SDRAM_SendCommand(&hsdram1, &Command, 0x1000) != HAL_OK) {
        return -1;
    }

    return 0;
}


void SDRAM_Init(void)
{
    uint32_t temp;

    /* 1. 时钟使能命令 */
    SDRAM_SendCommand(FMC_SDRAM_CMD_CLK_ENABLE, 1, 1, 0);

    /* 2. 延时，至少100us */
    HAL_Delay(1);

    /* 3. SDRAM全部预充电命令 */
    SDRAM_SendCommand(FMC_SDRAM_CMD_PALL, 1, 1, 0);

    /* 4. 自动刷新命令 */
    SDRAM_SendCommand(FMC_SDRAM_CMD_AUTOREFRESH_MODE, 1, 8, 0);

    /* 5. 配置SDRAM模式寄存器 */
    temp = (uint32_t)SDRAM_MODEREG_BURST_LENGTH_1            |          //设置突发长度：1
                     SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL     |          //设置突发类型：连续
                     SDRAM_MODEREG_CAS_LATENCY_3             |          //设置CL值：3
                     SDRAM_MODEREG_OPERATING_MODE_STANDARD   |          //设置操作模式：标准
                     SDRAM_MODEREG_WRITEBURST_MODE_SINGLE;              //设置突发写模式：单点访问
    SDRAM_SendCommand(FMC_SDRAM_CMD_LOAD_MODE, 1, 1, temp);

    /* 6. 设置自刷新频率 */
    /**
     * 刷新频率计数器(以SDCLK频率计数),计算方法:
     * COUNT=SDRAM刷新周期/行数-20=SDRAM刷新周期(us)*SDCLK频率(Mhz)/行数
     * 我们使用的SDRAM刷新周期为64ms,SDCLK=200/2=100Mhz,行数为8192(2^13).
     * 所以,COUNT=64*1000*100/8192-20=761.25
     */
    HAL_SDRAM_ProgramRefreshRate(&hsdram1, 761);
}

HAL_SDRAM_ProgramRefreshRate(&hsdram1, 761);要根据时钟频率计算，如果不想算，可以直接套 refresh = 7.8125*（你的时钟频率）-20，我使用的是100MHz，

所以refresh = 7.8125*100-20=761.25。

3）在main.c中初始化串口和编程测试函数。

在main.c中添加以下代码

//在main.c中添加
#include <stdio.h>
#include "sdram_fmc_drv.h"
#include <string.h>

#define EXT_SDRAM_ADDR  	((uint32_t)0xC0000000+0x200000)
#define EXT_SDRAM_SIZE		(28 * 1024 * 1024)

int fputc(int ch,FILE *f)
{
	HAL_UART_Transmit(&huart1 ,(uint8_t *) &ch,1,100);
	return ch;
}


uint32_t bsp_TestExtSDRAM(void)
{
	uint32_t i;
	uint32_t *pSRAM;
	uint8_t *pBytes;
	uint32_t err;
	const uint8_t ByteBuf[4] = {0x55, 0xA5, 0x5A, 0xAA};

	/* 写SDRAM */
	pSRAM = (uint32_t *)EXT_SDRAM_ADDR;
	for (i = 0; i < EXT_SDRAM_SIZE / 4; i++)
	{
		*pSRAM++ = i;
	}

	/* 读SDRAM */
	err = 0;
	pSRAM = (uint32_t *)EXT_SDRAM_ADDR;
	for (i = 0; i < EXT_SDRAM_SIZE / 4; i++)
	{
		if (*pSRAM++ != i)
		{
			err++;
		}
	}

	if (err >  0)
	{
		return  (4 * err);
	}

	/* 对SDRAM 的数据求反并写入 */
	pSRAM = (uint32_t *)EXT_SDRAM_ADDR;
	for (i = 0; i < EXT_SDRAM_SIZE / 4; i++)
	{
		*pSRAM = ~*pSRAM;
		pSRAM++;
	}

	/* 再次比较SDRAM的数据 */
	err = 0;
	pSRAM = (uint32_t *)EXT_SDRAM_ADDR;
	for (i = 0; i < EXT_SDRAM_SIZE / 4; i++)
	{
		if (*pSRAM++ != (~i))
		{
			err++;
		}
	}

	if (err >  0)
	{
		return (4 * err);
	}

	/* 测试按字节方式访问, 目的是验证 FSMC_NBL0 、 FSMC_NBL1 口线 */
	pBytes = (uint8_t *)EXT_SDRAM_ADDR;
	for (i = 0; i < sizeof(ByteBuf); i++)
	{
		*pBytes++ = ByteBuf[i];
	}

	/* 比较SDRAM的数据 */
	err = 0;
	pBytes = (uint8_t *)EXT_SDRAM_ADDR;
	for (i = 0; i < sizeof(ByteBuf); i++)
	{
		if (*pBytes++ != ByteBuf[i])
		{
			err++;
		}
	}
	if (err >  0)
	{
		return err;
	}
	return 0;
}

在main函数中添加代码

int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* Enable the CPU Cache */

  /* Enable I-Cache---------------------------------------------------------*/
  SCB_EnableICache();

  /* Enable D-Cache---------------------------------------------------------*/
  SCB_EnableDCache();

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */
	SCB->CACR |= 1 << 2; /* 强制 D-Cache 透写,如不开启透写,实际使用中可能遇到各种问题 */
  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_FMC_Init();
  MX_USART1_UART_Init();
  MX_DMA2D_Init();
  MX_LTDC_Init();
  MX_I2C1_Init();
  /* USER CODE BEGIN 2 */
printf("STM32H743 SDRAM Test\r\n");

SDRAM_Init();

printf("SDRAM Init complete\r\n");

if (bsp_TestExtSDRAM() == 0) {
    printf("SDRAM Test success\r\n");
} else {
    printf("SDRAM Test fail\r\n");
}


  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

  }
  /* USER CODE END 3 */
}

7、观察串口输出结果

SDRAM Test success 代表成功了。

如果下载失败，则是SDRAM配置有问题，程序可能跑飞了，按住复位引脚点下载，再松开即可。

二、驱动RGB屏幕

1、配置LTDC

1）Display Type

选择RGB565颜色格式。其实565和888色彩区别不是很大，为了节省一个字节就选择565。

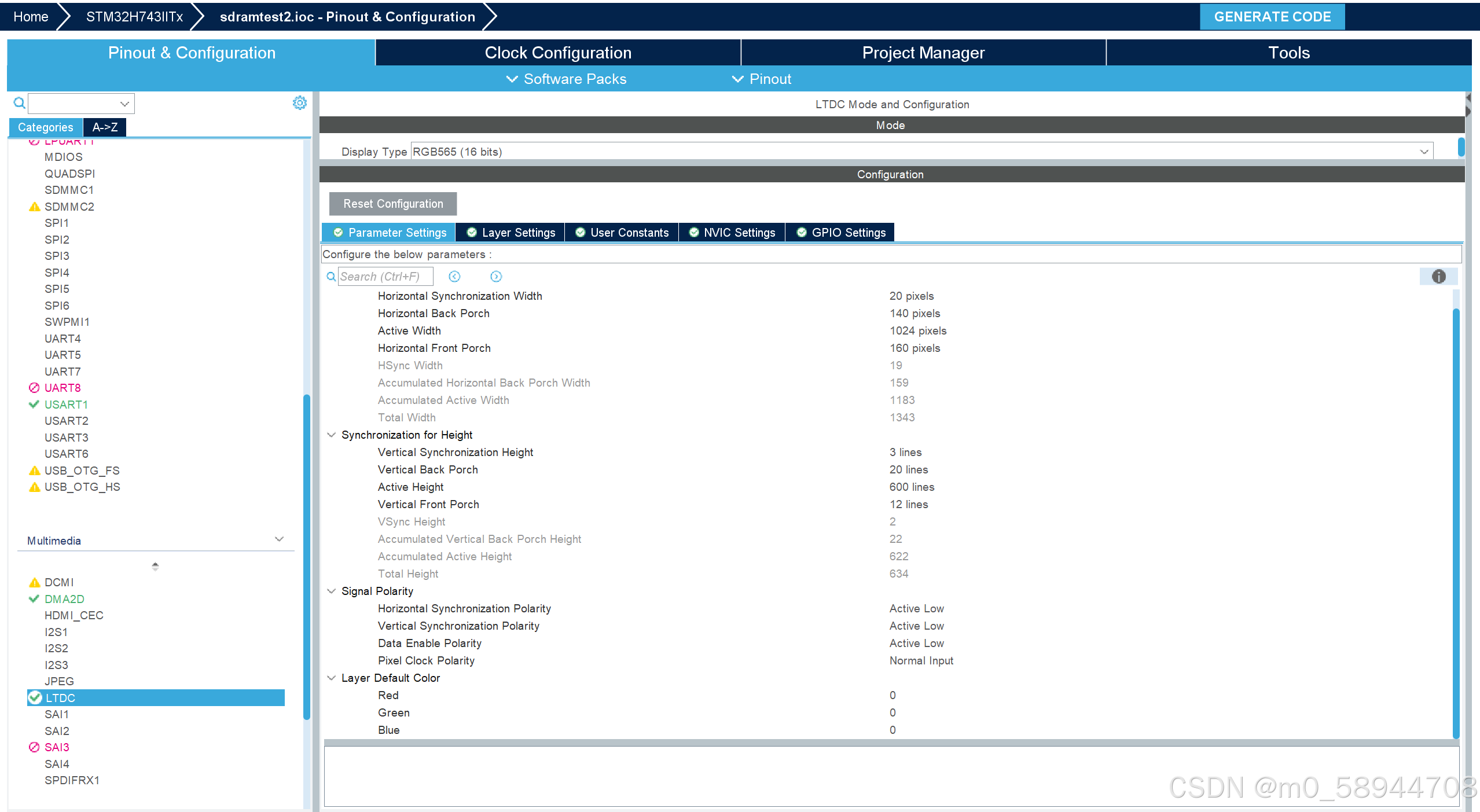

2）Parameter Settings

Parameter Settings的配置比较简单，就不说明了，直接套用。

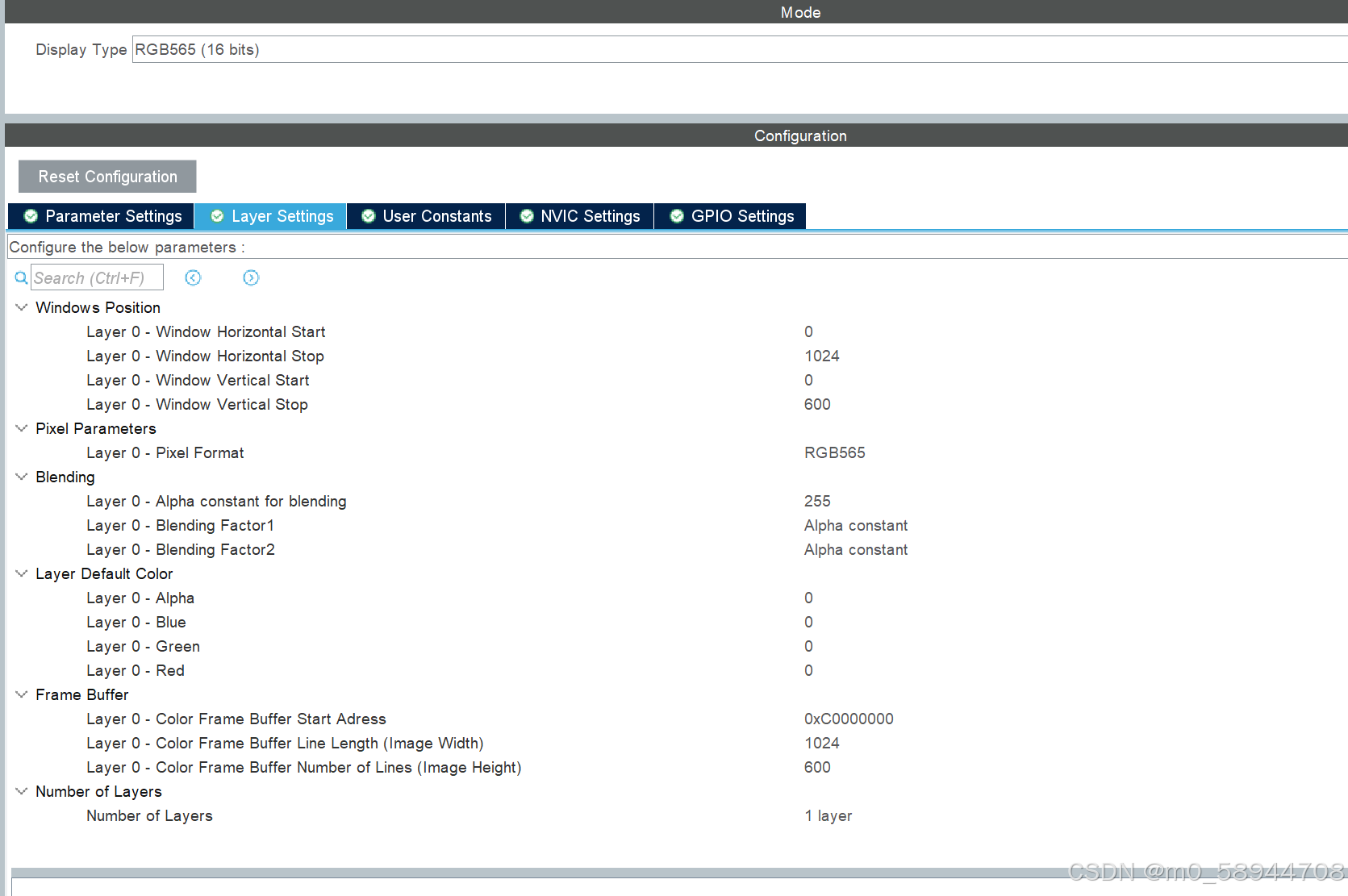

3）Layer Settings配置

先配置Number of Layers ：Number of Layers 这里选择1 layer，LTDC是有前景层和背景层的，后面再出一期讲解。

Windows Position：第0层的窗口的开始和结束，就根据屏幕像素配置，我的是1024x600 pixel的屏幕。

Pixel Parameters：该图层选择RGB565格式。

Blending：图层颜色混合，通透度选择255，前景色不透明，剩下两个图层通透度系数默认选项。

Layer Default Color：图层默认颜色，全是0就行了。

Frame Buffe：

1）Layer 0 - Color Frame Buffer Start Adress：第0层-彩色帧缓冲区起始地址选择0xC0000000，就是我们SDRAM的起始地址。以也可偏移32M字节内。因为我们使用RGB565格式，1024x600 pixel，要预留2x1024x600个字节空间。

2）Layer 0 - Color Frame Buffer Line Length ：1024；

3）Layer 0 - Color Frame Buffer Number of Lines ：600

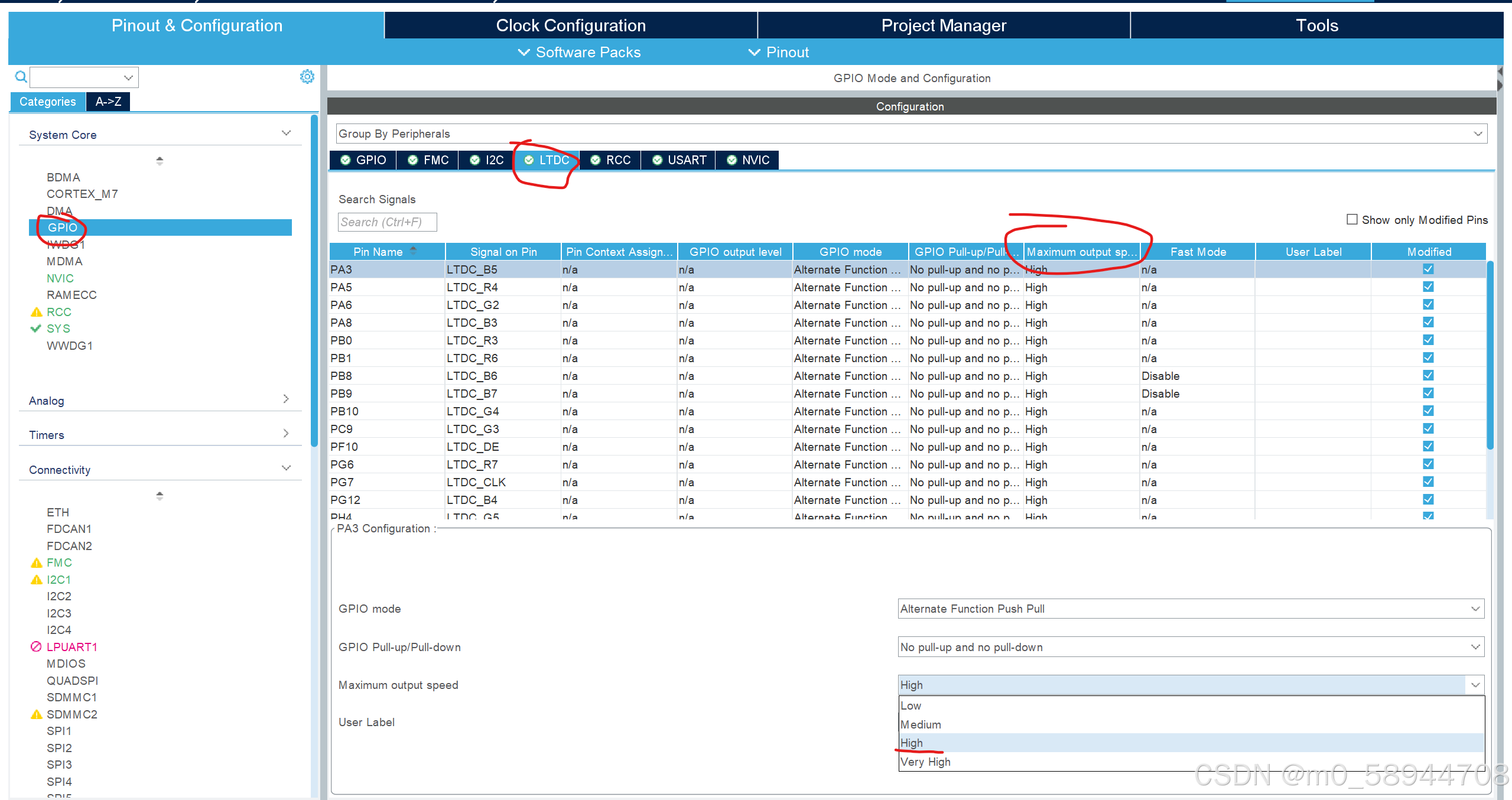

4）配置RGB引脚

LTDC的引脚的Maximum output speed全部配置为High或者Very High，不然工程会失败。

5）打开背光灯

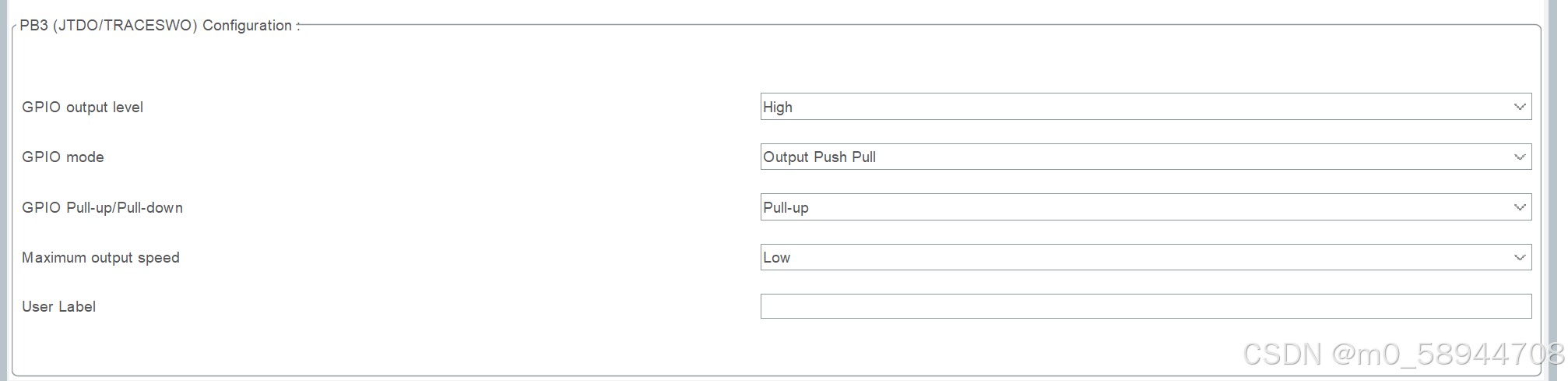

背光灯使用推挽上拉输出，默认高电平就行了。

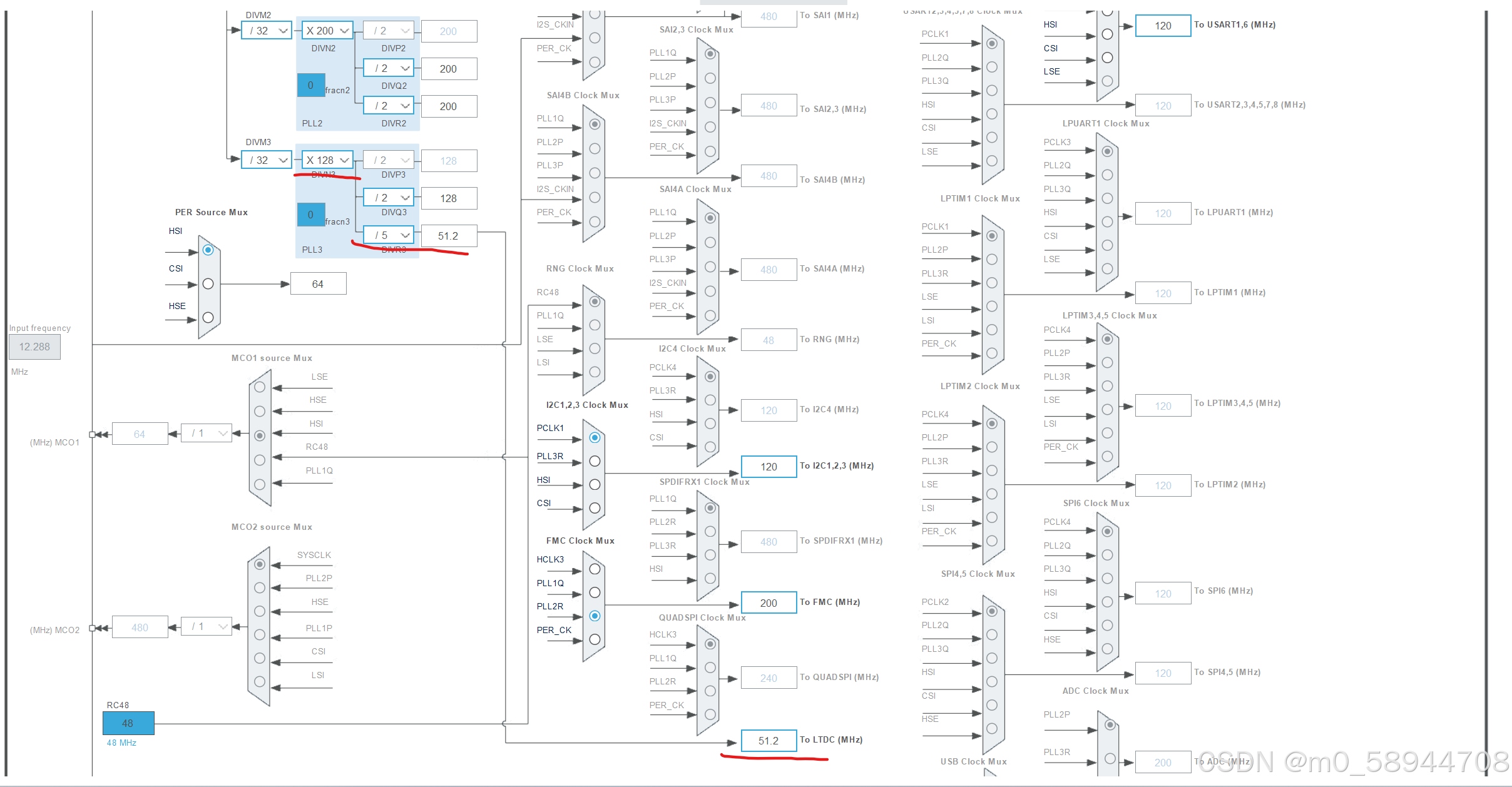

6、配置LTCD时钟

像素时钟就是 RGB LCD 的时钟信号，以 ATK7016 这款屏幕为例，显示一帧图像所需要的
时钟数就是：
= (VSPW+VBP+LINE+VFP) * (HSPW + HBP + HOZVAL + HFP)
= (3 + 20 + 600 + 12) * (20 + 140 + 1024 + 160)
= 635 * 1344
= 853440。
显示一帧图像需要 853440个时钟数，那么显示 60帧就是：853440 * 60 = 51206400≈51.2M，
所以像素时钟就是 51.2MHz。

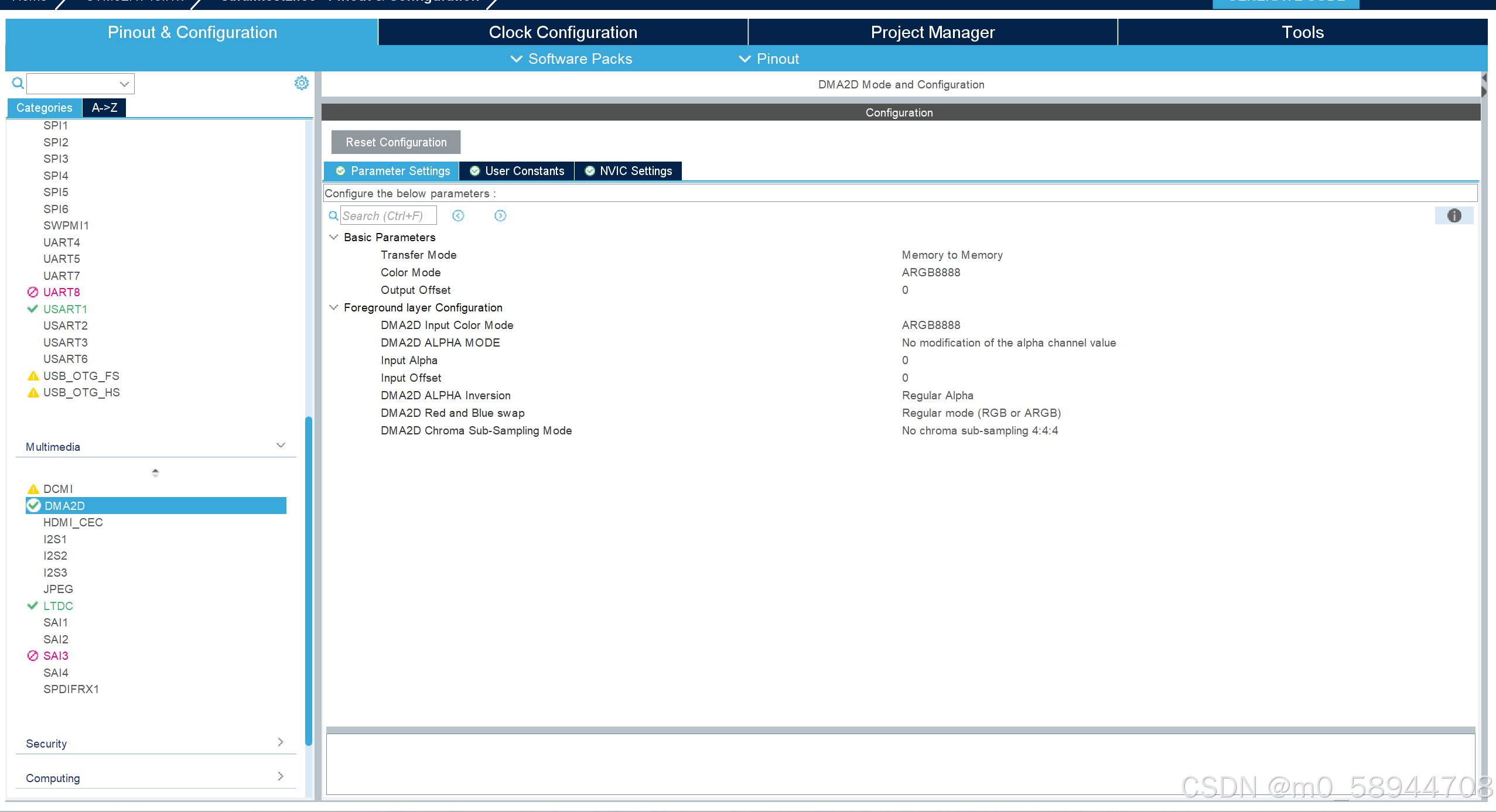

2、打开DMA2D

这里打开就行了，不用作任何配置，因为用HAL库操作DMA2D非常浪费资源，频繁进栈和出栈没有达到使用DMA2D的初衷，所以我们直接对寄存器操作。

3、编写测试代码

代码先写一个简单的测试，不使用DMA2D，后面出下一章节再讲。

__ attribute __( at(绝对地址) )的作用是定位到 Flash或 RAM。绝对定位不能在函数中定义，局部变量是定义在栈区，栈区是自动分配、释放，不能定义为绝对地址，只能于函数外定义。

uint16_t LCD_SDRAM_BUFF[1024][600] __attribute__((at(0XC0000000)));


//在main函数的死循环里中添加

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */


		memset(LCD_SDRAM_BUFF,0x001F,sizeof(LCD_SDRAM_BUFF));
        HAL_Delay(2000);
        memset(LCD_SDRAM_BUFF,0xF800,sizeof(LCD_SDRAM_BUFF));
        HAL_Delay(2000);
		memset(LCD_SDRAM_BUFF,0x07E0,sizeof(LCD_SDRAM_BUFF));
        HAL_Delay(2000);

  }

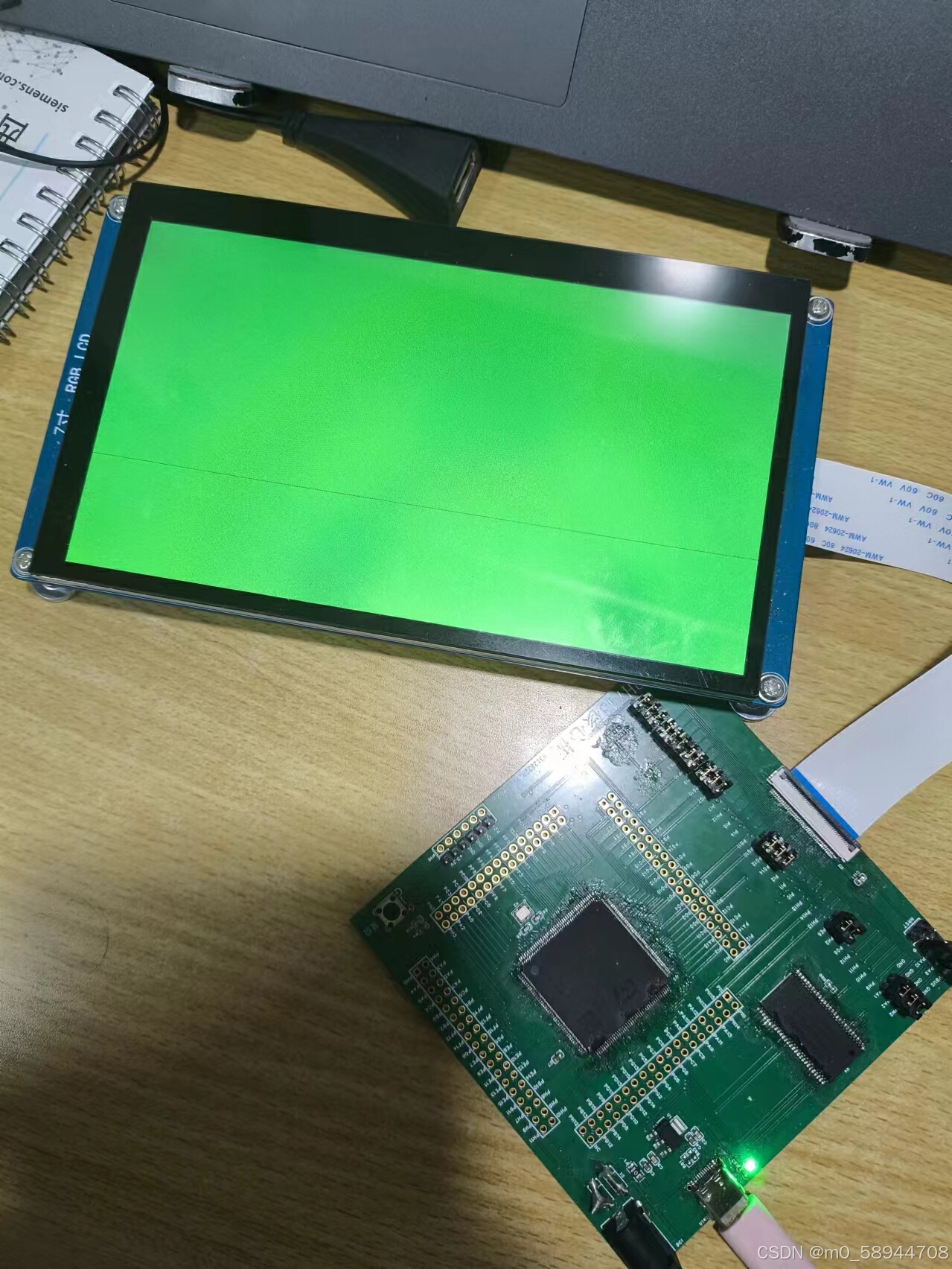

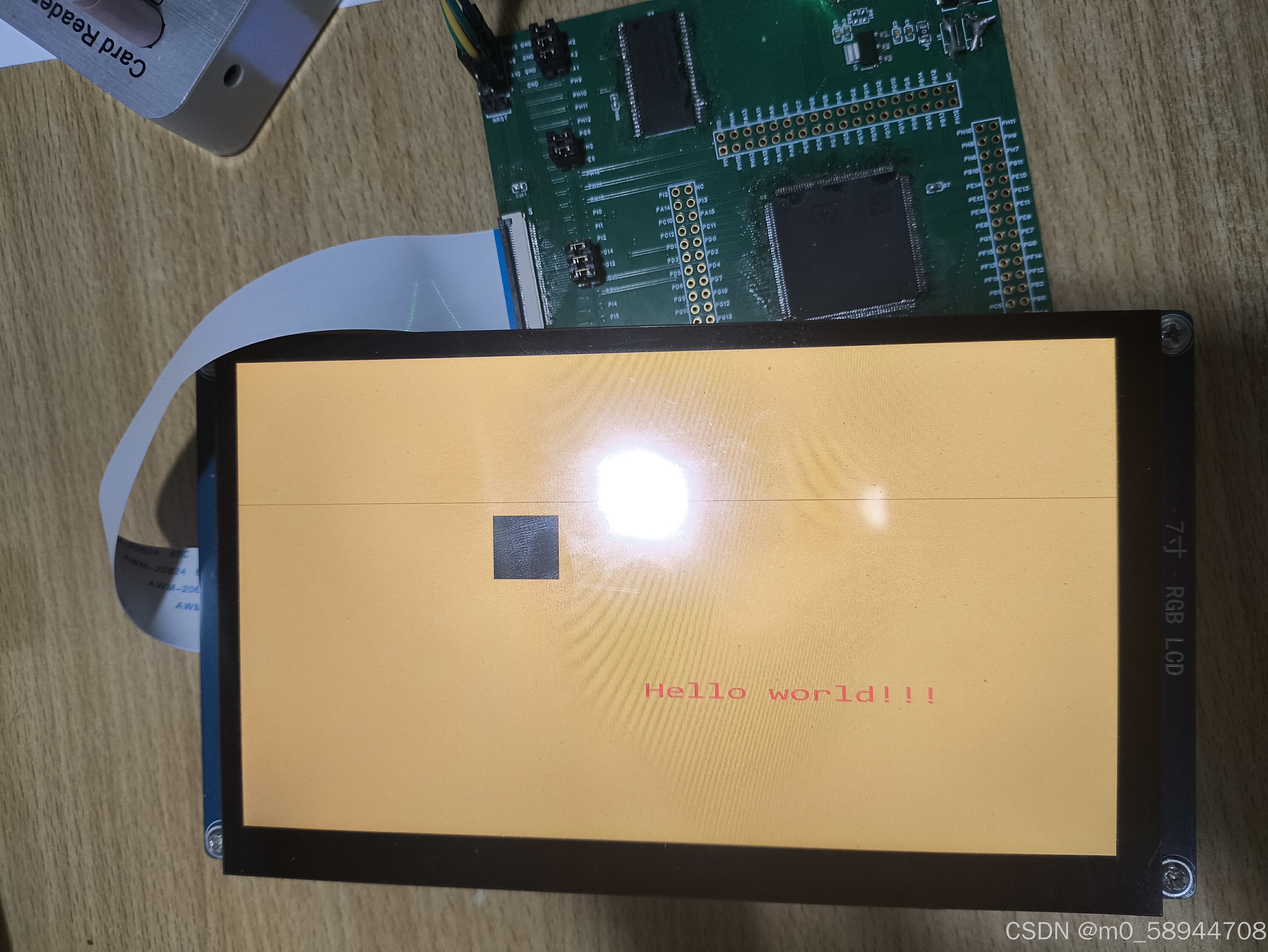

点灯带师，启动。
