一、
实验目的:
1.
学习路由器的基本工作原理。
2.
掌握路由器的基本配置命令。
3.
掌握静态路由配置方式。
二、
实验要求:
1.

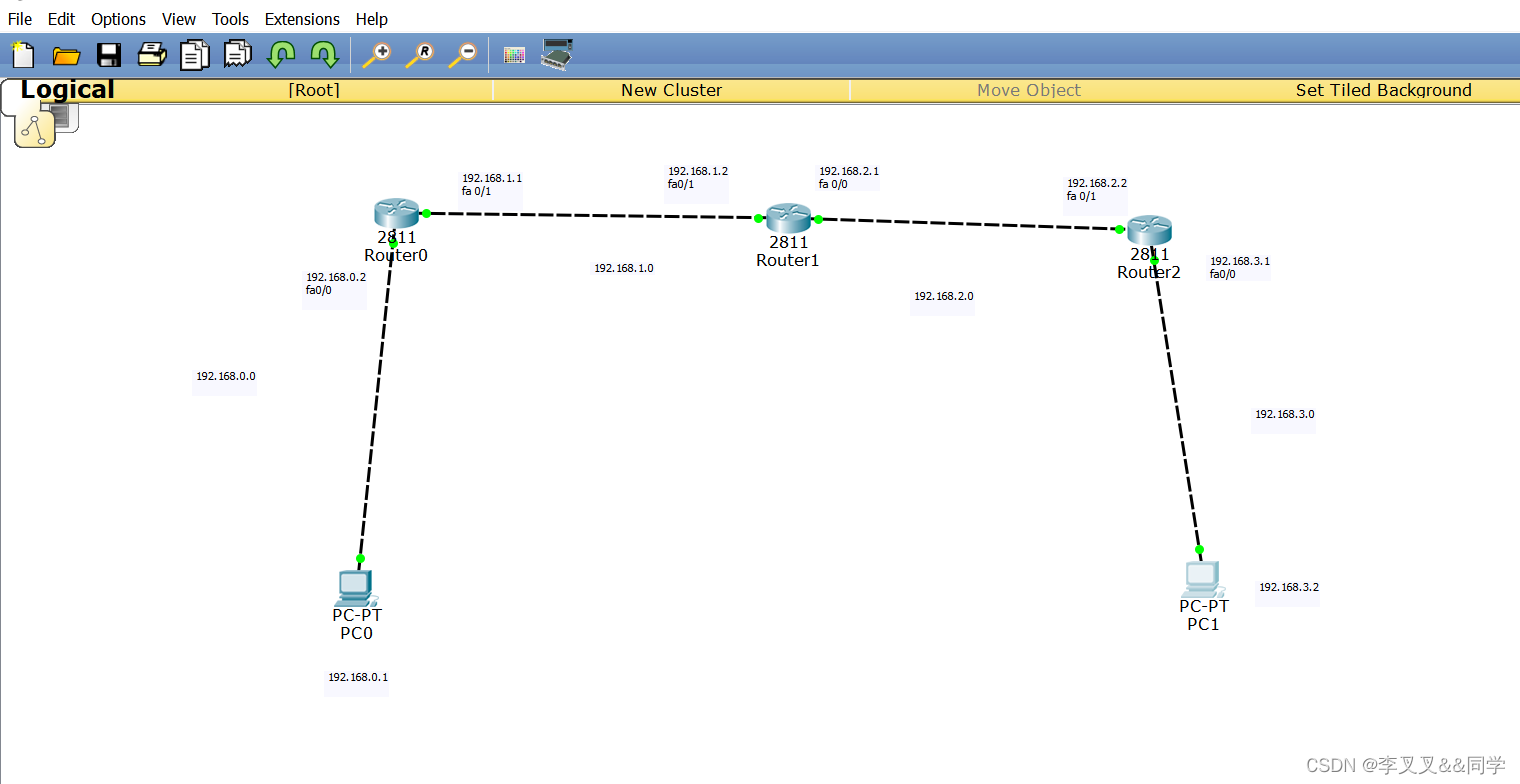

按照如下所示的拓扑结构,搭建网络,并配置路由器和
PC
的
IP
地址。
2.
分别给三台路由器配置静态路由,并实现互通。
三、实验步骤:
1.
给
PC
配置
IP:
(1)
第一台主机
IP
地址为
192.168.0.100 //
网络号为
0,
默认网关是路
由器
1
的
IP
地址
:192.168.0.1
(2)
第二台主机
IP
地址为
192.168.3.100 //
网络号为
3,
默认网关是路
由器
3
的
IP
地址
:192.168.3.1
2.
配置路由器端口的
IP
地址
,
点开路由器
.
第一个路由器配置
:
Router>enable //进入特权模式
Router#conf t //进入全局模式
Router(config)#inter fa0/0 //端口 fa0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0 //配置 IP
Router(config-if)#no shutdown //开启端口
Router(config)#inter fa0/1 //端口 fa0/1
Router(config-if)#ip address 192.168.0.1 255.255.255.0 //配置 IP
Router(config-if)#no shutdown //开启端口
第二个路由器配置:
Router>enable
Router#conf t
Router(config)#inter fa0/0Router(config-if)#ip address 192.168.1.2 255.255.255.0
Router(config-if)#no shutdown//开启服务
Router(config-if)#inter fa0/1
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown
第三个路由器配置
:
Router>enable
Router#conf t
Router(config)#inter fa0/0
Router(config-if)#ip address 192.168.2.2 255.255.255.0
Router(config-if)#no shutdown //开启服务
Router(config-if)#inter fa0/1
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no shutdown
3.
配置静态路由
:
直连不需要配
,
非直连
(
静态
)
要配
对于路由器
1,
需要配
2
网段和
3
网段的静态路由
.
Router>enable
Router#conf t
Router(config)#ip route 192.168.2.0 255.255.255.0 fa0/0
Router(config)#ip route 192.168.3.0 255.255.255.0 fa0/0
Router(config)#do show ip route
两个直连
,
两个静态
.
对于路由器
2:
配
0
号和
3
号网段
Router>enable
Router#conf t
Router(config)#ip route 192.168.0.0 255.255.255.0 fa0/0
//fa0/0出口端口号==下一跳IP地址
Router(config)#ip route 192.168.3.0 255.255.255.0 fa0/1
Router(config)#do show ip route
对于路由器
3,
配
0
号和
1
号网段
Router>enable
Router#conf t
Router(config)#ip route 192.168.0.0 255.255.255.0 fa0/0
//fa0/0出口端口号==下一跳IP地址
Router(config)#ip route 192.168.1.0 255.255.255.0 fa0/0
Router(config)#do show ip route
4.
测试最远端两台主机是否能正常通信。用主机
1ping
主机
2
。
