电力电子技术(二)

Ch3直流-直流变流电路

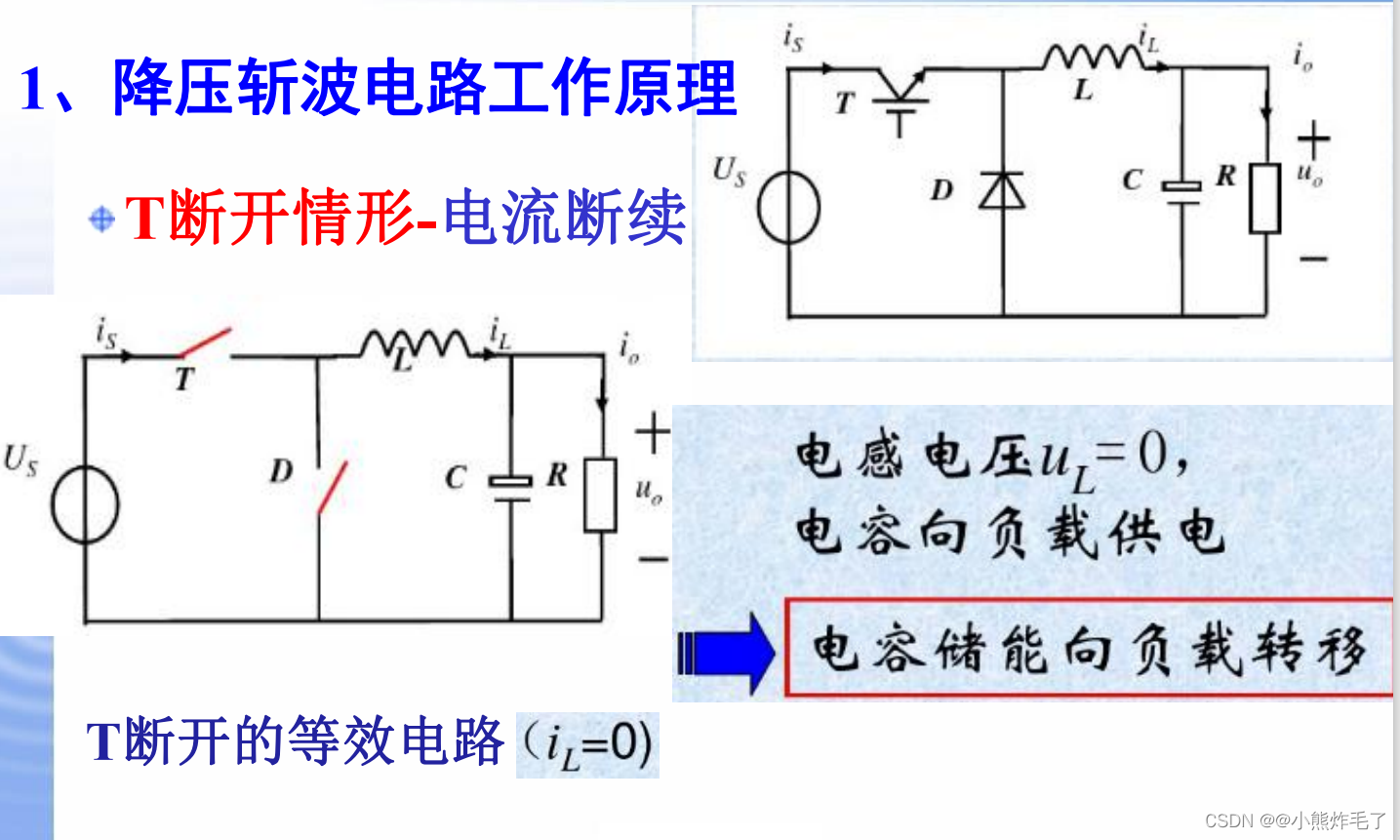

一,降压斩波电路结构、工作原理和电感电压uL波形、输出电压和输出电流计算

1.电路结构

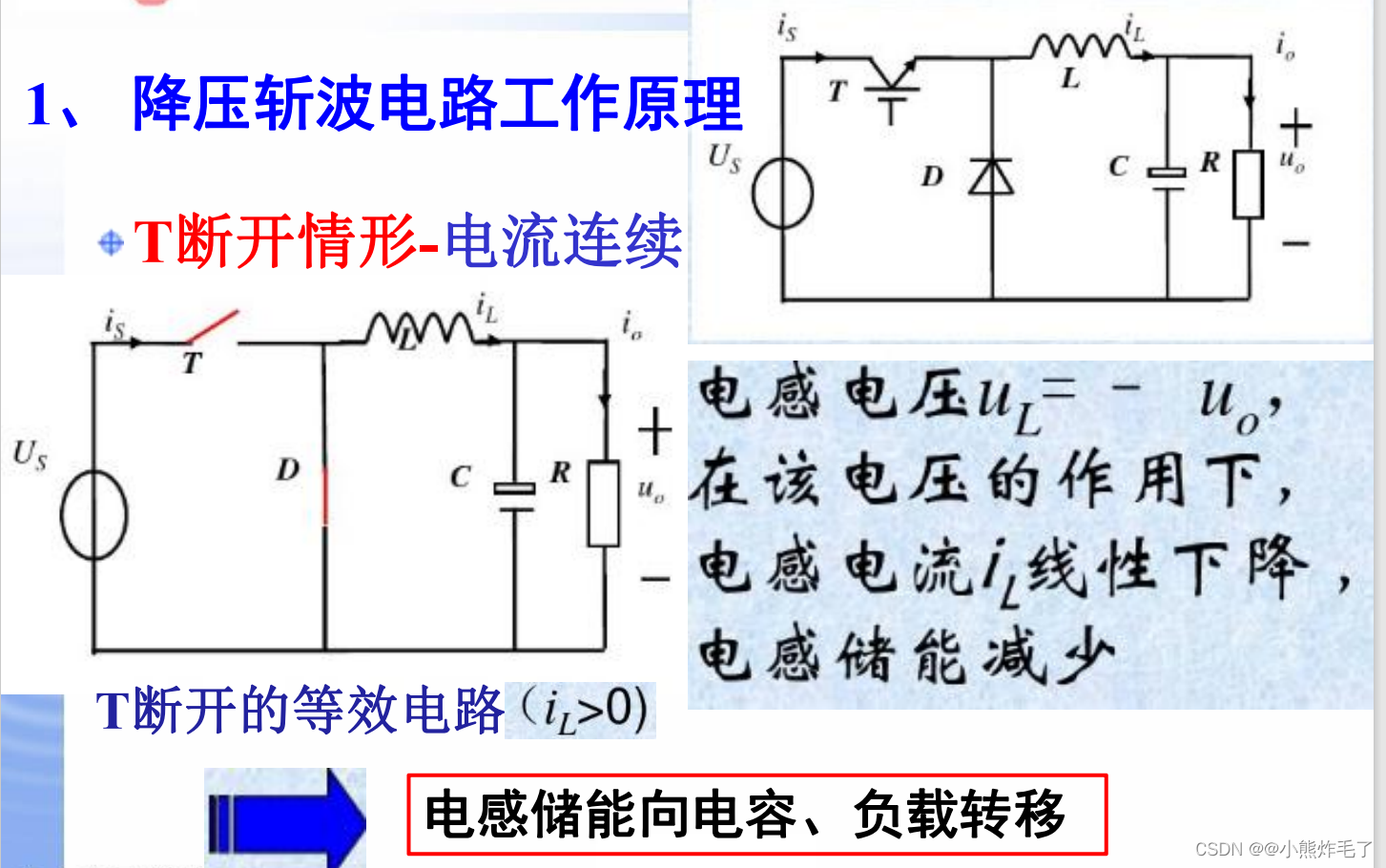

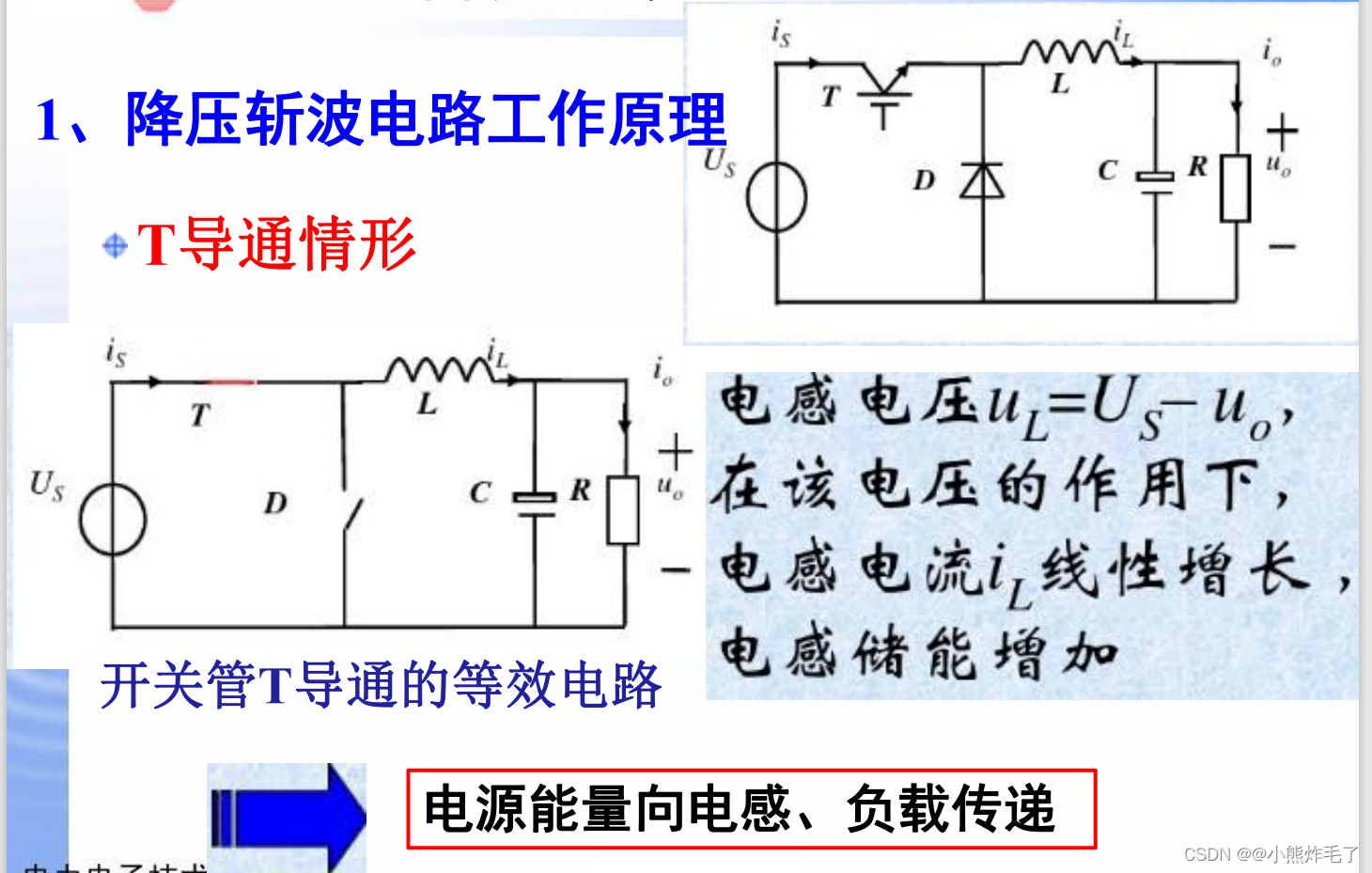

请添加图片描述2.工作原理
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述

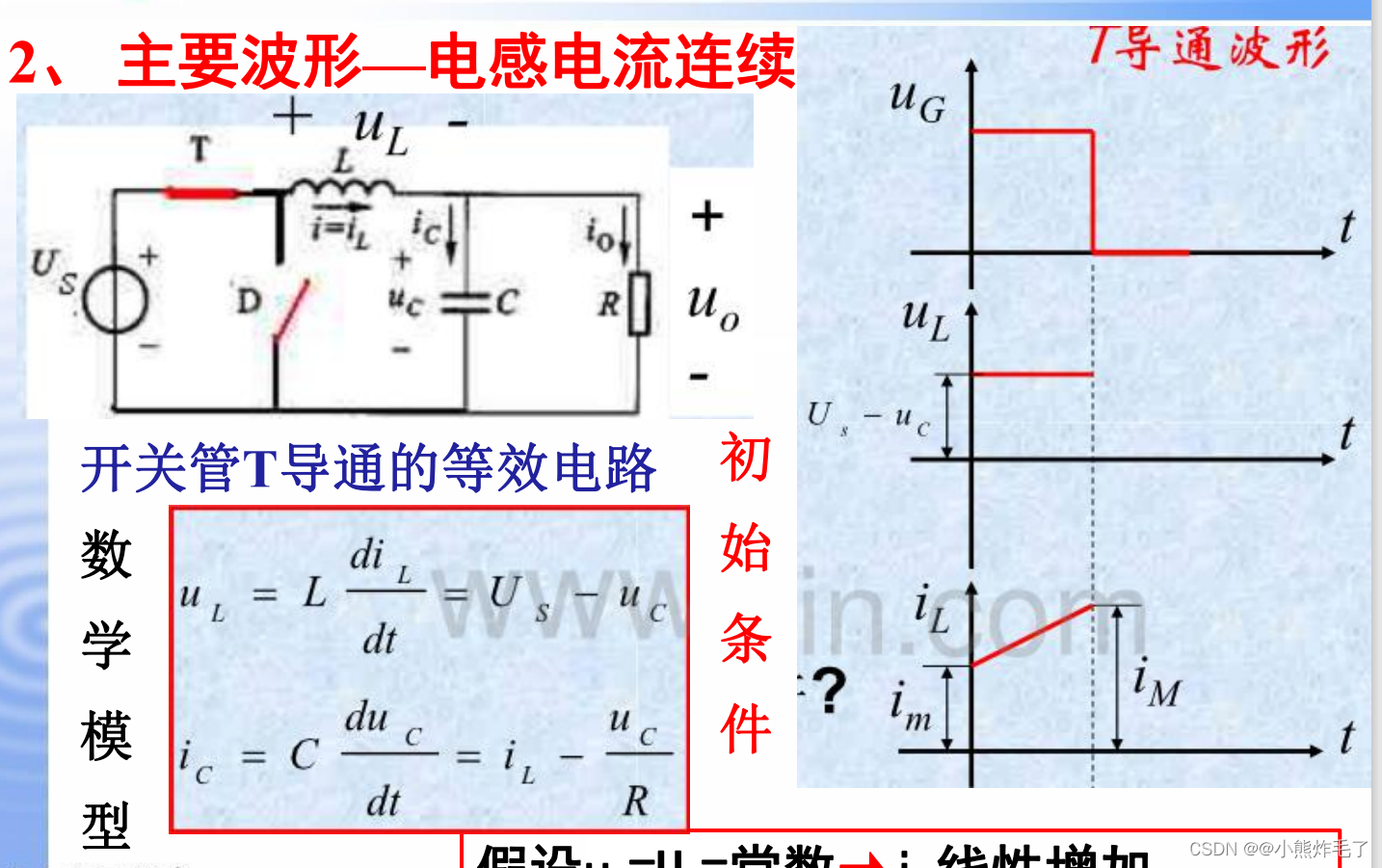

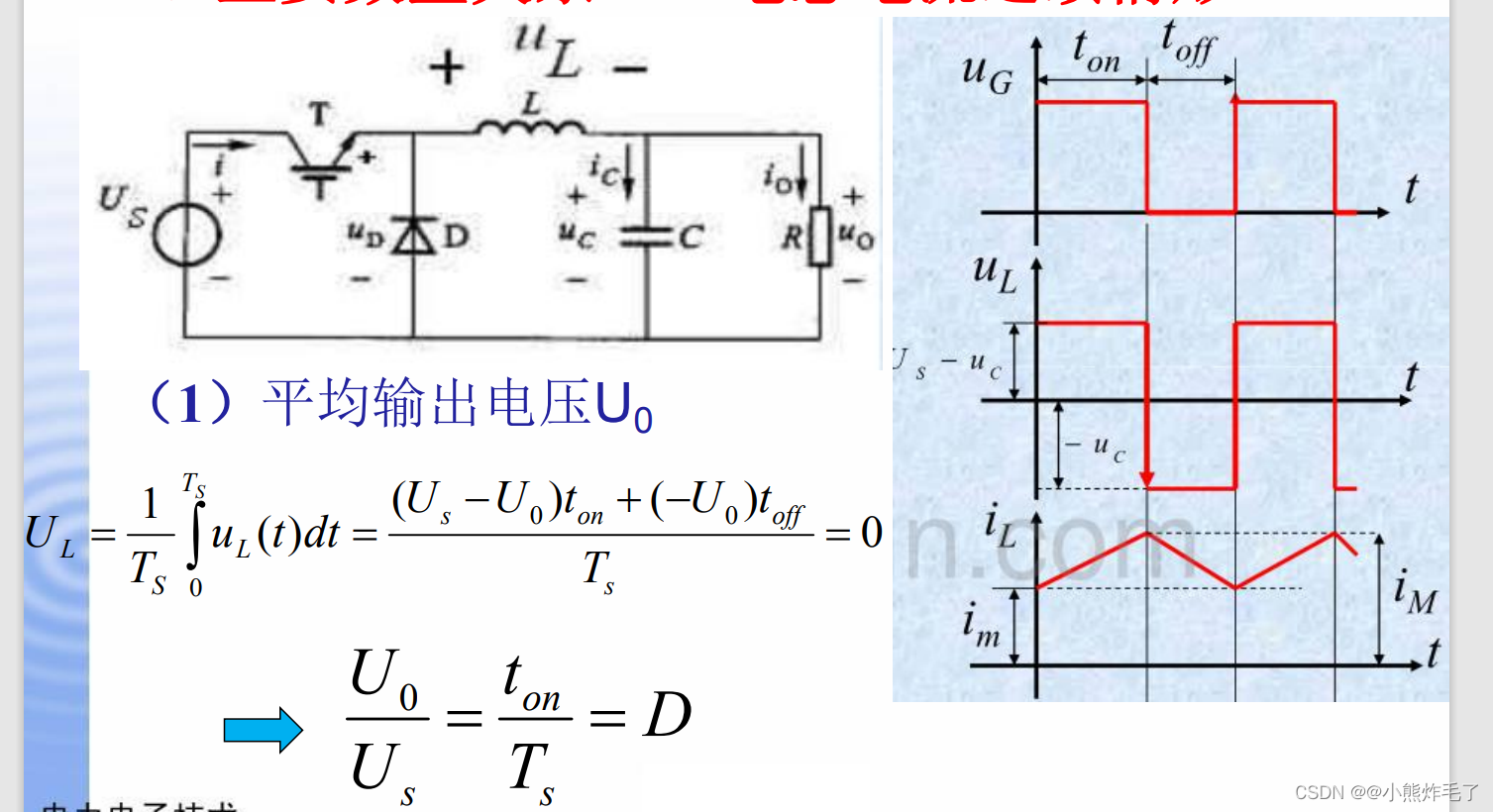

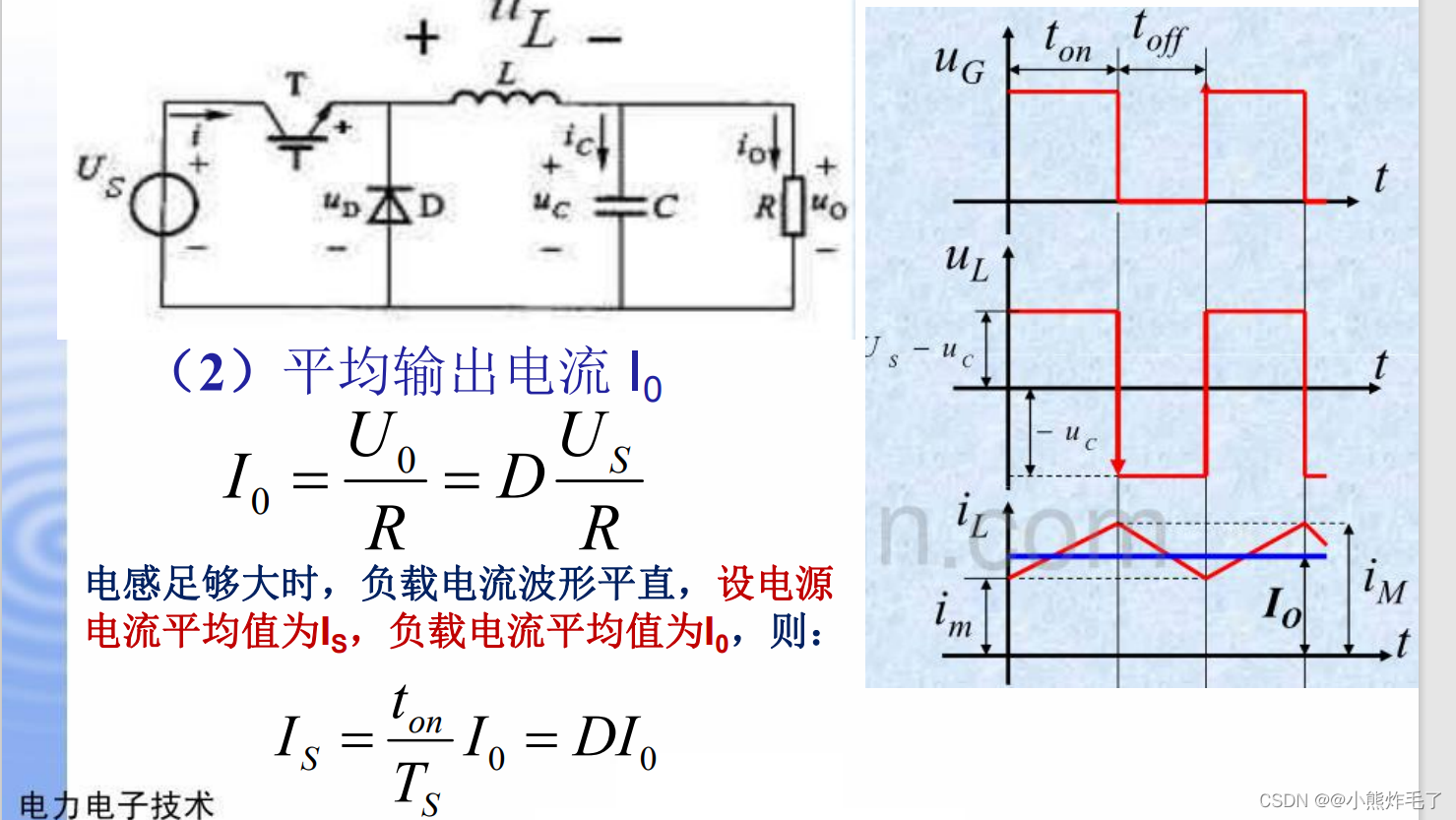

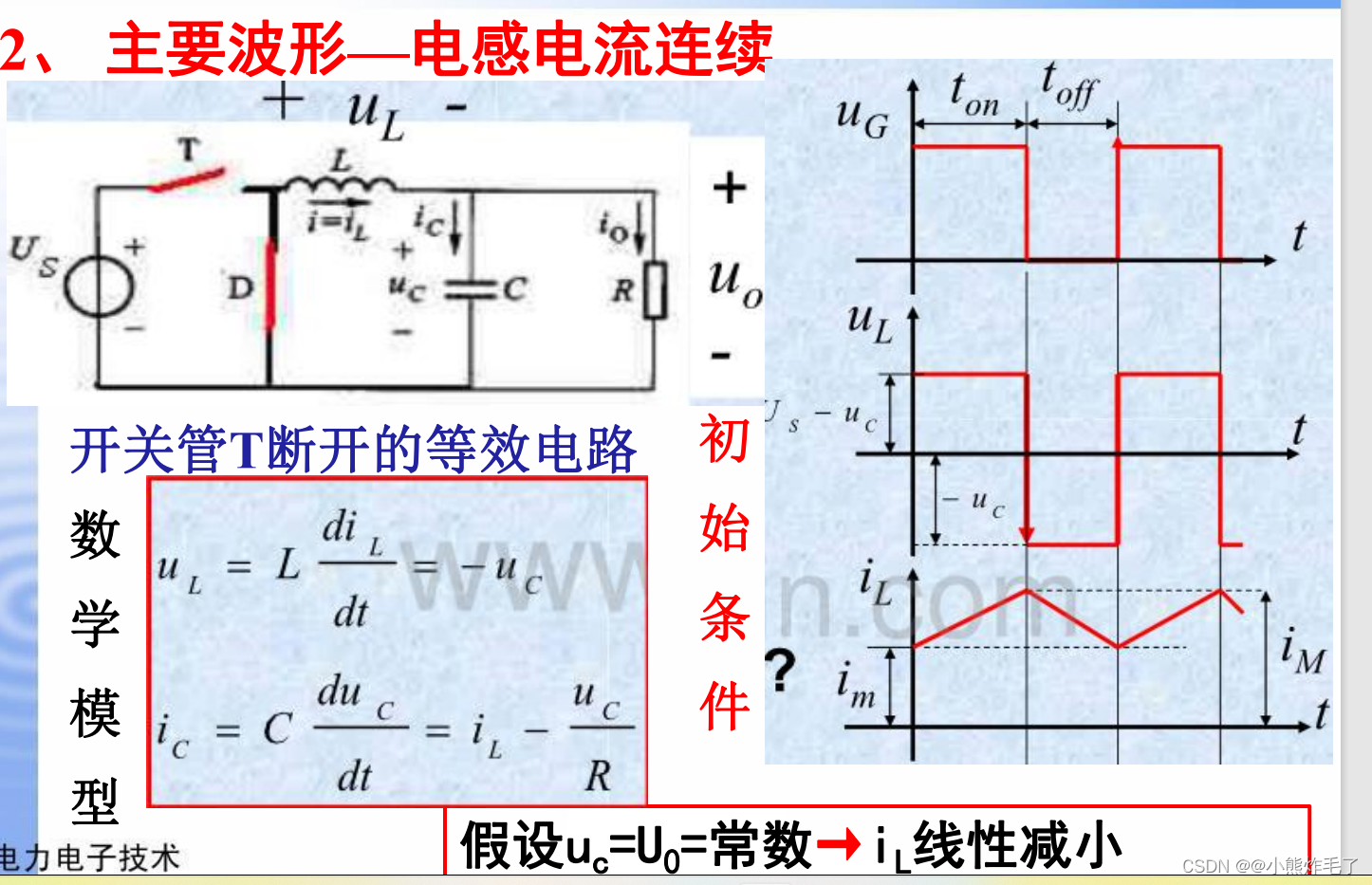

3.UL波形请添加图片描述请添加图片描述4.电感电流连续时的输出电压输出电流

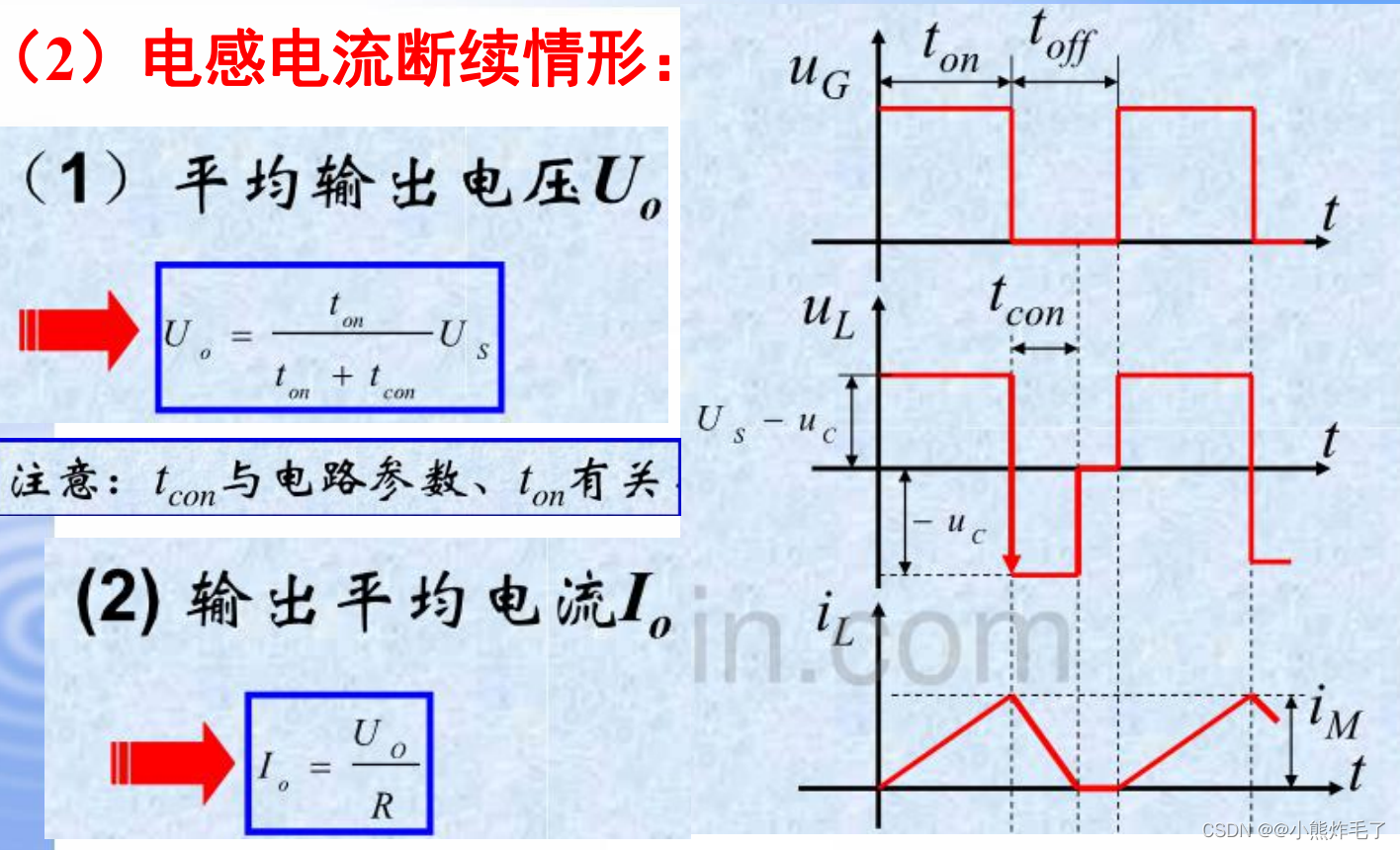

请添加图片描述请添加图片描述电感电流断续
请添加图片描述

二,升压斩波的电路结构、工作原理和电感电压uL波形、输出电压和输出电流计算

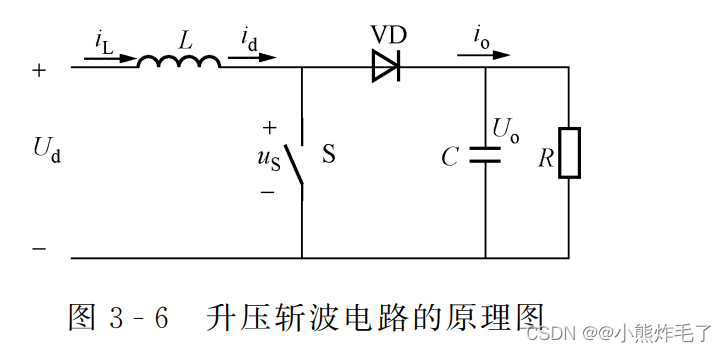

1.电路结构

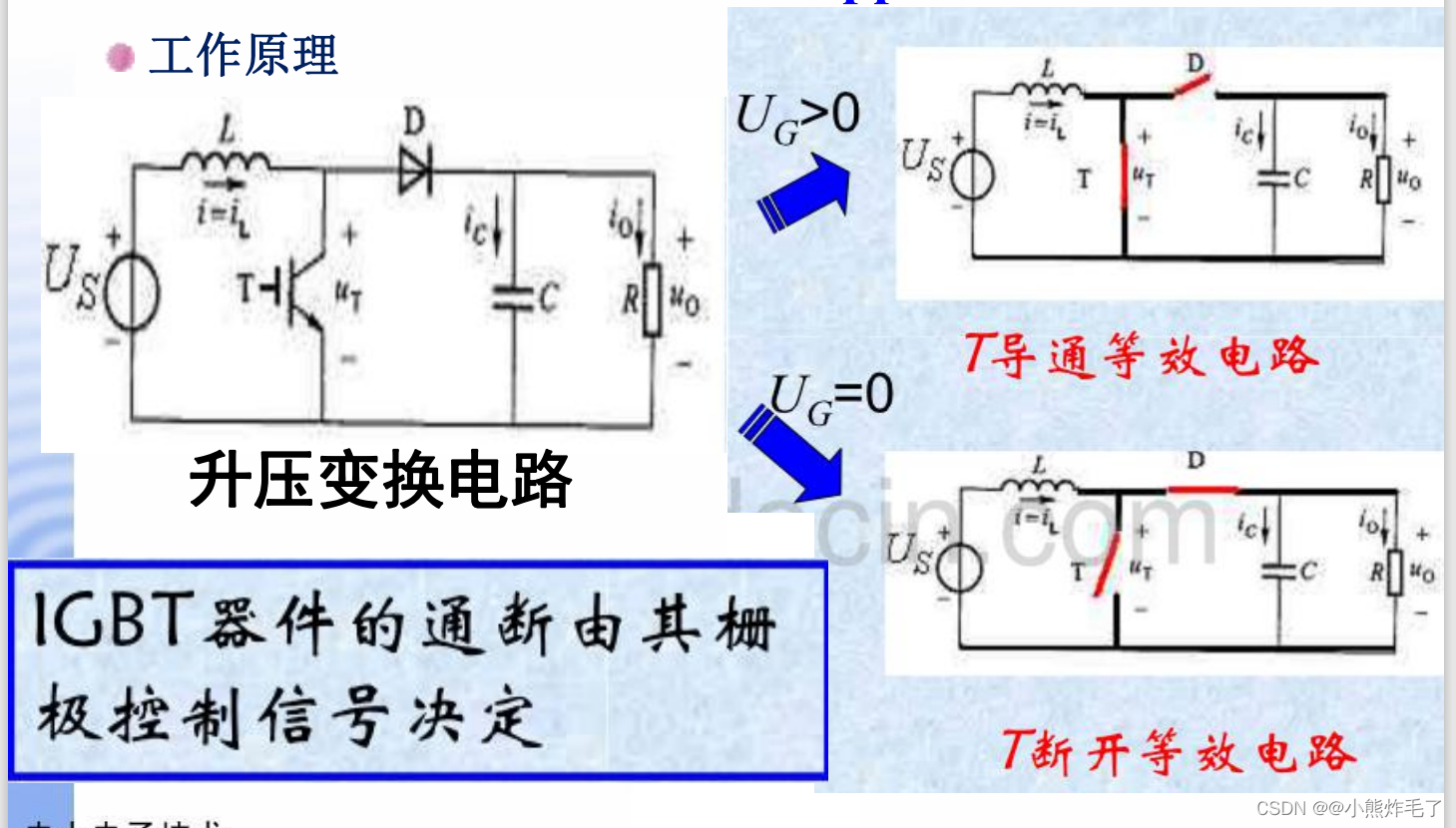

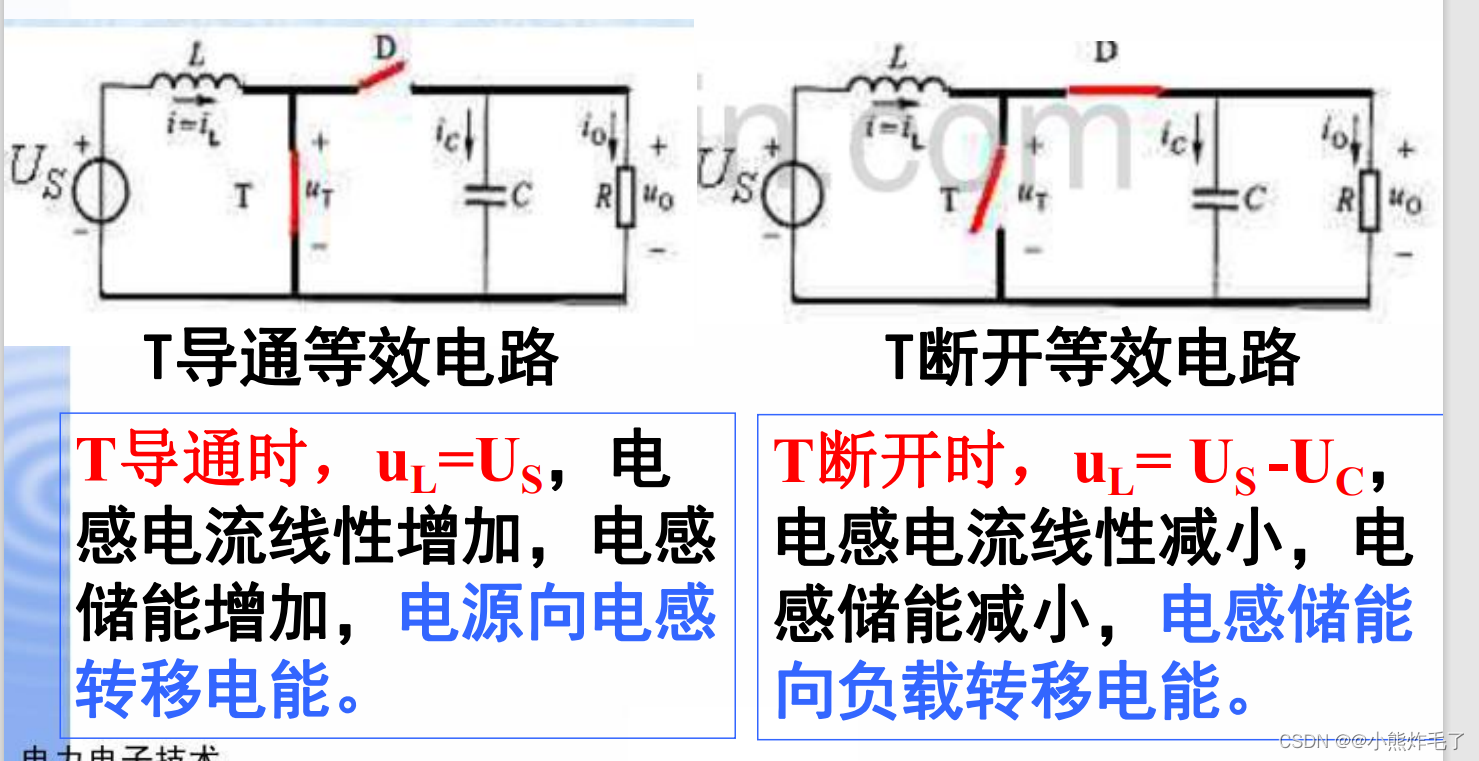

请添加图片描述2.工作原理
请添加图片描述

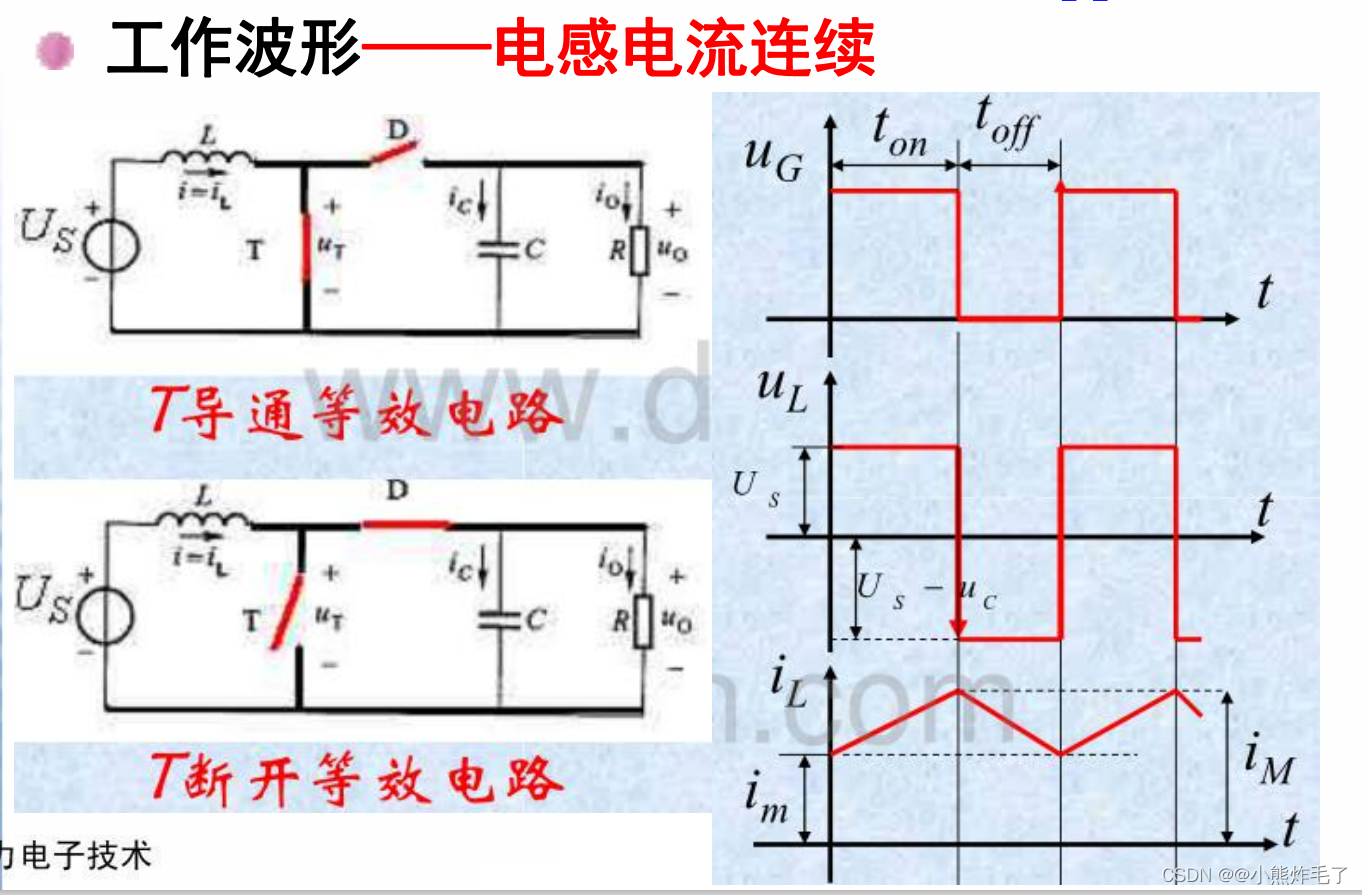

请添加图片描述3.主要波形

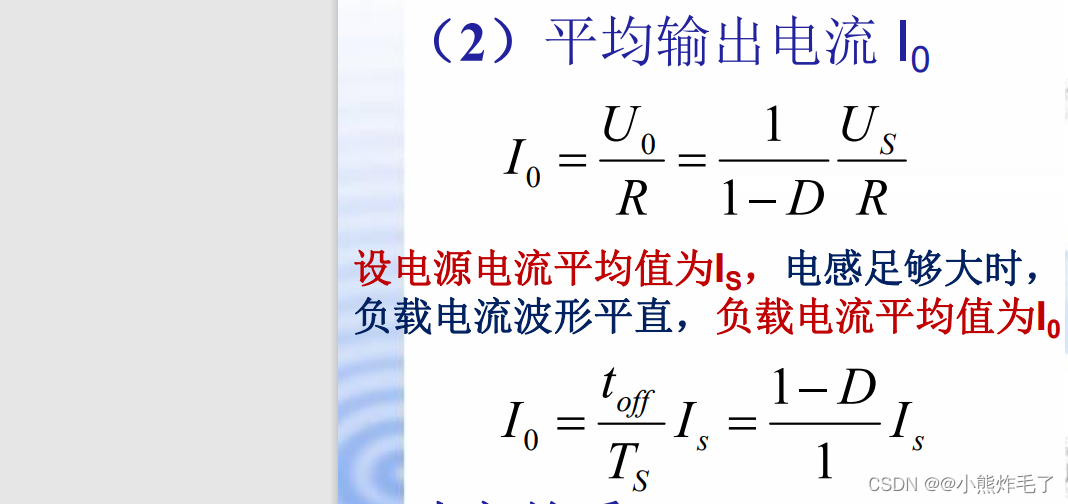

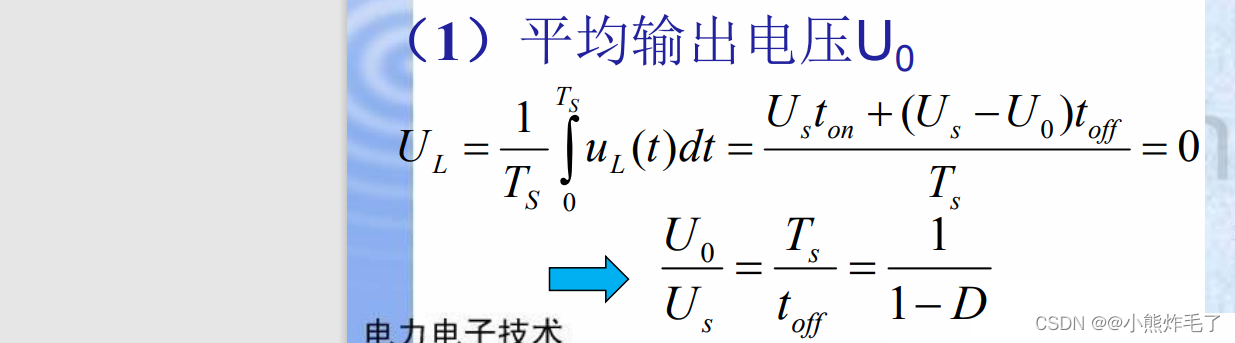

请添加图片描述4计算
连续
请添加图片描述

请添加图片描述

三,占空比和斩波控制的概念

D 为占空比,定义为开关导通时间与开关周期的比值。
斩波控制:通过控制占空比控制输出电压

四,带变压器隔离的直流-直流变换电路的优点

输出端与输入端之间电气隔离。
可实现相互隔离的多路输出。
输出电压与输入电压的比例远小于1或远大于1。
交流环节采用较高的工作频率,可以减小变压器和滤波电感、滤波电容的体积和重量。工作频率高于20kHz这一人耳的听觉极限,可避免变压器和电感产生噪音

五,正激电路和反激电路的输出电压计算

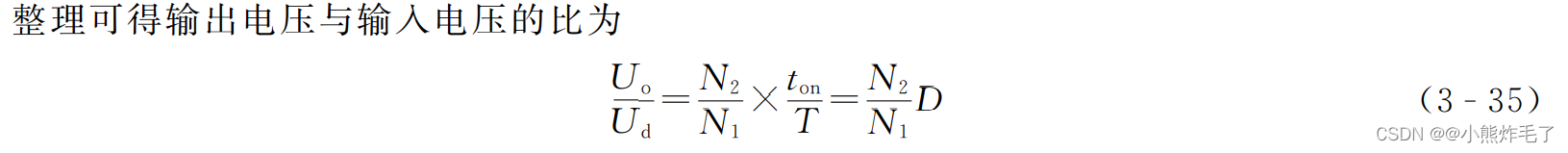

正激电路

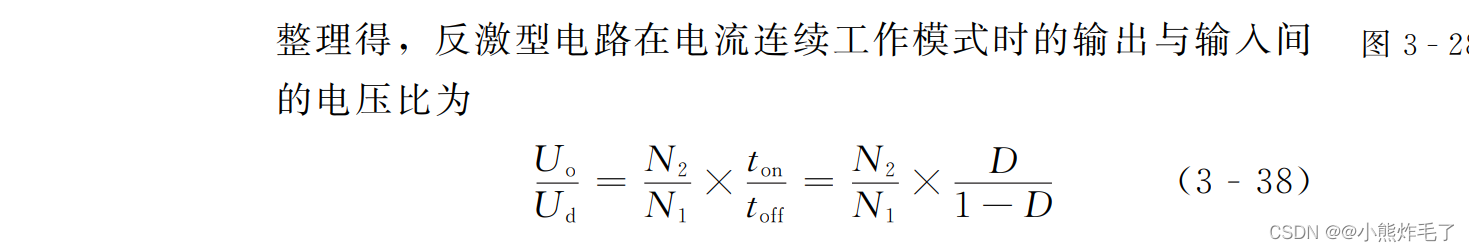

请添加图片描述反激电路
请添加图片描述

六,了解斩波电路在电感电流断续时电压上升的特点

电感电流断续时,斩波电路的输出电压会上升,不能用公式计算,比公式计算的值要增加

Ch4 逆变电路

一,无源逆变的概念、分类

1,逆变的概念
逆变——与整流相对应,直流电变成交流电。
交流侧接电网,为有源逆变。
交流侧接负载,为无源逆变
2, 分类

 1)根据直流侧电源性质的不同
 直流侧是电压源:电压型逆变电路——又称为电压源型逆变电路
直流侧是电流源:电流型逆变电路——又称为电流源型逆变电路
2) 根据主电路结构的不同
半桥逆变器、全桥逆变器、二电平逆变器、多电平逆变器
 3) 根据换流方式的不同
自关断(用全控型开关)、强迫关断等(用半控型晶闸管)
 4) 根据控制方式的不同
PWM逆变器、PAM逆变器、方波或阶梯波逆变器

二,电压型逆变和电流型逆变各自的特点

电压型逆变电路的特点:
(1)直流侧为电压源或并联大电容,直流侧电压基本无脉动。
(2)输出电压为矩形波,输出电流因负载阻抗不同而不同。
(3)阻感负载时需提供无功功率。为了给交流侧向直流侧反馈的无功能量提供通道,逆变桥各臂并联反馈二极管。
电流型逆变的特点:
1)直流侧为电流源或串联大电感,直流侧电流基本无脉动。
2)呈高阻态

三,单相电压型逆变(全桥逆变和半桥逆变)电路分析,工作原理和波形,输出交流电压频率和大小调节的方法

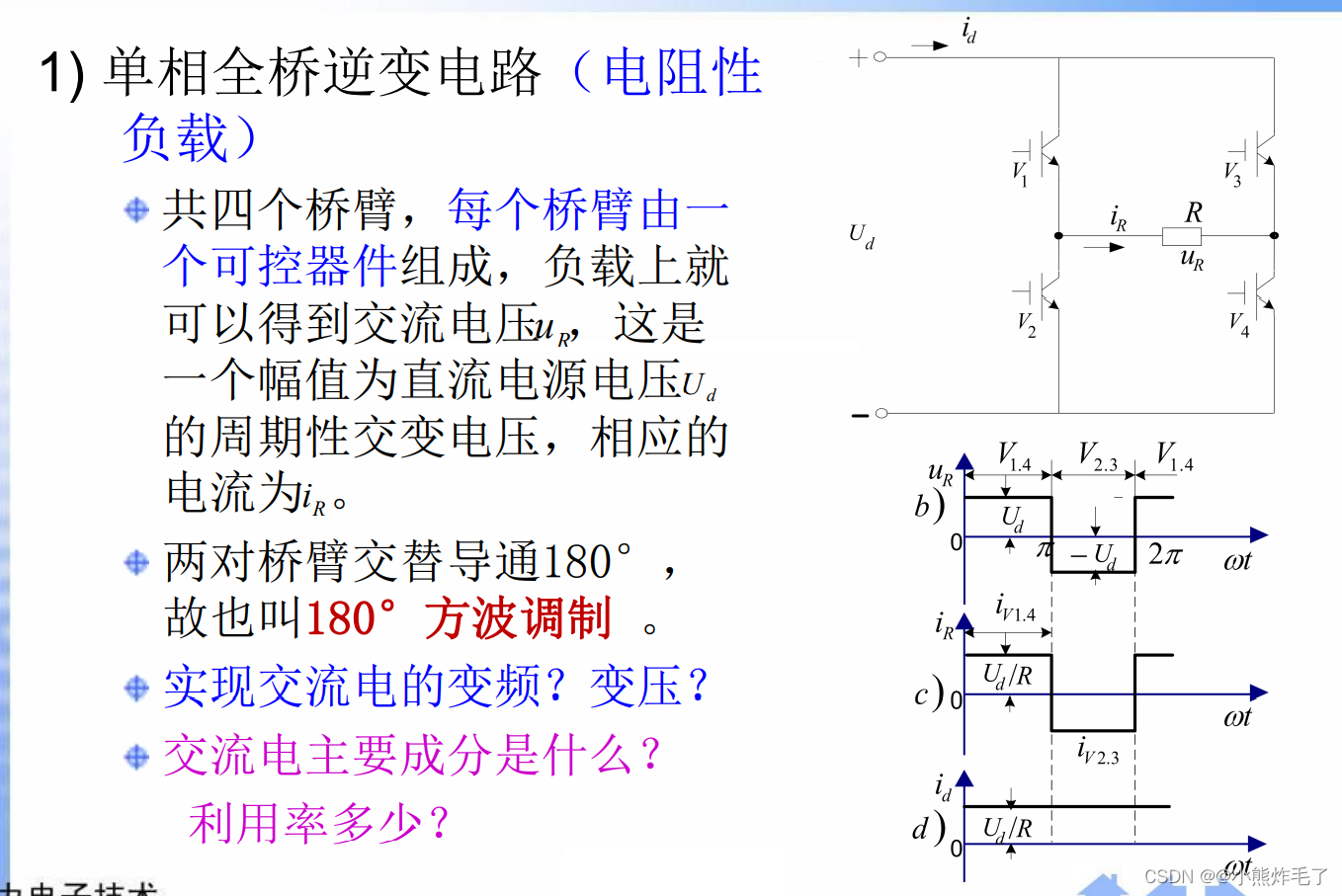

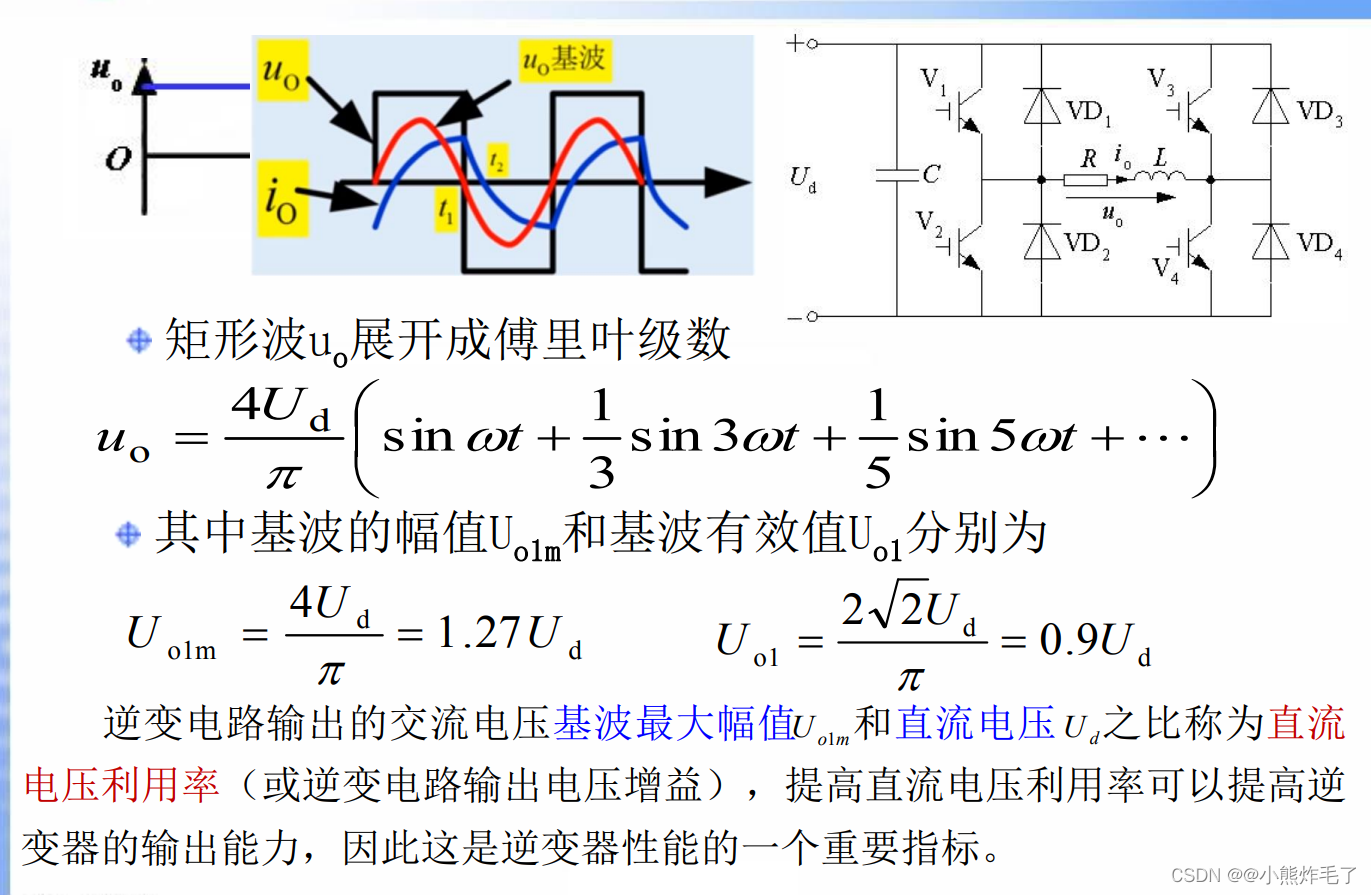

1.全桥逆变

请添加图片描述
请添加图片描述
请添加图片描述

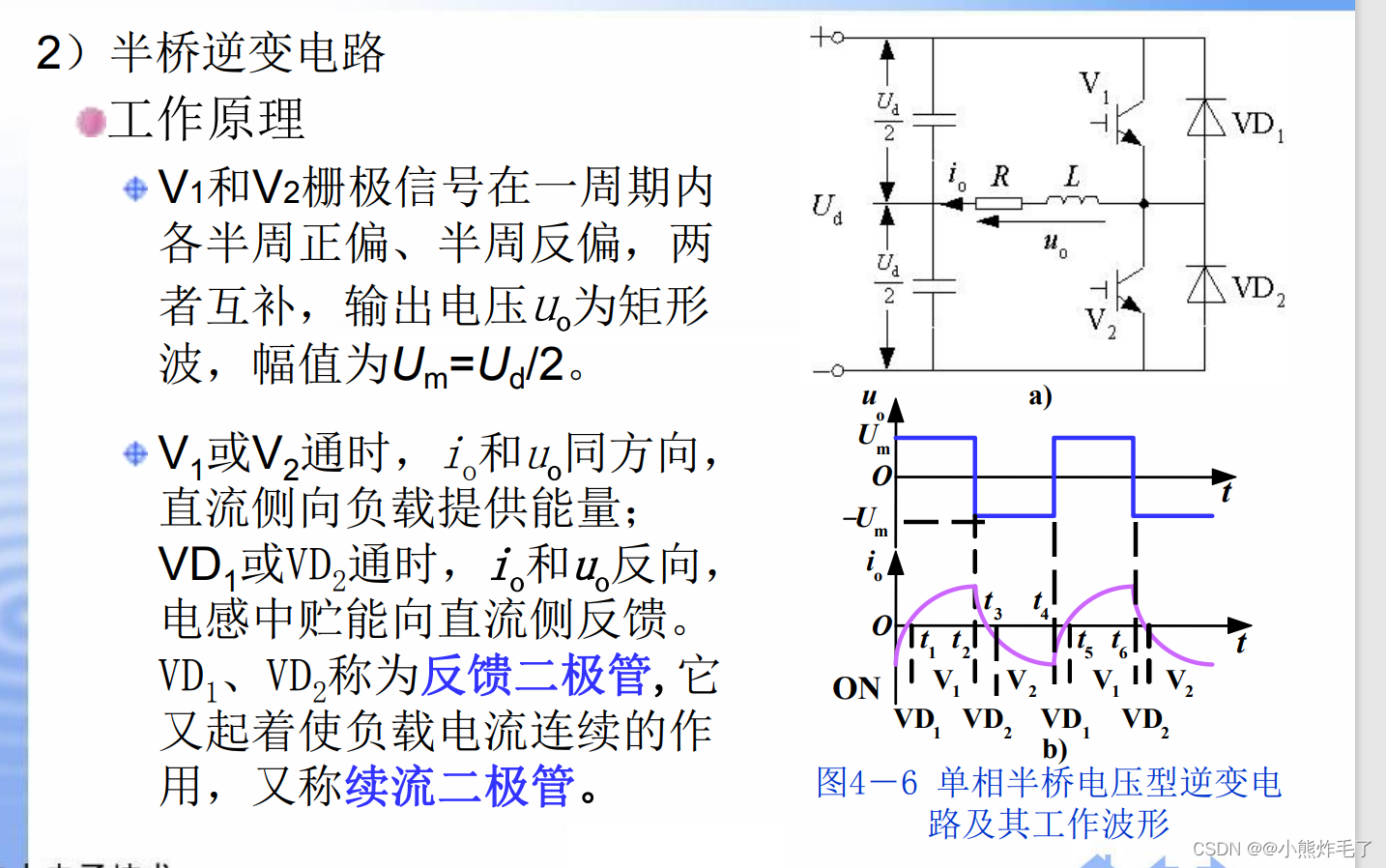

3,半桥逆变

请添加图片描述半桥逆变电路的电压计算公式与全桥电路的输出电
压公式基本相同,只是式中的Ud要换成Ud/2。

总结:逆变桥采用180度方波控制时,改变开关管的切换频率改变输出电压频率,即调节控制信号的频率,从而控制f0
调节直流电源大小或是通过移相调压来控制U0

四,面积等效原理

冲量相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果基本相同。
冲量 :窄脉冲的面积
效果基本相同 :环节的输出响应波形基本

五,PWM控制技术的含义

PWM(Pulse Width Modulation)控制技术就是对脉冲的宽度进行调制的技术,即通过对一系列脉冲的宽度进行调制,来等效的获得所需要的波形(含形状和幅值)。

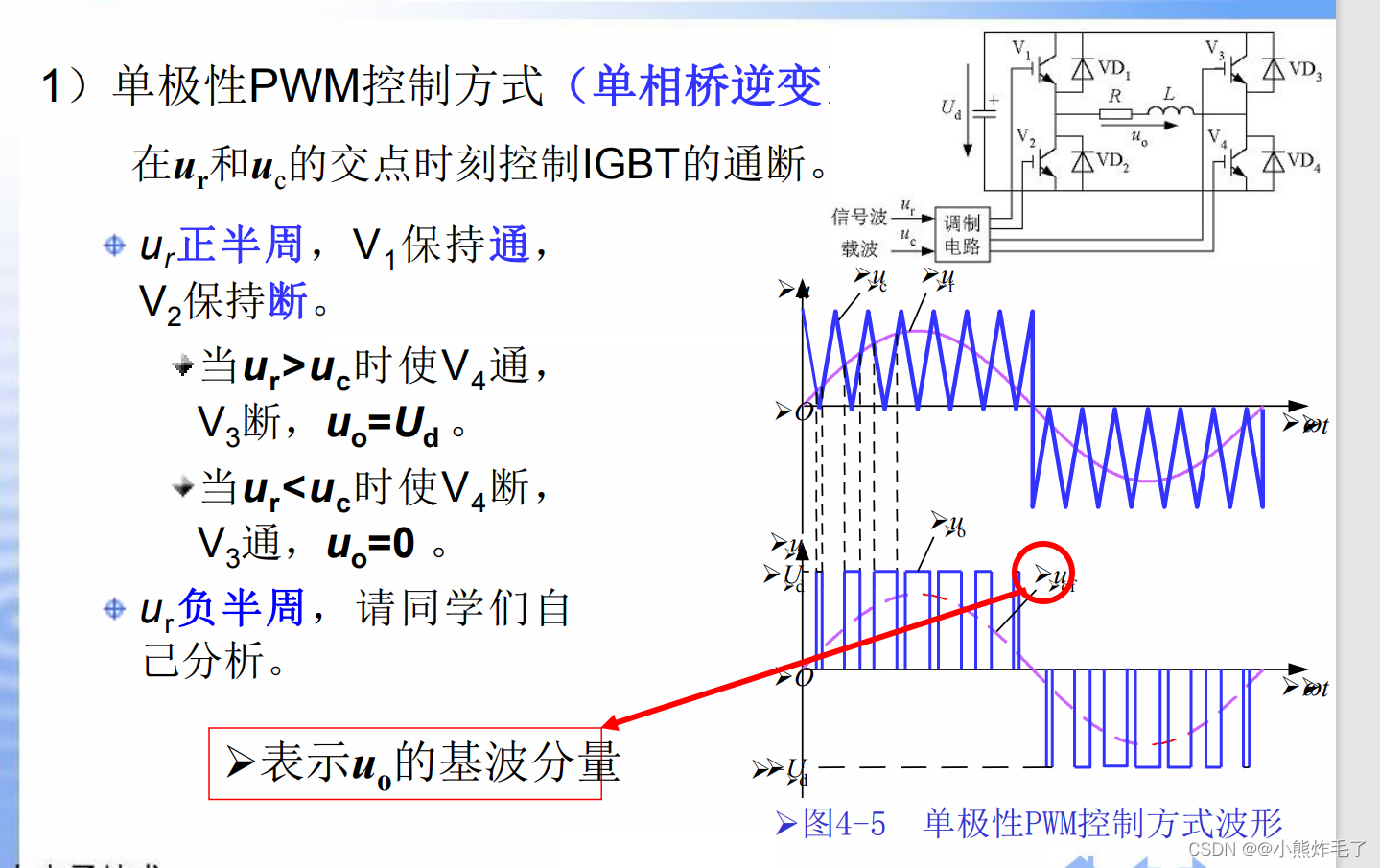

六,单极性调制和双极性调制的概念

在ur 的半个周期内三角波载波只在正极性或负极性一种极性范围内变化,所得到的 PWM 波形也只在单个极性范围变化的控制方式称为单极性PWM 控制方式。和单极性 PWM 控制方式相对应的是双极性控制方式。

七,异步调制和同步调制的概念

异步调制:载波信号和调制信号不同步的调制方式
同步调制:载波信号和调制信号保持同步的调制方式,当变频时使载波与信号波保持同步,即N等于常数

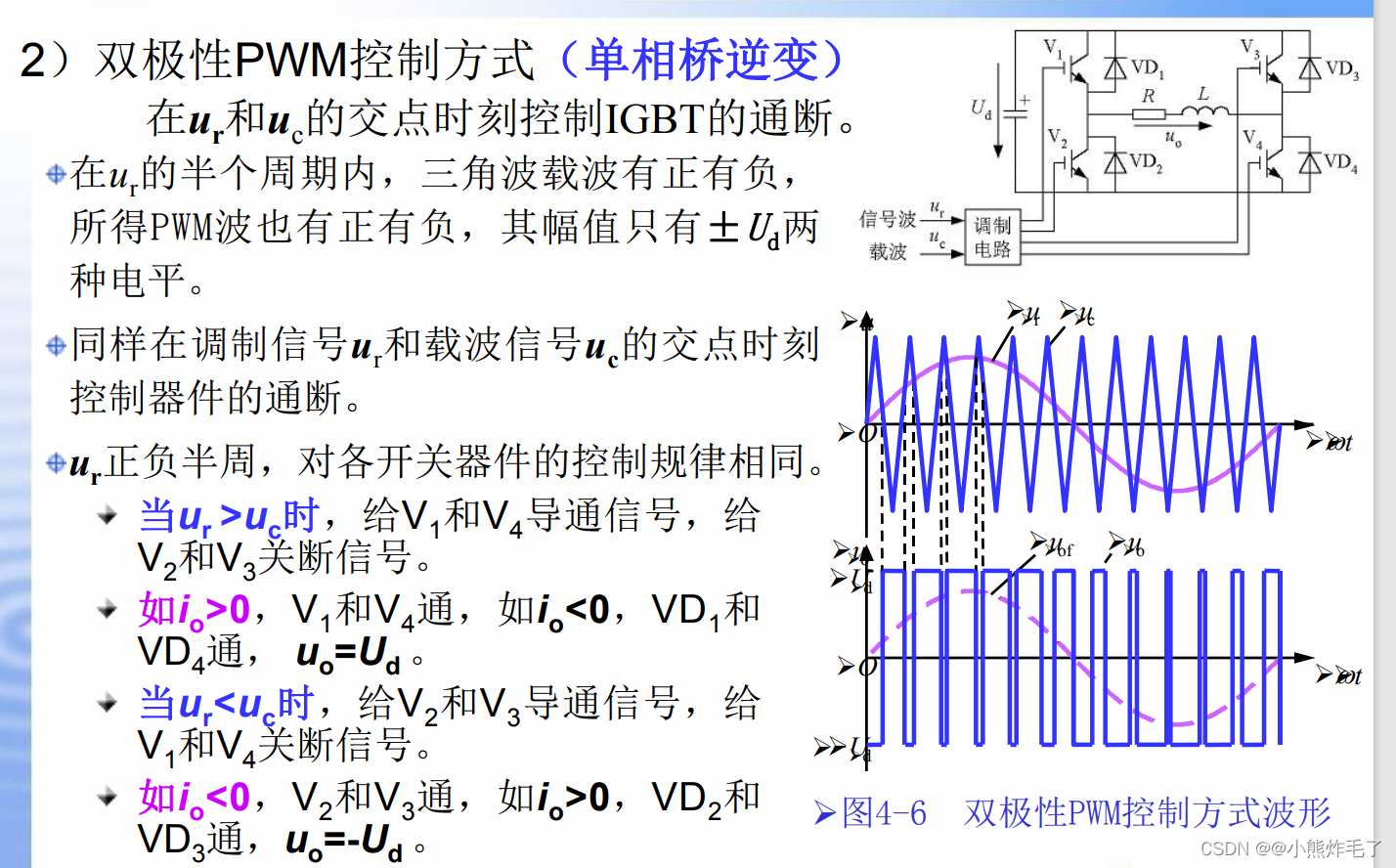

八,单相桥式电压性逆变电路在采用PWM控制时

1.工作分析

单相桥式
请添加图片描述请添加图片描述

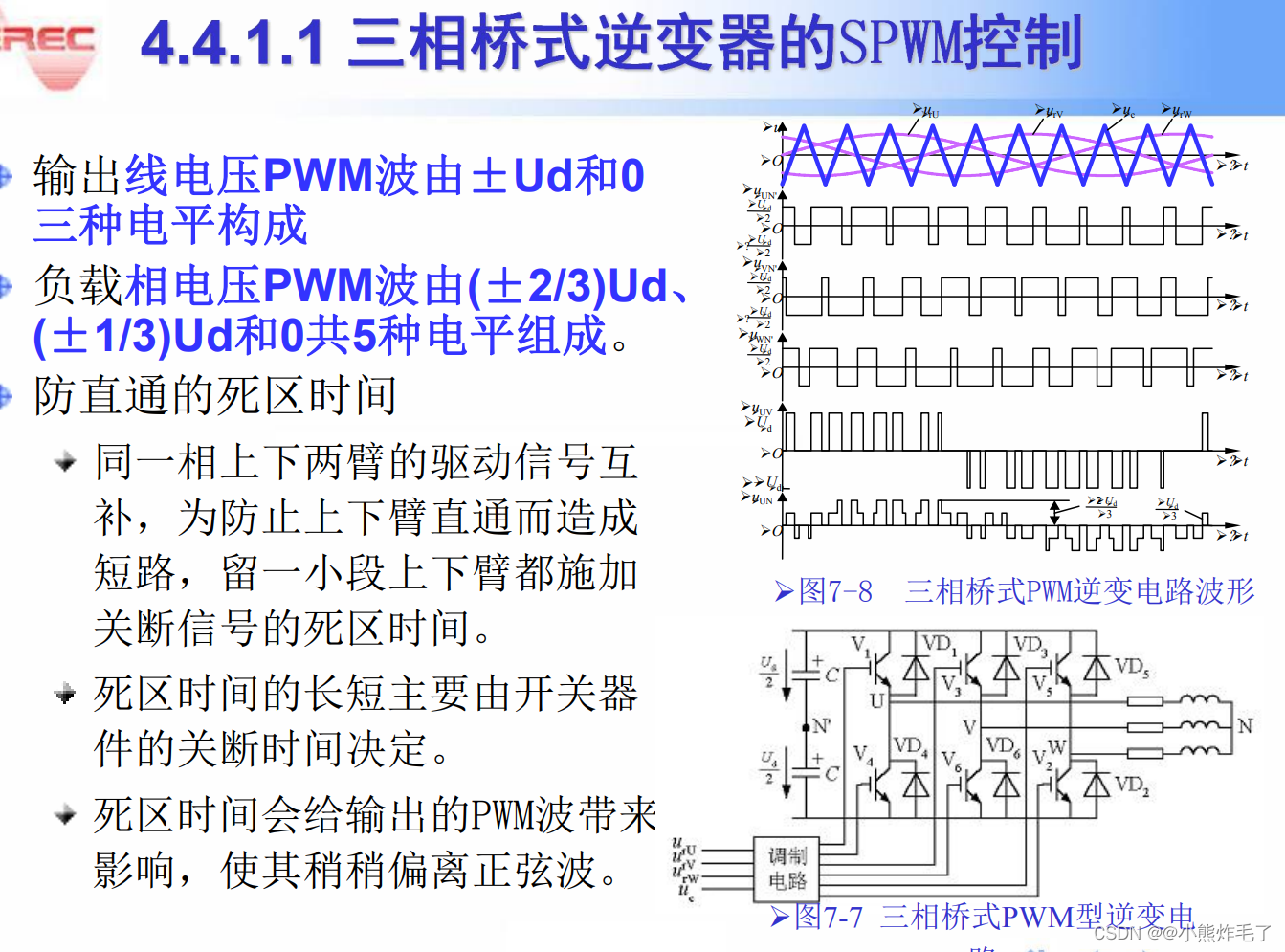

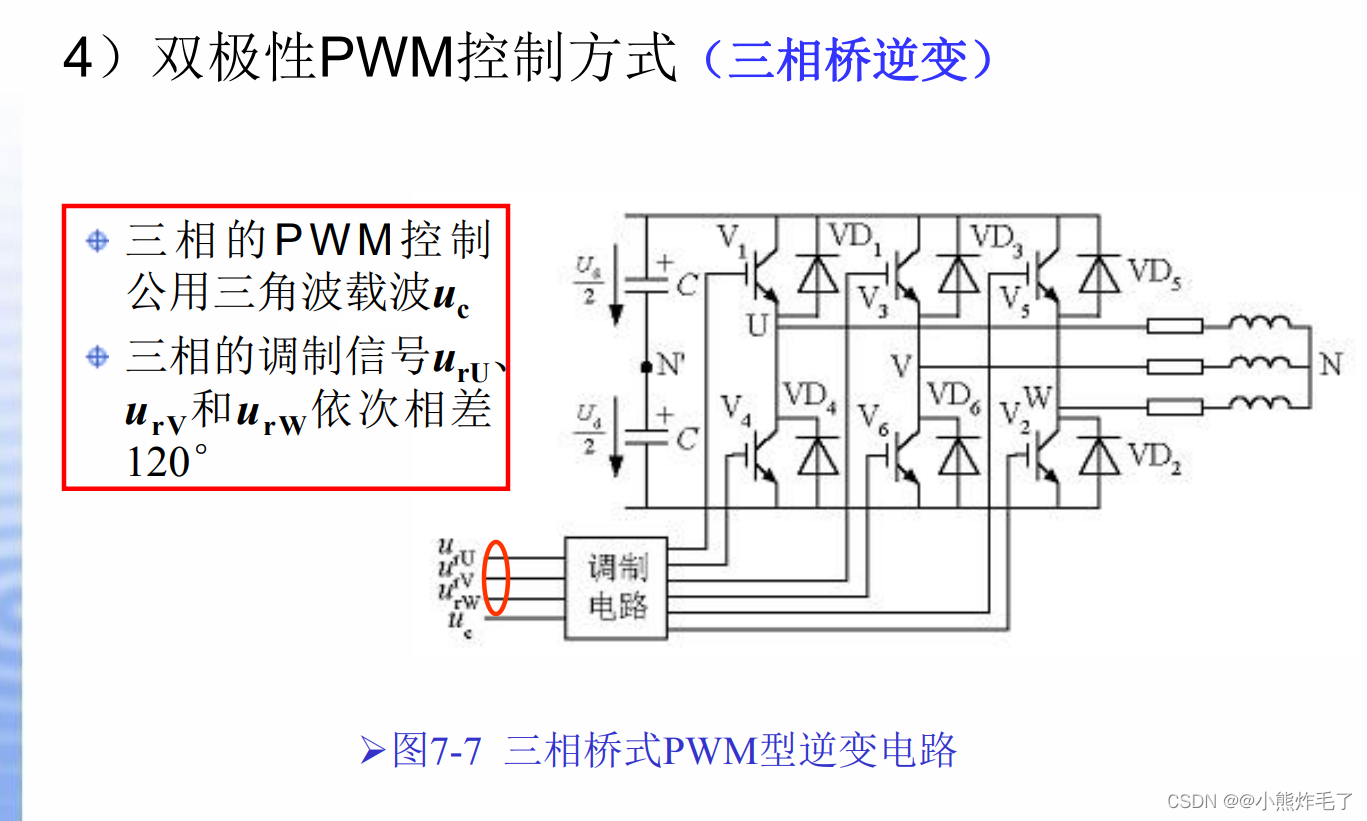

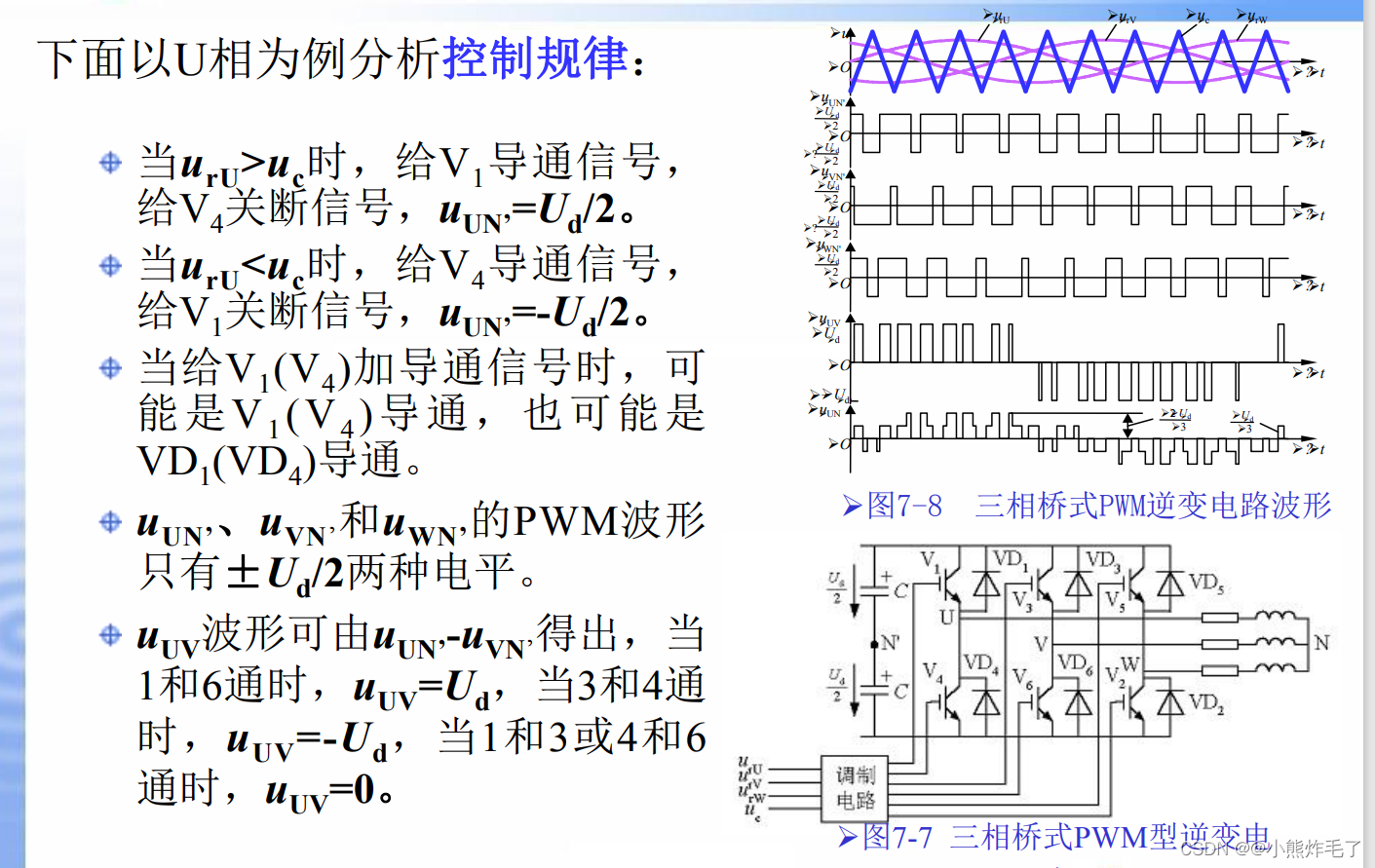

三相桥式请添加图片描述
请添加图片描述

请添加图片描述

2.调节其输出电压大小和频率的方法

逆变桥采用PWM控制时,通常是改变信号波频率改变输出电压频率,调节占空比可以调节输出电压。

3.改变主开关器件开关频率的方法

改变输出电压频率。

九,载波频率对开关损耗和输出电压谐波的影响

载波频率越高,输出电压波的谐波越少,但开关管的开关次数提高,开关损耗增大。

Ch5 交流-交流变流电路

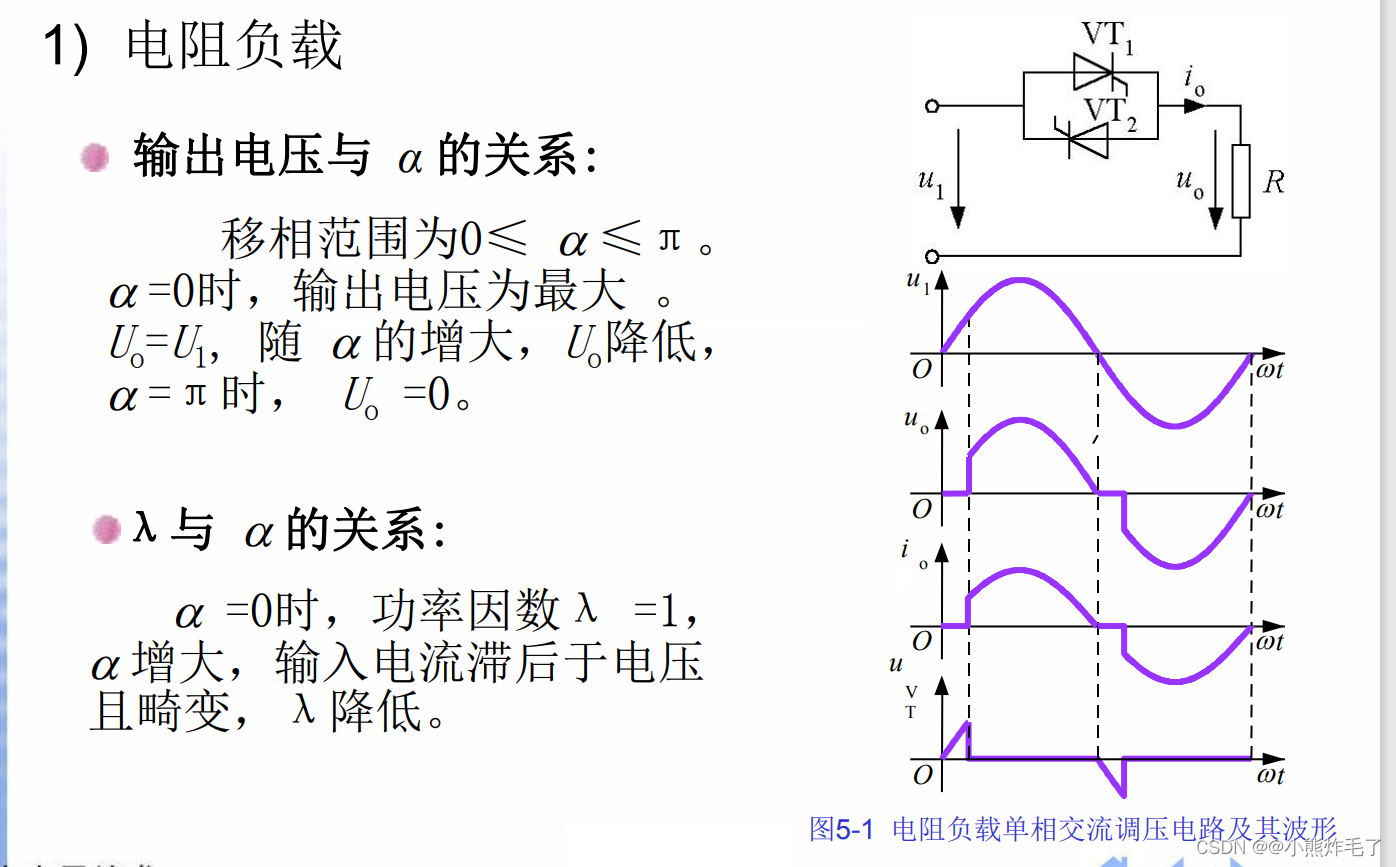

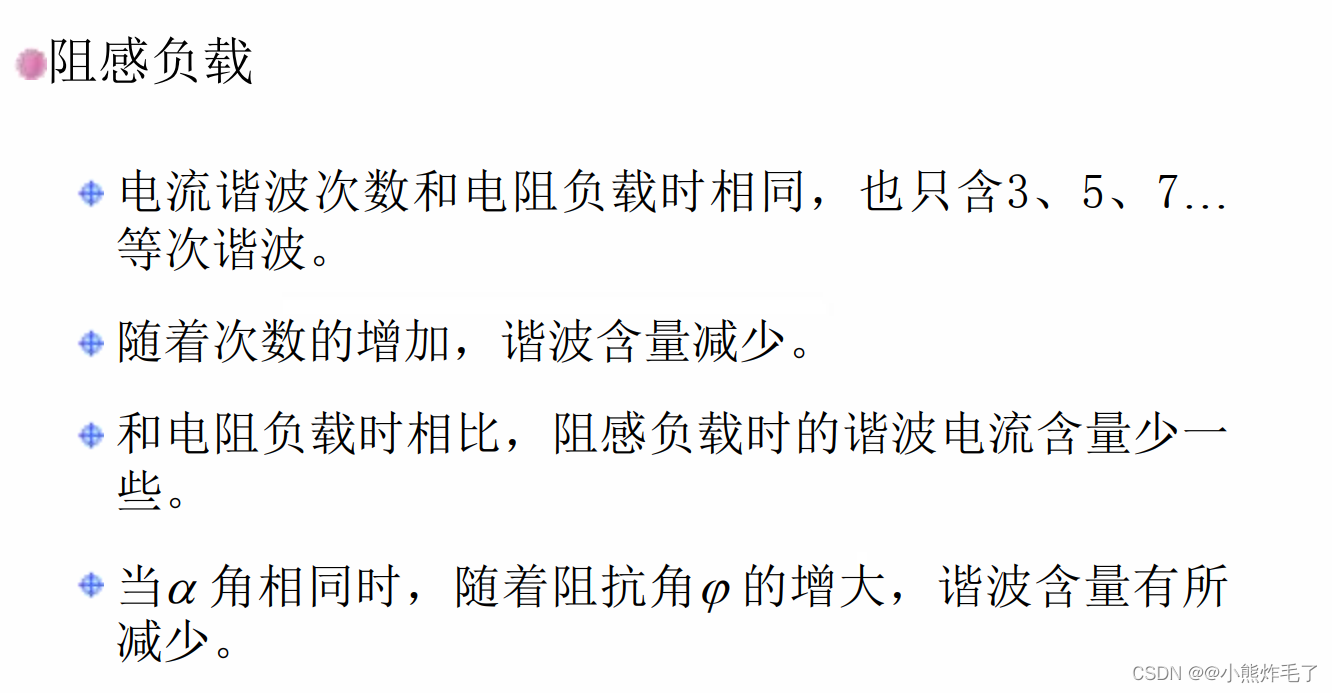

一,单相交流调压电路的分析、波形绘制

请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述

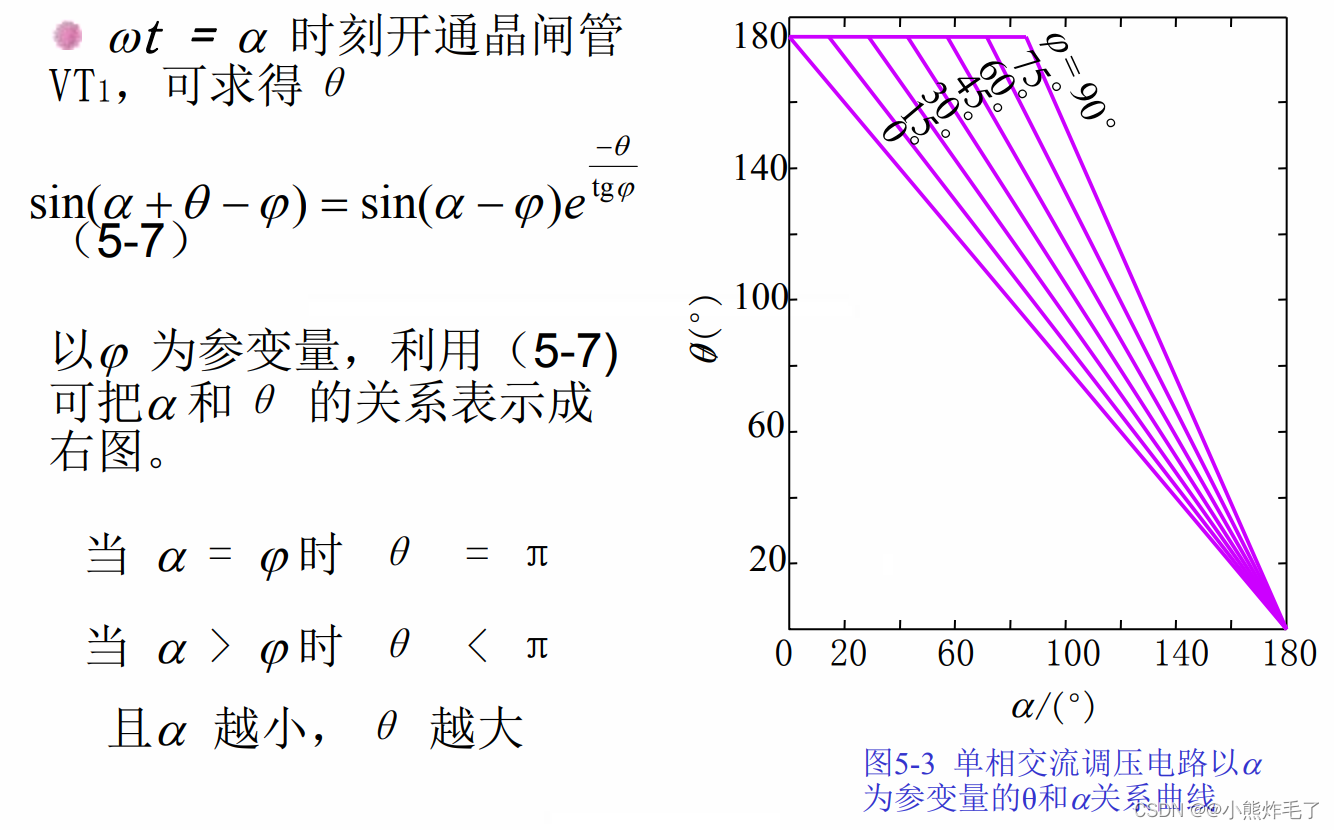

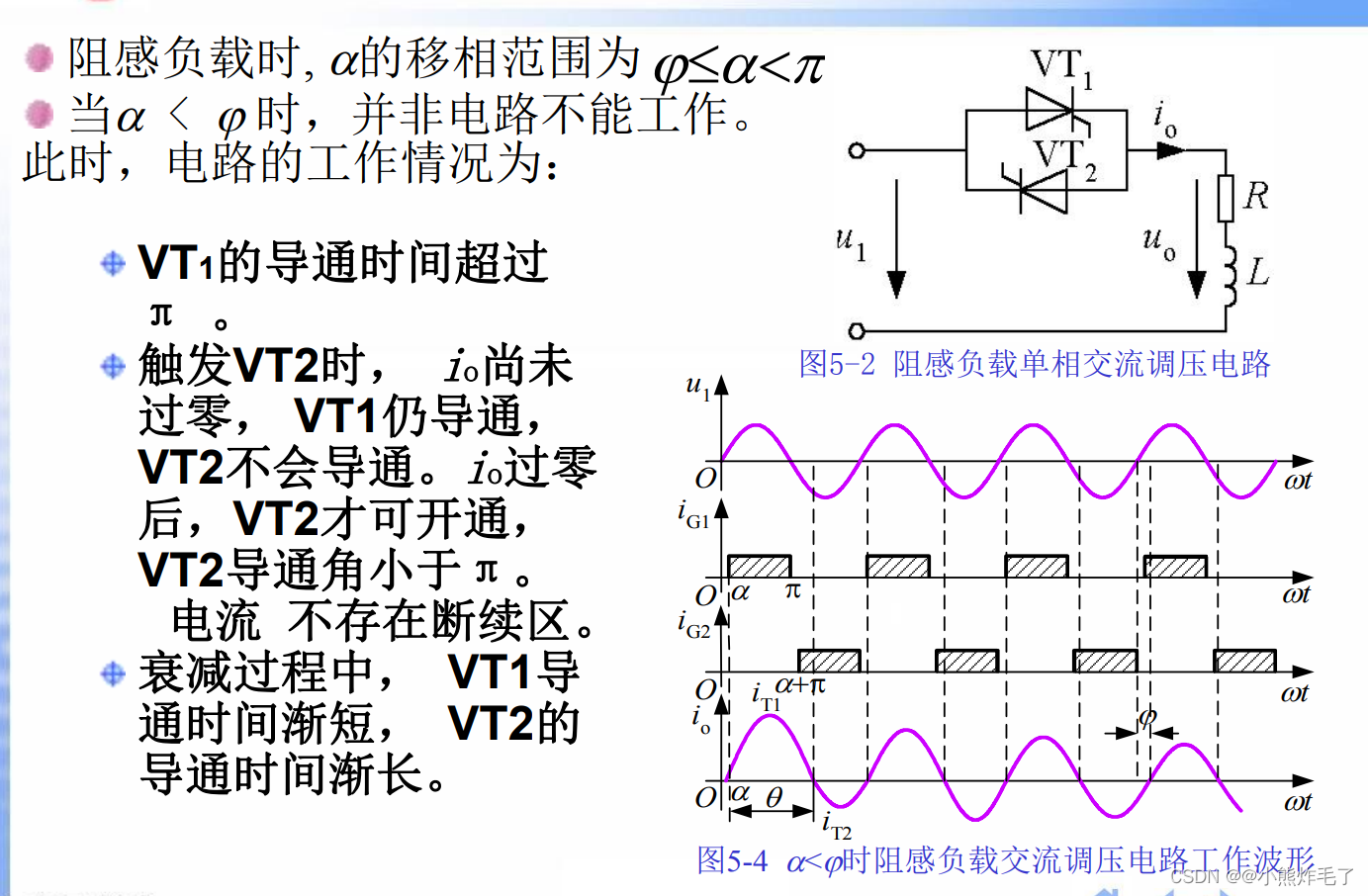

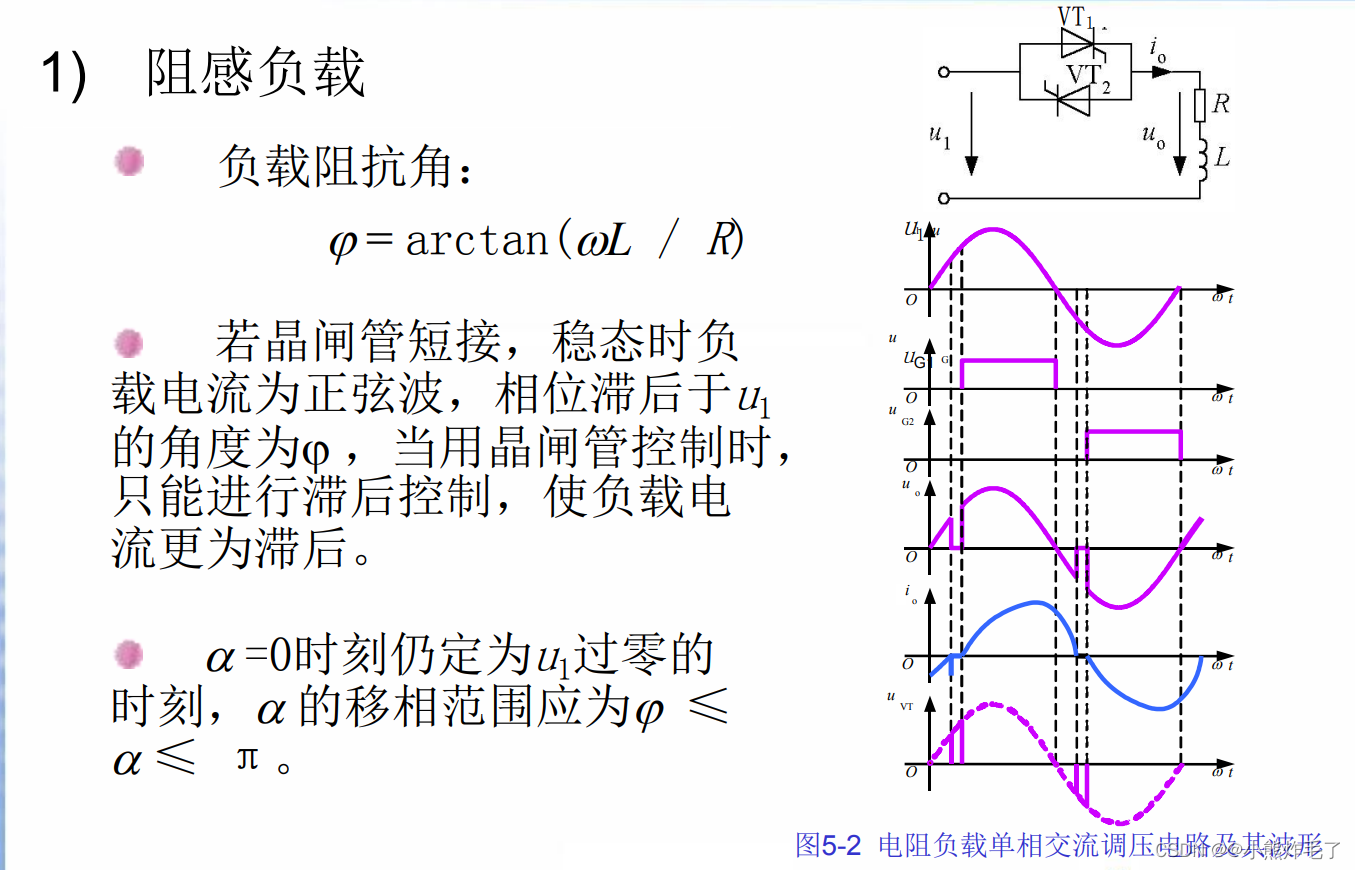

二,单相交流调压电路在不同负载下的移相范围

电阻负载:电路的移相范围为0≤α≤π
阻感负载:带阻感性负载时,晶闸管不能用窄脉冲,应当采用宽脉冲列,移相范围为φ<α<π

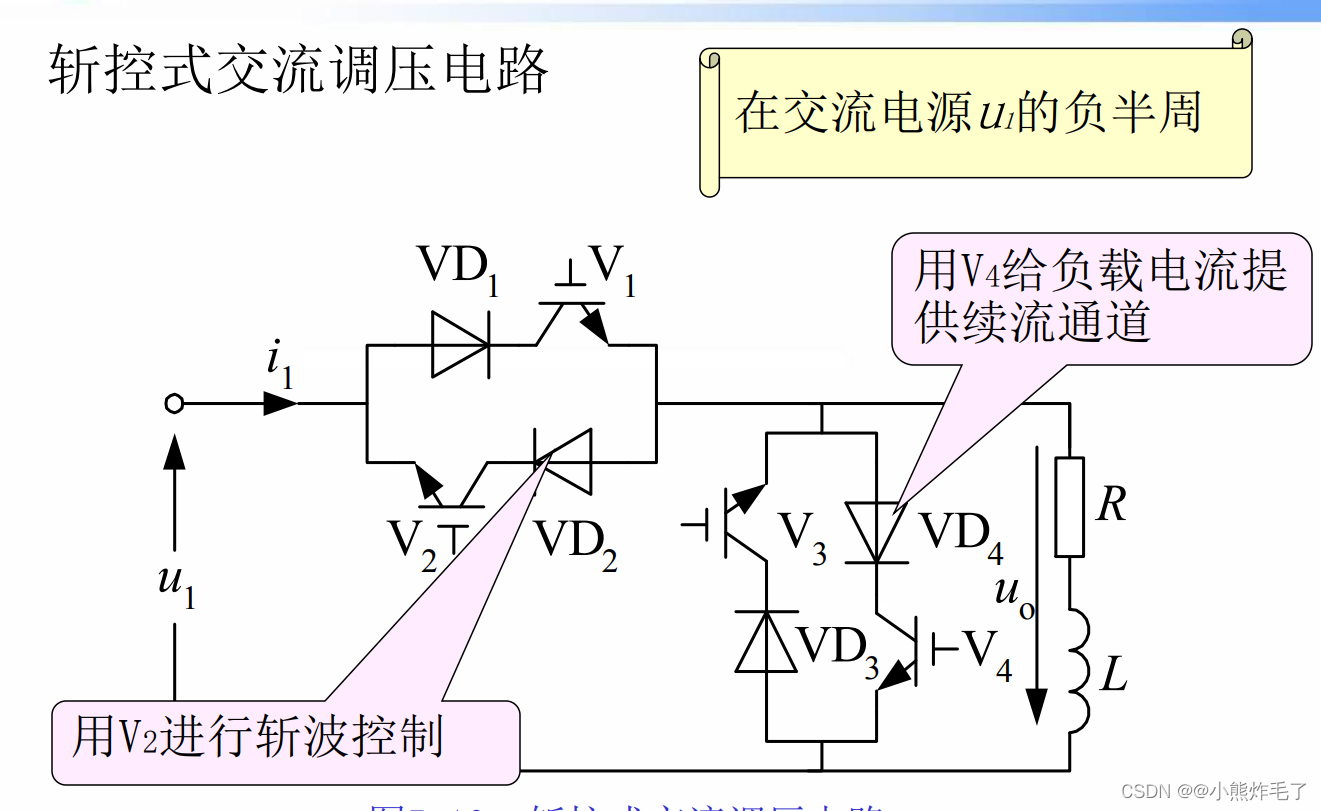

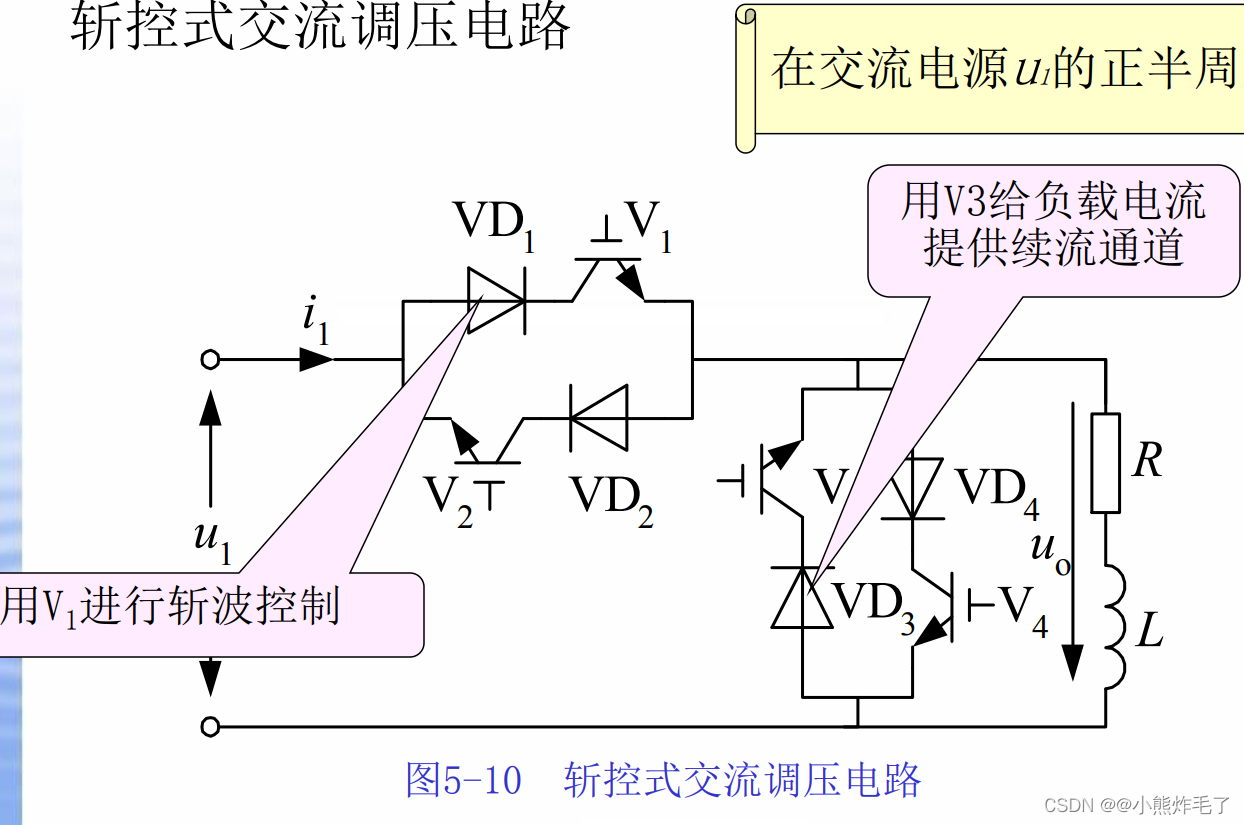

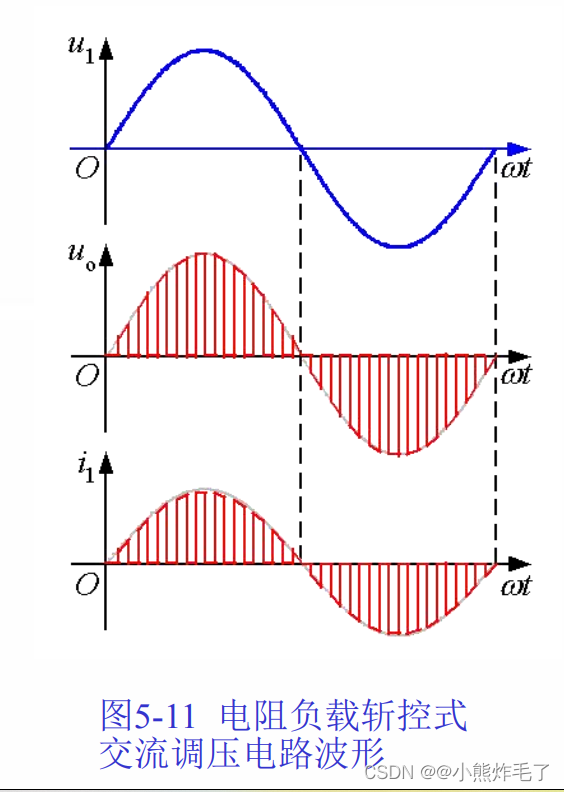

三,斩控式交流调压电路的工作原理和特点

1.特性
1)电源电流的基波分量和电源电压同相位,即位移因数为1。
2)电源电流不含低次谐波,只含和开关周期T有关的高次谐波。
3)功率因数接近1
2.请添加图片描述
请添加图片描述
请添加图片描述

四,交流调功电路和交流调压电路的异同点

交流调功电路与交流调压电路的异同比较:
相同点 ————电路形式完全相同
不同点 ————控制方式不同
交流调压电路在每个电源周期都对输出电压波形进行控制。
交流调功电路是将负载与交流电源接通几个周期,再断开几个周期,通过通断周波数的比值来调节负载所消耗的平均功率

五,交交变频的原理及其相对于交直交变频的特点

1.交交变频和交直交变频的比较:
1)交交变频电路的优点:
——效率较高(一次变流)
——可方便地实现四象限工作
——低频输出波形接近正弦波

2)交交变频电路的缺点:
——接线复杂,采用三相桥式电路的三相交交变频器至少要用36只晶闸管。
——受电网频率和变流电路脉波数的限制,输出频率较低。
——输入功率因数较低。
——输入电流谐波含量大,频谱复杂。

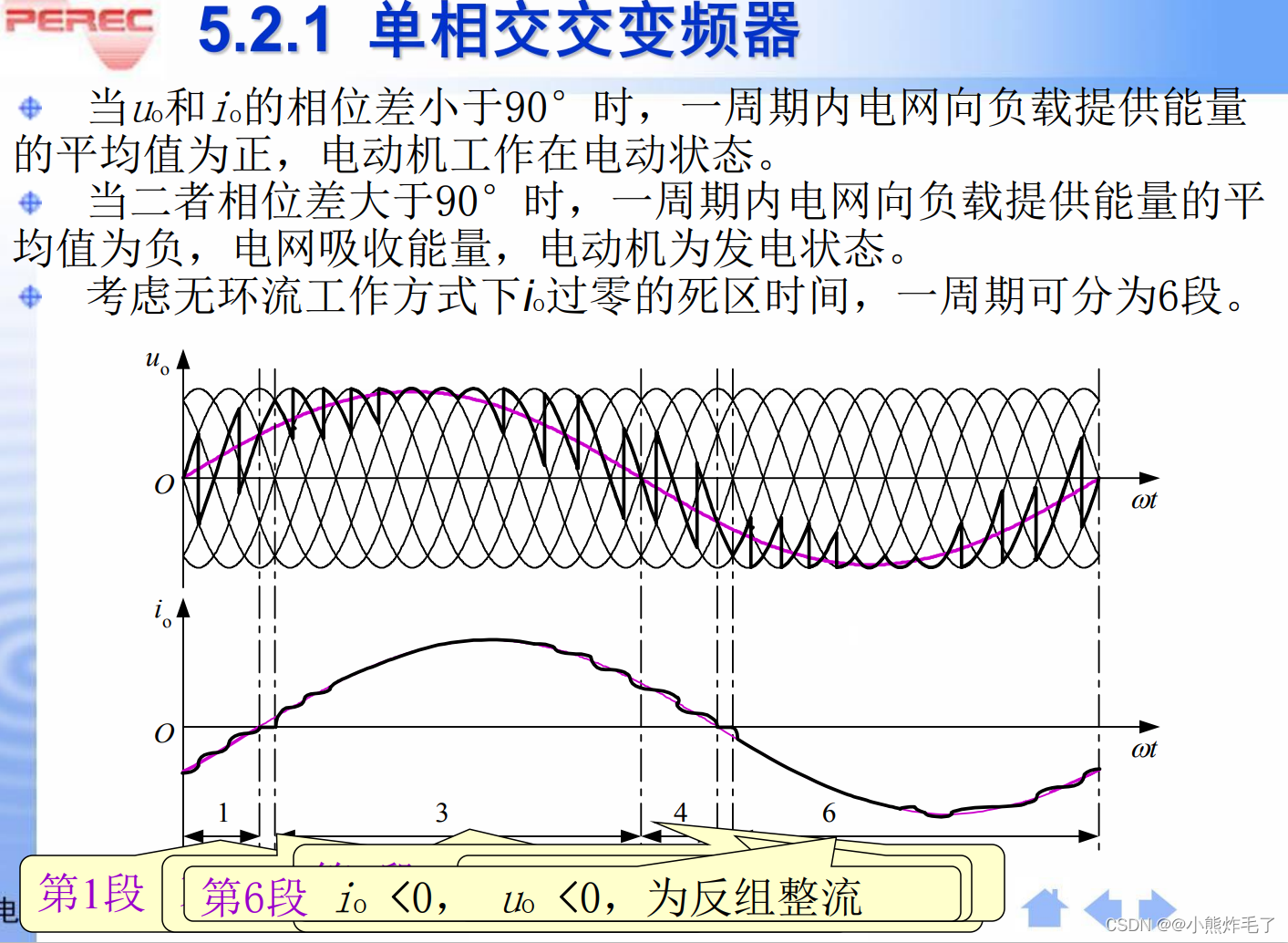

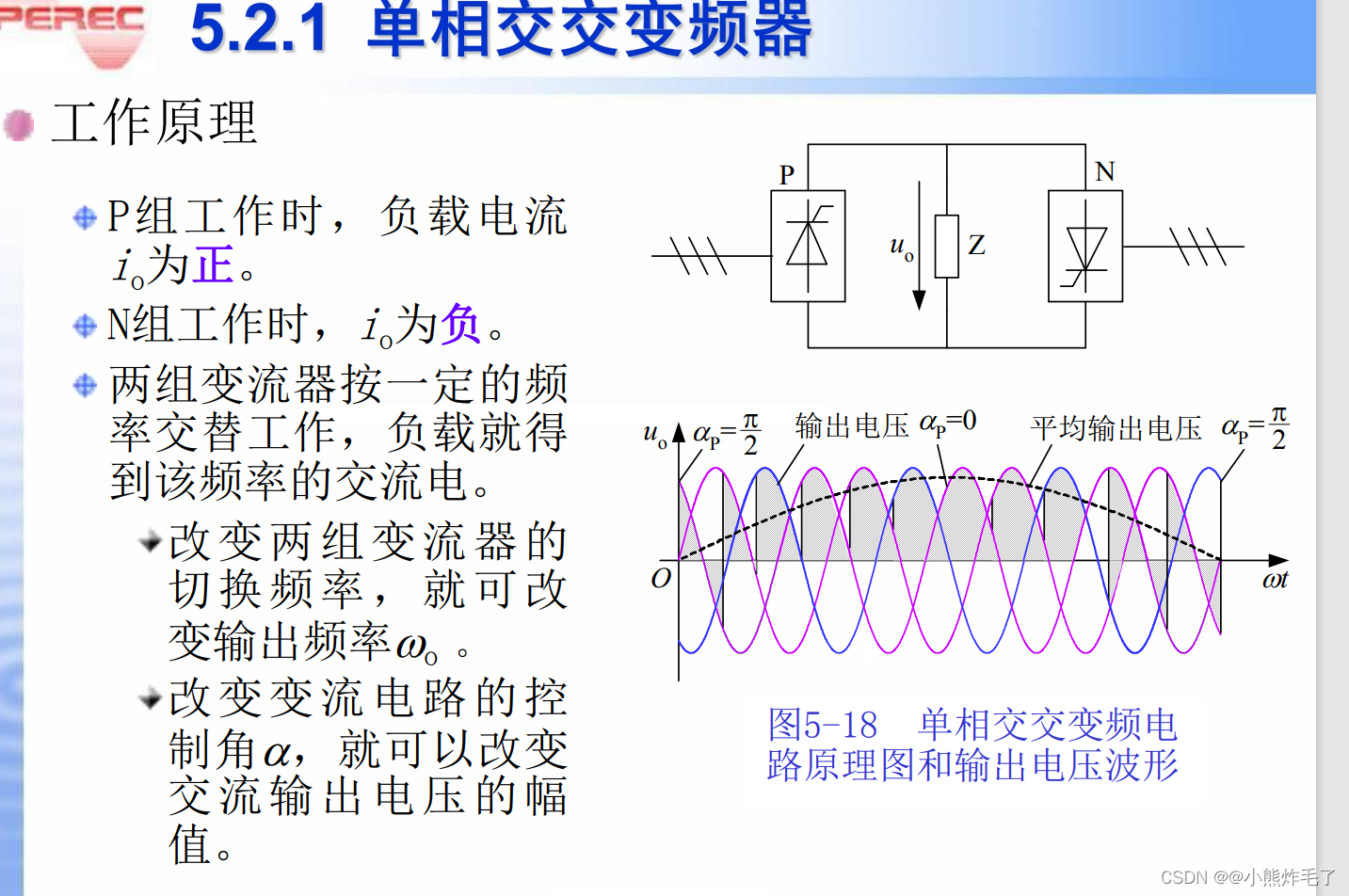

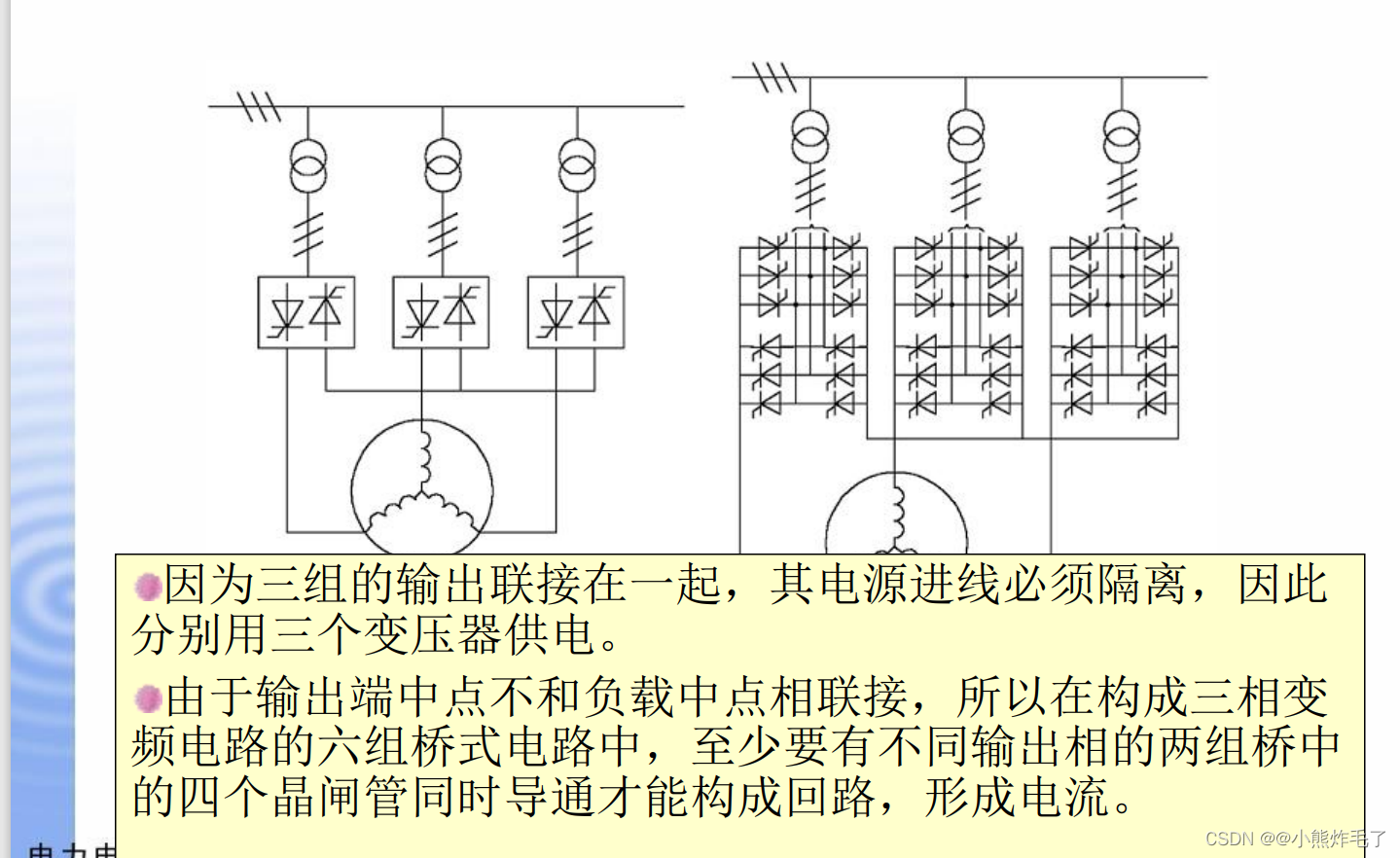

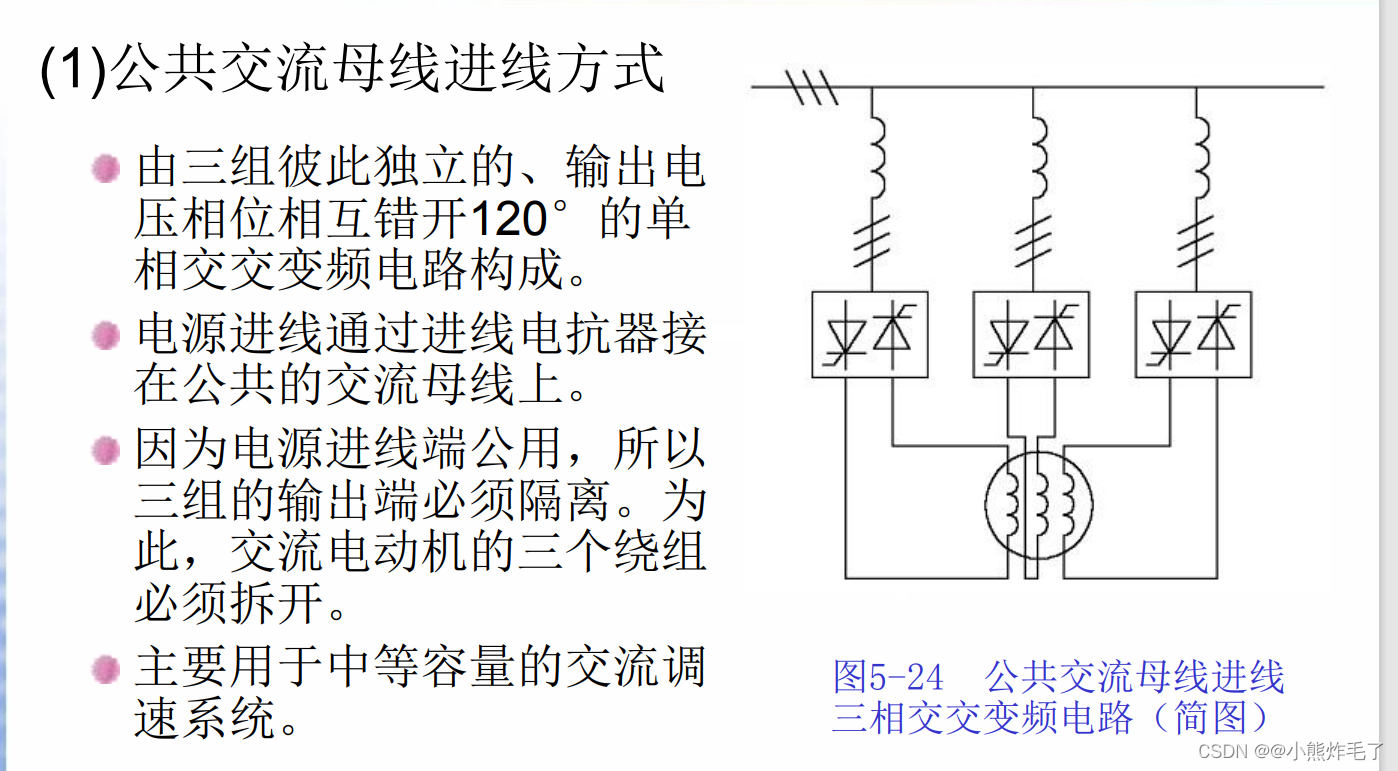

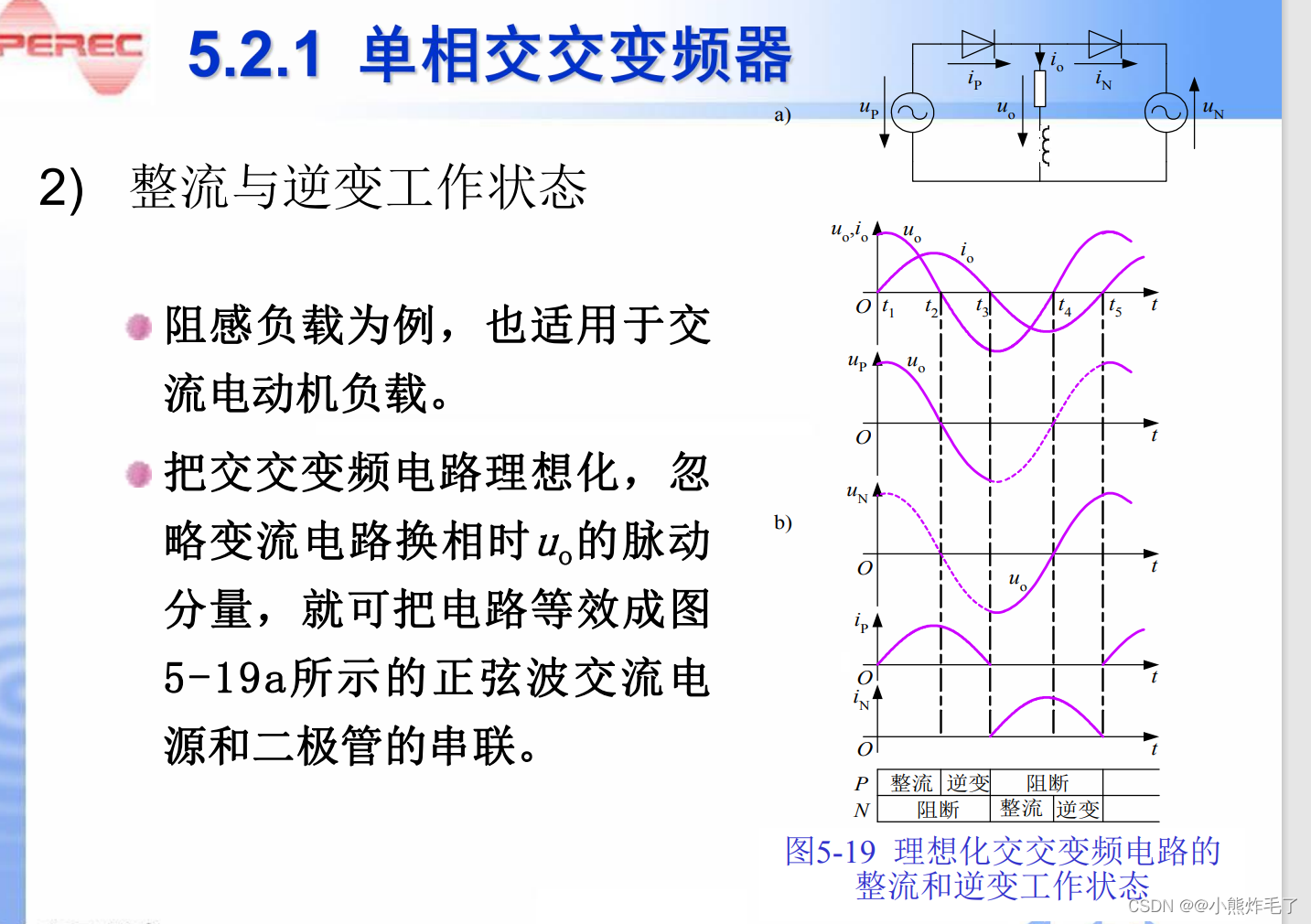

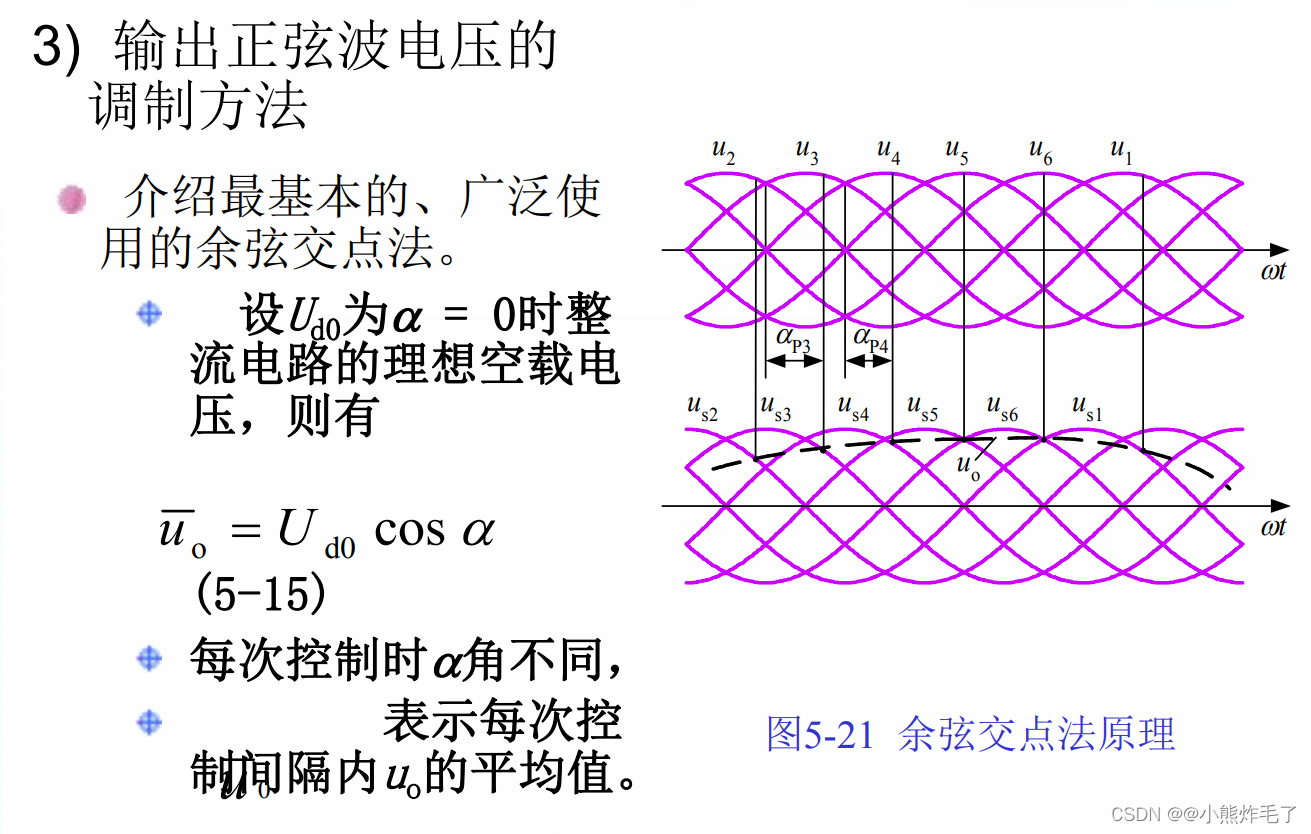

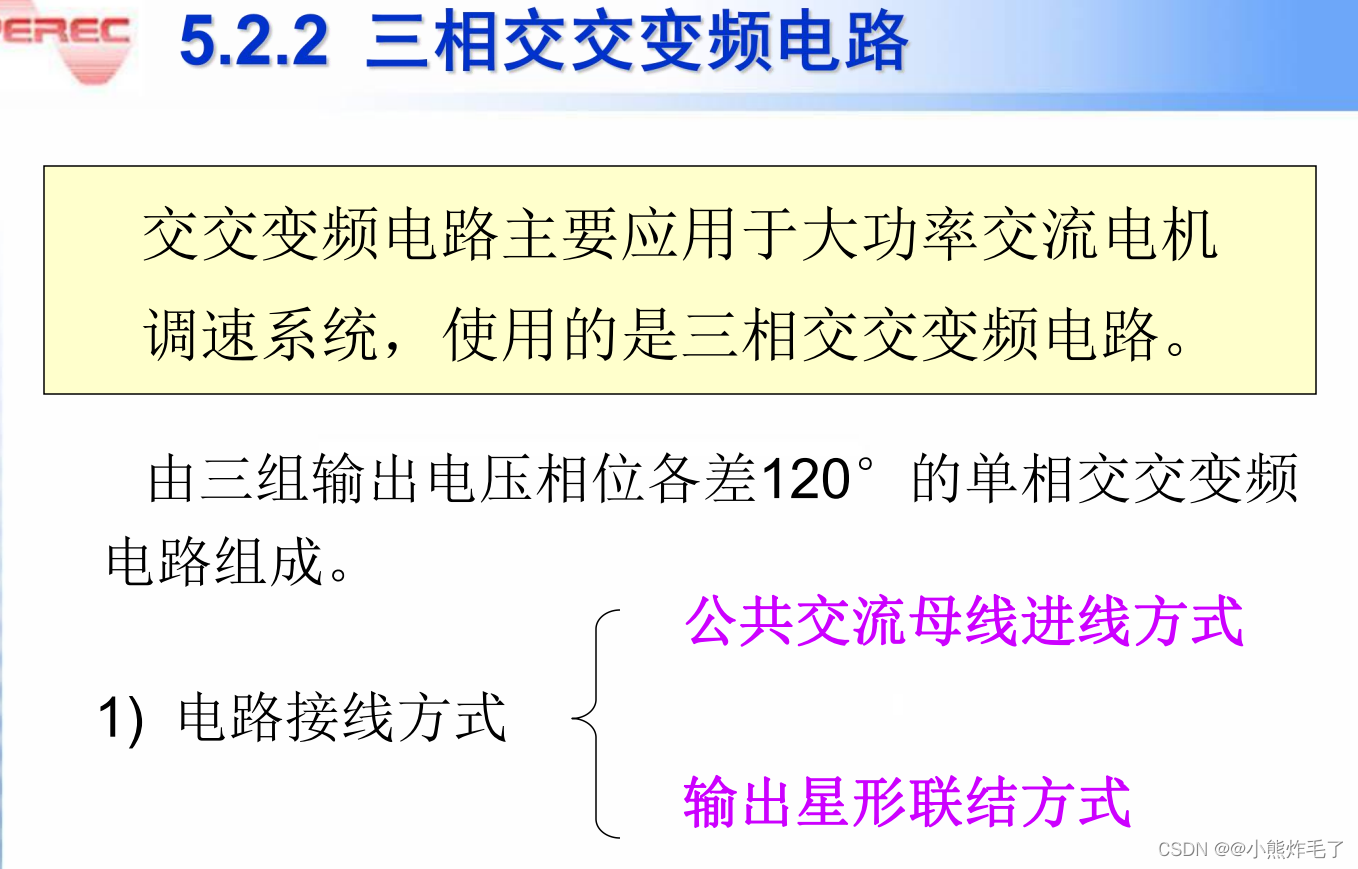

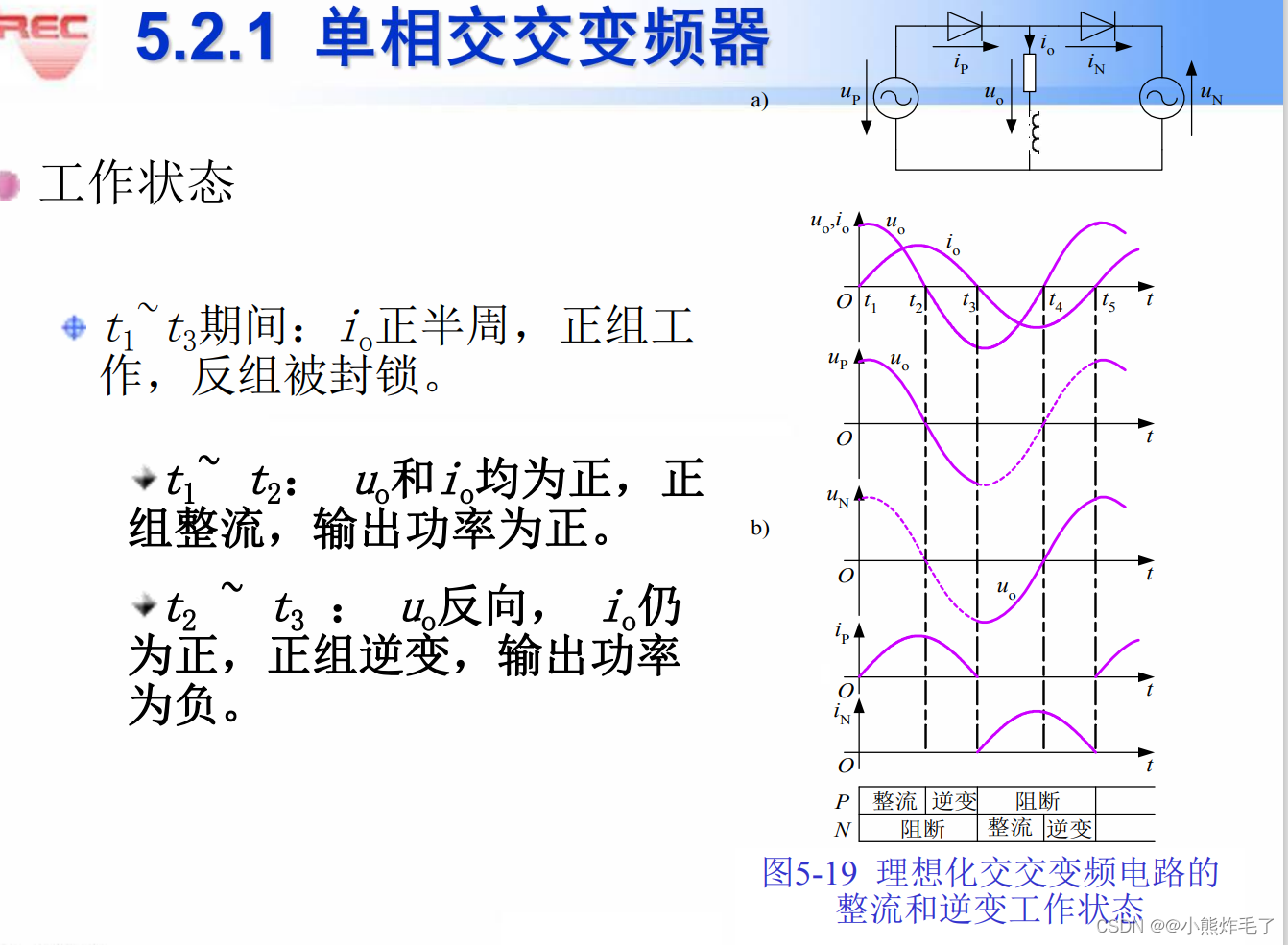

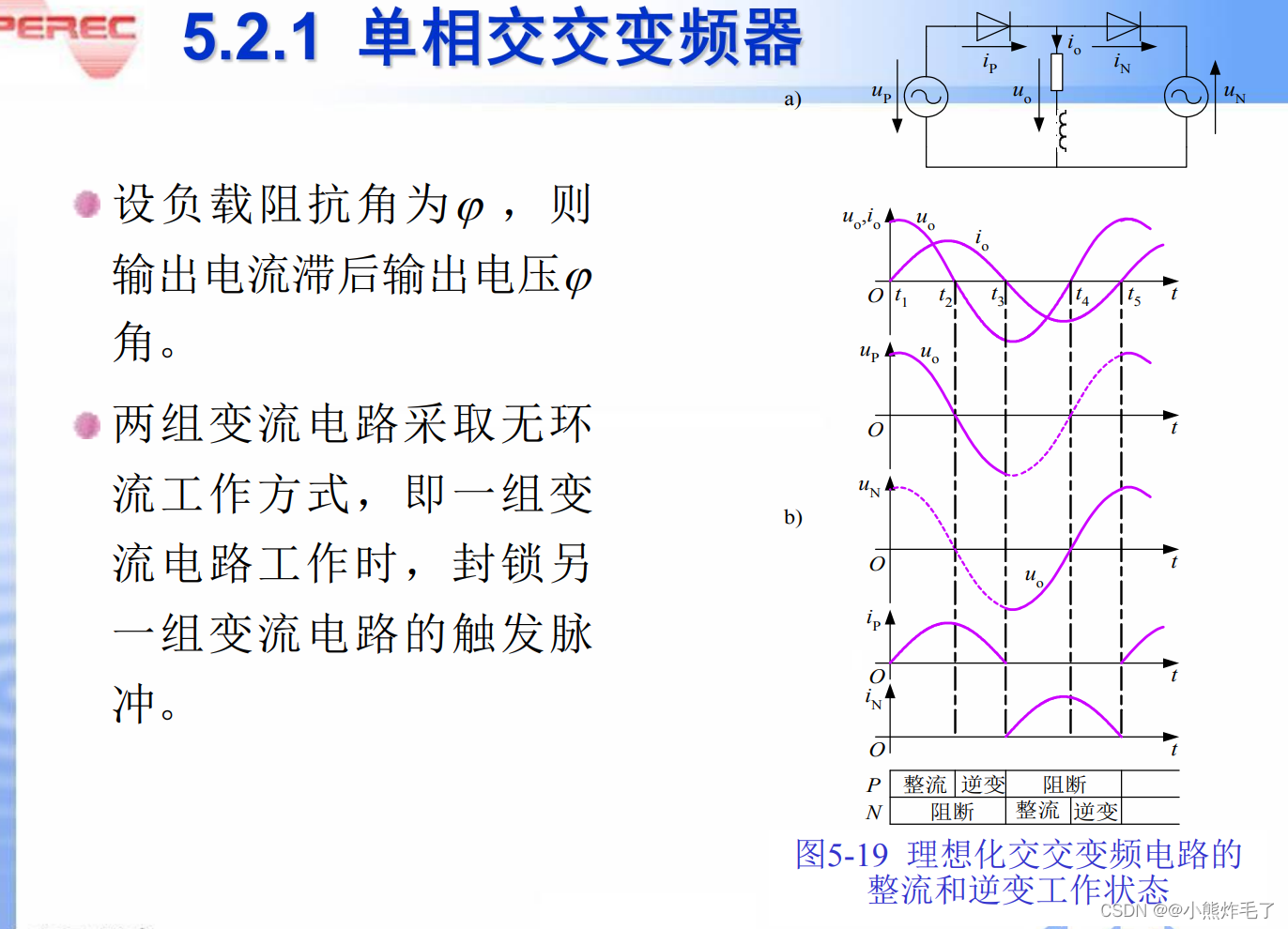

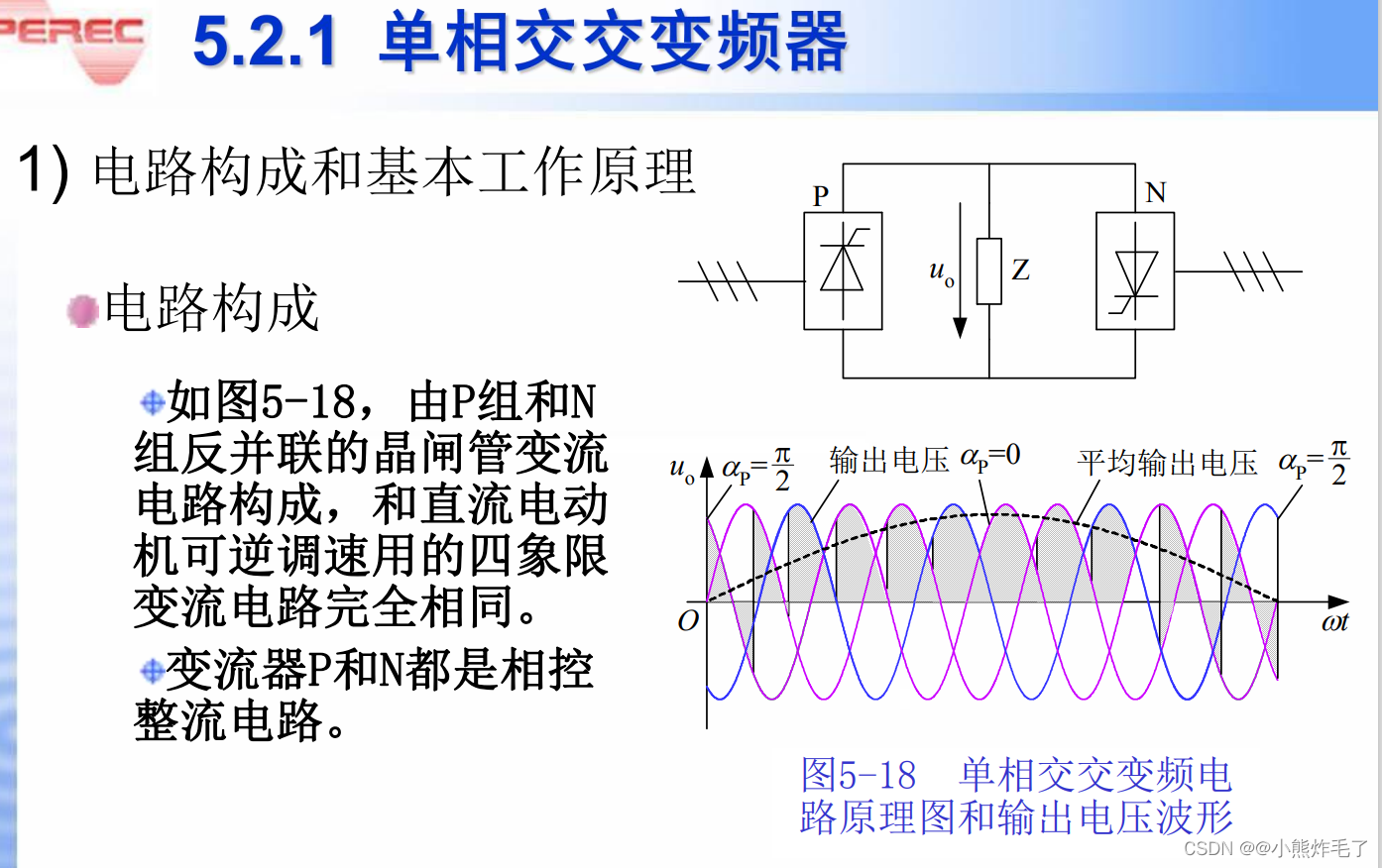

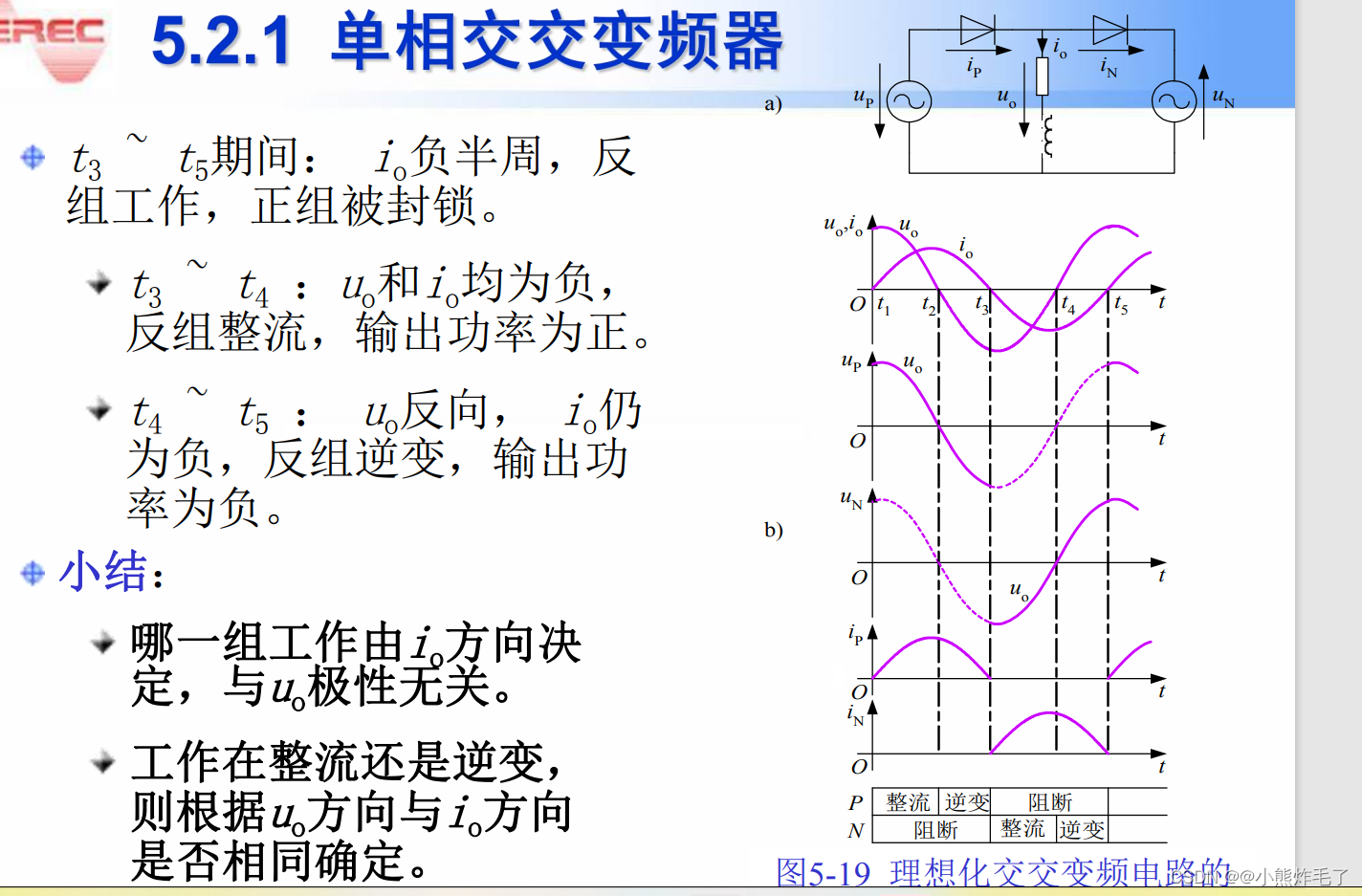

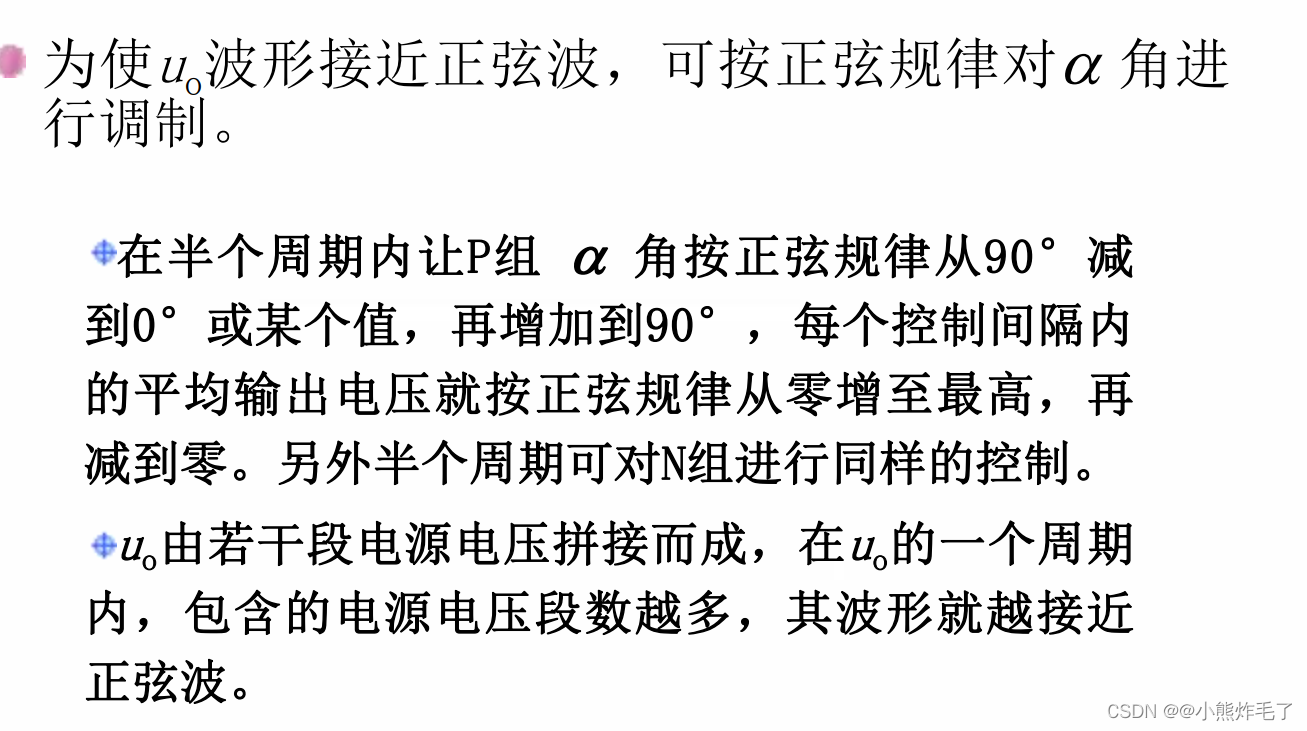

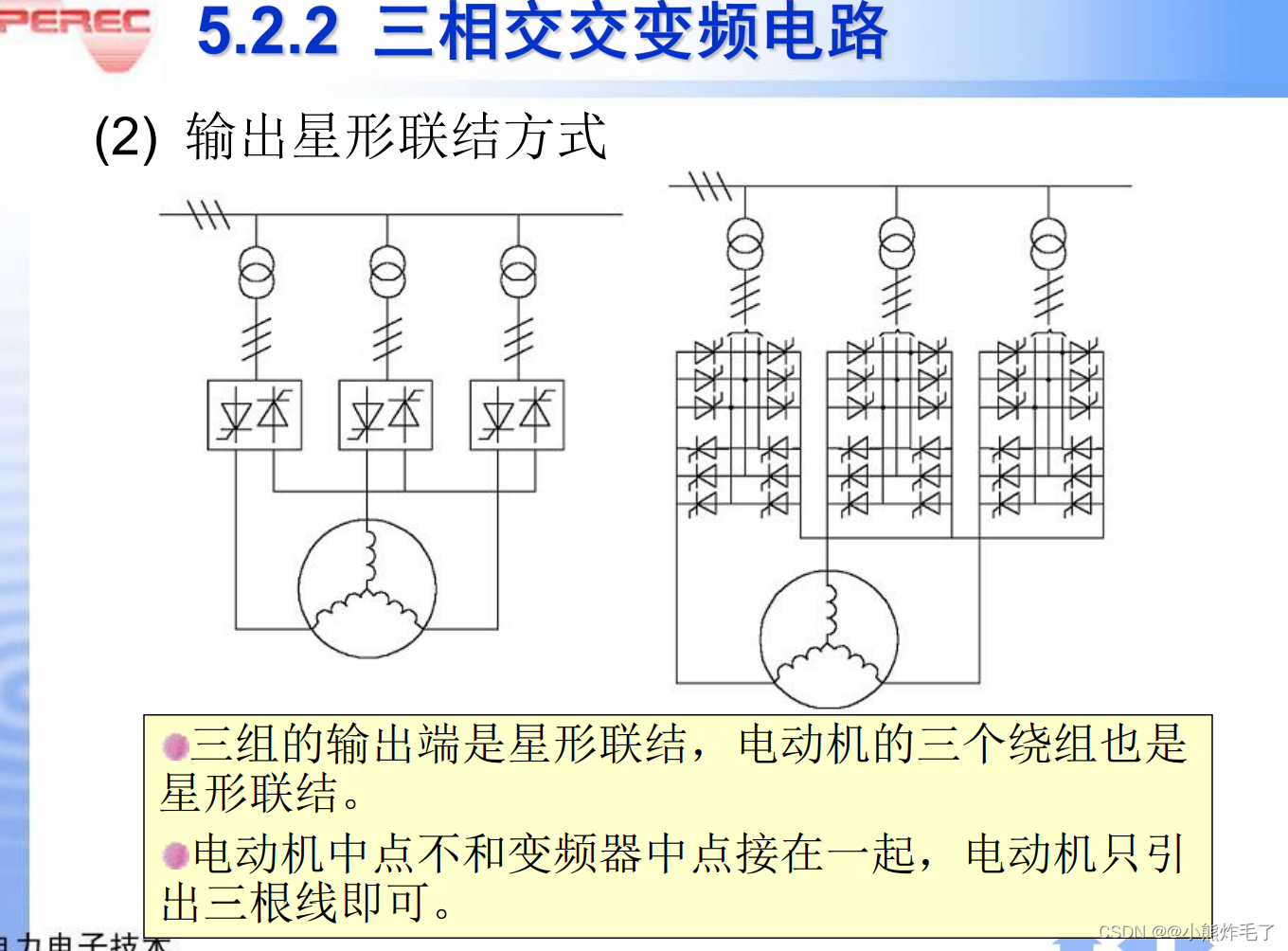

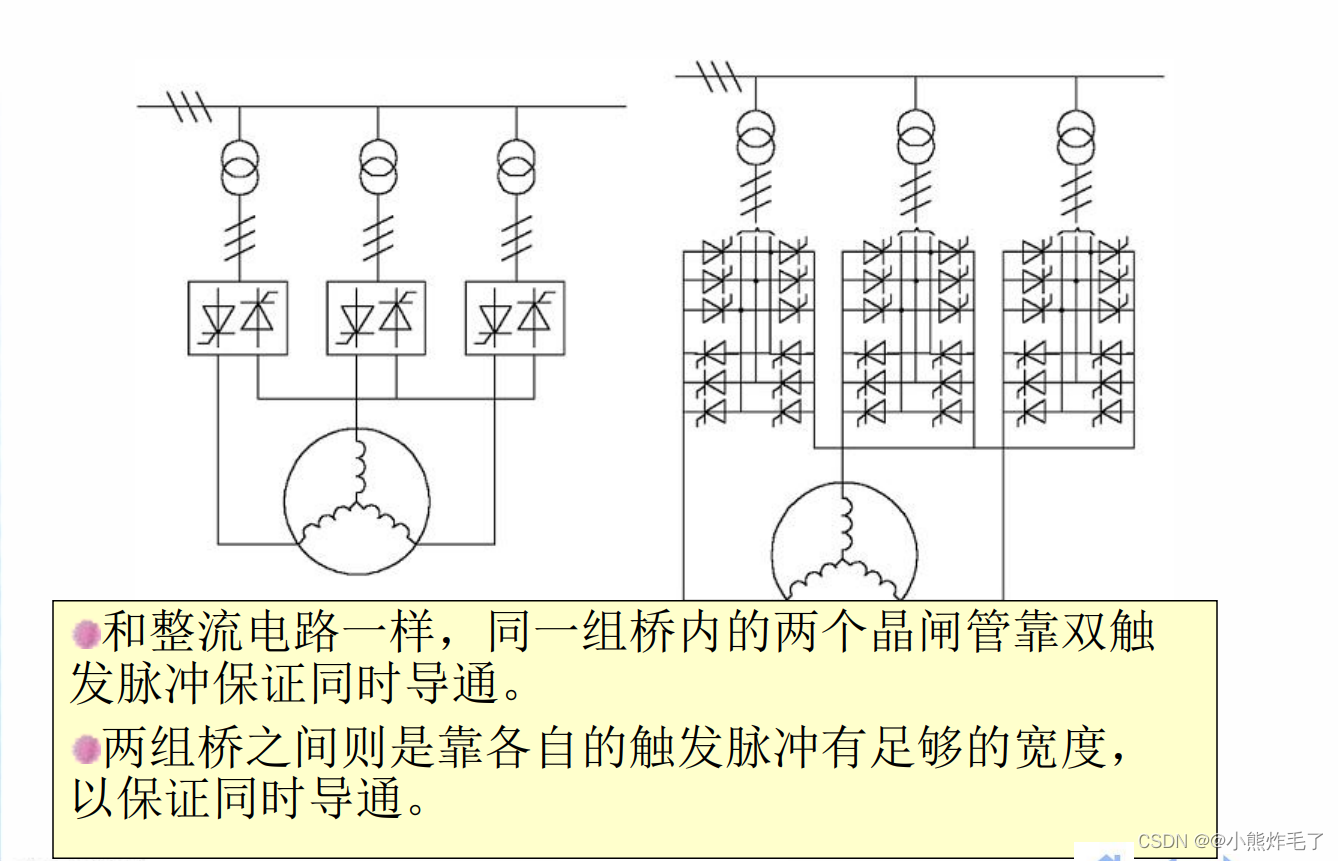

2.原理
请添加图片描述

请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述请添加图片描述

请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
完~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
