基于STM32的智能节能风扇设计

引言

随着物联网技术的快速发展，智能家居设备逐渐走入人们的生活。智能风扇作为其中的一员，不仅能够提供传统风扇的基本功能，还能通过智能化控制和节能设计，提升用户体验并降低能耗。本文将详细介绍如何基于STM32微控制器设计一款智能节能风扇，涵盖硬件选型、电路设计、软件编程以及功能实现等方面。

硬件选型

1. 微控制器

选择STM32F103C8T6作为主控芯片，该芯片具有以下特点：

• 32位ARM Cortex-M3内核，主频72MHz
• 64KB Flash，20KB SRAM
• 丰富的GPIO、定时器、串口等外设
• 低功耗模式，适合节能设计

2. 电机驱动

选用L298N电机驱动模块，该模块具有以下特点：

• 双H桥驱动，可驱动直流电机或步进电机
• 最大输出电流2A，电压范围5V-35V
• 内置续流二极管，保护电路

3. 温湿度传感器

选用DHT11温湿度传感器，该传感器具有以下特点：

• 测量范围：湿度20-90%RH，温度0-50℃
• 数字信号输出，单总线通信
• 低功耗，适合长时间工作

4. 无线通信模块

选用ESP8266 WiFi模块，该模块具有以下特点：

• 支持802.11 b/g/n协议
• 内置TCP/IP协议栈，支持AT指令
• 低功耗，适合远程控制

5. 电源管理

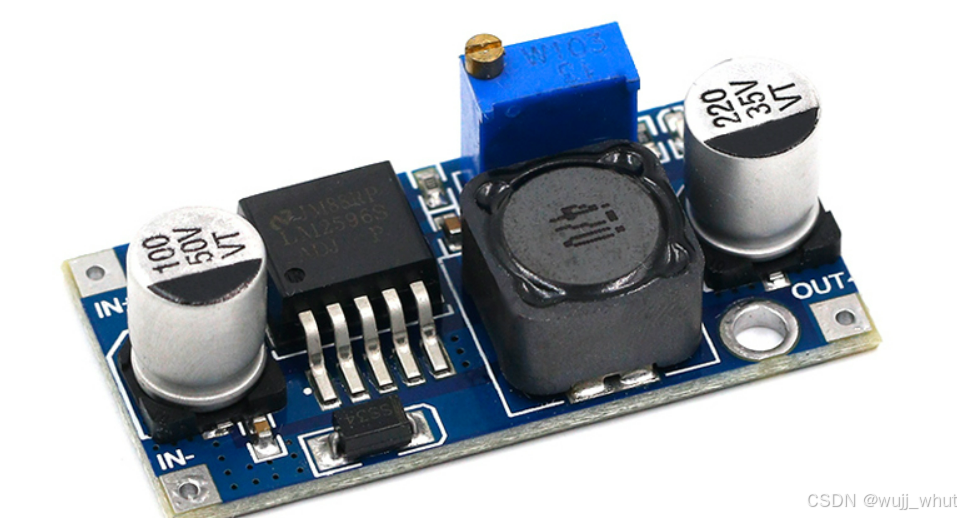

选用LM2596降压模块，该模块具有以下特点：

• 输入电压范围4.5V-40V
• 输出电压可调，最大输出电流3A
• 高效率，适合节能设计


电路设计

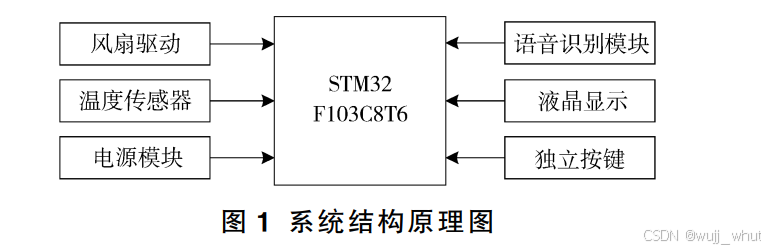

1. 主控电路

STM32F103C8T6通过GPIO与L298N、DHT11、ESP8266等模块连接。具体连接方式如下：

• PA0-PA3：连接L298N的IN1-IN4，控制电机正反转
• PA4：连接DHT11的数据引脚，读取温湿度数据
• PA9-PA10：连接ESP8266的TX-RX，实现串口通信


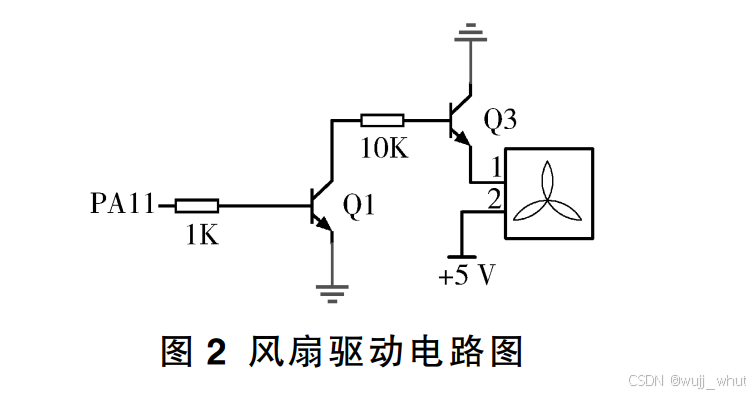

2. 电机驱动电路

L298N模块的OUT1-OUT2连接风扇电机的正负极，通过控制IN1-IN4的电平实现电机的正反转和调速。

3. 温湿度传感器电路

DHT11的数据引脚通过一个4.7K上拉电阻连接到STM32的PA4引脚，VCC和GND分别连接电源和地。

4. 无线通信电路

ESP8266模块的TX-RX分别连接STM32的PA9-PA10，VCC和GND分别连接电源和地。

5. 电源管理电路

LM2596模块的输入端连接12V电源，输出端调整为5V，为STM32、L298N、DHT11、ESP8266等模块供电。

软件编程

1. 开发环境

使用Keil uVision5作为开发环境，配置STM32的工程文件，编写C语言代码。

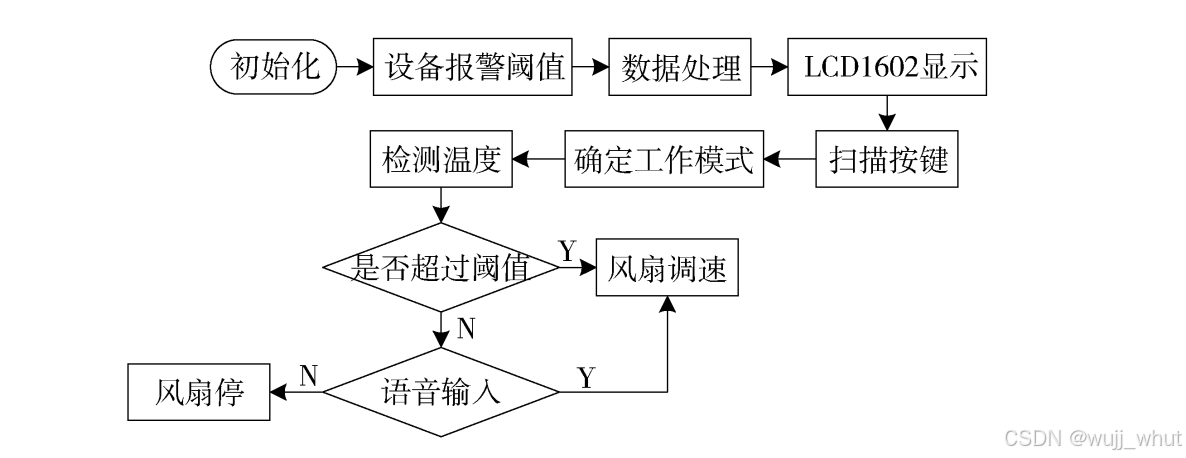

2. 主程序框架

#include "stm32f10x.h"
#include "dht11.h"
#include "esp8266.h"
#include "motor.h"

void SystemInit(void) {
    // 系统初始化
    RCC_Configuration();
    GPIO_Configuration();
    USART_Configuration();
    TIM_Configuration();
}

int main(void) {
    SystemInit();
    DHT11_Init();
    ESP8266_Init();
    Motor_Init();

    while (1) {
        // 读取温湿度数据
        uint8_t temperature = DHT11_Read_Temperature();
        uint8_t humidity = DHT11_Read_Humidity();

        // 根据温湿度控制电机转速
        if (temperature > 30 || humidity > 70) {
            Motor_Set_Speed(100); // 全速运行
        } else if (temperature > 25 || humidity > 60) {
            Motor_Set_Speed(75); // 中速运行
        } else {
            Motor_Set_Speed(50); // 低速运行
        }

        // 远程控制
        if (ESP8266_Receive_Data() == '1') {
            Motor_Set_Speed(100); // 远程全速运行
        } else if (ESP8266_Receive_Data() == '0') {
            Motor_Set_Speed(0); // 远程关闭
        }

        Delay_ms(1000); // 延时1秒
    }
}

3. 温湿度读取

#include "dht11.h"

void DHT11_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
}

uint8_t DHT11_Read_Temperature(void) {
    // 读取温度数据
    uint8_t data[5];
    DHT11_Read_Data(data);
    return data[2];
}

uint8_t DHT11_Read_Humidity(void) {
    // 读取湿度数据
    uint8_t data[5];
    DHT11_Read_Data(data);
    return data[0];
}

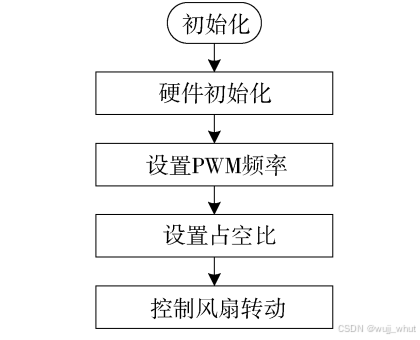

4. 电机控制

#include "motor.h"

void Motor_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
}

void Motor_Set_Speed(uint8_t speed) {
    // 设置电机转速
    if (speed == 0) {
        GPIO_ResetBits(GPIOA, GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3);
    } else if (speed <= 50) {
        GPIO_SetBits(GPIOA, GPIO_Pin_0);
        GPIO_ResetBits(GPIOA, GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3);
    } else if (speed <= 75) {
        GPIO_SetBits(GPIOA, GPIO_Pin_0 | GPIO_Pin_1);
        GPIO_ResetBits(GPIOA, GPIO_Pin_2 | GPIO_Pin_3);
    } else {
        GPIO_SetBits(GPIOA, GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3);
    }
}

5. 无线通信

#include "esp8266.h"

void ESP8266_Init(void) {
    USART_InitTypeDef USART_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO, ENABLE);
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
    USART_InitStructure.USART_BaudRate = 115200;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(USART1, &USART_InitStructure);
    USART_Cmd(USART1, ENABLE);
}

uint8_t ESP8266_Receive_Data(void) {
    // 接收数据
    while (USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET);
    return USART_ReceiveData(USART1);
}

功能实现

1. 温湿度控制

通过DHT11传感器实时监测环境温湿度，根据设定的阈值自动调整风扇转速。例如，当温度超过30℃或湿度超过70%时，风扇全速运行；当温度在25℃-30℃或湿度在60%-70%时，风扇中速运行；其他情况下，风扇低速运行。

2. 远程控制

通过ESP8266 WiFi模块，用户可以通过手机APP或网页远程控制风扇的开关和转速。例如，发送字符’1’使风扇全速运行，发送字符’0’关闭风扇。

3. 节能设计

通过智能化的温湿度控制和优化的硬件选型，风扇能够根据环境条件自动调整运行状态，避免不必要的能耗。此外，STM32的低功耗模式和LM2596的高效电源管理进一步降低了系统的整体功耗。

结论

本文详细介绍了基于STM32的智能节能风扇的设计过程，包括硬件选型、电路设计、软件编程以及功能实现等方面。通过智能化的控制和优化的硬件选型，实现了风扇的高效节能运行和远程控制。该设计不仅提升了用户体验，还降低了能耗，具有广泛的应用前景。

---
