关于MC34063升压升不上去以及发热发烫的问题小结

MC34064芯片，可作为升压或者降压芯片，其芯片参数大家可以在网上找到数据手册查看，这里不做多的赘述 。下面来讲一下鄙人在用这个芯片做升压电路时遇到的问题以及解决方法。

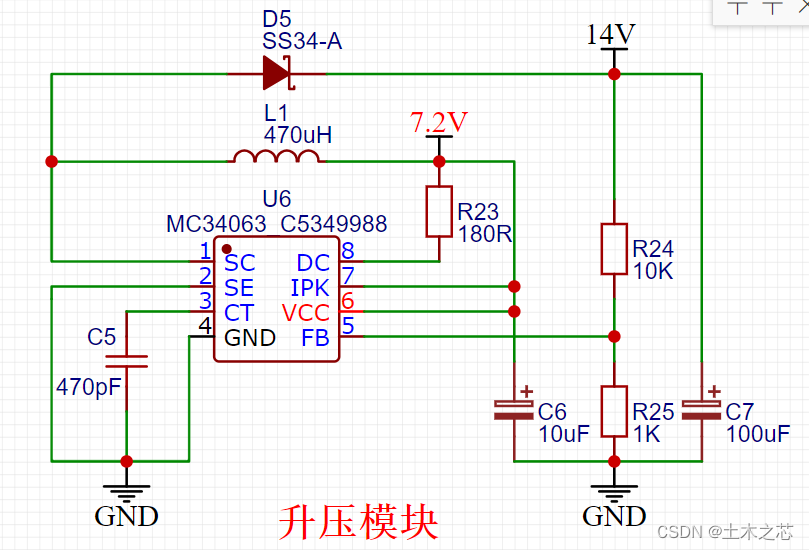

升压原理图 如下：



1.二极管反接。这一种情况就是对二极管的标注不熟悉所引起的，只需要把其方向换回正确的即可 （PS：一般肖基特二极管有横线的一头即是反向无限大的一端）。

2.定时电容容值选错。这个问题会引发芯片发烫，或者14V升压升不上去，所以焊接的时候一定要 确定这个电容的容值是对应的（这里用470pF的陶瓷电容）。

3.外接电阻阻值选错。根据升压公式：Vout=Vf*（1+R2/R1），其中Vf=1.25V，R2为与输出电压相接的电阻，R1位第5引脚反馈检测的相接的电阻，这两个电阻是控制输出电压大小的。

4.电感的电感量选错。这里的470uH是与电感上标出470是不同的，电感上标出的470是指47乘10的0次方，真正的电感指值只有47uh，差了一个单位级别，应该换为标出471的电感封装，否则轻则电感发烫，无法正常升压，重则电路板会发生爆炸。

5.钽电容短路。这个情况是因为钽电容外表无任何损坏，但是用万能表蜂鸣档一检测是通路，它所带来的后果是电感发热，升压只有零点几伏，重新换上一个相应容值的钽电容即可。

上面的这几点是鄙人在使用MC34063时遇到的部分问题，大家若遇到有其他问题，欢迎评论区留言，相互交流，多多指正（手动抱拳）！
