使用ArcGIS进行DEM分析

一、实验名称：

DEM分析

二、实验目的：

通过本实验练习，掌握DEM的建立与应用基本方法。

三、实验内容和要求：

实验内容：

利用ARCGIS软件相关分析工具及实验数据，创建DEM，并计算相应坡度的区域面积，以及提取特定等值线。

实验数据：Pnt.txt

实验要求：

1. 要求熟练掌握由点坐标文件建立DEM的方法（先由点文件生成点要素，由点创建TIN）；（投影坐标系：Gauss Kruger ，Xian 1980 ，Xian 1980 3 Degree GK Zone 35）

2．要求将TIN转为栅格，并对栅格进行表面分析；

3．进行坡度分析，进行栅格重分类，通过添加面积字段计算坡度<15的区域面积；

4. 提取值为2125的等值线。

四、实验步骤：

（详细描述各个步骤，必要的地方用截图说明）

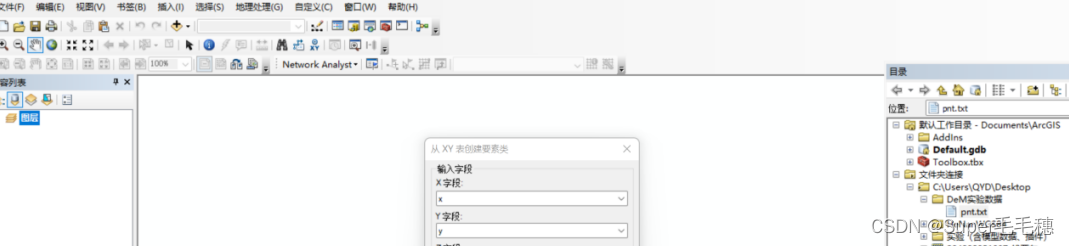

1. （1）右键DEM实验数据，先由点文件生成点要素；

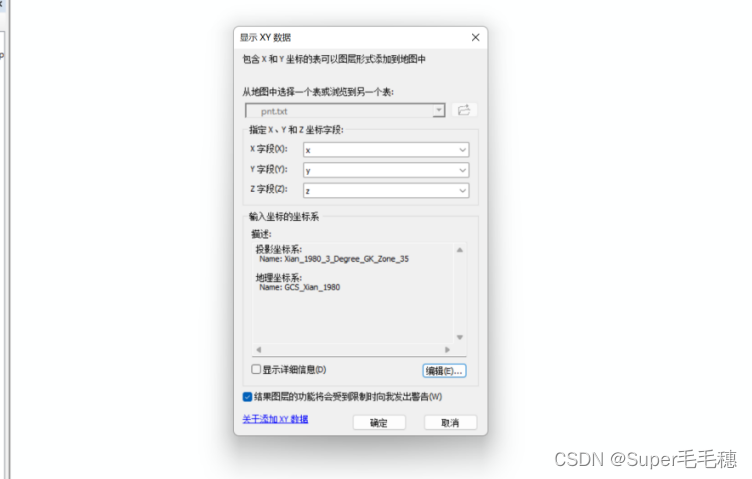

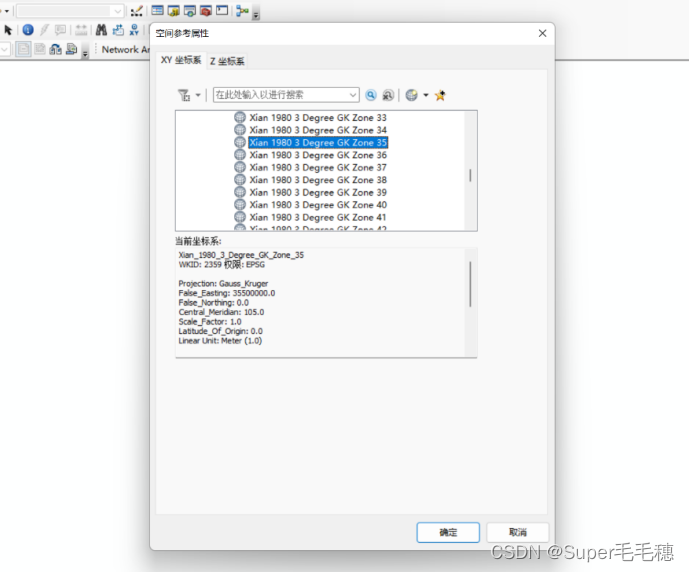

（2）选择投影坐标系：Gauss Kruger ，Xian 1980 ，Xian 1980 3 Degree GK Zone 35；

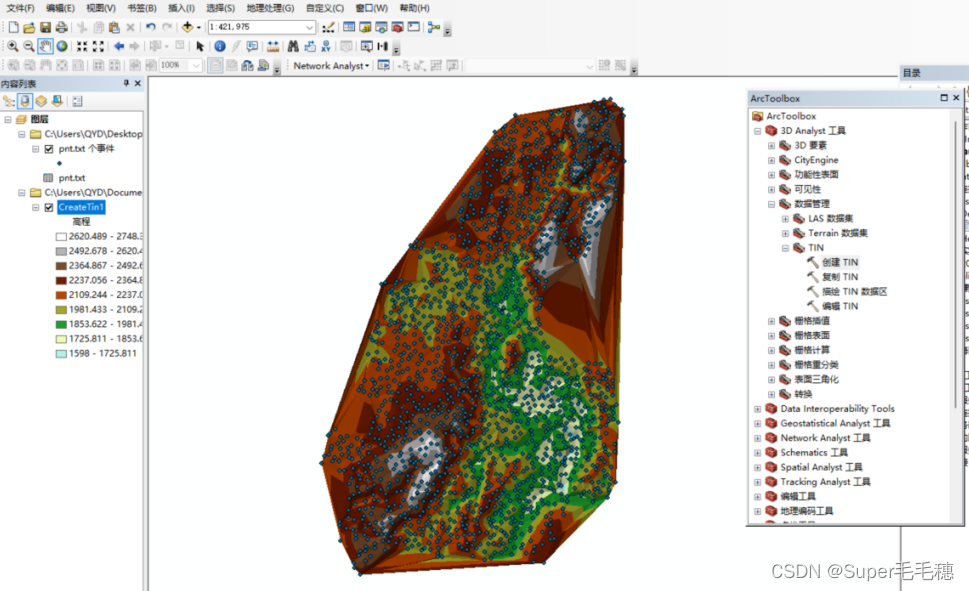

（3）将数据加载出来；

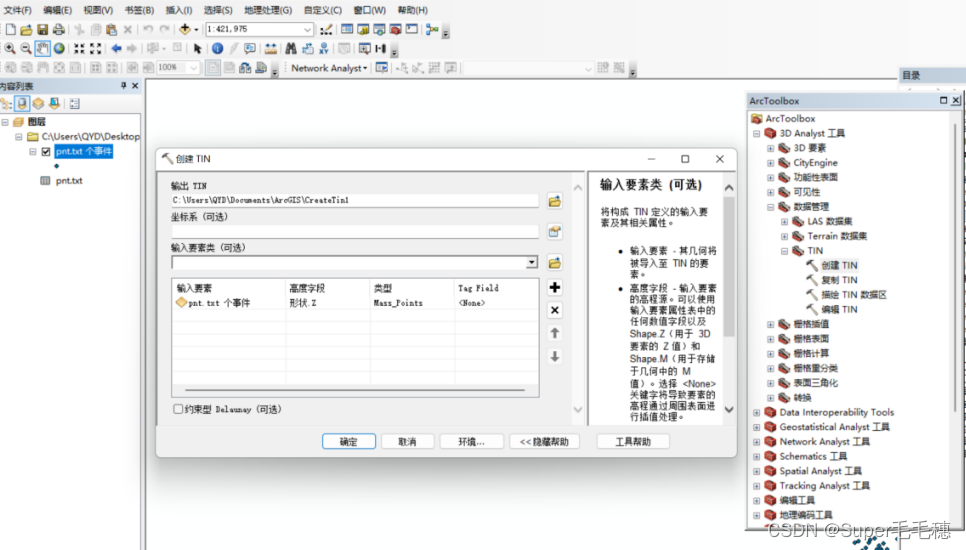

（4）打开ArcToolbox工具箱，选择数据管理TIN，创建TIN；

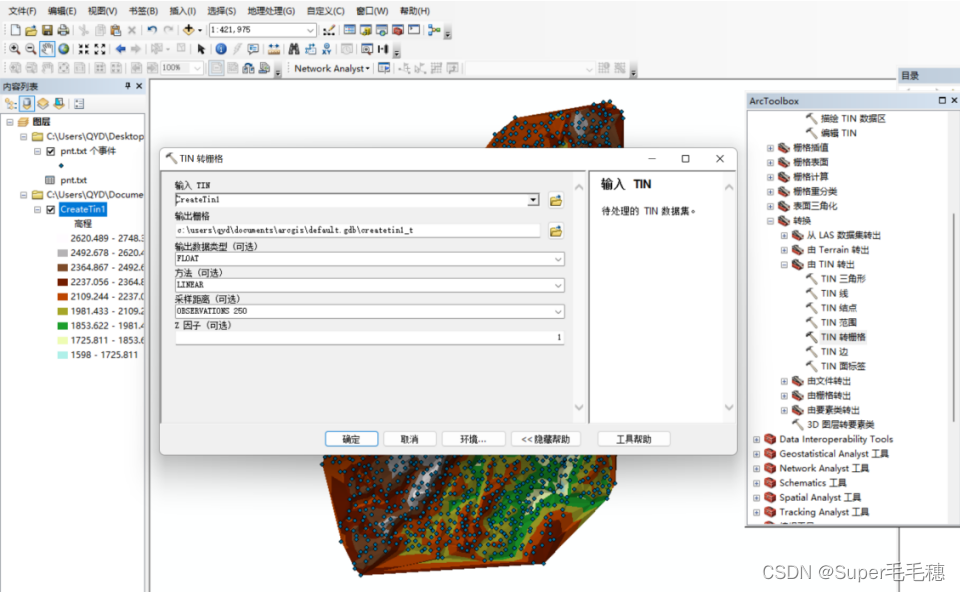

2.（1）打开ArcToolbox工具箱中转换工具，选择TIN转栅格，将TIN转为栅格；

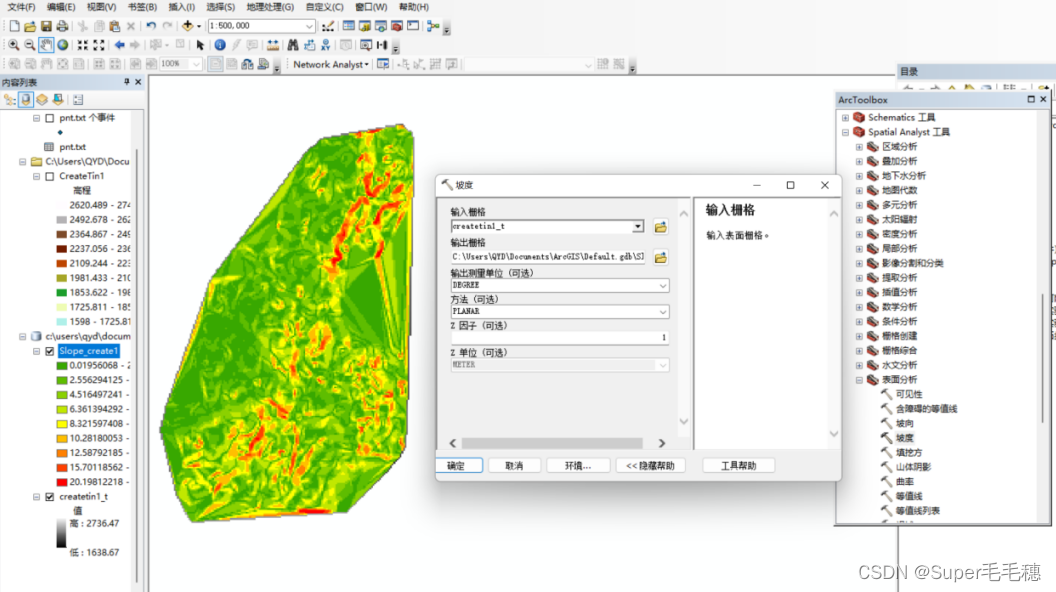

（2）打开ArcToolbox工具箱中Spatial Analyst工具，选择表面分析、坡度，进行坡度分析；

（3）在表面分析中选择坡向，进行坡向分析；

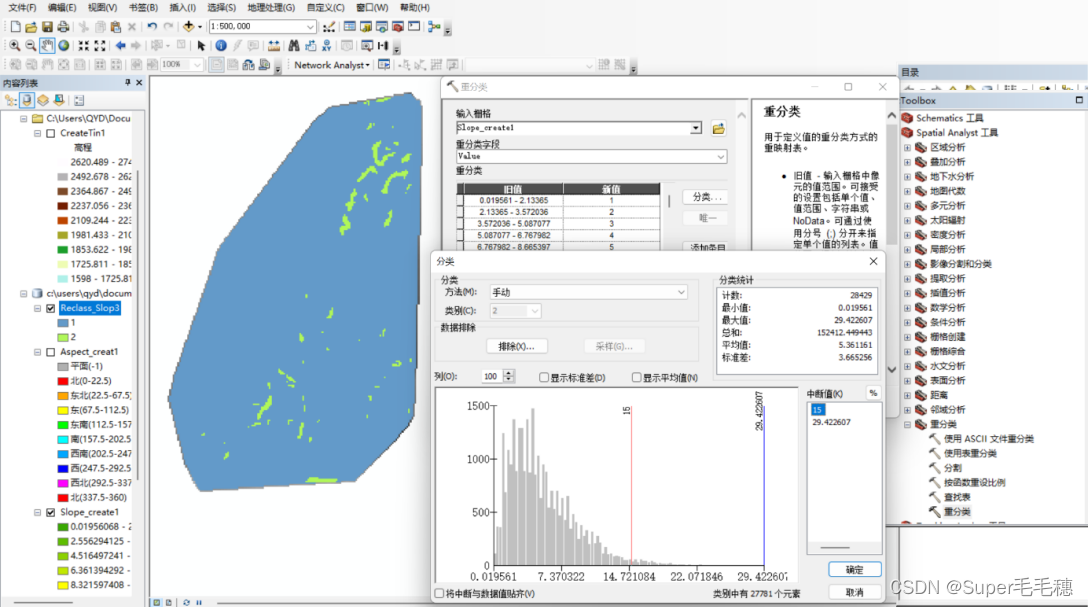

3.（1）打开ArcToolbox工具箱中Spatial Analyst工具，选择重分类，选择坡度分析数据，打开分类选择手动分类数值设置为15，进行栅格重分类；

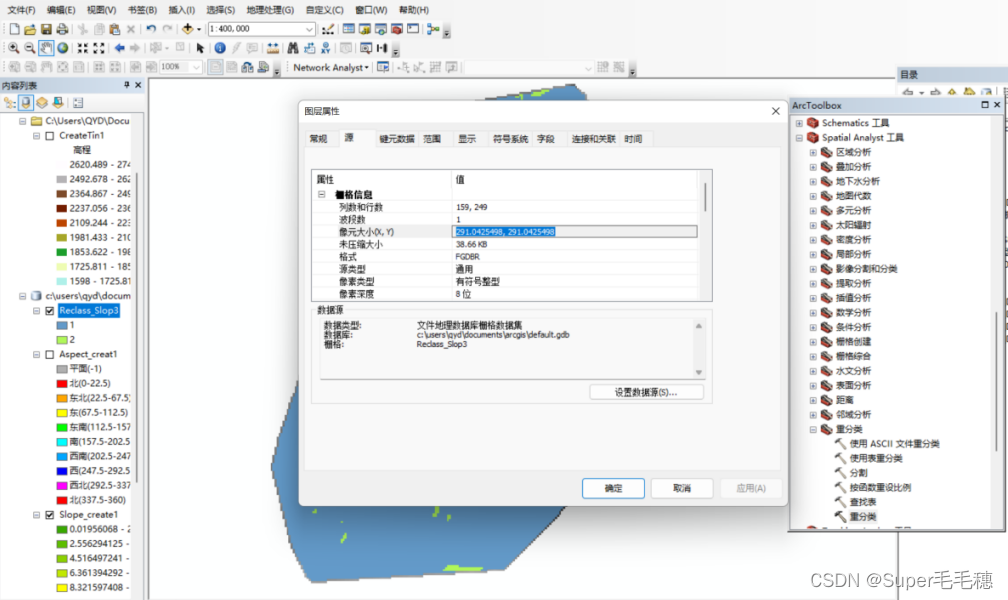

（2）查看分类后像元大小为291.0425498, 291.0425498；

（3）添加面积字段，类型选择双精度；

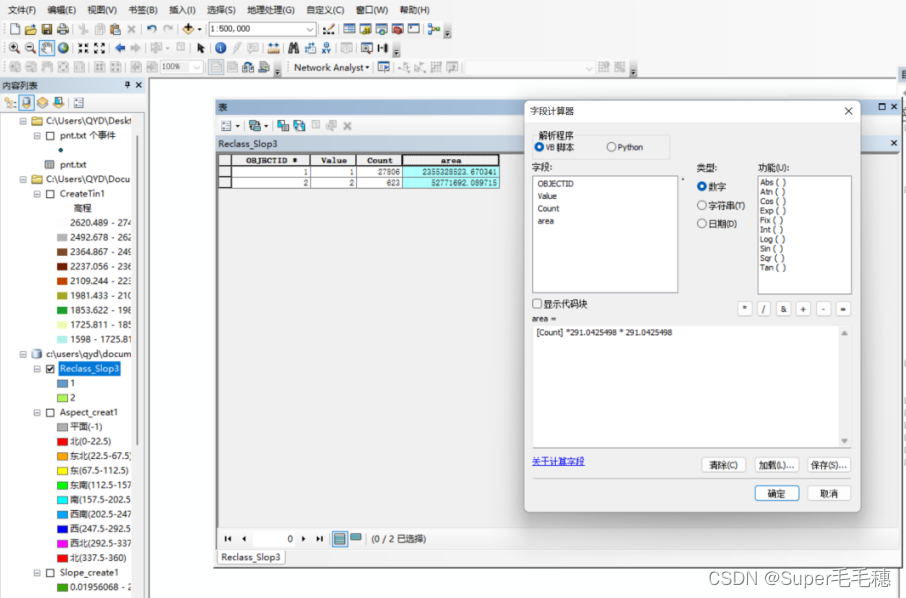

（4）打开字段计算器计算出坡度小于15的面积为：2355328523.670341，计算公式为：count*291.0425498*291.0425498，【count指的是不规则三角形的数量】【数量*面积】；

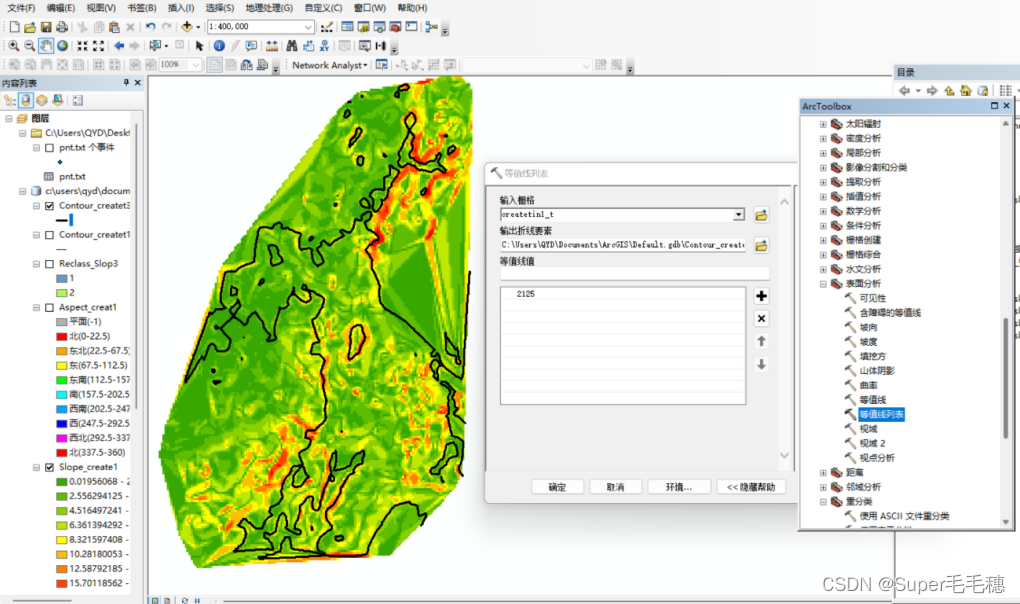

4.打开ArcToolbox工具箱中表面分析，打开等值线列表，输入参数，提取值为2125的等值线。

五、注意事项：

在添加面积字段计算坡度<15的区域面积时，添加的面积字段选择双精度，计算公式为：count*291.0425498*291.0425498，count指的是不规则三角形的数量，计算原理时：数量*面积。
