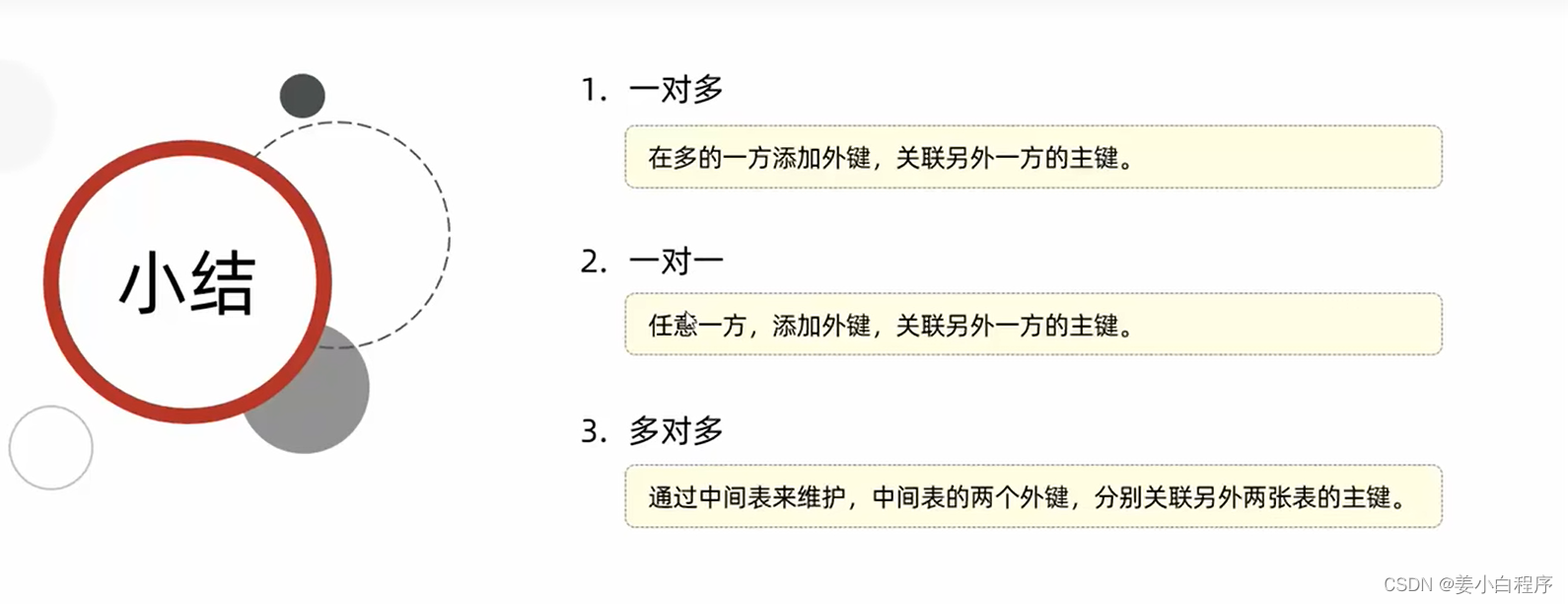

多表设计 案例

下面通过一个综合案例加深对于多表关系的理解，并掌握多表设计的流程。

需求

• 根据参考资料中提供的《苍穹外卖_管理后台》页面原型，设计分类管理、菜品管理、套餐管理模块的表结构。

步骤

1. 阅读页面原型及需求文档，分析各个模块涉及到的表结构，及表结构之间的关系。

2. 根据页面原型及需求文档，分析各个表结构中具体的字段及约束。

分析

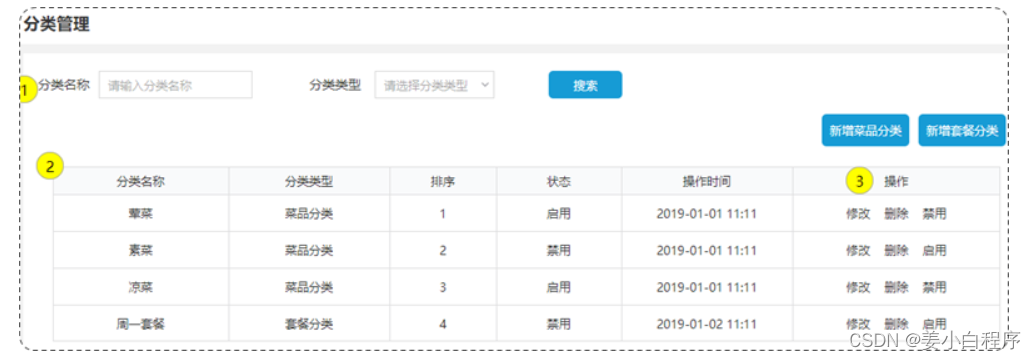

• 页面原型-分类管理

分类的信息：分类名称、分类类型[菜品/套餐]、分类排序、分类状态[禁用/启用]、分类的操作时间(修改时间)。

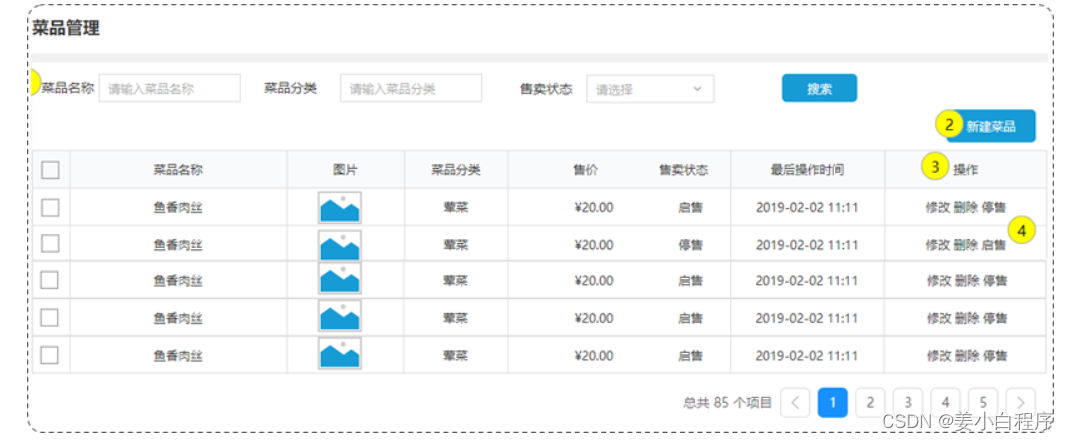

• 页面原型-菜品管理

菜品的信息：菜品名称、菜品图片、菜品分类、菜品售价、菜品售卖状态、菜品的操作时间(修改时间)。

思考：分类与菜品之间是什么关系？

• 思考逻辑：一个分类下可以有多个菜品吗？反过来再想一想，一个菜品会对应多个分类吗？

答案：一对多关系。一个分类下会有多个菜品，而一个菜品只能归属一个分类。

设计表原则：在多的一方，添加字段，关联属于一这方的主键。

在菜品表设置一个外健  在关联分类表的主健

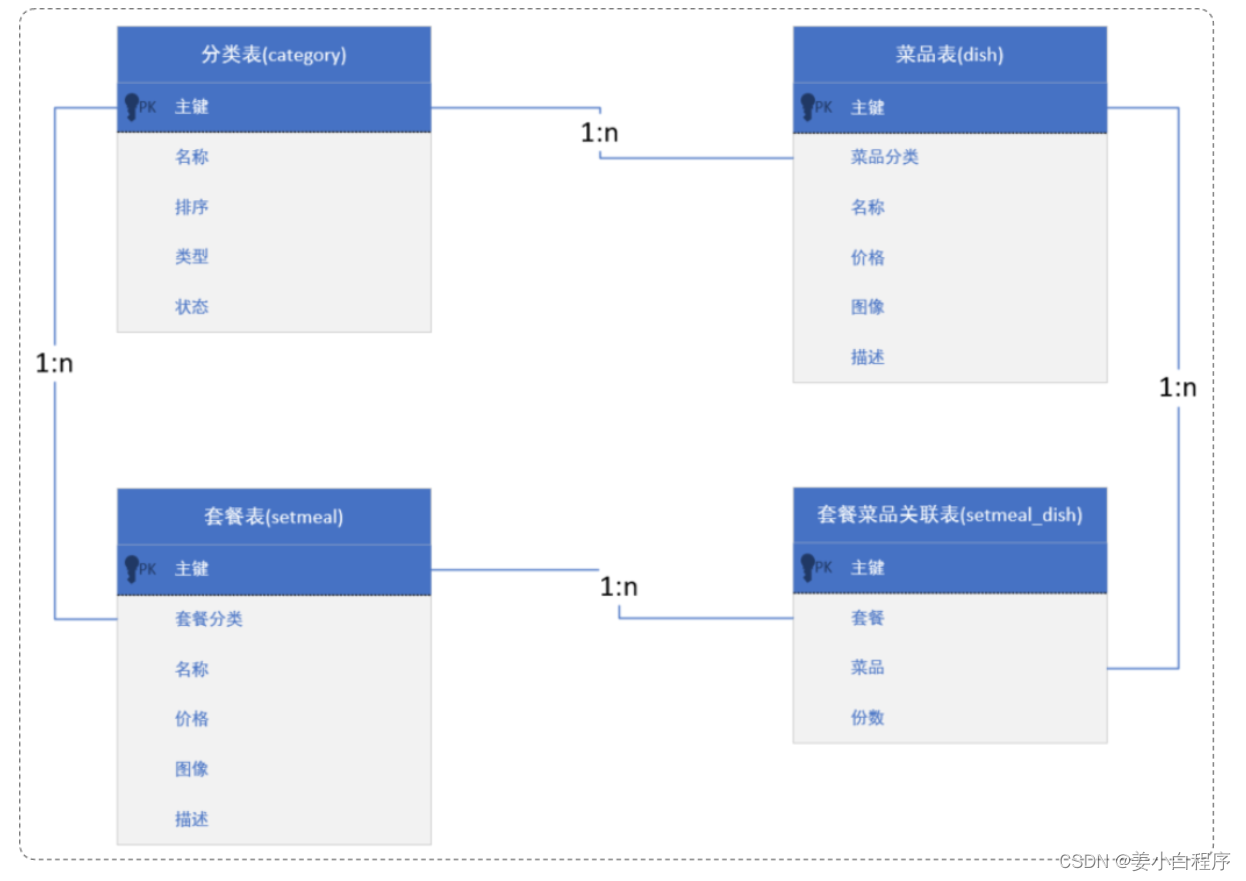

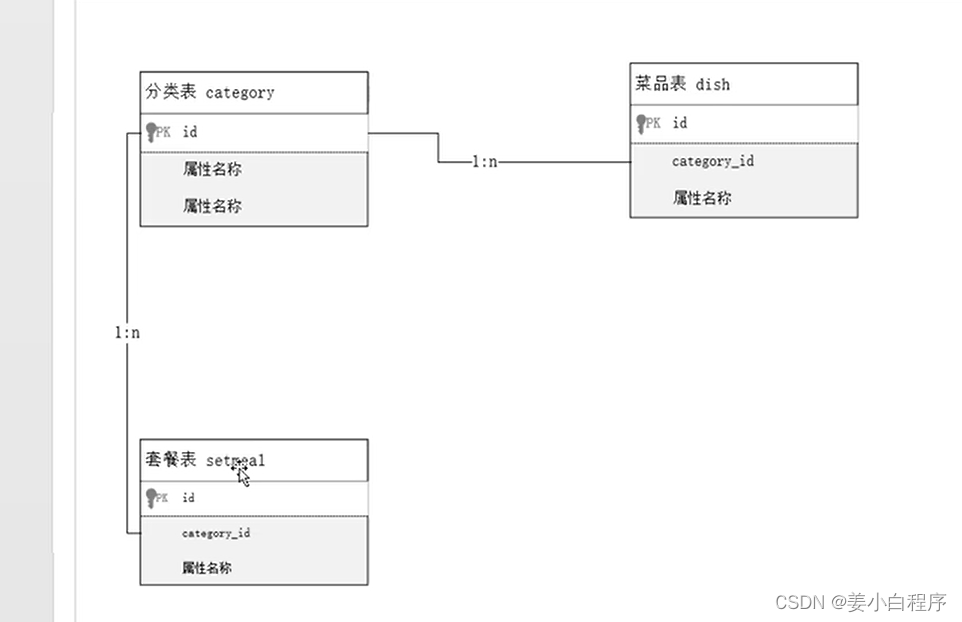

分类与菜品的关系    一对多

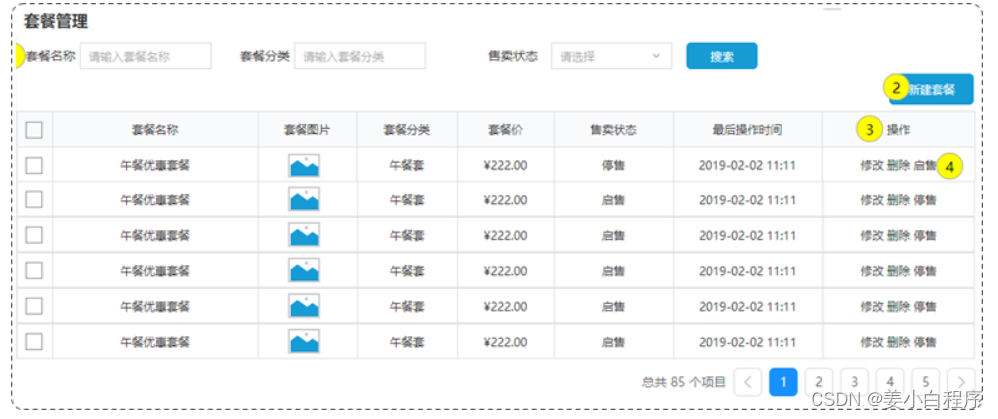

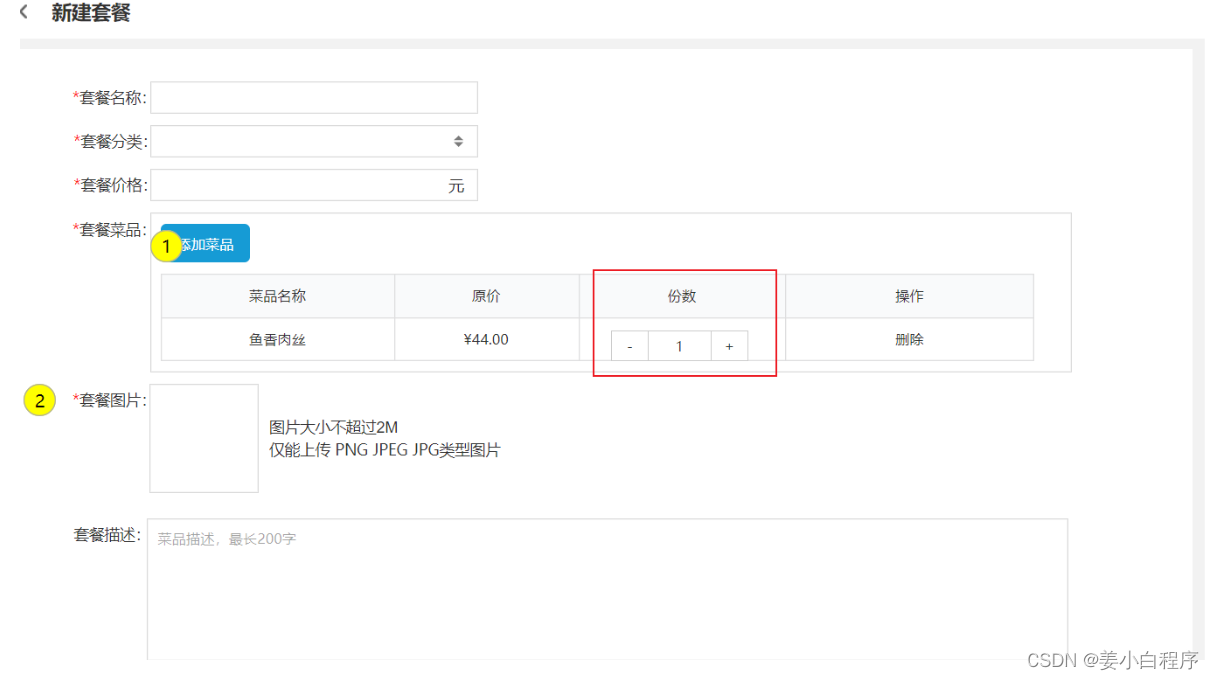

• 页面原型-套餐管理

套餐的信息：套餐名称、套餐图片、套餐分类、套餐价格、套餐售卖状态、套餐的操作时间。

思考：套餐与分类之间是什么关系？

• 思考逻辑：一个分类下可以有多个套餐吗？反过来再想一想，一个套餐品可以出现在多个分类中吗？

一对多关系。一个分类下会有多个套餐，而一个套餐只能归属一个分类。

设计表原则：在多的一方，添加字段，关联属于一这方的主键。

在套餐表设置一个外健    在关联分类表的主健

分类与套餐的关系    一对多

思考：套餐与菜品之间是什么关系？

• 思考逻辑：一个套餐下可以有多个菜品吗？反过来再想一想，一个菜品可以出现在多个套餐中吗？

答案：多对多关系。一个套餐下会有多个菜品，而一个菜品也可以出现在多个套餐中。

设计表原则：创建第三张中间表，建立两个字段分别关联菜品表的主键和套餐表的主键。

建立两个字段分别关联菜品表(dish_id)的主键和套餐表(setmal_id)的主键

   在一个套餐下面可以很多菜品  比如有鱼香肉丝  宫保鸡丁等     一个套餐可以关联多个菜品

             一个菜品可以在不同的套餐下面   比如 鱼香肉丝一个菜品  可以包含在不同套餐里面     一个菜品也可以关联多个套餐

所以是多对多的关系

分析页面原型及需求文档后，我们获得：

• 分类表

  • 业务字段：分类名称、分类类型、分类排序、分类状态

  • 基础字段：id(主键)、分类的创建时间、分类的修改时间

• 菜品表

  • 业务字段：菜品名称、菜品图片、菜品分类、菜品售价、菜品售卖状态

  • 基础字段：id(主键)、分类的创建时间、分类的修改时间

• 套餐表

  • 业务字段：套餐名称、套餐图片、套餐分类、套餐价格、套餐售卖状态

  • 基础字段：id(主键)、分类的创建时间、分类的修改时间

表结构之间的关系：

• 分类表 - 菜品表 ： 一对多

  • 在菜品表中添加字段(菜品分类)，关联分类表

• 菜品表 - 套餐表 ： 多对多

  • 创建第三张中间表(套餐菜品关联表)，在中间表上添加两个字段(菜品id、套餐id)，分别关联菜品表和分类表

表结构

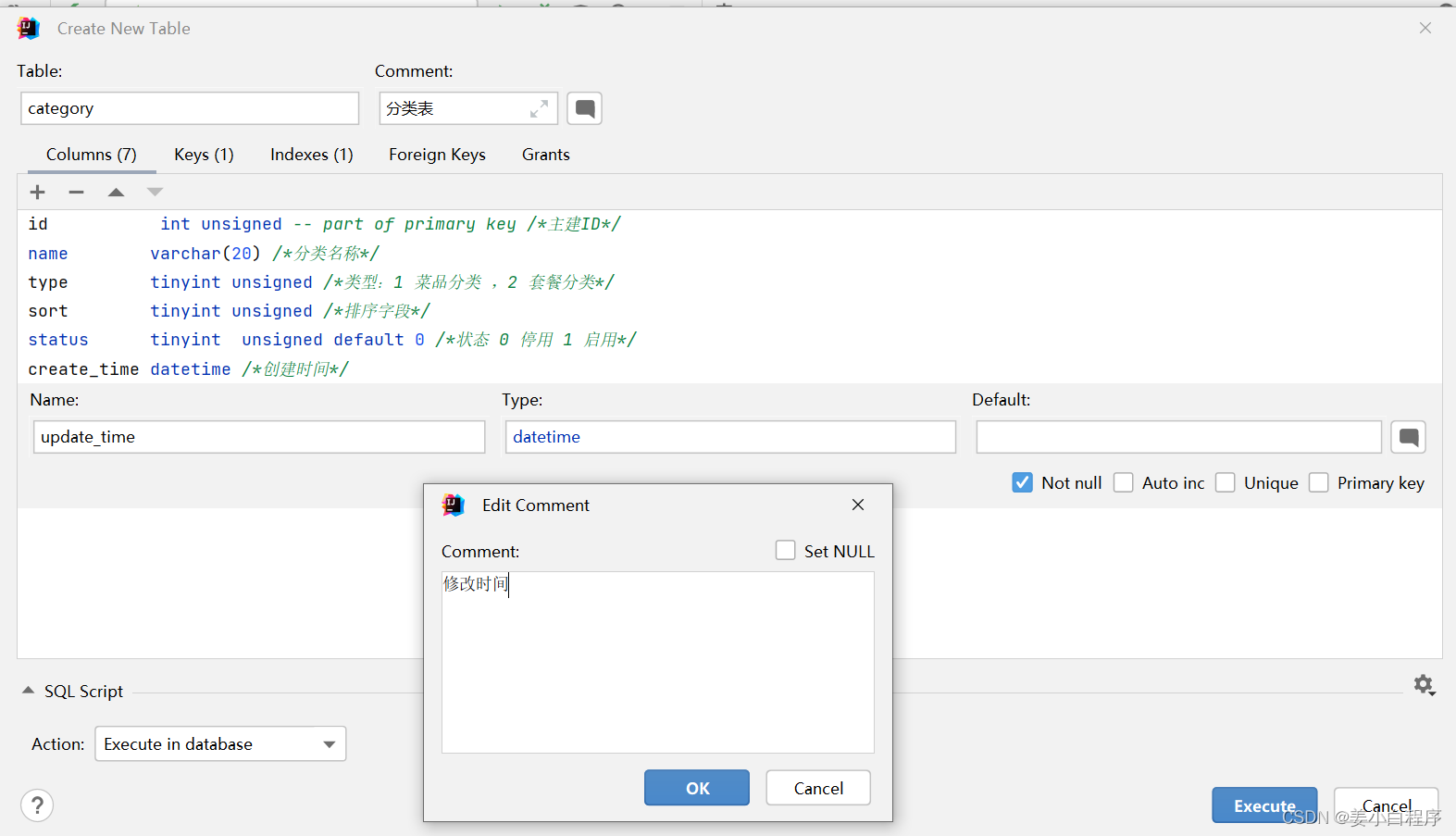

分类表：category

• 业务字段：分类名称、分类类型、分类排序、分类状态

• 基础字段：id(主键)、创建时间、修改时间

-- 分类表

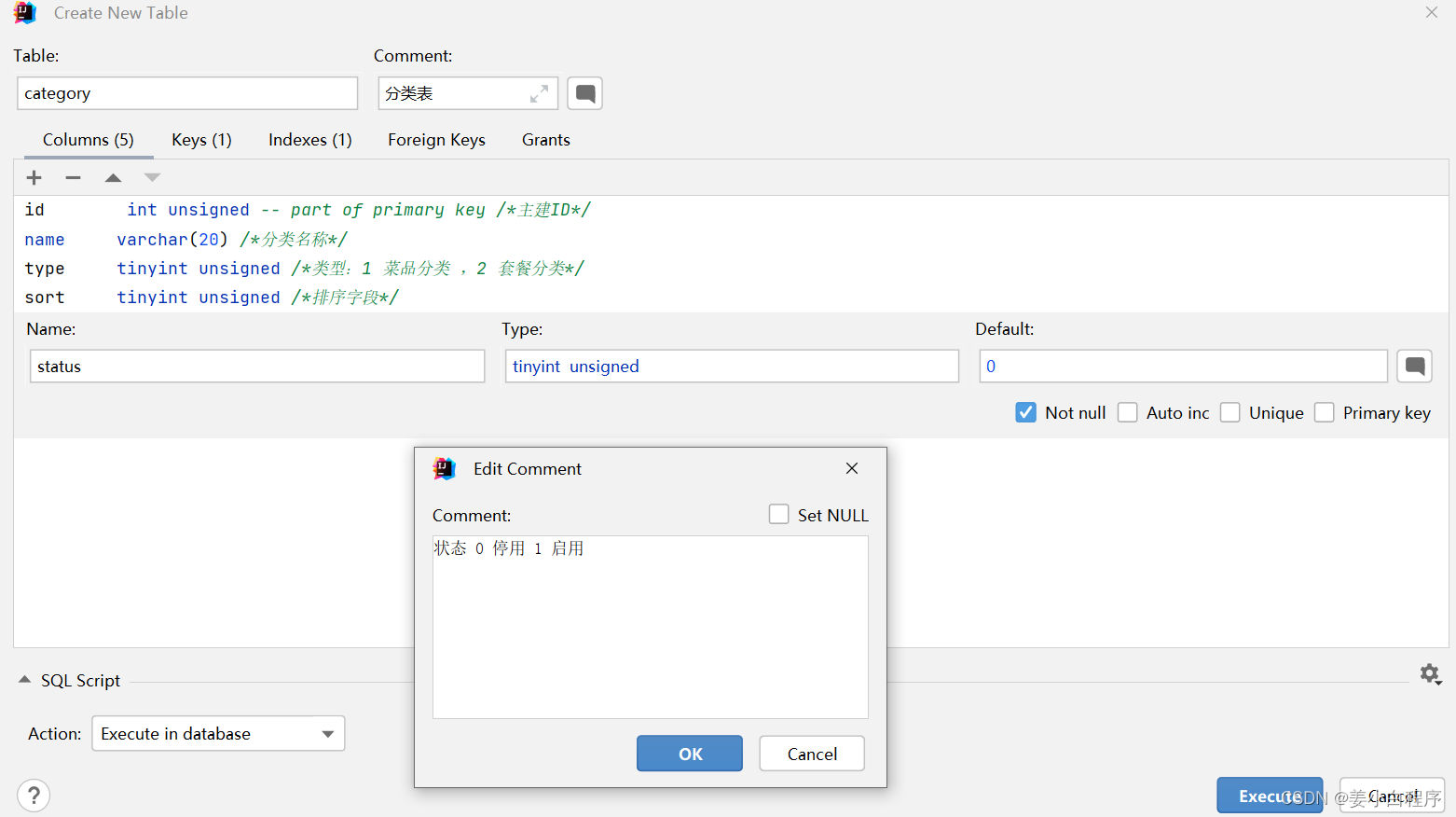

create table category
(
    id          int unsigned primary key auto_increment comment '主键ID',
    name        varchar(20)      not null unique comment '分类名称',
    type        tinyint unsigned not null comment '类型 1 菜品分类 2 套餐分类',
    sort        tinyint unsigned not null comment '顺序',
    status      tinyint unsigned not null default 0 comment '状态 0 禁用，1 启用',
    create_time datetime         not null comment '创建时间',
    update_time datetime         not null comment '更新时间'
) comment '菜品及套餐分类';

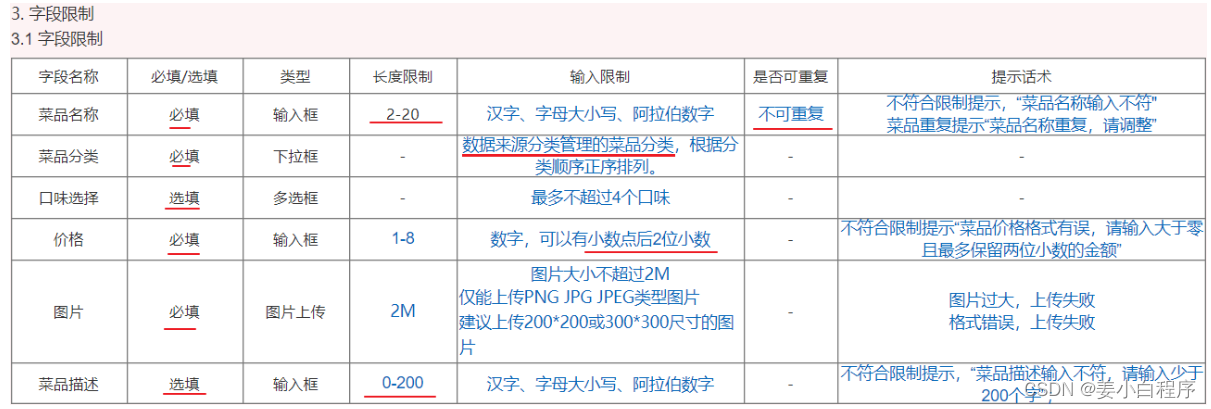

菜品表：dish

• 业务字段：菜品名称、菜品图片、菜品分类、菜品售价、菜品售卖状态

• 基础字段：id(主键)、分类的创建时间、分类的修改时间

-- 菜品表

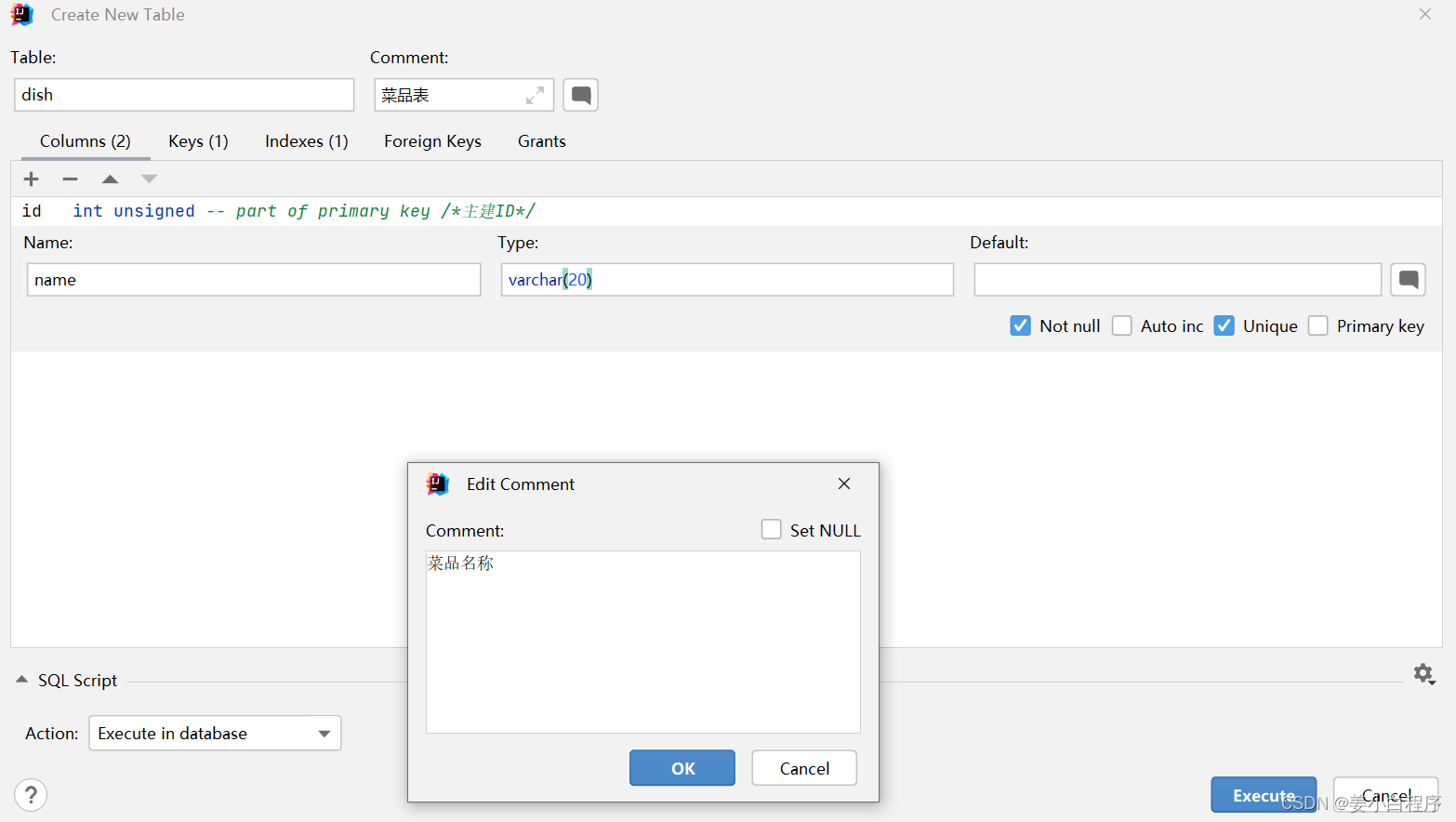

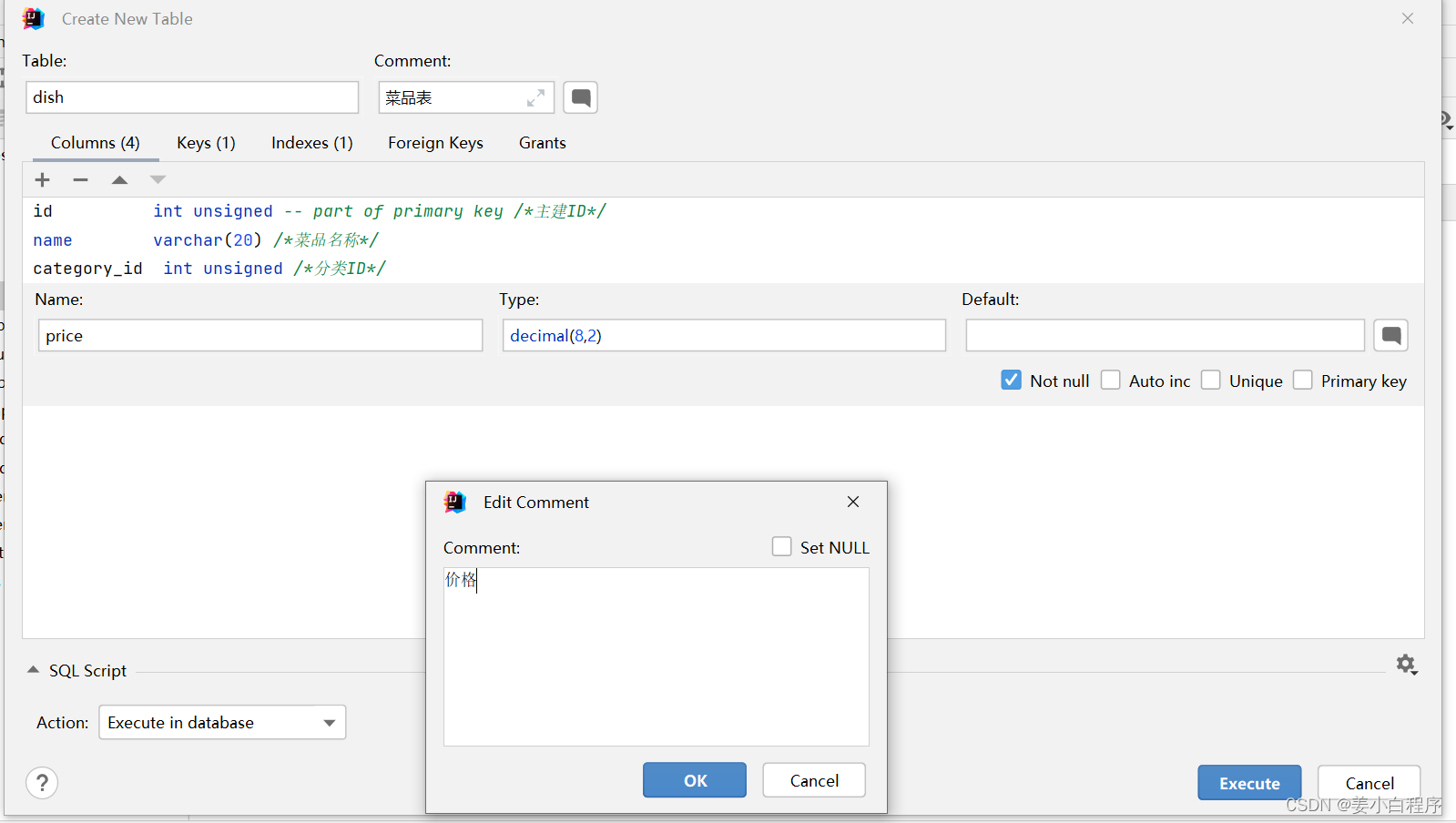

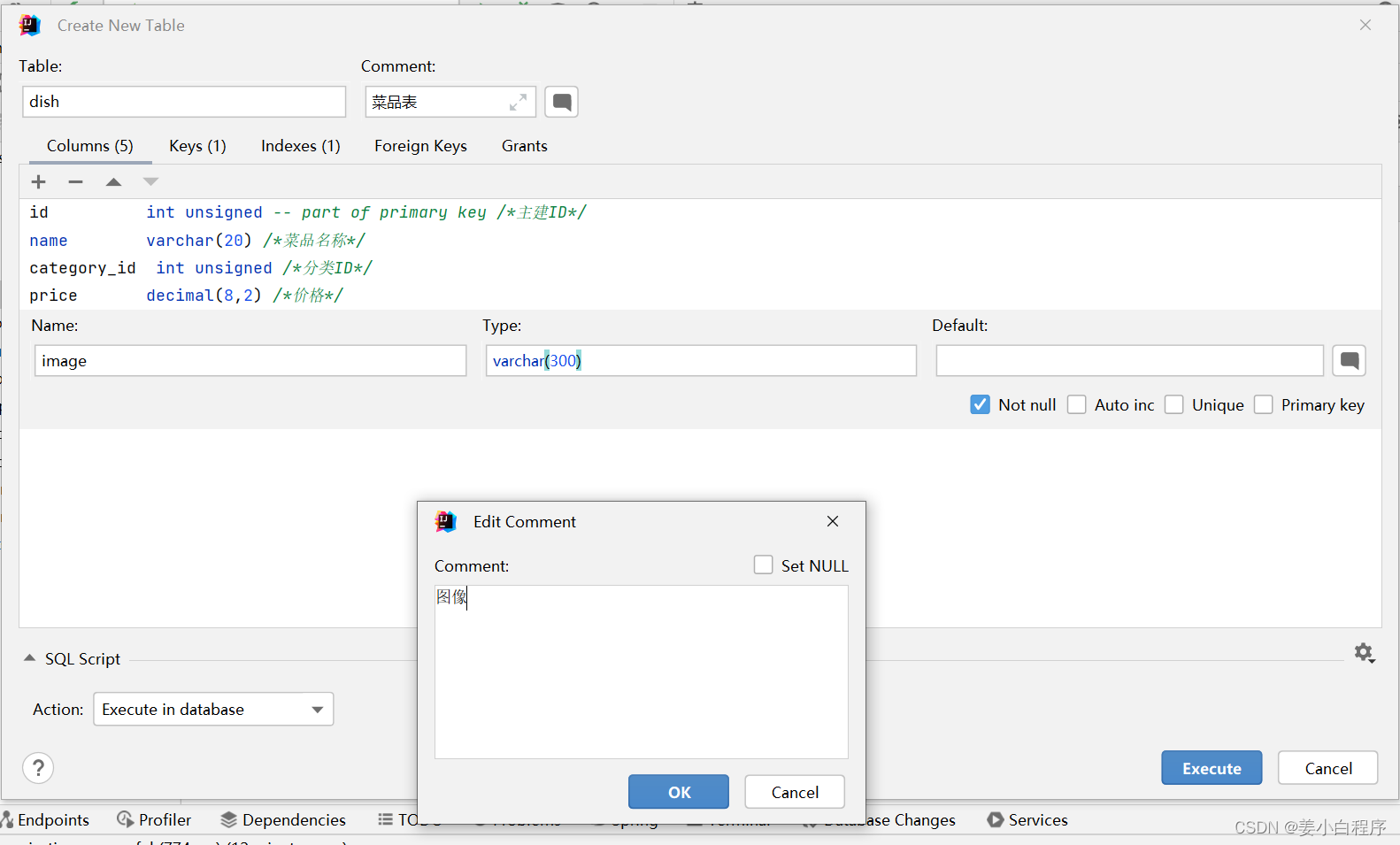

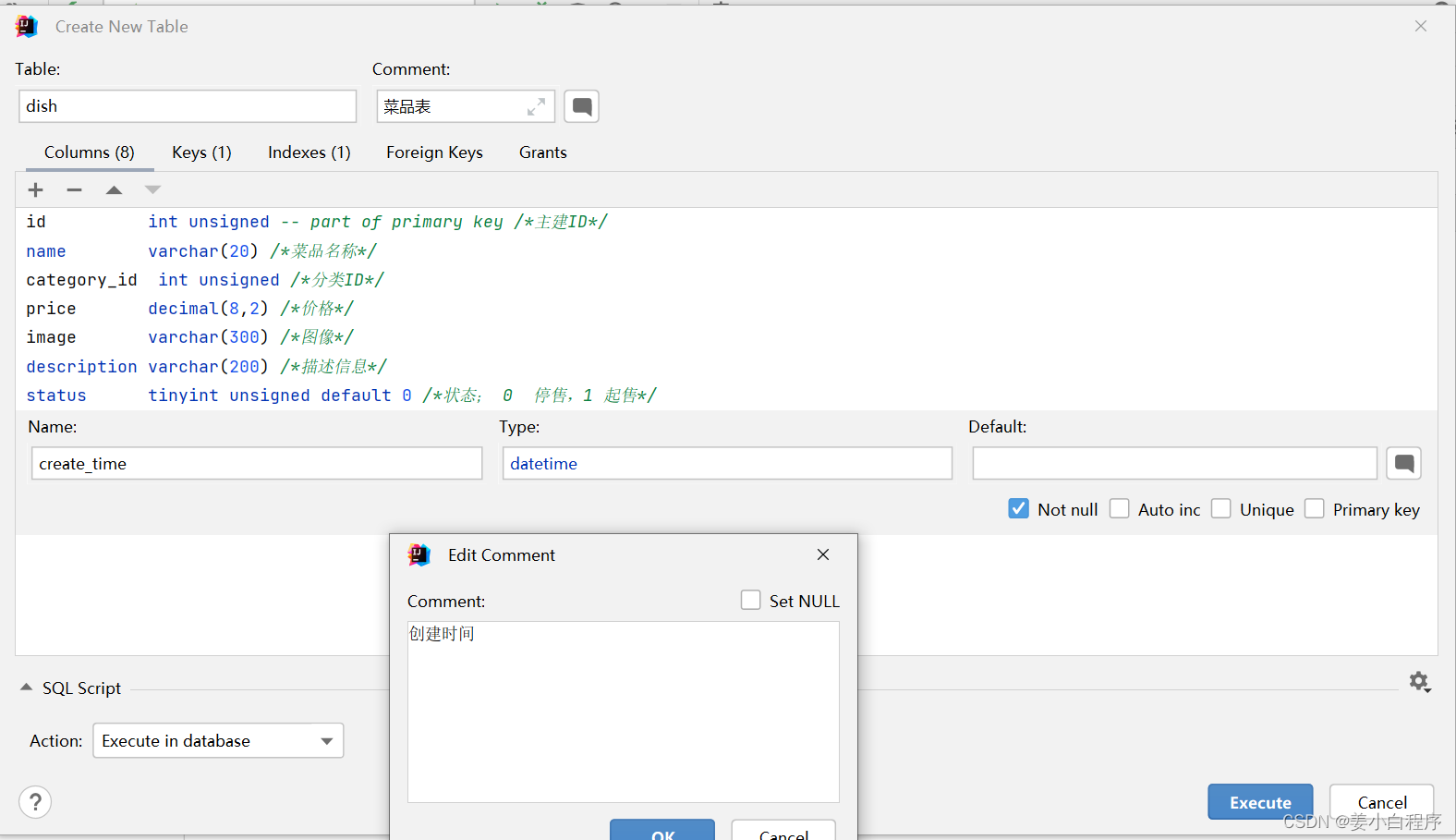

create table dish
(
    id          int unsigned primary key auto_increment comment '主键ID',
    name        varchar(20)      not null unique comment '菜品名称',
    category_id int unsigned     not null comment '菜品分类ID',   -- 逻辑外键
    price       decimal(8, 2)    not null comment '菜品价格',
    image       varchar(300)     not null comment '菜品图片',
    description varchar(200) comment '描述信息',
    status      tinyint unsigned not null default 0 comment '状态, 0 停售 1 起售',
    create_time datetime         not null comment '创建时间',
    update_time datetime         not null comment '更新时间'
) comment '菜品';

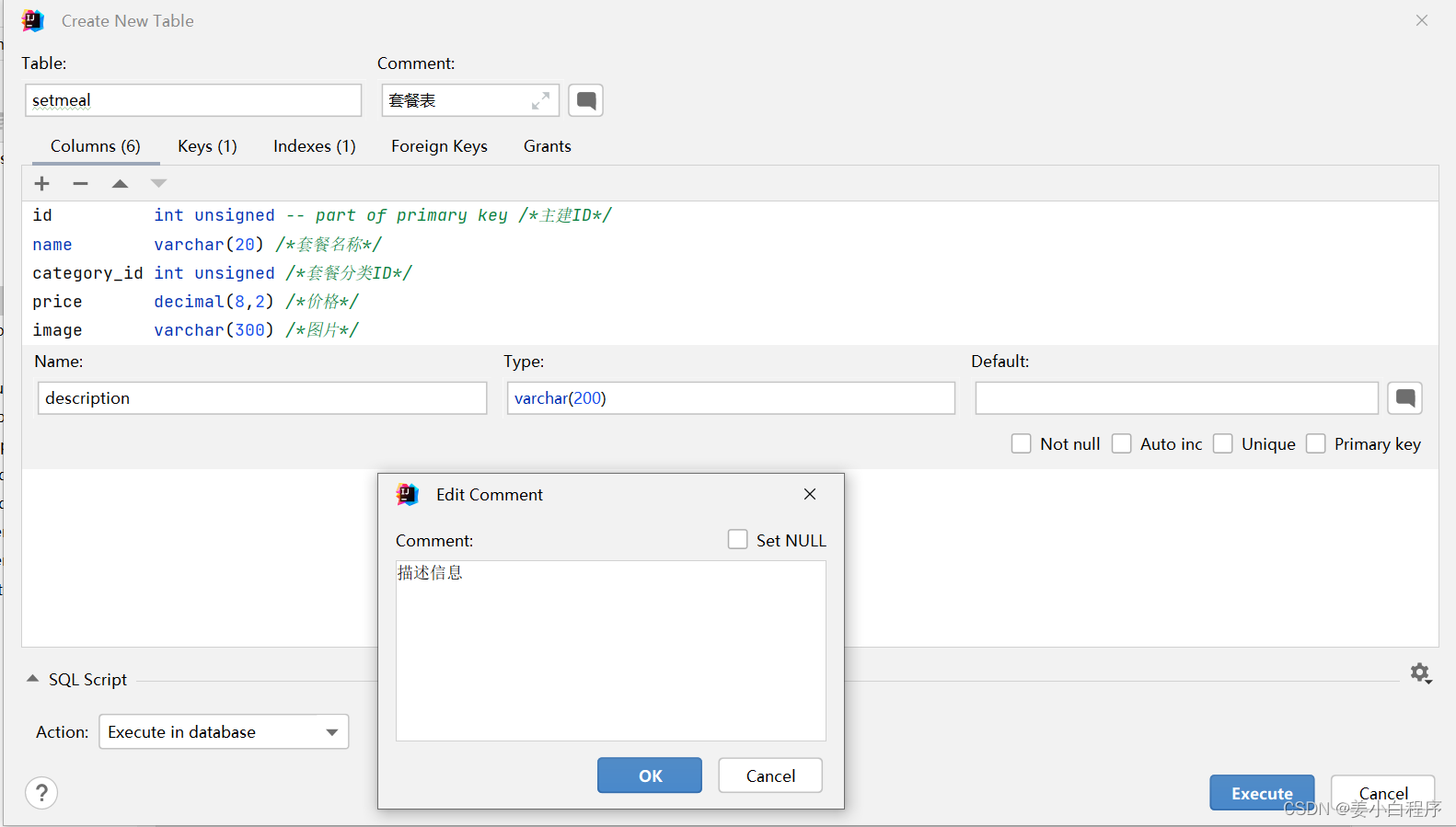

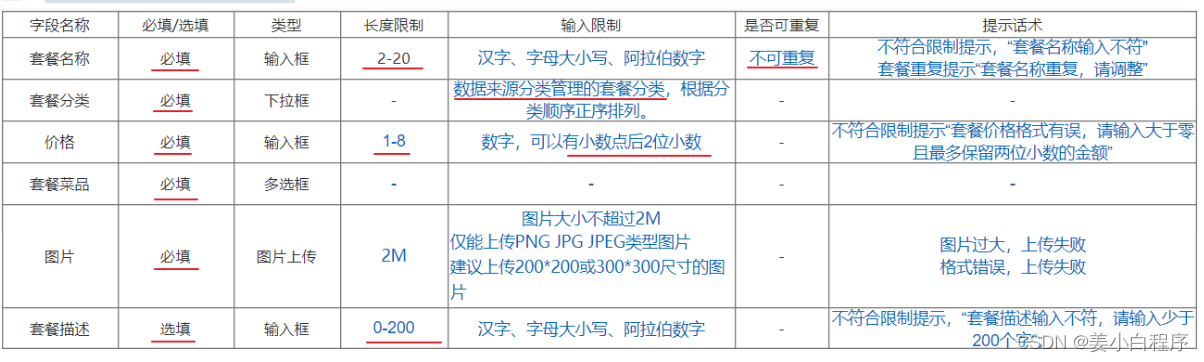

套餐表：setmeal

• 业务字段：套餐名称、套餐图片、套餐分类、套餐价格、套餐售卖状态

• 基础字段：id(主键)、分类的创建时间、分类的修改时间

-- 套餐表

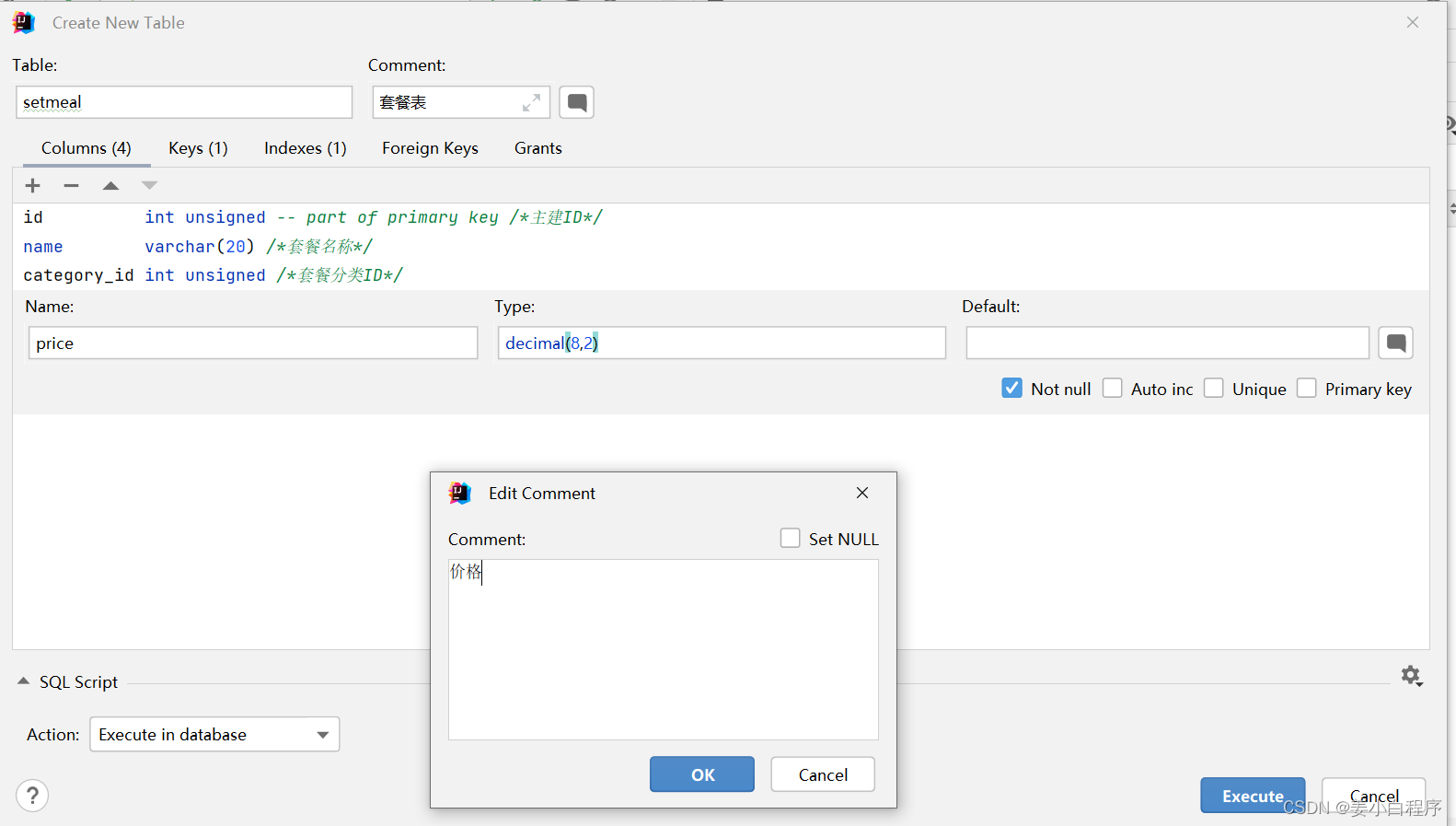

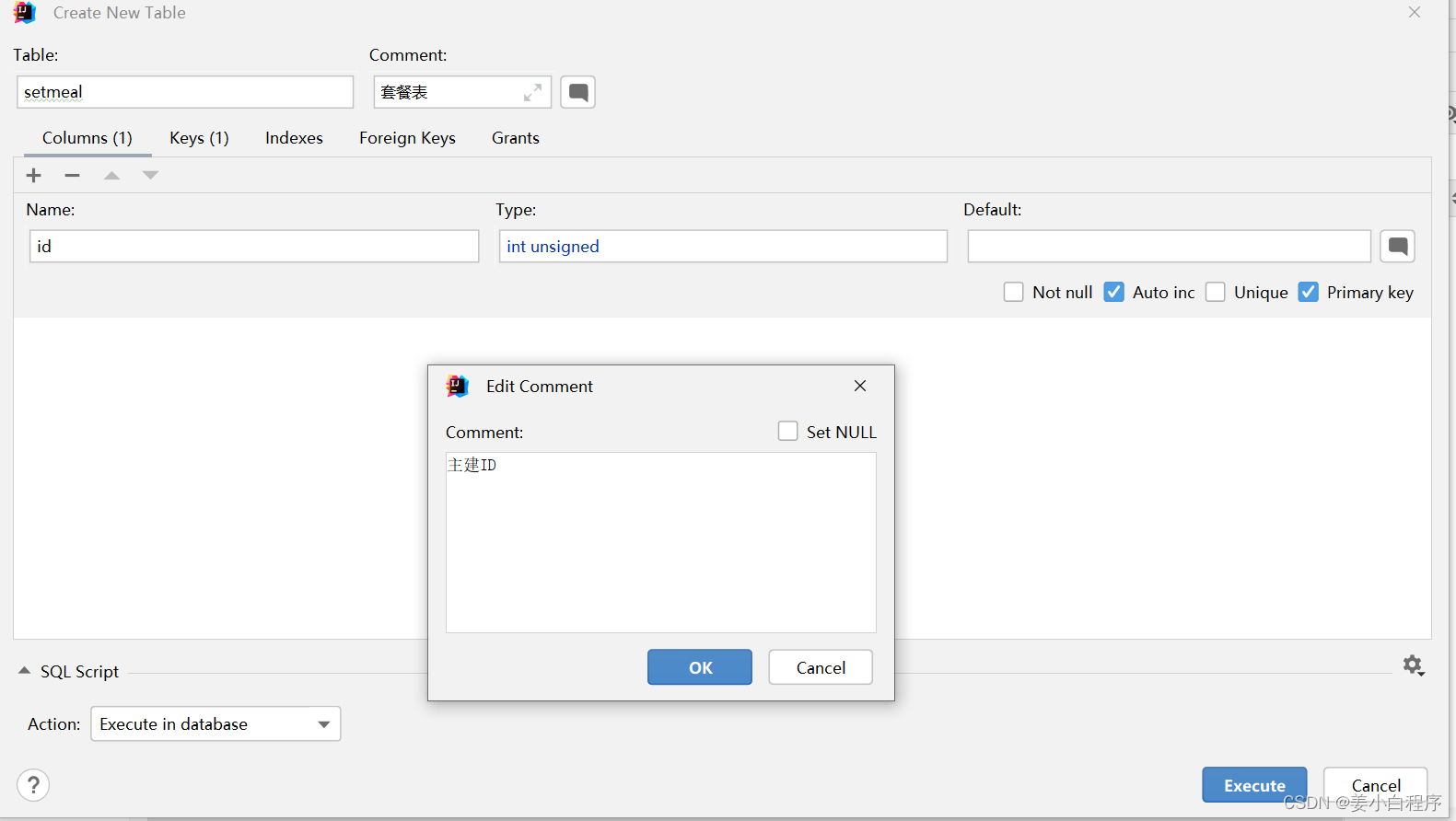

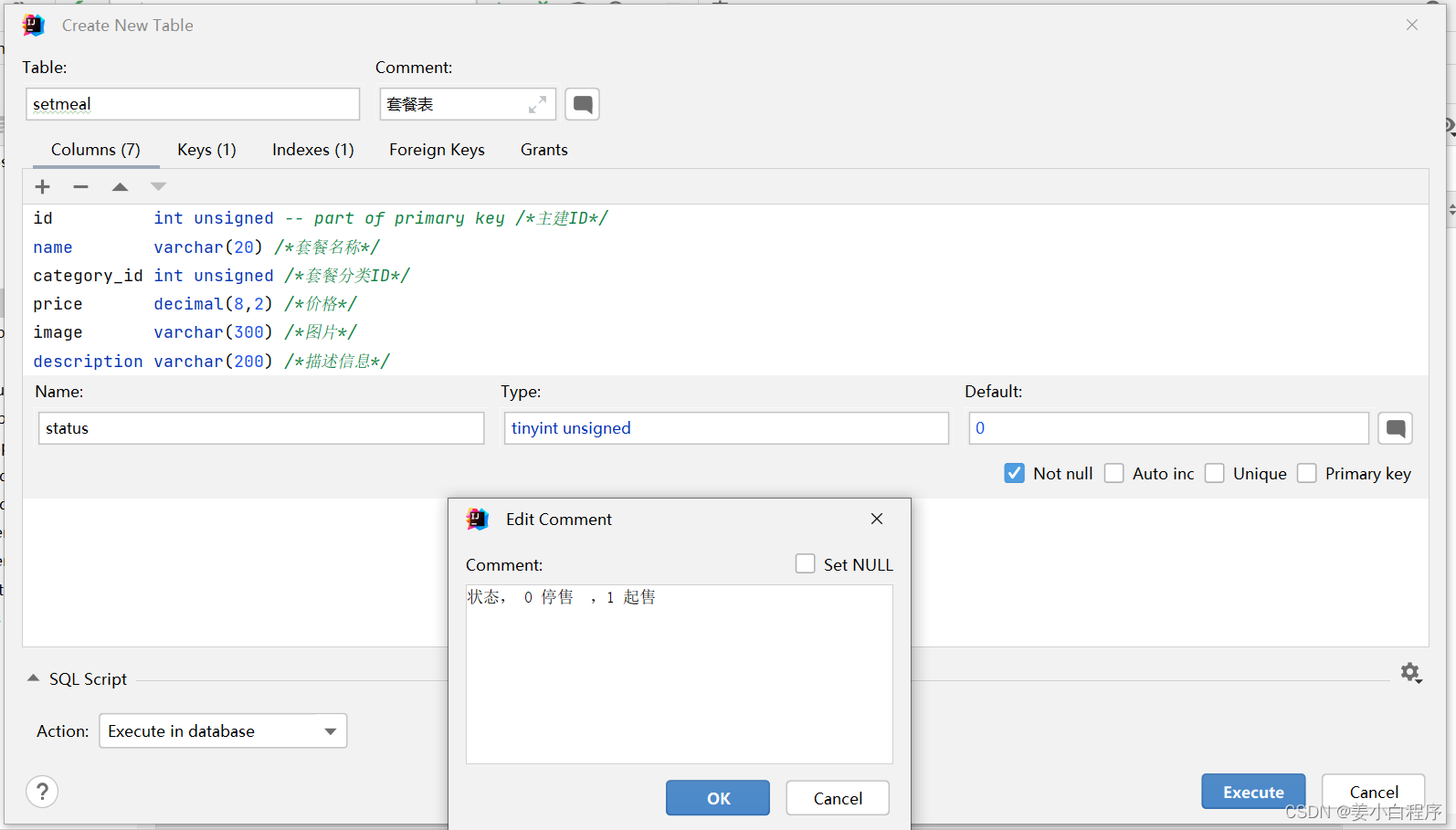

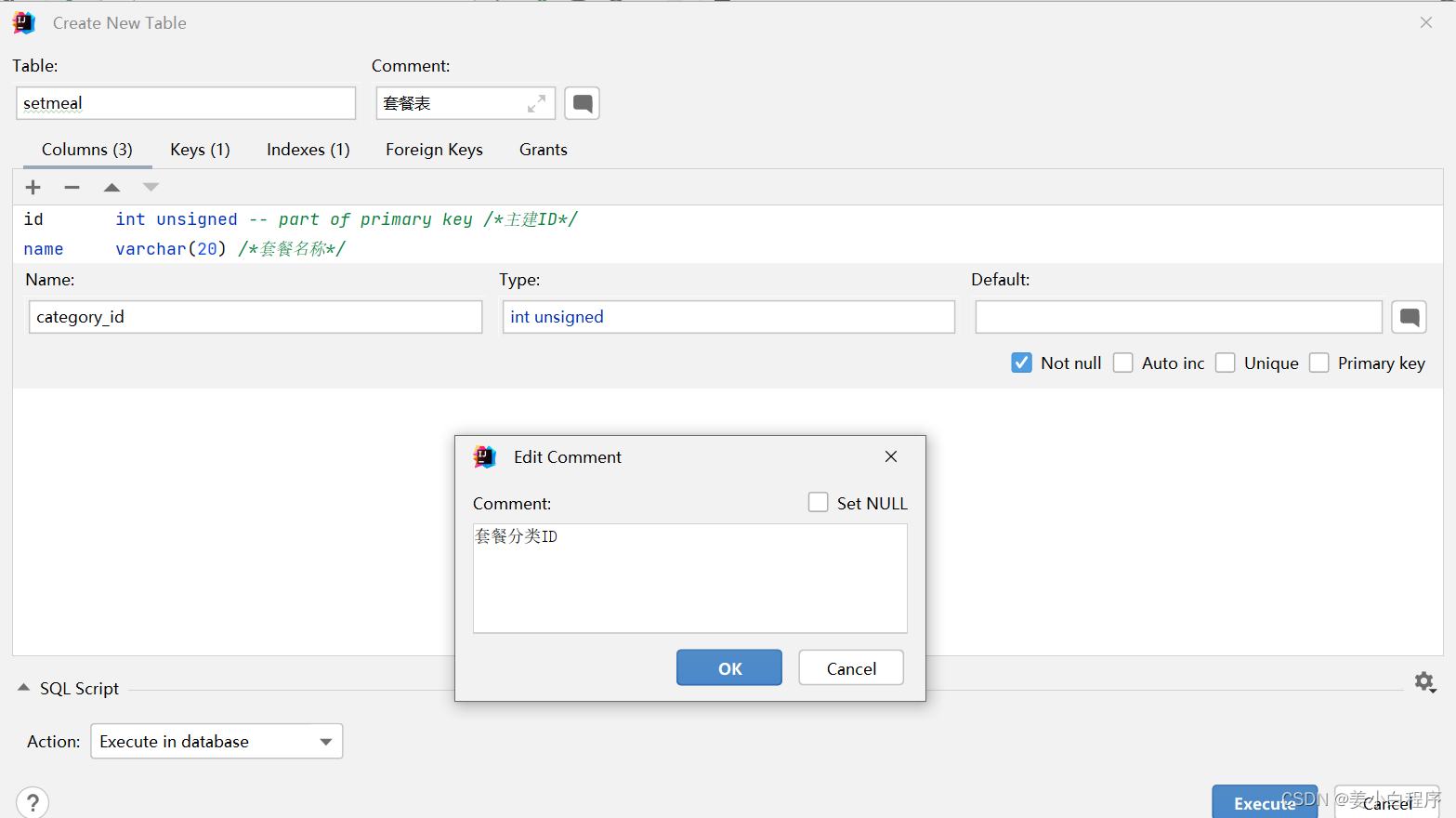

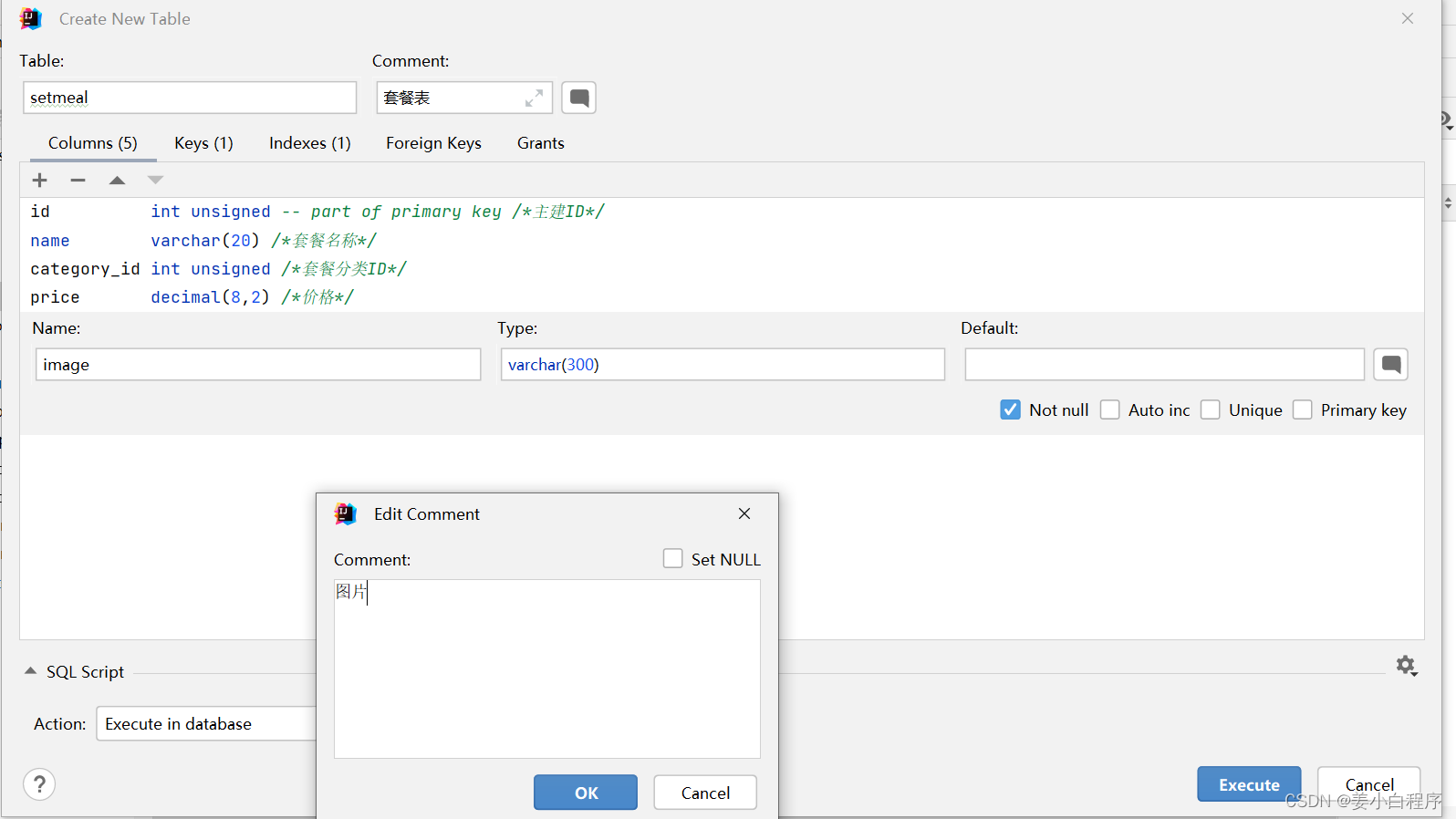

create table setmeal
(
    id          int unsigned primary key auto_increment comment '主键ID',
    name        varchar(20)      not null unique comment '套餐名称',
    category_id int unsigned     not null comment '分类id',       -- 逻辑外键
    price       decimal(8, 2)    not null comment '套餐价格',
    image       varchar(300)     not null comment '图片',
    description varchar(200) comment '描述信息',
    status      tinyint unsigned not null default 0 comment '状态 0:停用 1:启用',
    create_time datetime         not null comment '创建时间',
    update_time datetime         not null comment '更新时间'
) comment '套餐';

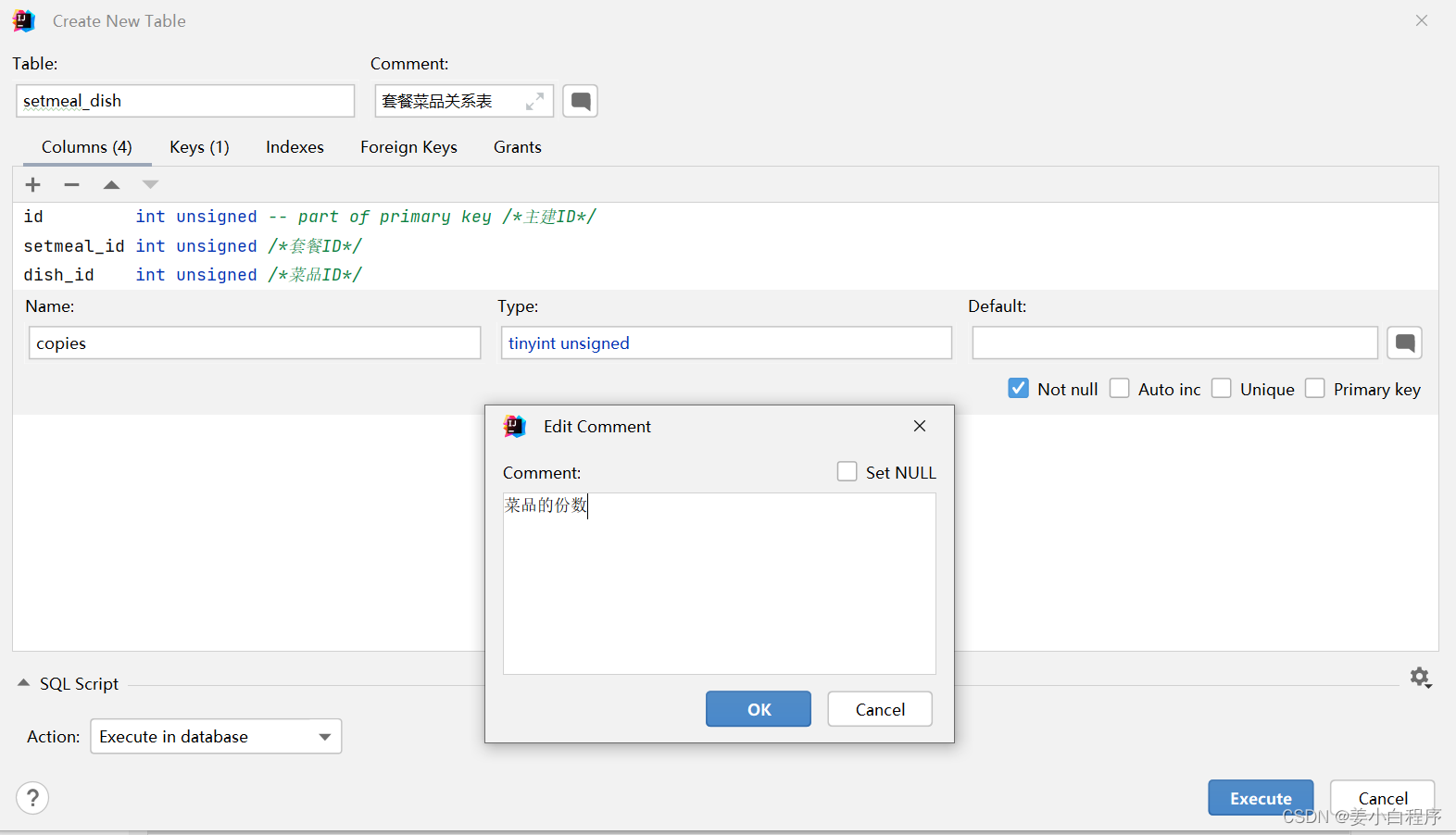

套餐菜品关联表：setmeal_dish

-- 套餐菜品关联表

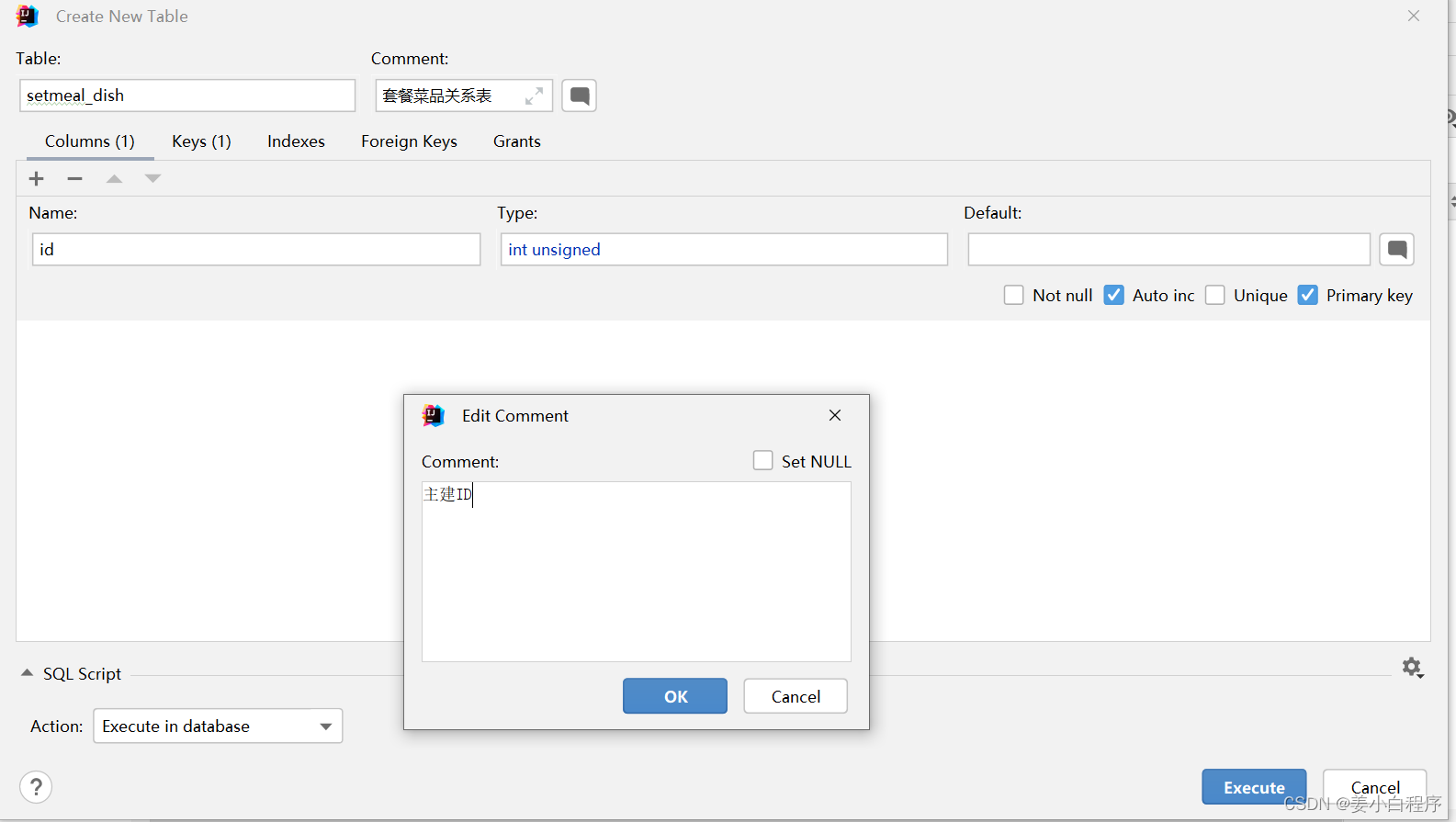

create table setmeal_dish
(
    id         int unsigned primary key auto_increment comment '主键ID',
    setmeal_id int unsigned     not null comment '套餐id ',    -- 逻辑外键
    dish_id    int unsigned     not null comment '菜品id',     -- 逻辑外键
    copies     tinyint unsigned not null comment '份数'
) comment '套餐菜品关联表';

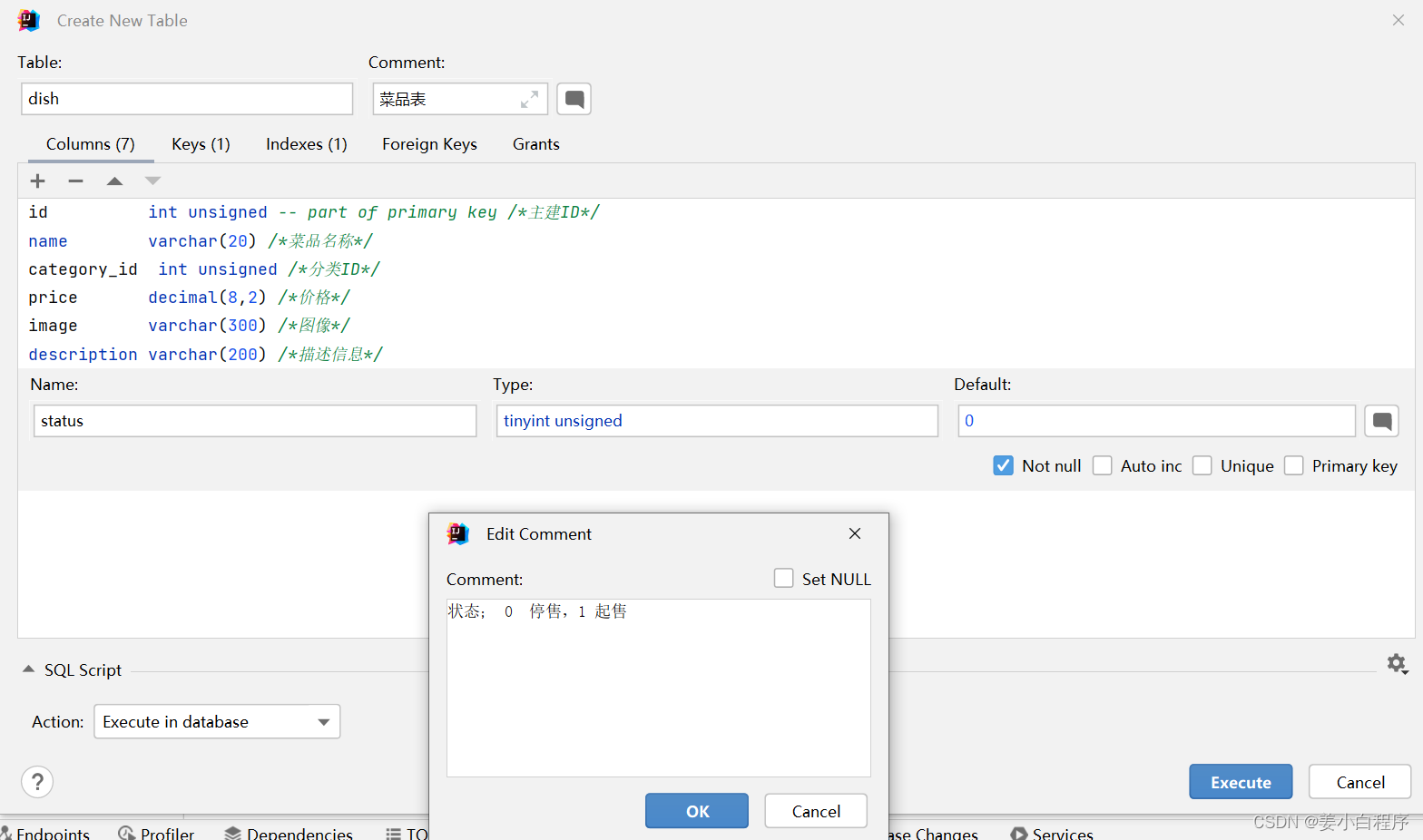

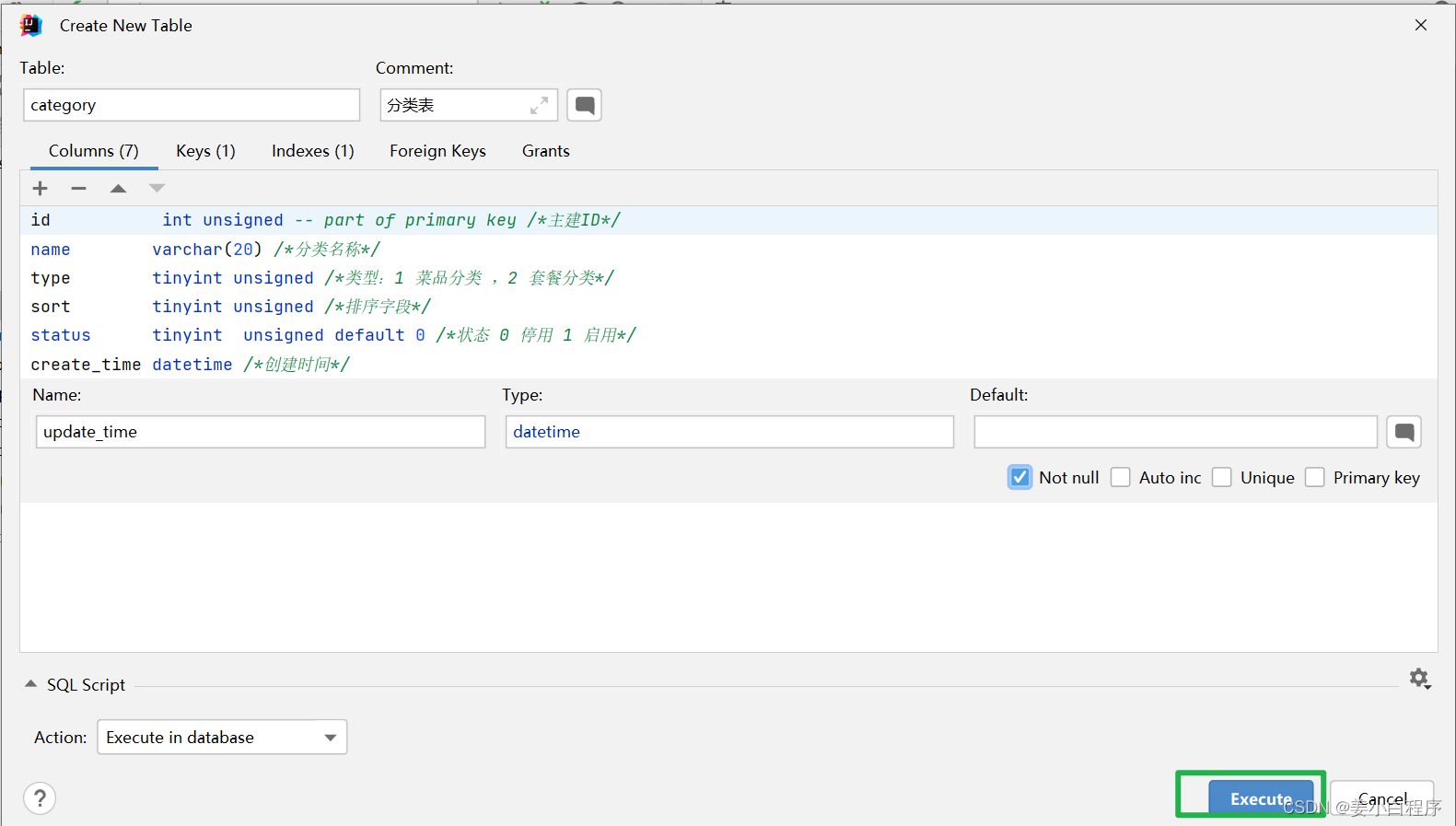

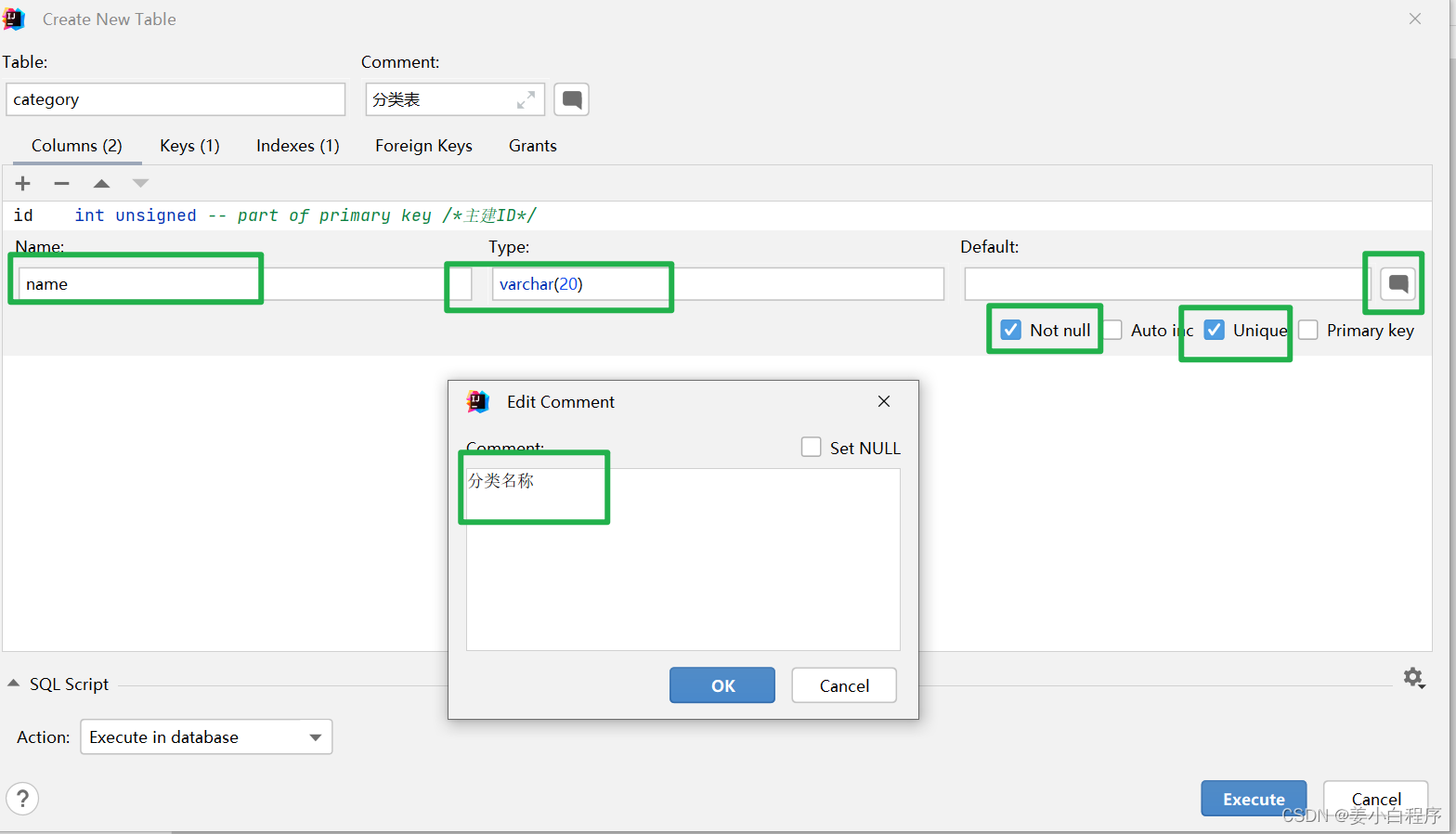

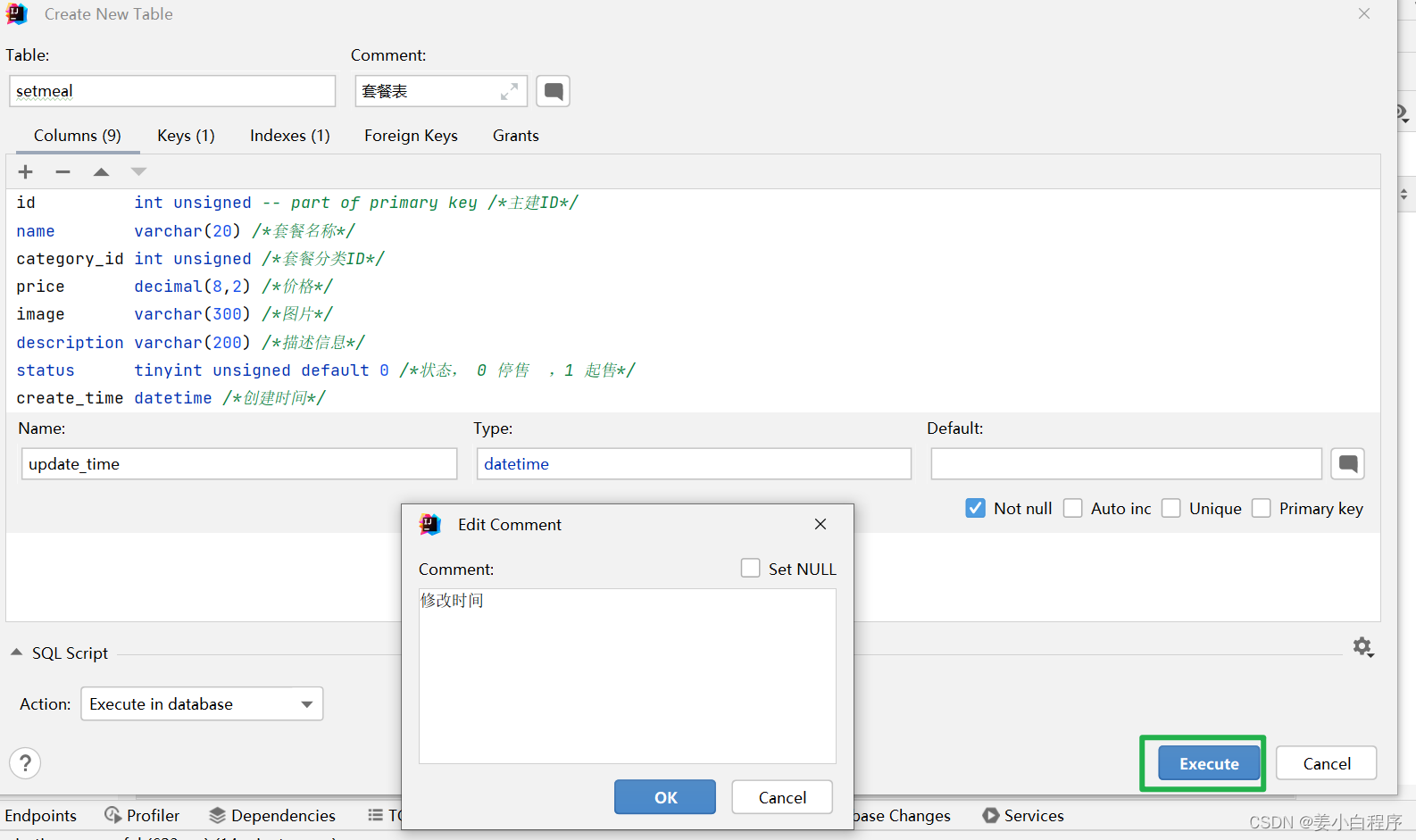

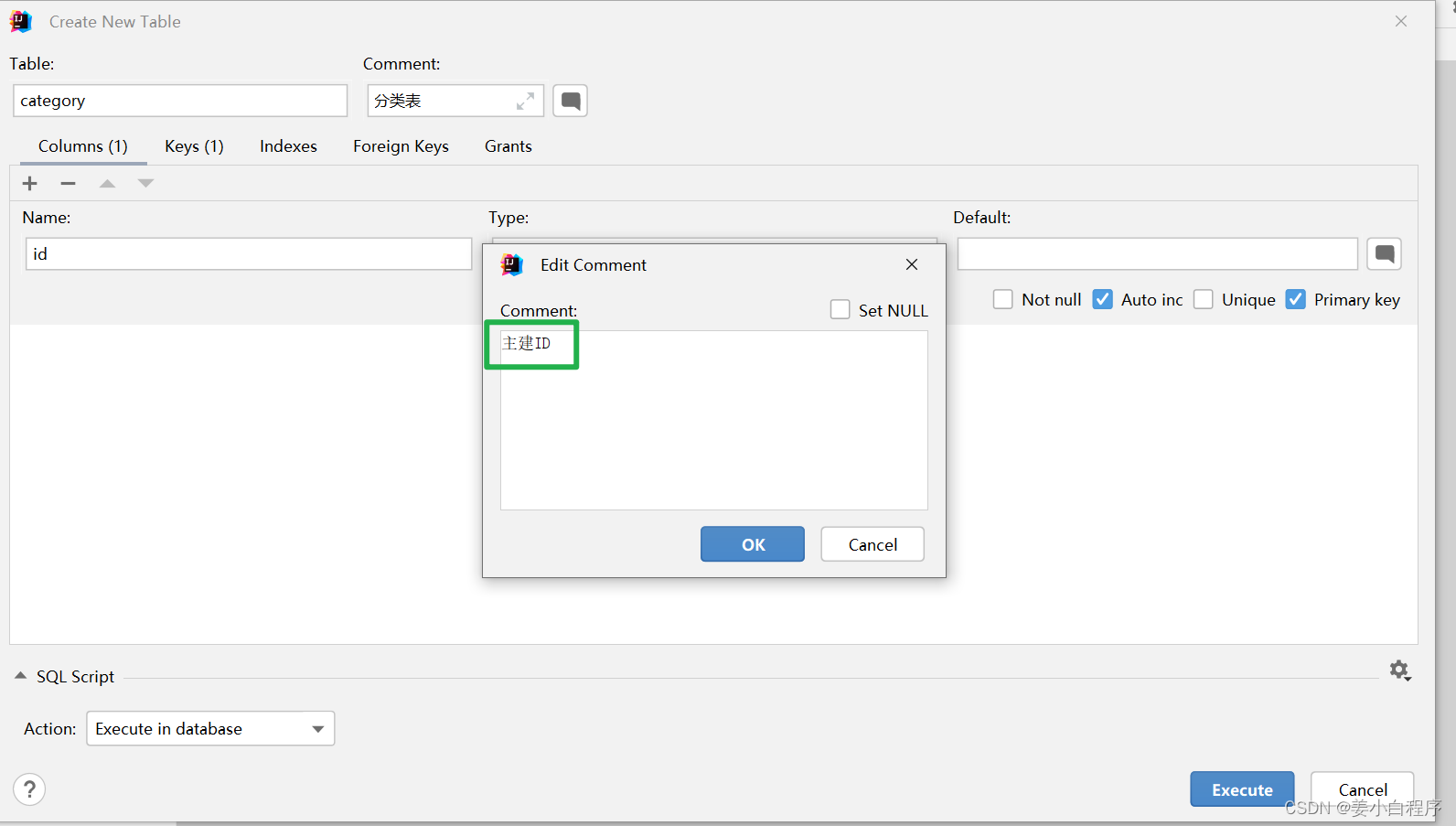

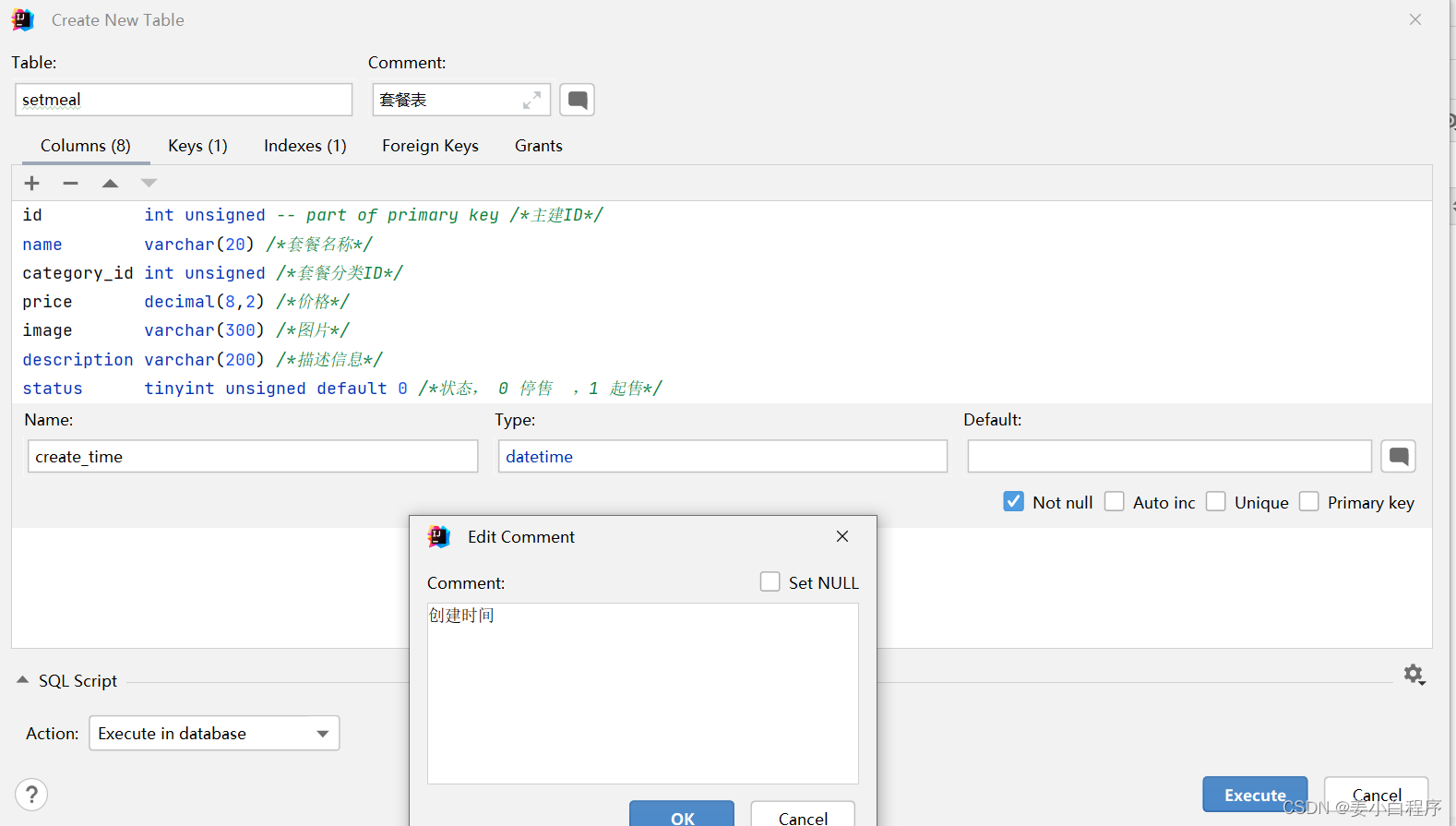

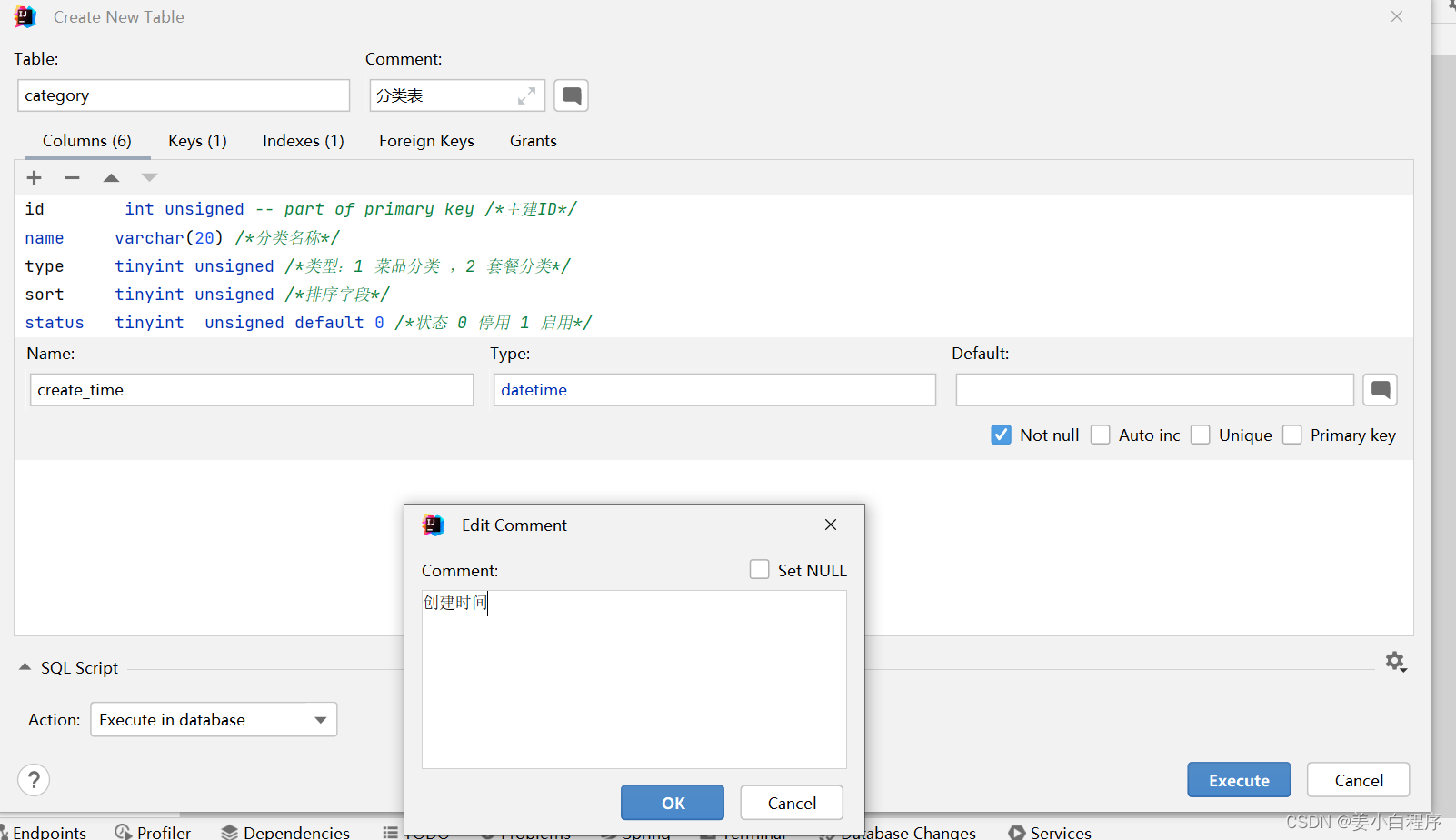

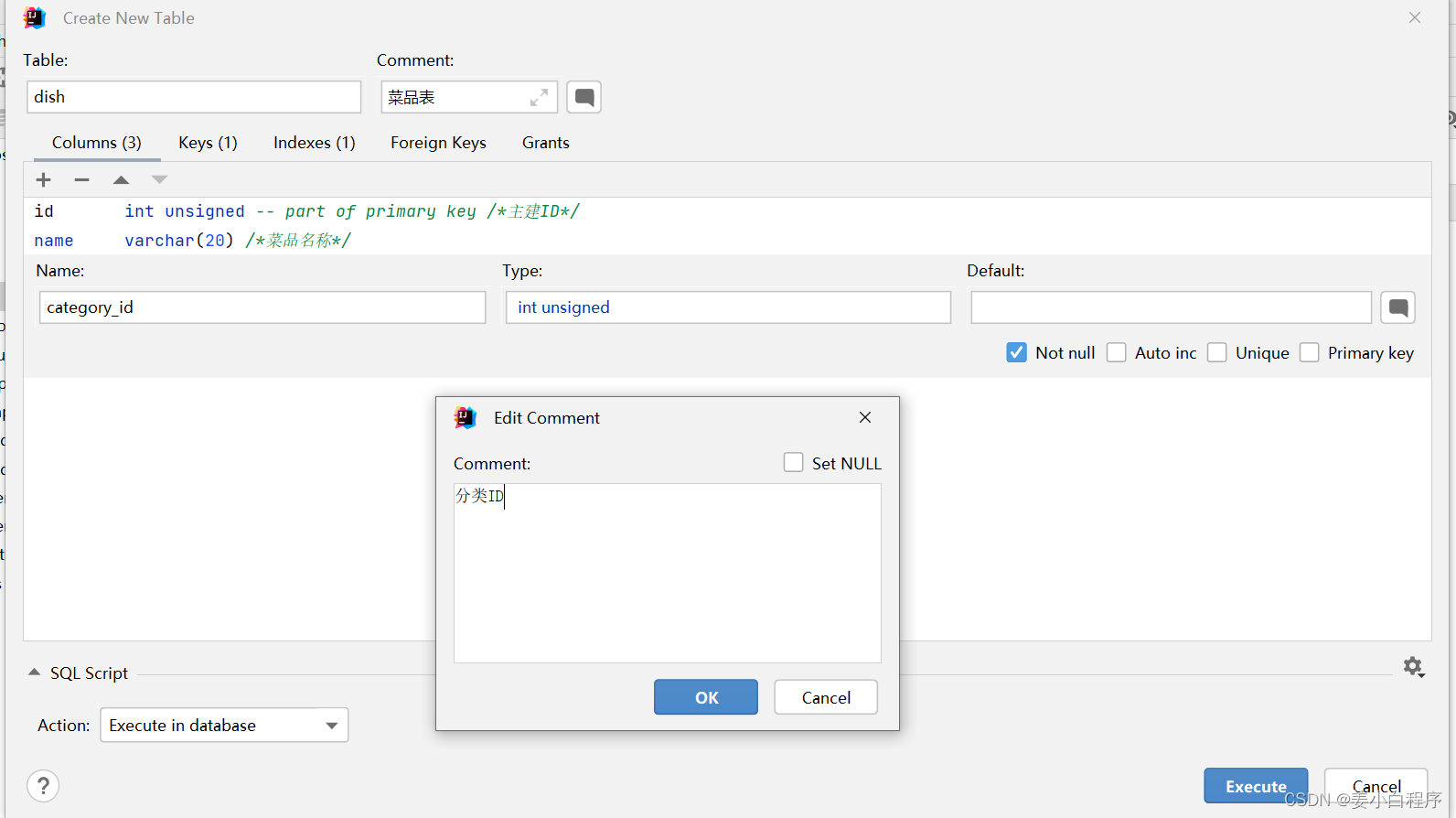

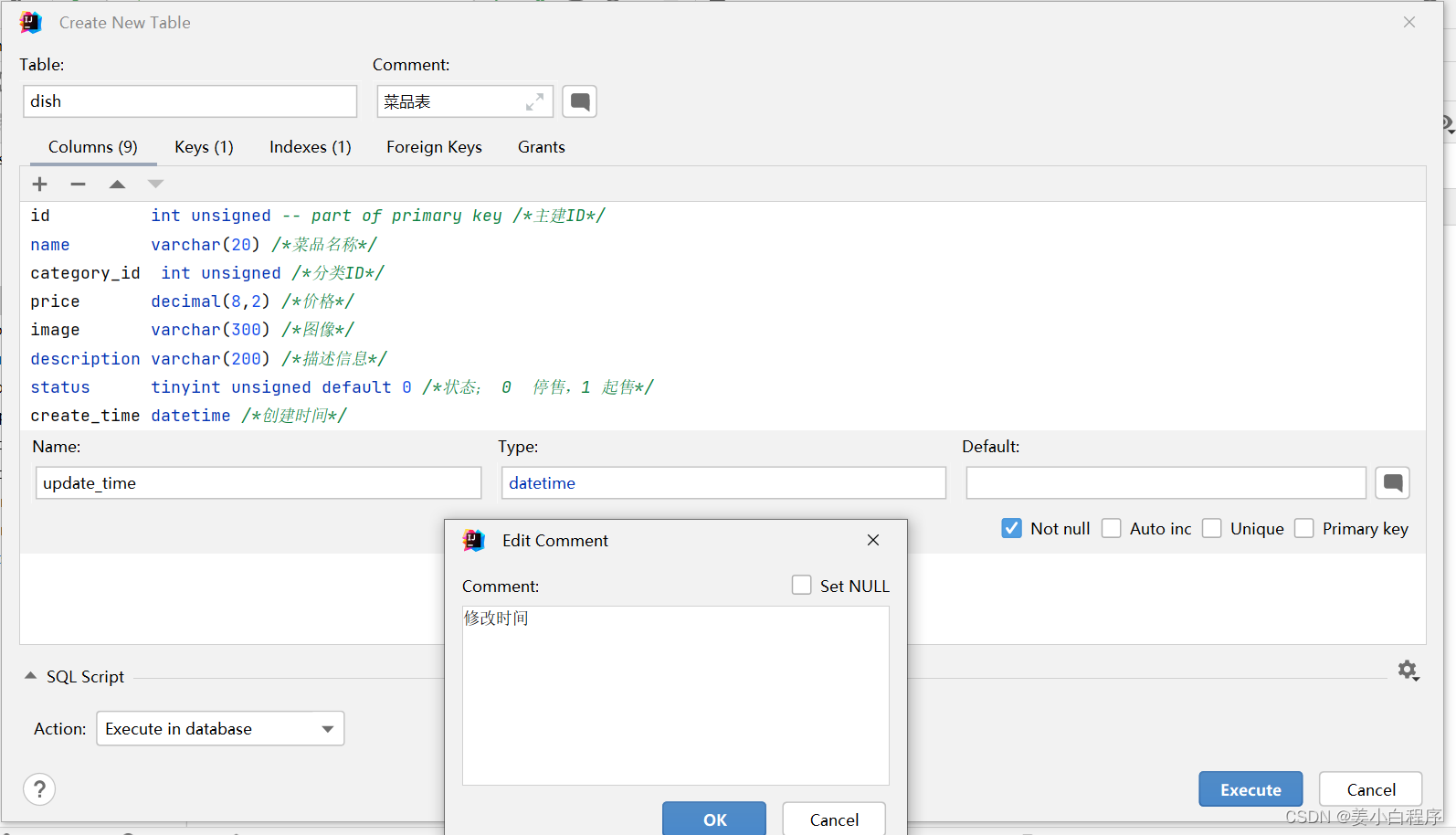

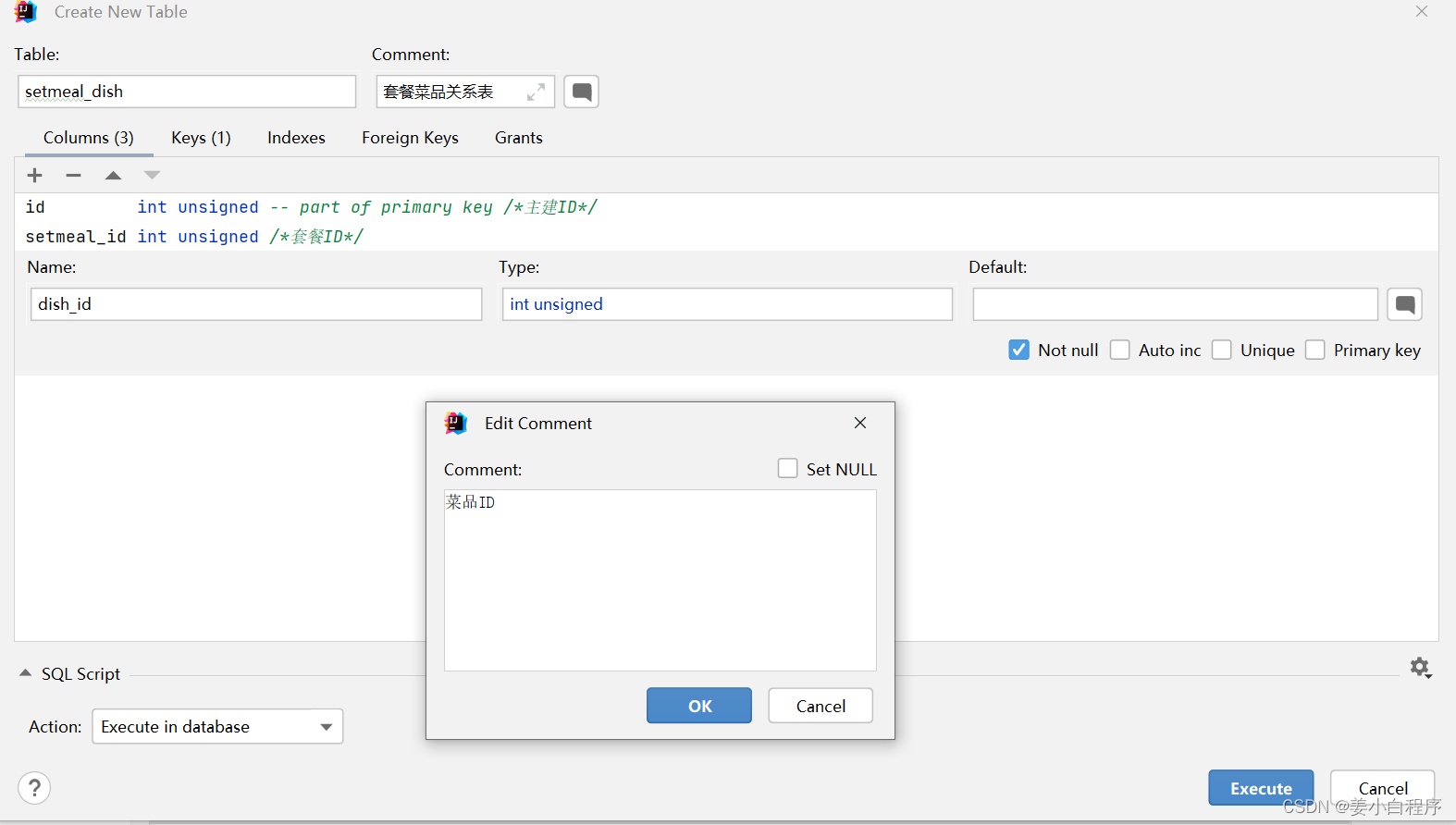

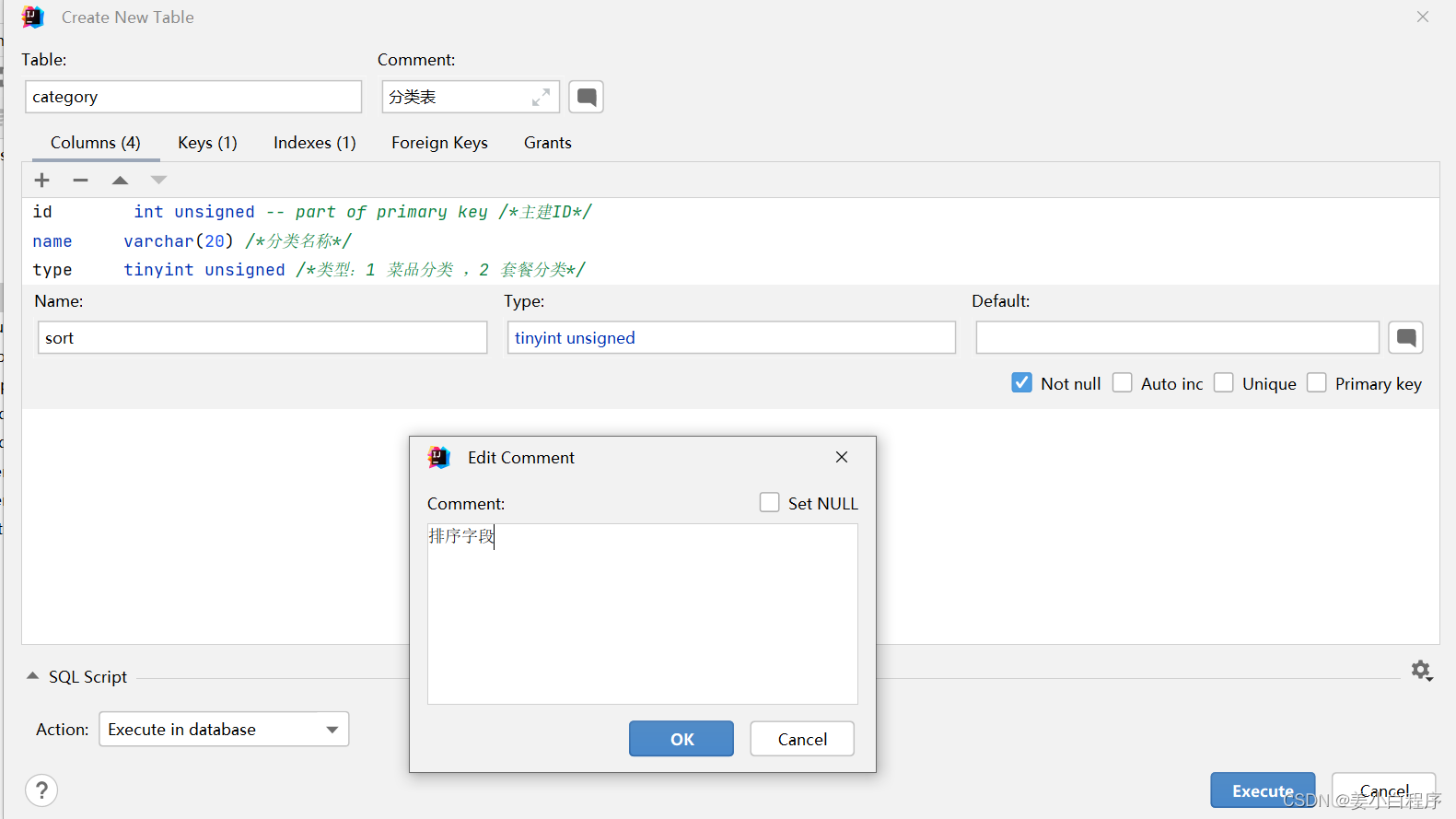

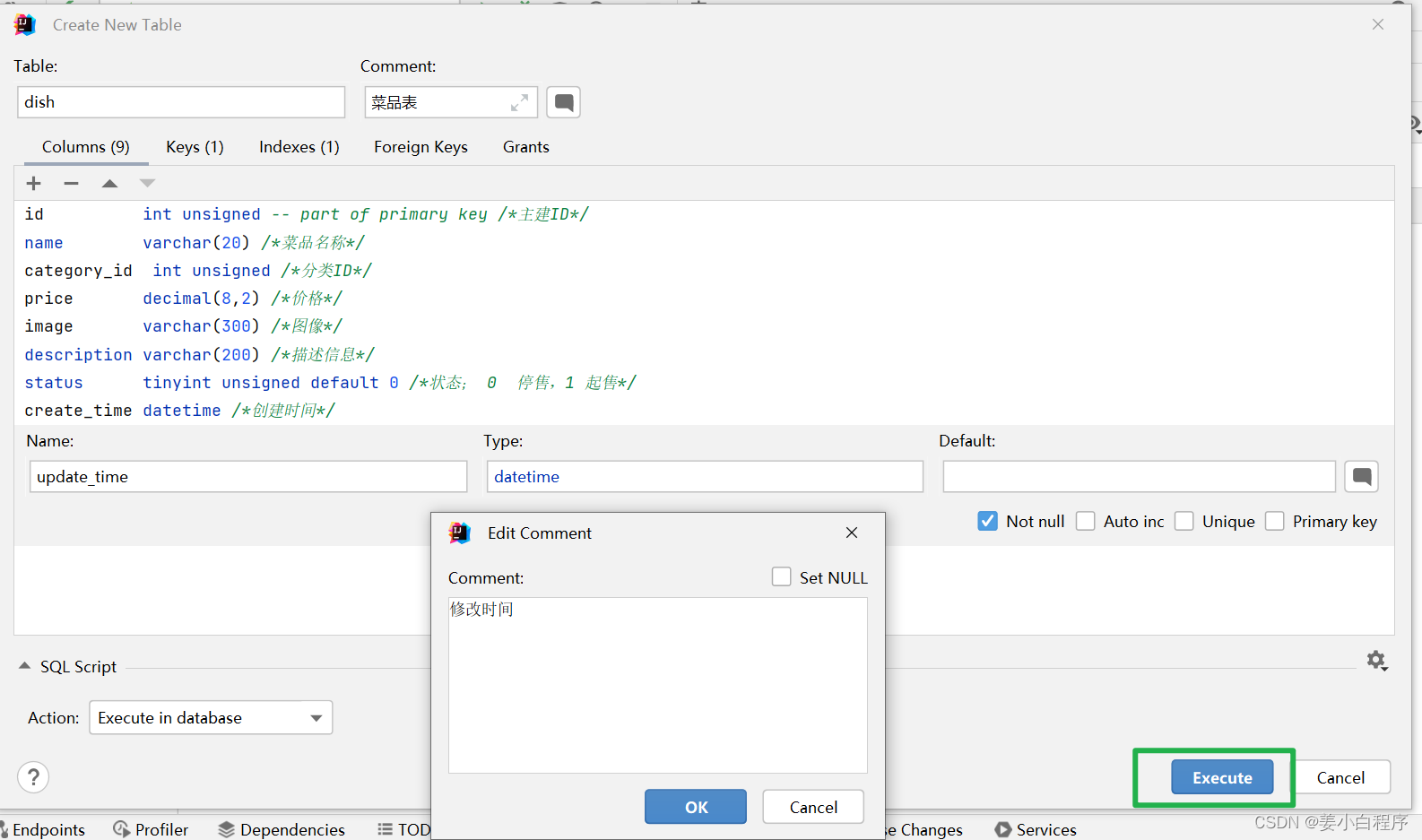

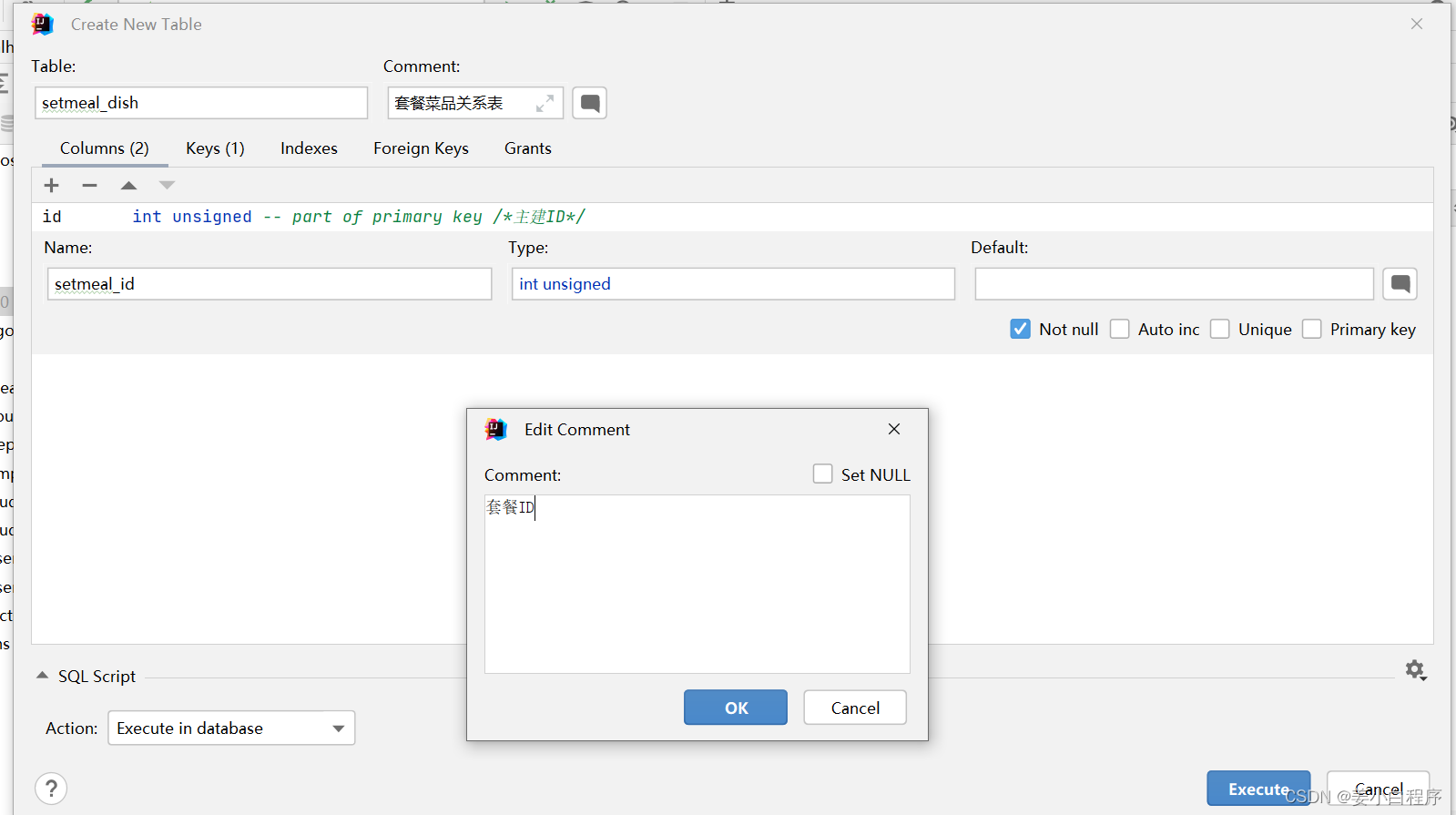

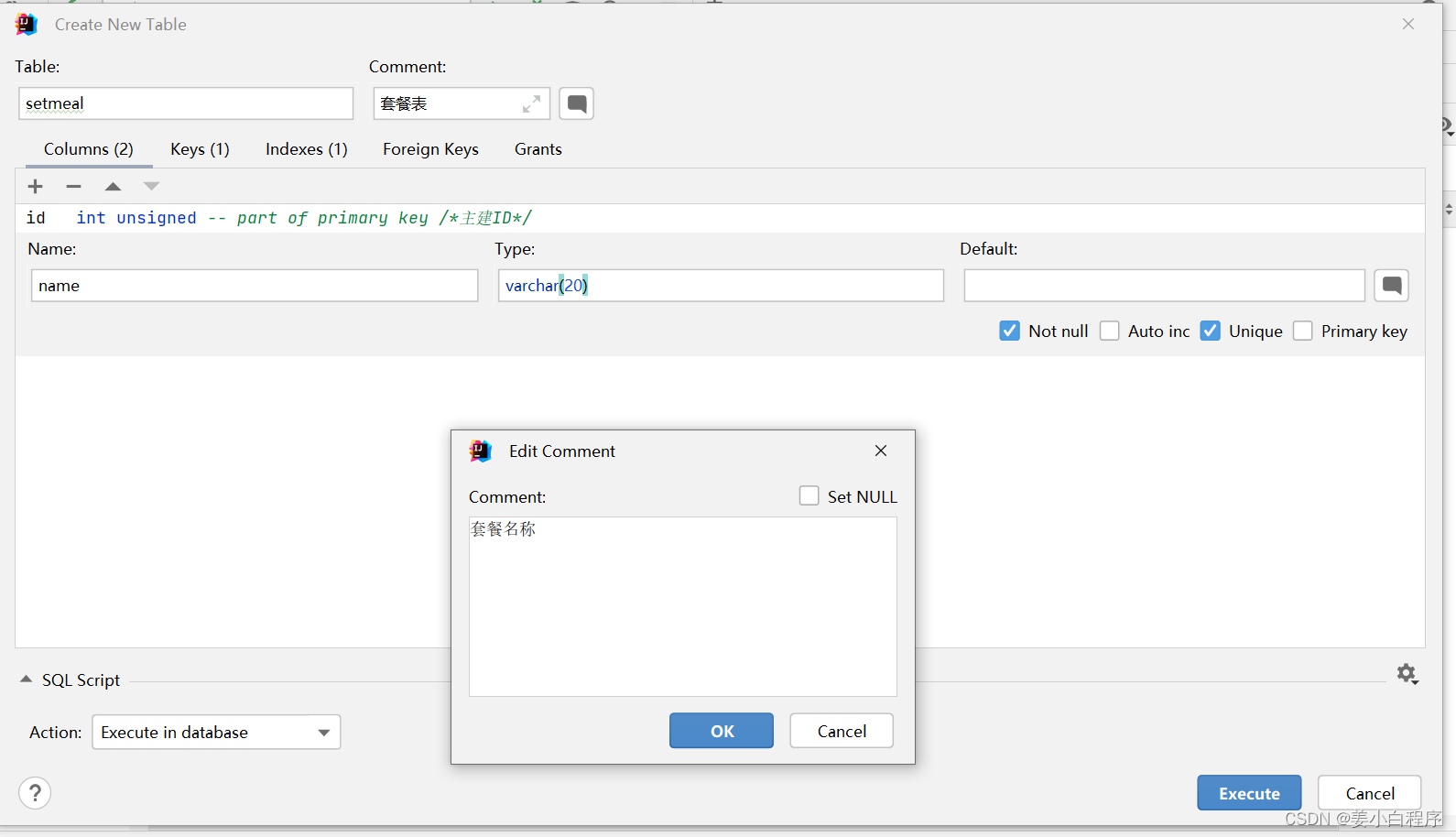

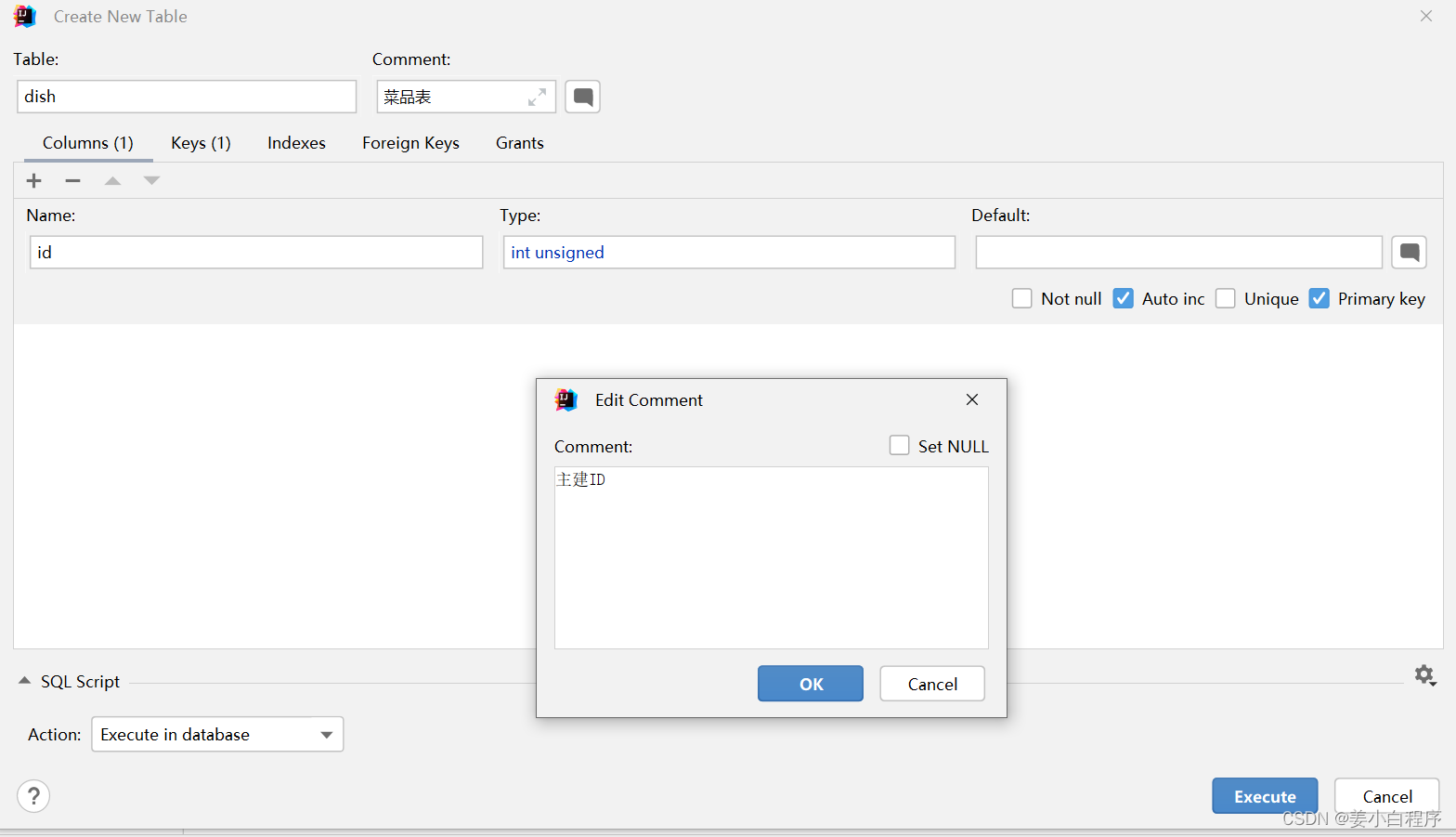

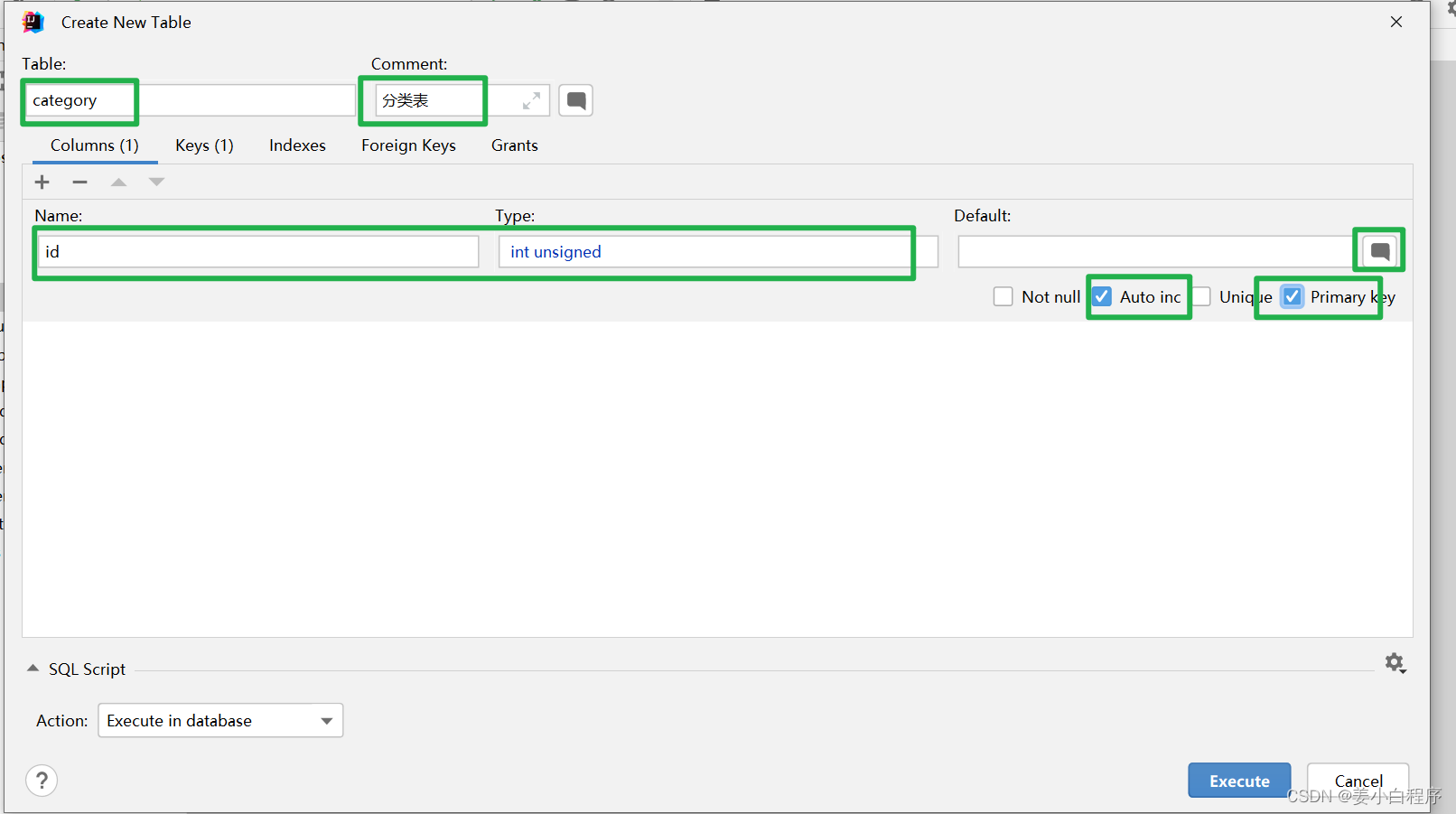

图形化

主建约束Primary  key      主建自增Auto inc       默认值：Default

无符号：unsigned          唯一约束(不可重复)：Unique       必填：Not null

分类表



菜品表

套餐表

套餐菜品关系表
