结构程序设计，过程设计工具——程序流程图及盒图

1、画出程序流程图和盒图

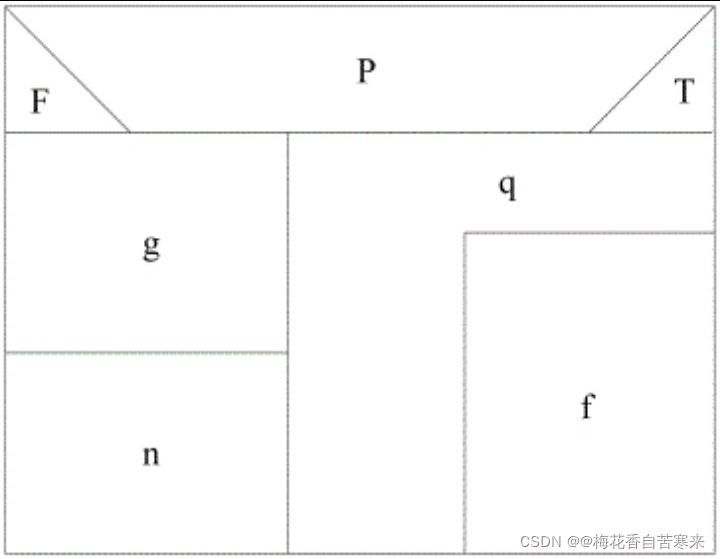

程序流程图：                                                  程序盒图：

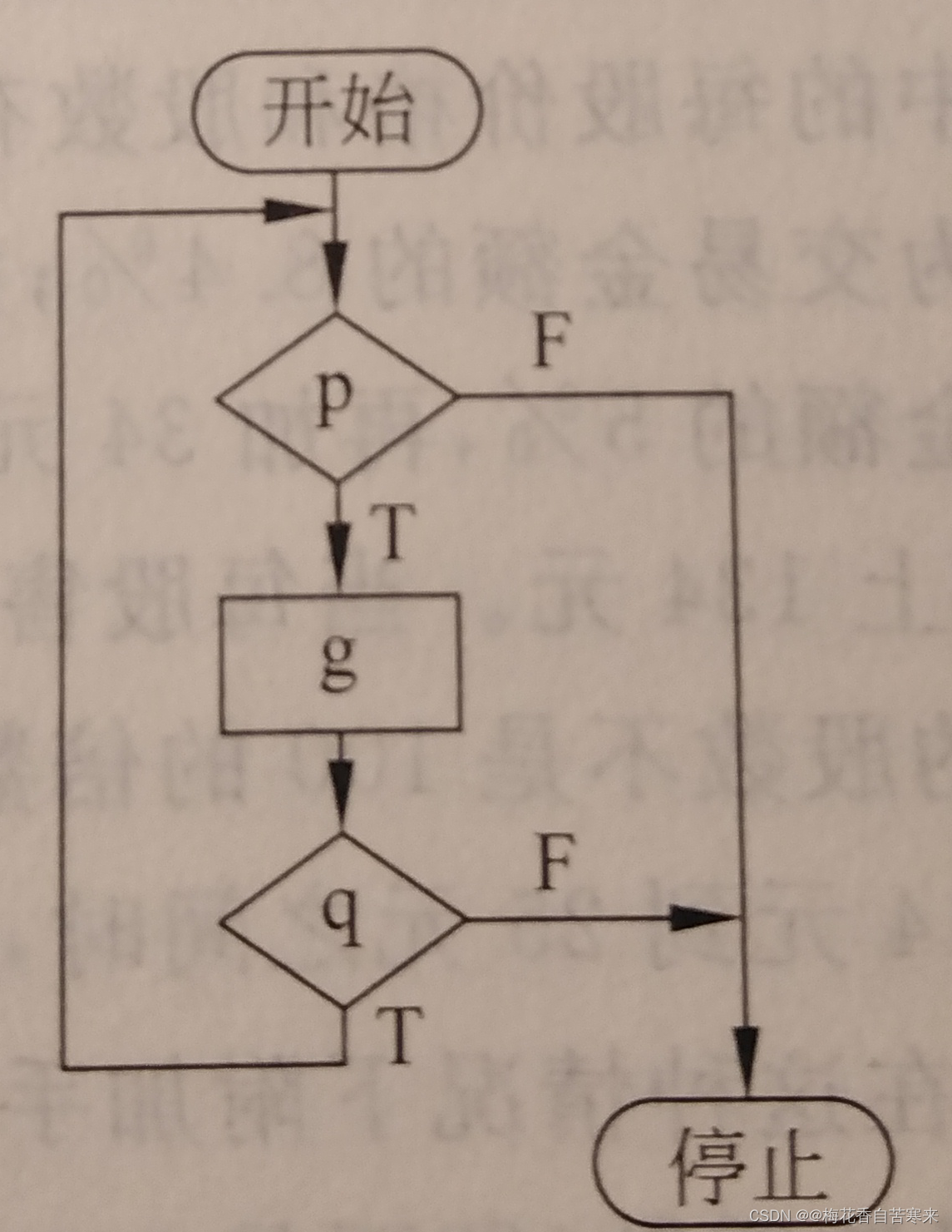

2、下图是结构化的么?如果不是，设计个等价的结构化程序

 （1）该图不是结构化的。通常所说的结构化程序，是按照狭义的结构程序的定义衡量，符合定义规定的程序。图示的程序的循环控制结构有两个出口，显然不符合狭义的结构程序的定义，因此是非结构化的程序。

（2）使用附加的标志变量flag，至少有两种方法可以把该程序改造为等价的结构化程序，下图描绘了等价的结构化程序的盒图。

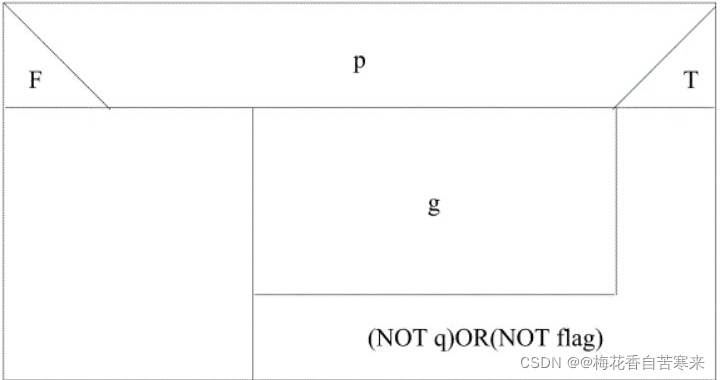

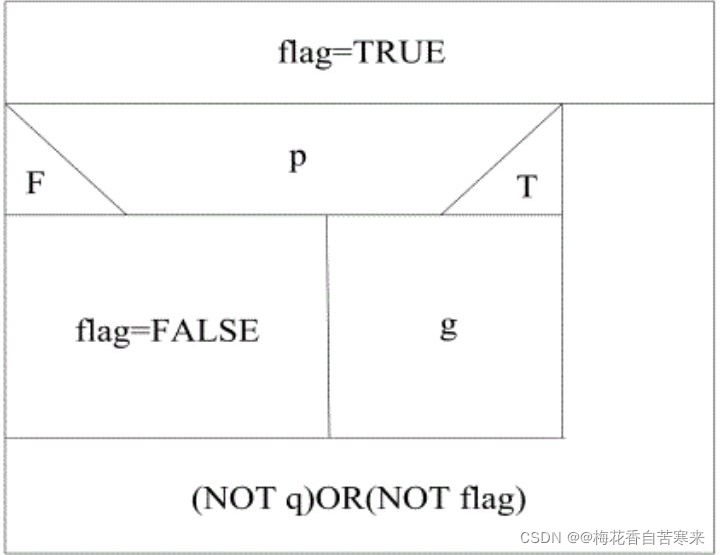

解法1：

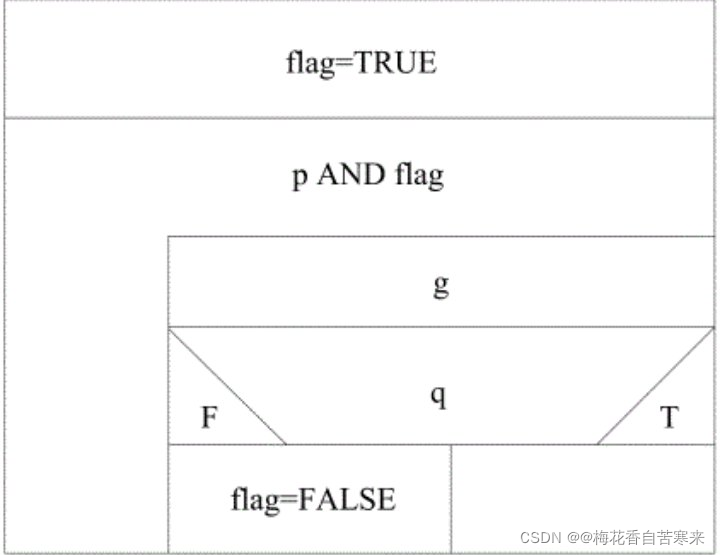

 解法2：

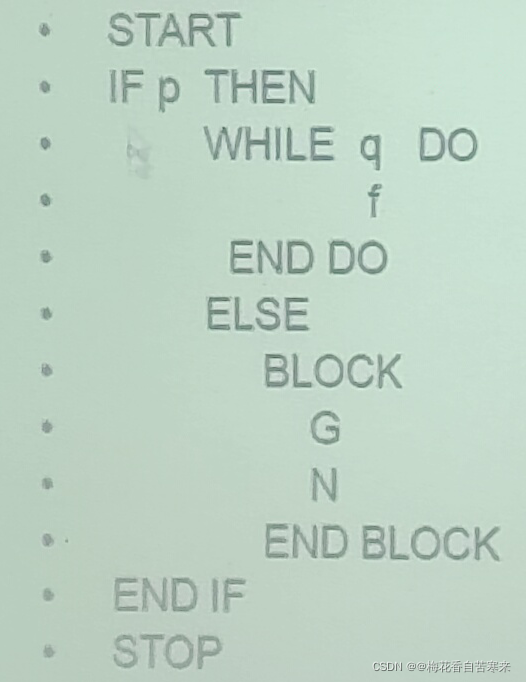

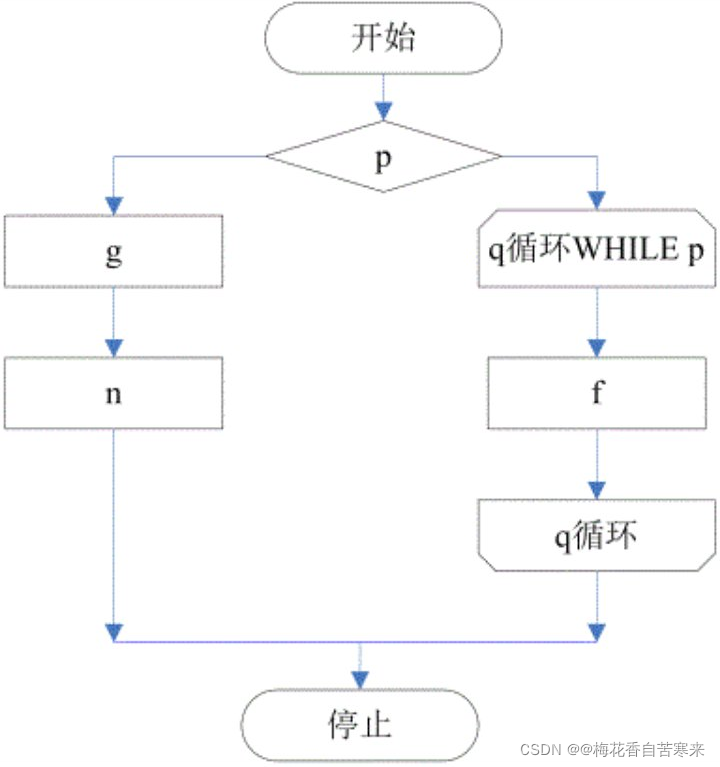

 （3）不使用flag把该程序改造为等价的结构化程序的方法如下图所示。
