QOS个人笔记

网络时延

抖动

丢包

1，在带宽不充裕的时候，优化关键业务的服务质量，劣化非关键业务的服务质量

2，在带宽充裕的时候，优化带宽和利用，合理的配置带宽资源，限速等

服务模型

尽力而为

综合服务模型，RSVP，资源预留协议

区分服务模型

1，在网络出口对报文进行分类，完成对报文的标记

2，根据标记，将其映射成本地对其定义的服务等级值

3，根据不同的服务等级值进入相应的缓存队列，根据队列间的调度机制，实现不同的转发服务

报文分类的依据

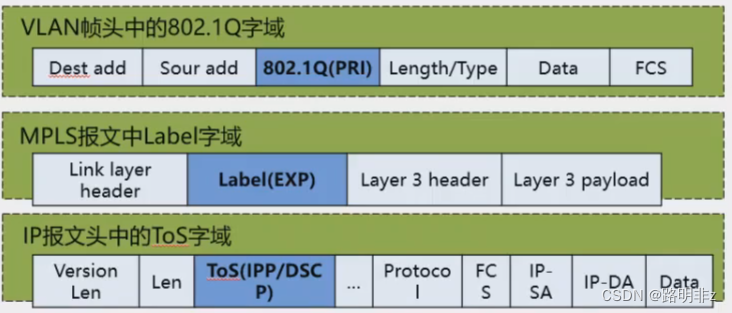

报文分类可依据不同链路传输的不同类别的报文，且自身所含有的QoS优先级的字段值来分类

@由于其只能依据一种粗略地分类且匹配规则较为简单，故称为简单流分类

802.1Q、Label（EXP）、这两个都是3个比特，取值0-7

Tos(IPP/DSCP）、8个比特位

IP报文字段：

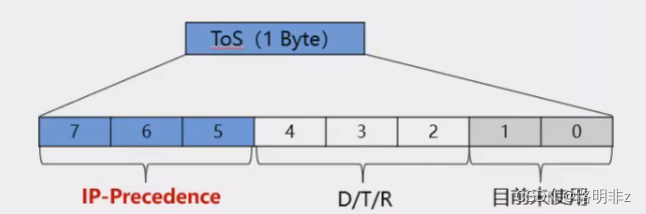

IP报文使用IP-Precedence字段标识其优先级（取值范围0~7）

@IP-Precedence字段最多只能将IP报文分为8类，而在实际部署网络时，这些优先级是远远不够的

@所以在RFC2474中对IPv4报文头中的TOS字段进行重新定义，称为DS（Differentiated Services）字段，区分服务代码点

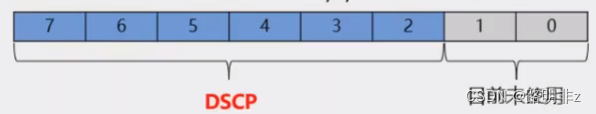

DSCP字段可以将报文分类有0~63种，即2的6次方64种

IPv4中的DSCP字段值：

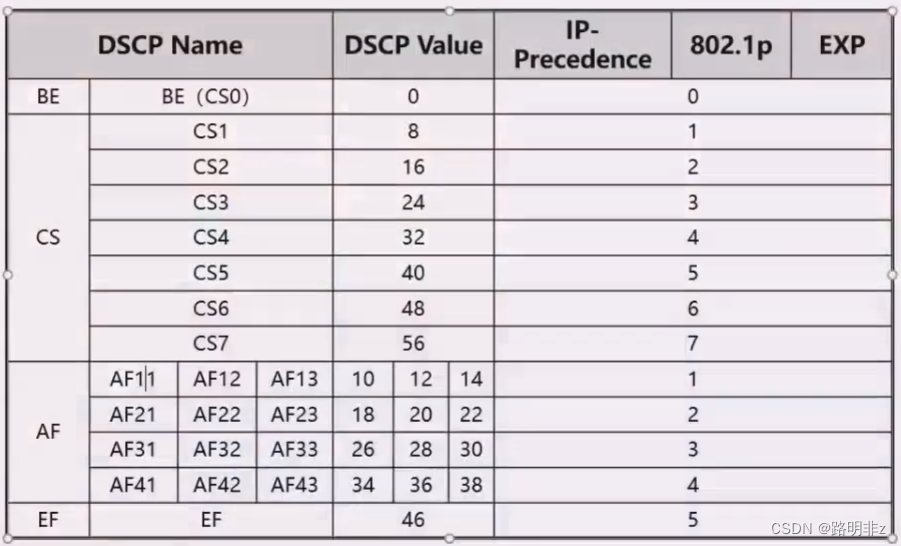

DSCP/IP-Precedence/802.1p/exp值表

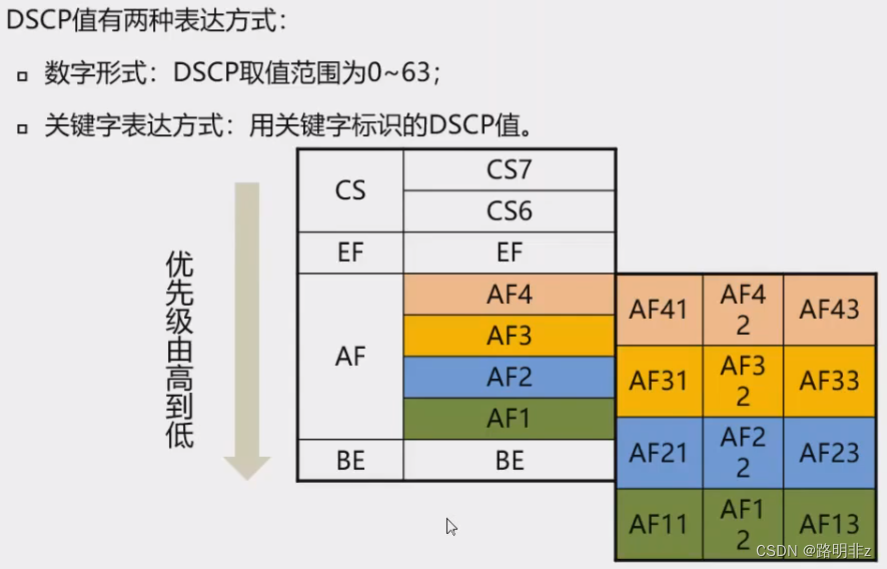

DSCP关键字：

CS 类别服务 ： 取值特征DSCP的/后 3 bit 始终等于000，前 3bit 用于和 IPP/EXP/802.1p 实现映射的兼容性。CS6和CS7是为协议预留的

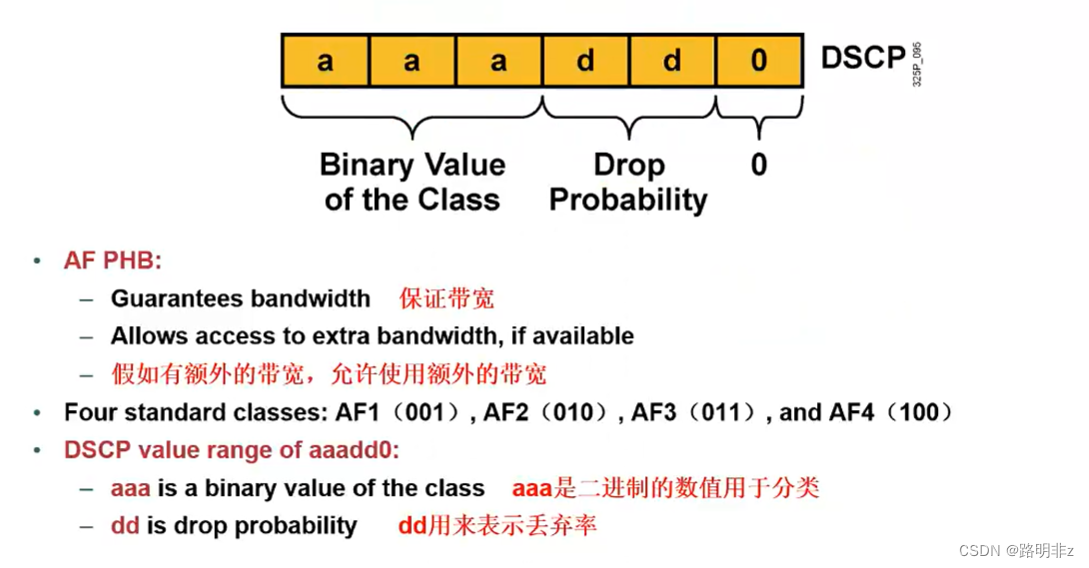

AF 确保转发服务 ： 实现带宽保证的业务，AFxy ，X（取值1-4）代表优先级，越大优先级越高，

Y（取值1-3）代表丢弃率，越大代表丢弃率越高、适合TCP类业务，或者对丢包不敏感的业务进行分类

EF 快速转发服务 ： 实现低时延，低丢包率的业务

BF 尽力而为（CS0） ： 没有任何承诺的业务

对应的AF对应的DSCP十进制值换算方法：

AFxy = 8x+2y AF11=8*1 + 2*1 =10

AF22=8*2 + 2*2 =20、AF33=8*3+2*3=30

111 110=CS7=ip-pre=7

DSCP的值变为IP-Pre的值为：DSCP=001110=14=1，只看前3个比特位即为001

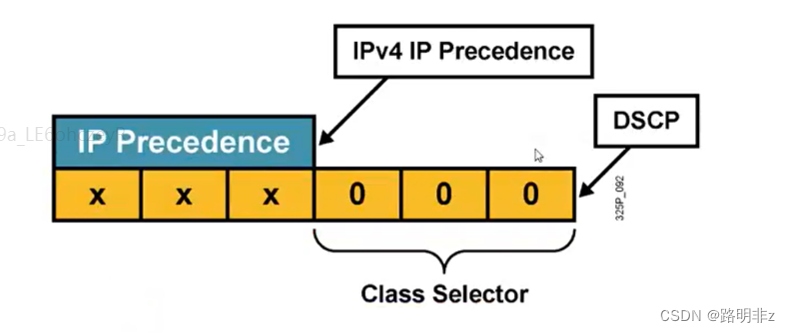

CS值的二进制只看前面三个比特，后面的三个比特都为0，用来与IP-pre优先级做兼容

EF PHB提供低丢包率、低延时、低抖动、该值为46

，

AF PHB：保证带宽服务

DD值为：

低丢弃概率 010，AF11

中丢弃概率 100，AF12

高丢弃概率 110，AF13

报文分类实现:

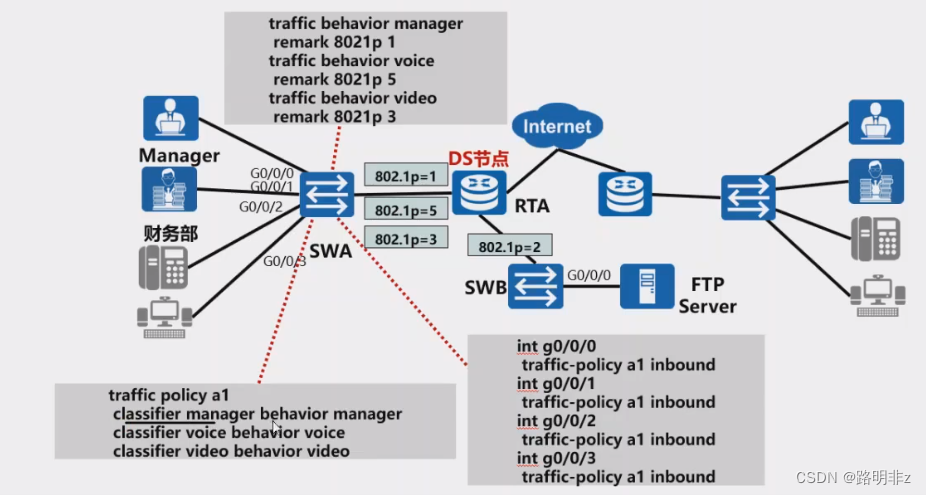

对于接入的SWA和SWB

一般在DS边界对报文进行分类，如SWA，SWB

下游downstream 设备可以选择接收上游upstream 设备的分类结果，也可以按照自己的标准分类

拥塞管理：

拥塞产生的点：1，流量汇聚的链路上

2，流量从高速链路往低速链路转发

# 将准备从一个接口发出的所有报文放入不同的缓存队列中，当接口硬件队列满时则认为产生了拥塞

# 拥塞后，设备启动软件队列，对报文进行缓存，根据个队列间的调度机制实现不同的报文差分转发

对于RTA：

在RTA内部有一个本地优先级LP，又称内部优先级

实现优先级映射实现从数据原始携带的QOS优先级到内部优先级QOS的映射

将进入设备的报文，设备将报文携带的优先级或者端口优先级映射为内部优先级，根据内部优先级确定进入的队列

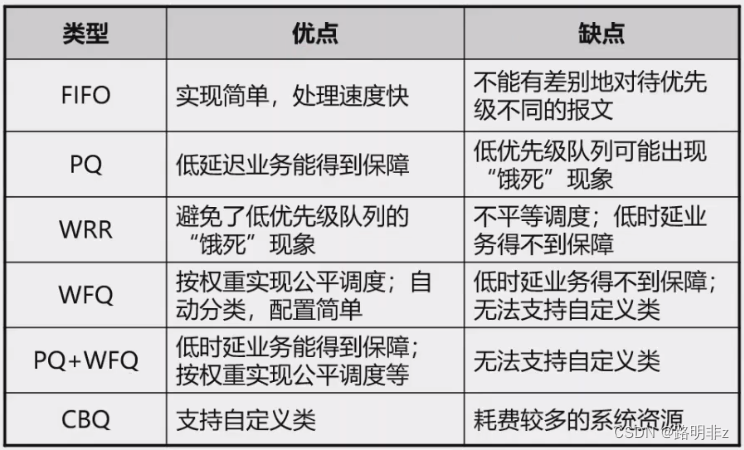

调度机制有：

FIFO（First IN First OUT），实现机制简单且处理速度快，但不能有差别地对待优先级不同地报文

FIFO队列不对报文进行分类，当报文进入接口地速度大于出接口能发送地速度

FIFO按报文到达接口的先后顺序让报文进入队列，同时，FIFO在队列出口让报文按进队的顺序出队，先进先出

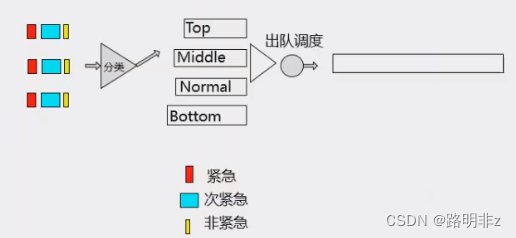

PQ（priority Queuing）

优点：对高优先级的报文提供了优先转发

缺点：低优先级队列可能出现 饿死 现象

PQ队列是针对关键业务应用设计的，分为4个队列，在报文出队列时，PQ会首先让高优先级队列出队并发送，直到高优先级报文发完，

然后发送低优先级队列的报文

如果高优先级队列持续有报文发送，那么较低优先级的报文会有 饿死 的现象发送

发送队列有0 ~ 7个队列

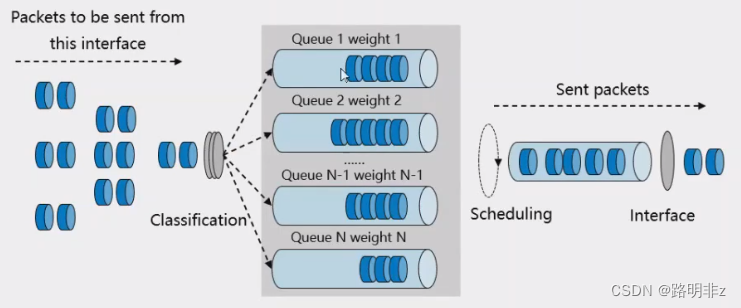

WRR（Weighted Round Robin）加权轮询队列

根据优先级进入队列，然后分配权重

优点：避免PQ队列的 饿死 现象

缺点：基于报文个数来调度，低时延业务得不到及时调度

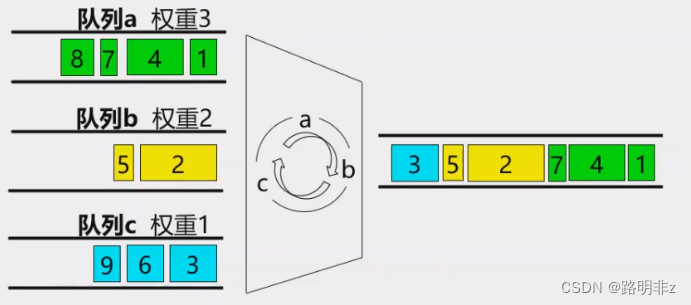

根据每个队列的权重来轮流调度各队列中的报文流，实际上，RR调度相当于权值为1的WRR调度

WFQ（Weighted Fair Queuing）

可根据优先级进入队列，或者根据流进入队列，然后分配权重

两种调度机制

1，基于流的分类机制：当报文的SIP+DIP+SPORT+DPORT+TCP/UDP+TOS 六元组相同的报文为同一个组

2，基于优先级：优先级相同的报文放入一个队列

PQ+WFQ

可以将八个队列中个几个队列按照PQ方式，另外几个队列按照WFQ的调度方式

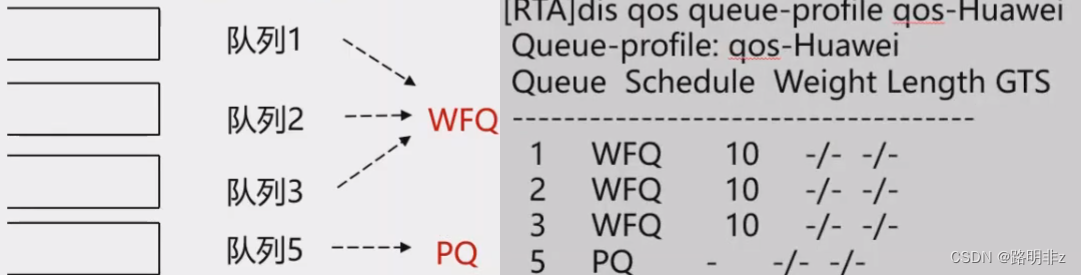

配置：命令效果：将5号队列设置成PQ，将1，2，3号队列设置成WFQ调度方式，并在G0/0/0口调度该队列方式

CBQ（Class-based Queueing）基于类的队列 比较常用，可保证带宽

可根据管理员自行对流量进行分类，分出来的每一类就自行放在一个队列中

优点：提供自定义类的支持，可为不同的业务定义不同的调度策略

确定，涉及到复杂的流分类，启用CBQ会耗费一定的系统资源

CBQ提供三类队列：

EF队列：满足低延时业务，具有最高优先级

AF队列：满足需要带宽保证的关键数据业务

BE队列：满足不需要严格QOS保证的尽力发送业务

LLQ队列：低延时队列

配置：指定队列调度模式：

qos queue-profile test

schedule ?

  drr  Deficit weighted round robin

 pq   Priority queuing

  wfq  Weighted fair queuing

 wrr  Weighted round robin

队列的组成：1，分类机制，2，调度机制，3，丢弃机制（默认都是尾丢弃，可配置为RED/WRED的丢弃机制）

当队列被装满后的传统处理方式：

尾丢弃：后续将该队列发送的报文全部丢弃，直至拥塞解除

导致出现TCP全局同步的情况，当链路出现拥塞，会丢弃该链路队列的报文来缓解，当客户端检测到TCP连接不稳定或者超时时，会重传TCP

并降低TCP窗口大小，来恢复网络质量。客户端会不断提升TCP窗口大小来提升网络质量，则又可能造成拥塞，重复该过程

解决方法：

尾丢弃对于丢弃TCP报文造成全局同步现象，造成的其他影响：

1，引起TCP饿死现象

后续法网队列的TCP报文进行尾丢弃， 造成windows size减小，但UDP流量不会减少，反而会占满整个带宽，造成TCP饿死现象

2，无差别丢弃

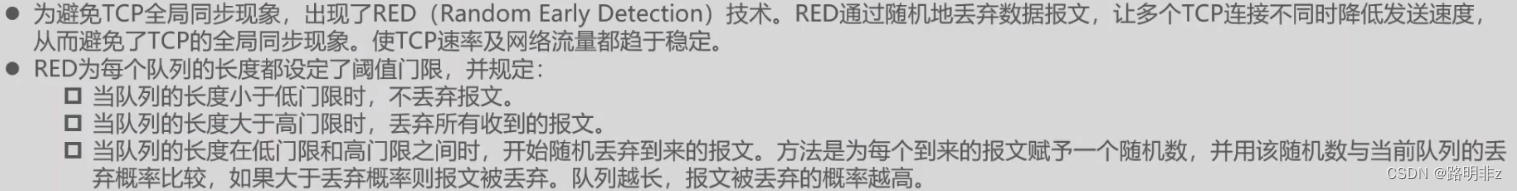

因为RED技术解决了TCP全局同步，但丢弃方法是根据随机数，无法区分优先级，关键业务等

可能导致大量非关键业务数据被转发，而大量关键数据被丢弃，原因是尾丢弃无法对流量进行区分丢弃

解决方法：WERD

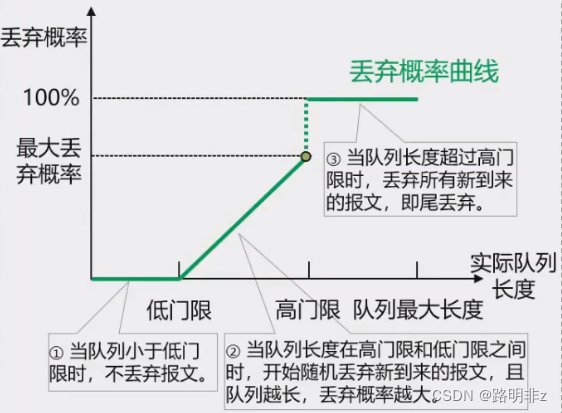

WERD技术可以通过对不同优先级数据包或者队列设置相应的丢弃策略，实现对不同优先级的流量进行丢弃

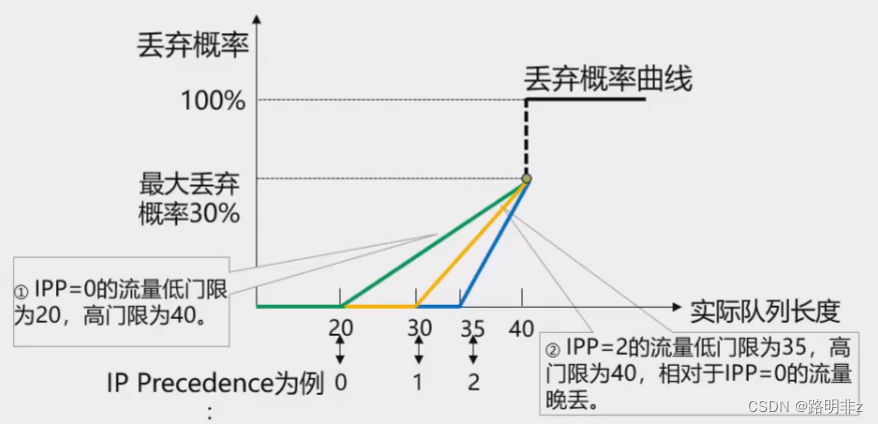

当队列在20-30之间我随机丢弃IP优先级为0的，当队列在30-35之间我随机丢弃IP优先级为1的，以此类推

可大大节省链路带宽并保证关键业务

可使用流策略工具实现对流量的带宽的限速，命令：

配置：

#

drop-profile a //配置一个丢弃模板

wred dscp //基于DSCP值

 dscp default low-limit 20 high-limit 80 discard-percentage 30 //最低门限是20最高门限是80，丢弃概率是30%

#

本地端口镜像配置实现：

设置观察接口： observe-port interface Ethernet0/0/0

设置镜像接口，镜像所有入方向报文： interface Ethernet0/0/1

mirror to observe-port inbound
