一、S参数概述

1.S参数概述

对于一个网络有Y、Z和S参数可用来测量和分析，Y称导纳参数，Z称为阻抗参数，S称为散射参数；前两个参数主要用于集总电路，Z和Y参数对于集中参数电路分析非常有效，各参数可以很方便的测试。

S参数的全称为Scattering参数，即散射参数。S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。

2.如何理解物理意义的S参数

打一个比方：假设流速极快的水流过了两个连接在一起但直径不一样的水管，在这两个水管的交界处会产生什么现象？ 一部分水会从一个水管流到另外一个水管，还有一部分水会反射回来，但如果水的流速很慢，所有的水都会从一个水管全部流到另外一个水管，没有水反射回来的。 我们很容易理解这个现象。 那么，我们将水管换成电阻，电阻两端连接的是导线，当电信号从导线流经电阻时会发生什么现象？ 答案是：当电信号的速率很低或直流信号时，所有的电信号能量除了转换为热能消耗掉，其余的都会流出电阻。 输入电流等于输出电流。也就是说可以应用我们在大学里学习到的基尔霍夫电压和电流定律。 但如果电信号的速率很高，“电阻”就不是我们过去意义上理解的电阻了，电阻会表现出射频特性。 流过电阻的电信号一部分会被反射回来，而且反射回来信号的相位不一定是和入射的信号完全反相，是一个矢量。

当我们将电阻作为一个“黑箱子”，来描述电阻的特征时，该怎么描述？ S参数即是一种描述电阻在表现为射频特性的高频信号激励下的电气行为的工具，而且它的描述的方法是以电阻对入射信号作出“反应”即“散射”后，从电阻“外部”“散射”出的可测量的物理量来实现的，测量到的物理量的大小反应出不同特性的电阻会对相同的输入信号“散射”的程度不一样，这种不一样的散射程度就可以用来描述电阻的特性，而且这种表达方法已成为作为一种非常有用的电气模型。 这些物理量被称为入射电压，反射电压，传输电压等等。 不只是电阻会表现这种特性，很多无源器件如电缆，连接器，PCB走线等传输介质都会表现出这种特性，因此都可以用S参数来表征。

3.二端口网络的S参数

二端口网络是指有一个输入口Port1和一个输出口Port2的无源电路网络。对于线性无源二端口网络，从端口出去的正弦信号一定与进去的正弦信号同频率。

测量“前向”S 参数时，在输入端施加激励信号，在输出端接匹配电阻。

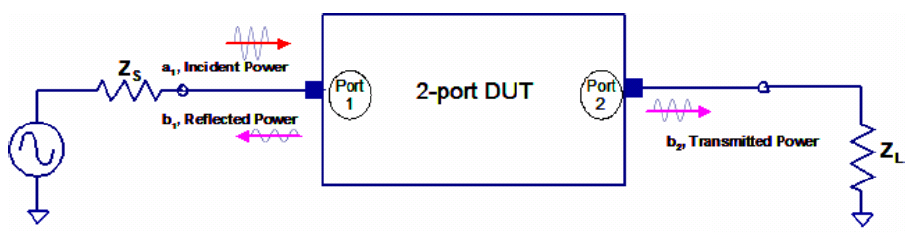

Figure 3：二端口网络前向 S 参数测量示意图

S11=b1/a1=反射功率/入射功率。 S11 表示在输出端端接匹配情况下的输入端反射系数，通常被称为回波损耗（return loss）。

S21=b2/a1=输出功率/输入功率。 S21 表示在输出端端接匹配情况下的前向传输增益（系数），通常被称为插入损耗（inset loss）。

测量“反向”S 参数时，在输出端施加激励信号，在输入端接匹配电阻，如 Figure 4 所示。

Figure 4：二端口网络反向 S 参数测量示意图

S22=b2/a2=反射功率/入射功率。 S22 表示在输入端端接匹配情况下的输出端反射系数。

S12=b1/a2=输出功率/输入功率。 S12 表示在输入端端接匹配情况下的反向传输增益（系数）。

需要注意的是：S参数是在传输线两端有终端的条件下定义出来的，一般Z0=50ohm。所以，当Reference Impedance of Port的定义不同时，S参数值也不相同，即S参数是基于一指定的Port Z0条件下所得到的结果。

二、S参数文件

1.S参数的文件格式

我们在上文中提到的S参数都是图形化界面，无法直接用于仿真计算，有没有一种文件格式可以直接被仿真软件所调用呢？为了解决这个问题，是德科技提出了一种Touchstone文件格式，用于规范描述射频网络在给定频域内S参数，因为它是数字化的表现形式，所以可以被仿真软件直接调用。因为此文件的后缀名都是SNP（N代表端口数），所以大家都习惯称之为SNP文件。如今，SNP文件已经成为各大仿真软件的通用文件格式了。

S参数的文件名命名：filename.snp，n表示是端口数量，依次类推；比如:

一端口文件表示为："filename.s1p"，例如天线；

二端口文件表示为："filename.s2p"，例如高频电感和电容；

三端口文件表示为："filename.s3p"，例如双工器，功分器等等；

2.Touchstone文件格式

Touchstone文件格式

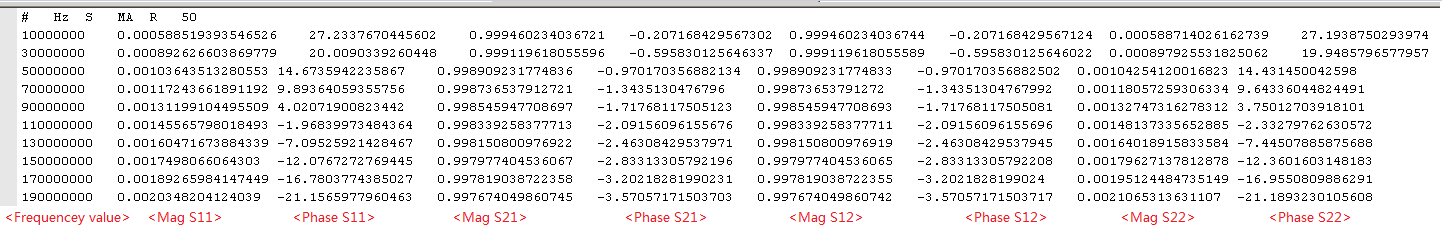

二端口网络的S参数总共有9列，按频率，幅值S11,相位S11，幅值S21，相位S21，幅值S12，相位S12，幅值S22，相位S22的次序排列。

频率按由小到大的从上往下排列，中间的间隔没有严格规定，但必须按从小到大的顺序。

该实例中，第一行中的dB表示复数的表达形式，这里的dB表示幅值单位是dB，相位单位是角度。文件中的这个位置上如果显示是MA，则表示幅度和相位都用实际的数值表示。 R50表示匹配的参考电阻是50欧姆。
