EIGRP——增强型内部网关路由协议，和RIP协议一样属于距离矢量协议（EIGRP 兼具链路状态路由协议和距离矢量路由协议的功能。但 EIGRP 依然基于距离矢量路由协议的核心原理，其中关于其他网络的信息是从直连的邻居获得的）；采用的DUAL弥散算法，对整个网络进行计算后选择最优的网络通络进行数据 的发送。

EIGRP是早先思科私有的协议，是只适用于思科设备的专有协议。后来思科以开放标准形式向 IETF 发布了 EIGRP 的基本功能作为信息性 RFC。这意味着其他网络供应商现在可以在其设备上实施 EIGRP，从而与运行 EIGRP 的思科路由器和非思科路由器互操作。EIGRP 高级功能不会向 IETF 发布，例如部署动态多点虚拟专用网络 (DMVPN) 所需的 EIGRP 末节。作为信息性 RFC，思科将继续保持对 EIGRP 的控制。所以开源了，但是其他厂商设备来说，也就很少使用到该协议，毕竟在早先的发展中，其他厂商也就选择了其他的协议来代EIGRP协议

EIGRP 的功能包括：

  • 扩散更新算法 ：作为驱动 EIGRP 的计算引擎，扩散更新算法 (DUAL) 是路由协议的核心。DUAL 能够确保整个路由域内的无环路径和备用路径。通过使用 DUAL，EIGRP 会保存所有能够到达目的地的可用备用路由，以便在必要时迅速切换到替代路由。
  • 建立邻居邻接关系 -：启用了 EIGRP 的路由器建立邻接关系。邻居邻接关系用于跟踪这些邻居的状态。
  • 可靠传输协议 ：可靠传输协议 (RTP) 对 EIGRP 是唯一的，并将 EIGRP 数据包传送到邻居。
  • 部分和限定更新 ： EIGRP 使用部分和限定更新。也可以说是触发式更新，只要网络拓扑更新，EIGRP即开始更新自己的拓扑
  • 等价和非等价负载均衡 ：EIGRP 既支持等价负载均衡，也支持非等价负载均衡，从而让管理员更好地分配网络中的流量。

EIGRP 数据包类型

Hello 数据包 - 用于发现邻居和维护邻居邻接关系

  • 已通过不可靠的传输方式发送
  • 组播（大多数网络类型）

更新数据包 - 向 EIGRP 邻居传播路由信息。

  • 已通过可靠的传输方式发送
  • 单播或组播

确认数据包 - 用于确认收到以可靠传输方式发送的 EIGRP 消息。

  • 已通过不可靠的传输方式发送
  • 单播

查询数据包 ： 用于向邻居查询路由。

  • 已通过可靠的传输方式发送
  • 单播或组播

应答数据包 ：用于响应 EIGRP 查询。

  • 已通过可靠的传输方式发送
  • 单播

自治系统编号

EIGRP 使用 router eigrp autonomous-system 命令启用 EIGRP 进程。EIGRP 配置中提到的自治系统编号与外部路由协议使用的互联网编号指派机构 (IANA) 全局分配的自治系统编号无关。只有在同一个自治区域的路由器才可建立邻居关系

EIGRP 路由器 ID

EIGRP 路由器 ID 用于在 EIGRP 路由域内唯一标识每台路由器。

在 EIGRP IPv4中，路由器 ID 的使用并不那么明显。IPv4 的 EIGRP 使用 32 位路由器 ID 来识别外部路由重分布的始发路由器。IPv4中，EIGRP可以自选择较大的IP地址作为  route-id

IPv6 的 EIGRP 时，路由器 ID 的必要性更为明显。

network 命令和通配符掩码

在EIGRP中可支持三种：只写网段 网段+子网掩码  网段+反掩码

被动接口

当 EIGRP 网络中启用新的接口时，EIGRP 会尝试与所有相邻路由器建立邻居邻接关系来发送和接收 EIGRP 更新。我们通常会将连接终端的接口设置为被动接口

拓扑搭建

Router>enable
Router#configure
Router(config)#hostname R1
R1(config)#interface GigabitEthernet 0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface GigabitEthernet 0/1
R1(config-if)#ip address 192.168.2.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#inter
R1(config)#interface GigabitEthernet 0/2
R1(config-if)#ip address 192.168.4.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
Router>enable
Router#configure
Router(config)#hostname R2
R2(config)#interface GigabitEthernet 0/0
R2(config-if)#ip address 192.168.1.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#interface GigabitEthernet 0/1
R2(config-if)#ip address 192.168.5.1 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#interface GigabitEthernet 0/2
R2(config-if)#ip address 192.168.3.1 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
Router>enable
Router#configure
Router(config)#hostname R3
R3(config)#interface G0/0
R3(config-if)#ip address 192.168.6.1 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
R3(config)#interface GigabitEthernet 0/1
R3(config-if)#ip address 192.168.2.1 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
R3(config)#interface GigabitEthernet 0/1
R3(config-if)#ip address 192.168.2.2 255.255.255.0
R3(config-if)#exit
R3(config)#interface GigabitEthernet 0/2
R3(config-if)#ip address 192.168.3.2 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
R1(config)#router eigrp 1
R1(config-router)#eigrp router-id 1.1.1.1
R1(config-router)#network 192.168.1.0
R1(config-router)#network 192.168.2.0
R1(config-router)#network 192.168.4.0
R1(config-router)#passive-interface GigabitEthernet 0/2
R1(config-router)#no auto-summary

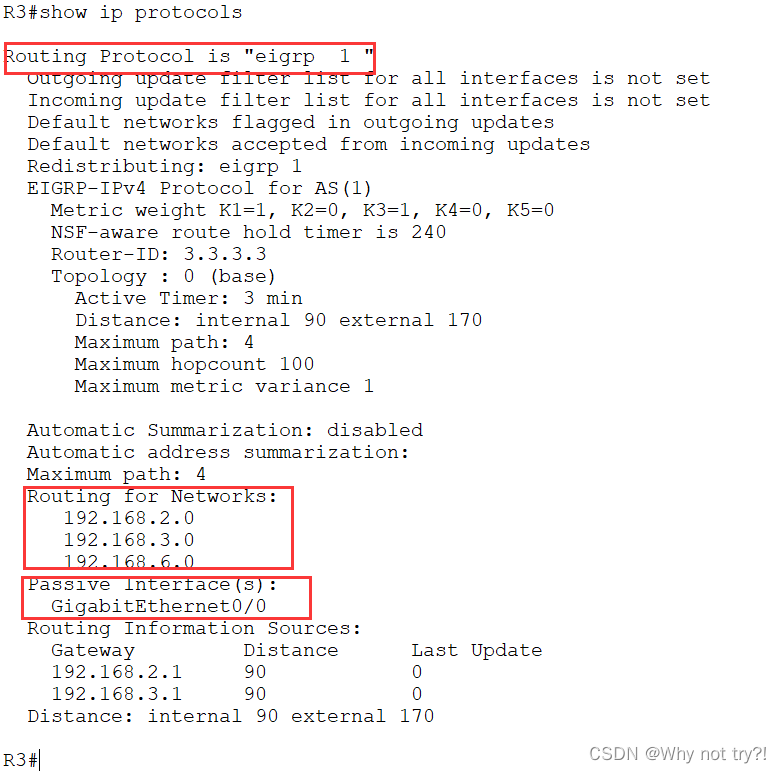

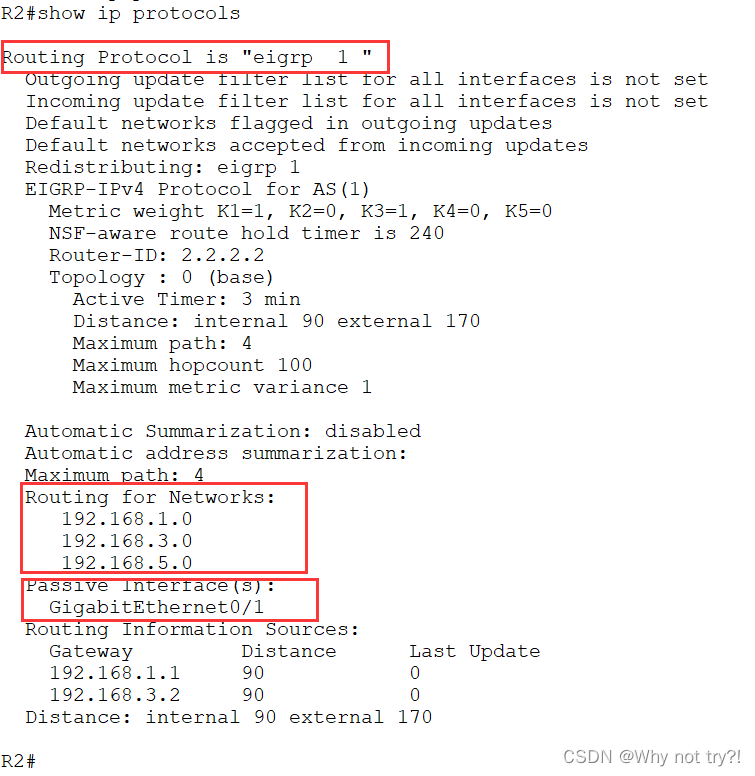

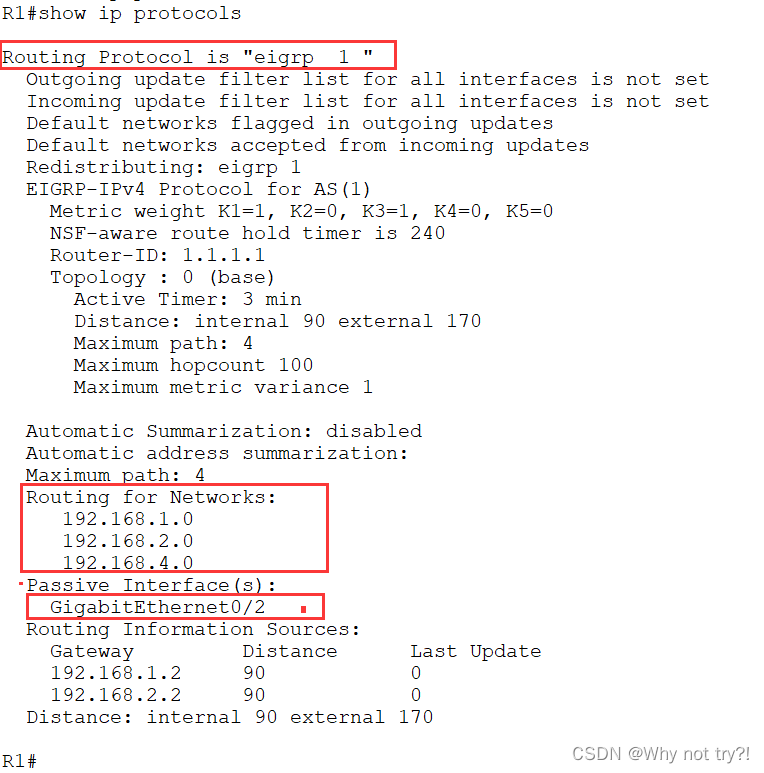

查看配置完EIGRP协议后路由器的信息

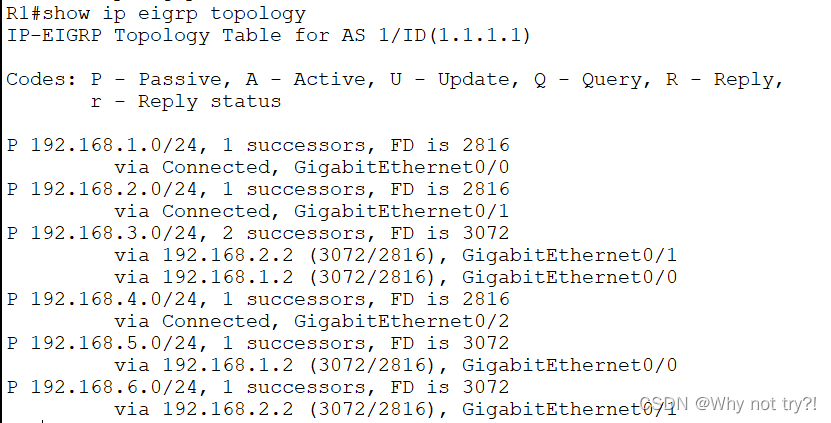

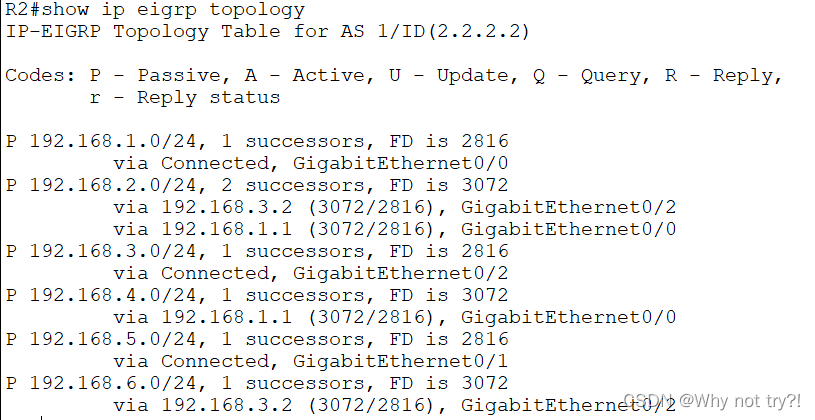

 查看拓扑信息

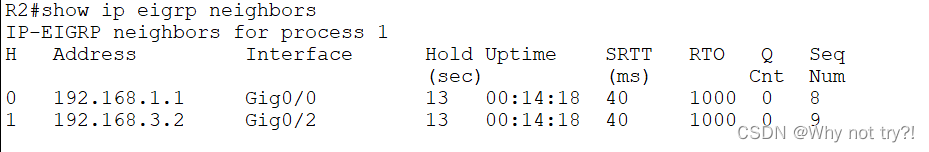

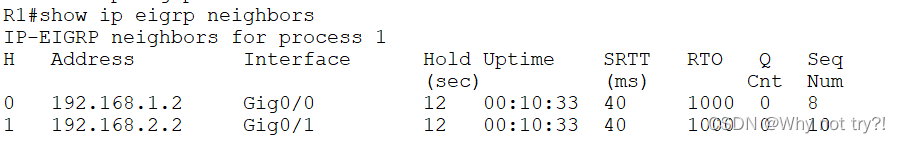

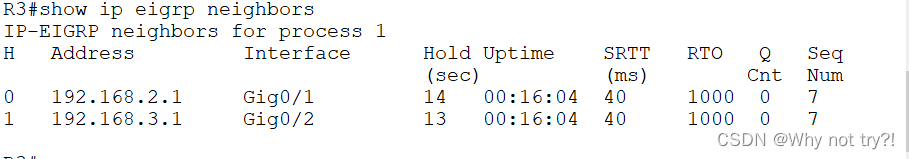

查看邻居信息

 在上述的三个表中，我们很清楚的看到，配置EIGRP后的详细信息，邻居关系就很说明我们的配置没有问题。

R2(config)#router eigrp 1
R2(config-router)#eigrp router-id 2.2.2.2
R2(config-router)#network 192.168.1.0
%DUAL-5-NBRCHANGE: IP-EIGRP 1: Neighbor 192.168.1.1 (GigabitEthernet0/0) is up: new adjacency
R2(config-router)#network 192.168.3.0
R2(config-router)#network 192.168.5.0
R2(config-router)#passive-interface GigabitEthernet 0/1
R2(config-router)#exit
R2(config-router)#no auto-summary





R3(config)#router eigrp 1
R3(config-router)#eigrp router-id 3.3.3.3
R3(config-router)#network 192.168.2.0
%DUAL-5-NBRCHANGE: IP-EIGRP 1: Neighbor 192.168.2.1 (GigabitEthernet0/1) is up: new adjacency
R3(config-router)#network 192.168.3.0
%DUAL-5-NBRCHANGE: IP-EIGRP 1: Neighbor 192.168.3.1 (GigabitEthernet0/2) is up: new adjacency
R3(config-router)#network 192.168.6.0
R3(config-router)#passive-interface GigabitEthernet 0/0
R3(config-router)#no auto-summary
R3(config-router)#exit





Switch>enable
Switch#configure
Switch(config)#hostname S2
S2(config)#interface vlan 1
S2(config-if)#ip address 192.168.5.2 255.255.255.0
S2(config-if)#no shutdown
S2(config-if)#exit
S2(config)#ip default-gateway 192.168.5.1
Switch>enable
Switch#configure
Switch(config)#hostname S1
S1(config)#interface vlan 1
S1(config-if)#ip address 192.168.4.2 255.255.255.0
S1(config-if)#no shutdown
S1(config-if)#exit
S1(config)#ip default-gateway 192.168.4.1
Switch>enable
Switch#configure
Switch(config)#hostname S3
S3(config)#interface vlan 1
S3(config-if)#ip address 192.168.6.2 255.255.255.0
S3(config-if)#no shutdown
S3(config-if)#exit
S3(config)#ip default-gateway 192.168.6.1

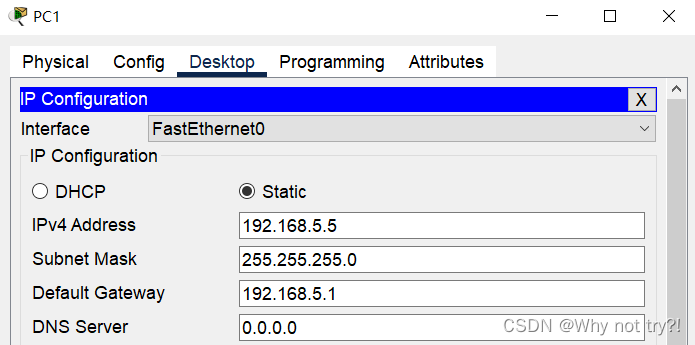

在PC上配置IP、掩码、网关

 其他的PC依次配置

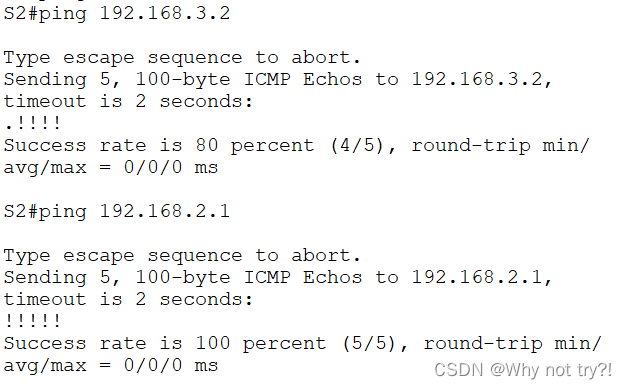

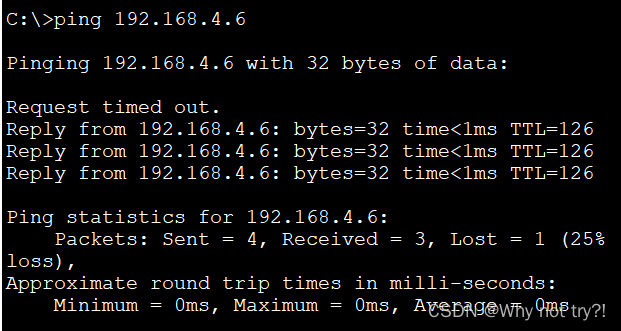

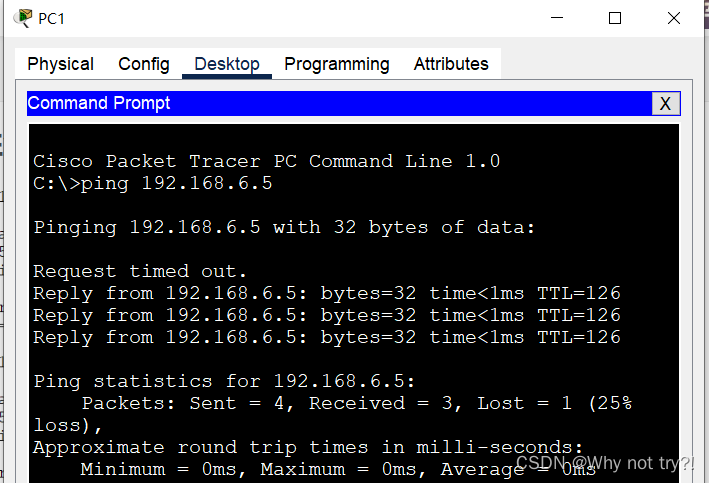

连通性测试



 OK，在此拓扑的配置中，我们的任意一个设备都是可以相互通的

EIGRP的拓展配置

EIGRP的配置中，我们会将内网与外网衔接，边缘的路由器我们总会配置静态路由或者默认路由，此时，我们就需要配置一条语句使得其他路由器也可以学习道该路由信息——重分发

R1(config)#router eigrp 1
R1(config-router)#redistribute static

自定义链路的带宽：一定注意是一条链路的两端的路由器都要配置 且配配置的参数值一样

例如在R2的G0/2接口和R3的G0/2接口

R2(config)#interface G0/2
R2(config-if)#Bandwidth 64
R3(config)#interface G0/2
R3(config-if)#Bandwidth 64

配置带宽的目的就是做一个负载均衡

自定义EiGRP的Hello时间：配置也是基于端口的，所以一条链路的两端都要配置

R2(config)#interface GigabitEthernet 0/2
R2(config-if)#ip hello-interval eigrp 1 50
R2(config-if)#ip hold-time eigrp 1 150

EIGRP的身份认证

例如：

 在R1与R2上配置EIGRP的身份认证

R1(config)#key chain cisco
R1(config-keychain)#key 1
R1(config-keychain-key)#key-string cisco123
R1(config-keychain-key)#exit
R1(config-keychain)#ex
R1(config)#interface g0/0
R1(config-if)#ip authentication mode eigrp 1 md5
R1(config-if)#ip authentication key-chain eigrp 1 cisco

 配置完R1的身份验证：R2便于R1失去的邻居关系

R2(config)#key chain cisco
R2(config-keychain)#key 1
R2(config-keychain-key)#key-string cisco123
R2(config-keychain-key)#ex
R2(config-keychain)#ex
R2(config)#interface G0/0
R2(config-if)#ip authentication mode eigrp 1 md5
R2(config-if)#ip authentication key-chain eigrp 1 cisco

R2上配置完EIGRP的身份验证后，重新与R1建立了身份验证
