该博客介绍了使用DS18B20温度传感器、AT89C51单片机和74LS164移位寄存器设计的智能温控风扇系统。系统根据温度变化控制风扇转速，并通过数码管显示实时温度。当温度超过特定阈值时，风扇自动调整转速或全速工作，并有指示灯提示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

温度传感器DS18B20采集环境模拟信号，其输出送入AT89C51，单片机在程序的控制下，将处理过的数据送到移位寄存器74LS164，经74LS164输出后驱动三位数码管显示。当被测温度高于18℃时，单片机发出控制信号使降温电扇以自然风的形式旋转，温度越高转速越快，温度36℃以上时风扇全速工作，点亮此功能指示灯。

基本要求

（1）设计测量温度范围－55℃＋125℃的智能测温系统，要求数码管实时显示测量温度，单片机根据温度高低确定风扇转速

（2）画出程序框图

（3）整机电路图（proteus绘制）

系统组成

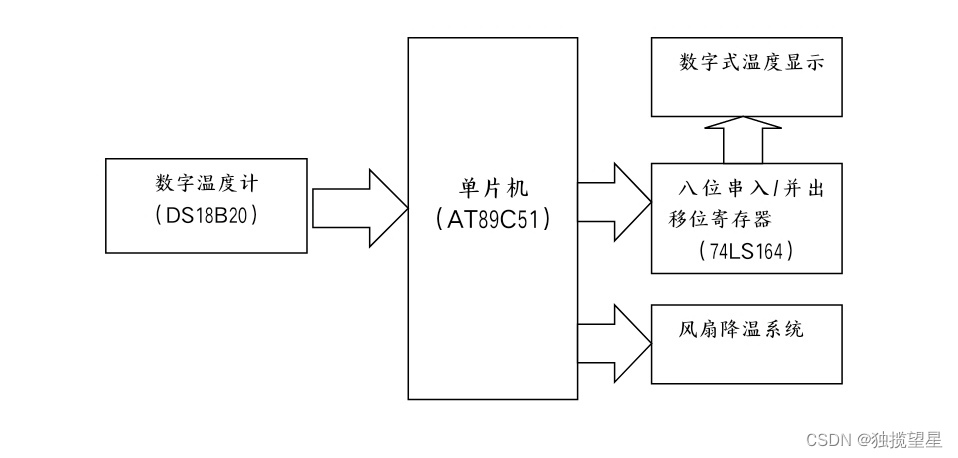

智能温度测量系统主要由数字温度计、单片机控制电路、数字式温度显示电路、风扇降温电路、键盘电路、串口通信电路等六部分组成。系统原理框图如下：

设计思路

智能温度测量系统的设计思路：用数字温度传感器DS18B20采集环境模拟信号，并在其内部进行A/D转换，将转换后的数字信号送AT89C51单片机，AT89C51单片机在程序的控制下，将处理过的数据送到八位串入/并出移位寄存器74LS164，经74LS164输出后驱动三位数码管显示出环境温度。当被测温度高于18℃时，单片机P2.3脚发出信号使降温电扇以自然风的形式旋转，温度越高转速越快，温度36℃以上时风扇全速工作，点亮此功能指示灯。

电路组成及工作原理

温度传感器功能模块

美国DALLAS公司生产的数字化温度传感器DS1820是世界上第一片支持“一线总线”接口的温度传感器。DS1820可把温度信号直接转换成串行数字信号供单片机处理，测量结果以9~12位数字量方式串行传送。从DS1820读出的信息或写入DS1820的信息，仅需要一根传输线（单总线接口）。读写及温度变换功率来源于数据总线，总线本身也可以向所挂接的DS1820供电，而无需额外电源。DS1820提供九位温度读数，构成多点温度检测系统而无需任何外围硬件。
