解析光纤跳线的5大知识点，让安装使用更顺畅

光纤跳线广泛应用于光通信领域和光电子领域，在使用上非常的简单，只要了解光纤跳线的5大知识点，就能基本掌握光纤跳线的使用，那么光纤跳线的5大知识点是什么呢？接下来爱德泰为大家讲述一下。



 知识点一、什么是光纤跳线

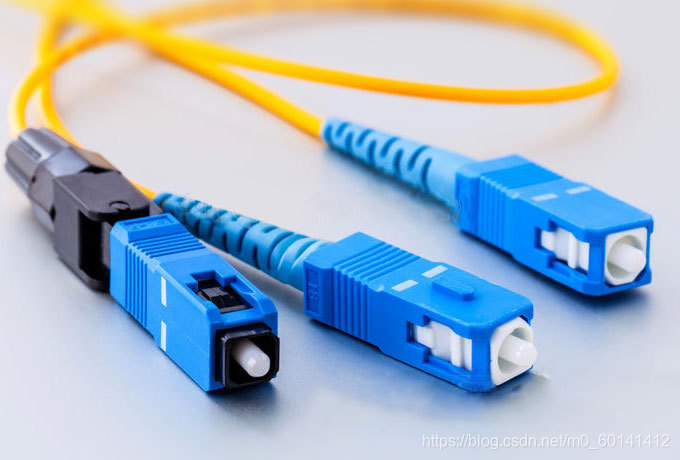

光纤跳线（又称光纤连接器）是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为光纤尾纤。光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间的连接。

知识点二、光纤跳线使用步骤

第一步：识别光交和机房，找到分光器；

第二步：识别分光器编号；

第三步：找到工单上配置的分光器端口；

第四步：找到通达用户的光缆纤芯纤序的端口；

第五步：从分光器端口跳接到用户光缆端口。

知识三、光纤跳线基本知识及规范

1、跳纤操作必须满足ODF架内、光交、综合箱内整齐、布线美观、便于操作、少占空间的原则；

2、跳纤长度必须掌握在500mm 余长范围内；

3、长度不足的跳纤不得使用，不允许使用法兰盘连接两段跳纤；

4、各跳纤应确保各处曲率半径大于400mm。

四、走纤一般性要求

1、对于上走线的光纤，应在ODF架外侧下线，选择余纤量最适合的盘纤柱，并在ODF架内侧向上走纤，水平走于ODM下沿，垂直上至对应的端子；

2、一根光纤跳线只允许在ODF架内一次上走（沿ODF架外侧）、一次上走（沿ODF架内侧），走一个盘纤柱，严禁在多个盘纤柱间缠绕、交叉、悬挂，即每个盘纤柱上沿不得有纤缠绕；

3、现场具体情况，应在适应初对光纤跳线进行整理后绑扎规定；

4、所有光纤跳线必须在ODF架内布放，严禁架外布放、飞线等现象的发生。

5、对应急使用的超长光纤跳线应当按照规则挂在里纤盘上，不得对以后光纤跳线造成影响。

五、进行必要光路测试

每段光路光纤跳线完成后需要进行测试，测试步骤如下：

1、用光功仪表测试分光器出口1490波长，光功率应小于-22dB；

2、用户端用光功仪表1490波长进行测试，收光功率应小于-23dB，ONU最大灵敏度一般为-24dB；

3、用ONU设备为用户进行上网调试；

4、如出现收不到光，可以通过可视光源（红光）进行判断是否错纤；

5、若没有错纤但仍收无光，活损耗大的时候，ONU无法正常工作，需尽快维护。
