浅析：光纤跳线的插入损耗和回波损耗

光纤跳线是光传输网络的重要媒介之一，插入损耗和回波损耗是评估光纤跳线质量的两个重要关键指标，插入损耗会削弱光链路中的光功率，降低接收灵敏度，回波损耗会改变光源激光二极管的谱宽度，向系统引入噪声，甚至会使光源工作波长发生变化。接下来爱德泰简单的讲述一下什么是光纤跳线的插入损耗和回波损耗，



什么是插入损耗

插入损耗是指光纤中两个固定点之间损耗的光的度量。可以理解为光通信系统光纤链路中由于光器件的介入而引起的光功率的损失，单位是dB。通常情况下，插入损耗值是越小越好，表示性能越好，例如，插入损耗为0.3dB优于0.5dB，计算公式： IL=-10 lg（Pout /Pin）， Pout 为输出光功率，Pin 为输入光功率

什么是回波损耗

回波损耗，又称为反射损耗。是光纤链路由于阻抗不匹配所产生的反射或回波，是一对线自身的反射。不匹配主要发生在连接器的地方，但也可能发生于光纤中特性阻抗发生变化的地方，所以施工的质量是提高回波损耗的关键。回波损耗将引入信号的波动，返回的信号将被双工的千兆网误认为是收到的信号而产生混乱。回波损耗是传输线端口的反射波功率与入射波功率之比，以对数形式的绝对值来表示，单位是dB，通常是负值，因此回波损耗值越大越好，典型规格范围为-15至-60 dB。按照行业标准，Ultra PC抛光光纤连接器的回波损耗应大于50dB，斜角抛光的回波损耗通常大于60dB。PC类型应大于40dB。对于多模光纤，典型的RL值介于20至40 dB之间

影响光纤跳线的插入损耗和回波损耗的因素主要有以下几点：

1、端面质量和清洁度

光纤端面的清洁度和端面缺陷，也就是说端面出现划痕、凹坑、裂纹、颗粒污染等情况，会导致较高的插入损耗和回波损耗。

2、端面对接程度

两个端面的精准对接程度，即纤芯之间未精密对准时，连接器插芯连接时，对位发生偏差时，插入损耗和回波损耗都会受到较大影响。

3、光纤端面类型

光纤端面的类型，光纤端面的类型有物理接触（PC）、超物理端面（UPC）、斜面物理接触（APC），其中，UPC连接器由于端面空气间隙最小而具有最低的插入损耗，而APC连接器由于采用斜面光纤端面，在三者可实现最高的回波损耗。。

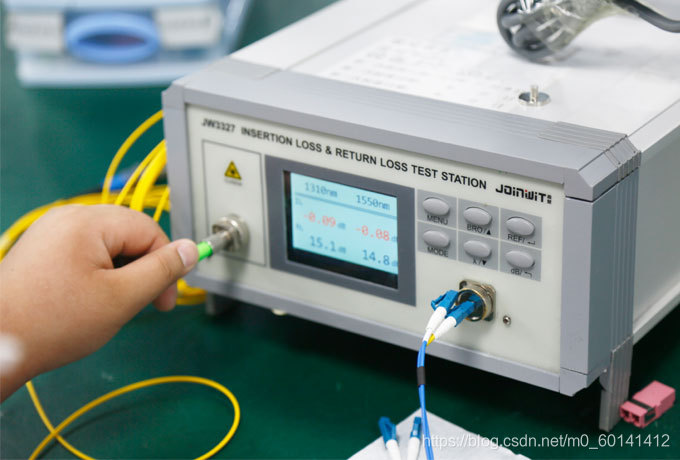

综上爱德泰所述，认识光纤跳线的插入损耗和回波损耗，有利于部署更优质的光传输网络。所以在购买光纤跳线时，需要准确测量光纤跳线的插损、回损指标是否符合要求，才能保证光纤系统正常工作。
