浅谈WLAN

1.什么是WLAN

• WLAN即Wireless LAN(无线局域网)，是指通过无线技术构建的无线局域网络。WLAN广义上是指以无线电波、激光、红外线等无线信号来代替有线局域网中的部分或全部传输介质所构成的网络。
• 通过WLAN技术，用户可以方便地接入到无线网络，并在无线网络覆盖区域内自由移动，彻底摆脱有线网络的束缚。

2.WLAN与Wi-Fi

     1.WLAN

        WLAN是计算机网络和无线通信技术(Wi-F)相结合的产物，是有线网络的无线化延伸。

     2.Wi-Fi

        Wi-Fi是一种基于IEEE802.11标准的无线局域网技术。

        在日常生活中，常会将W1-F当做802.11的同义词。

         Wi-Fit也是Wi-Fi联盟制造商（为产品做兼容性测试）的商标，并做为Wi-F产品的品牌认证。

        Wi-Fi联盟成立于1999年，当时的名称叫做Wireless Ethernet Compatibility Alliance(WECA)。

        在2002年10月，正式改名为Wi-Fi Alliance。

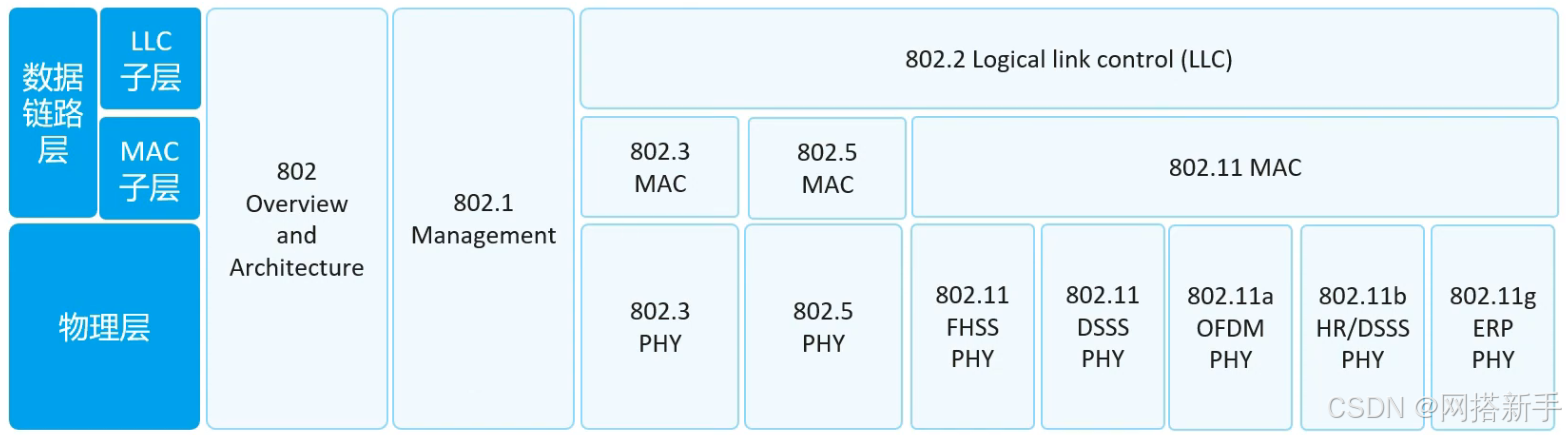

3.IEEE 802与TCP/IP对等模型

1.WLAN是一种基于IEEE 802.11标准的无线局域网技术

2.802.11标准聚焦在TCP/IP对等模型的下两层

• 数据链路层：主要负责信道接入、寻址、数据帧校验、错误检测、安全机制等内容。（感兴趣的话可以在评论区评论，我可以单独出一期如何寻址，数据帧校验和错误检测的博客）
• 物理层：主要负责在空口（空中接口）中传输比特流，例如规定所使用的频段等。

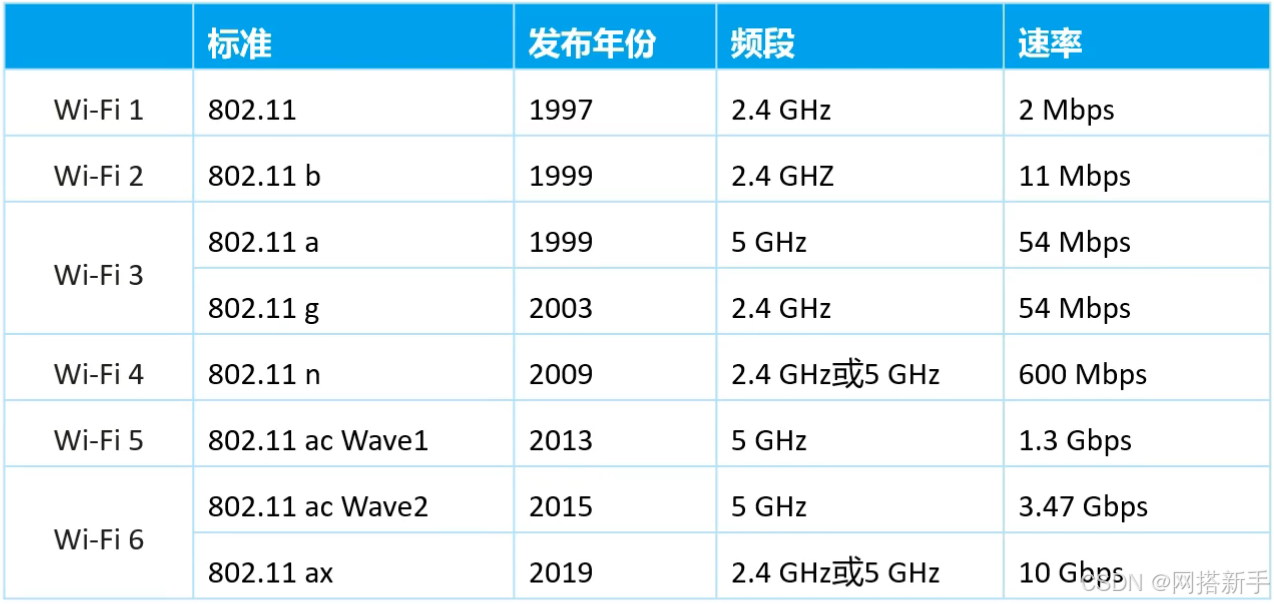

4.IEEE 802.11标准与Wi-Fi的世代

EEE802.11第一个版本发表于1997年，其中定义了介质访问接入控制层和物理层。

此后，更多的基于802.11的补充标准逐渐被定义，最为熟知的是影响Wi-i代际演进的标准：802.11b、 802.11a、802.11g、802.11n、802.11ac等。

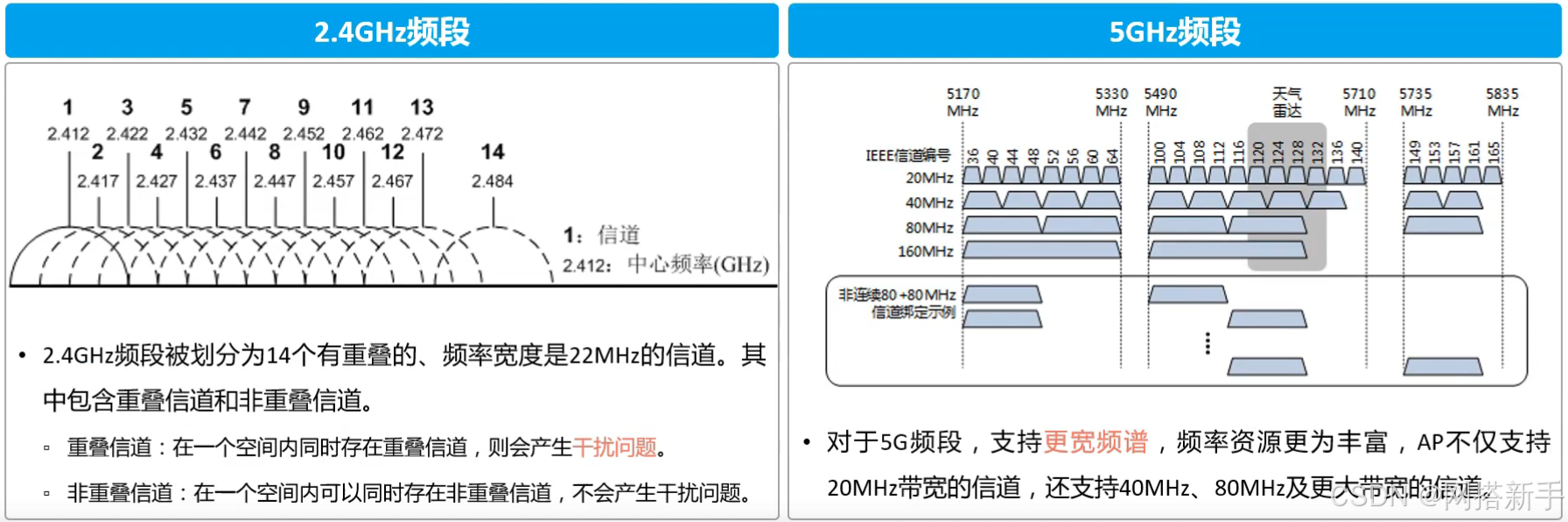

5.频段优缺点对比

2.4G

• 优点：兼容性好（所有设备支持），抗衰减性能强（穿墙能力强）
• 缺点：速度慢

5G

• 优点：速度快
• 缺点：兼容性差（老设备不支持），抗衰减性能差（穿墙能力差）

应用情况：几年前，2.4G是主流。现在新网络5G是主流，因为需要兼容老终端，所以无线网络还是会支持2.4G。

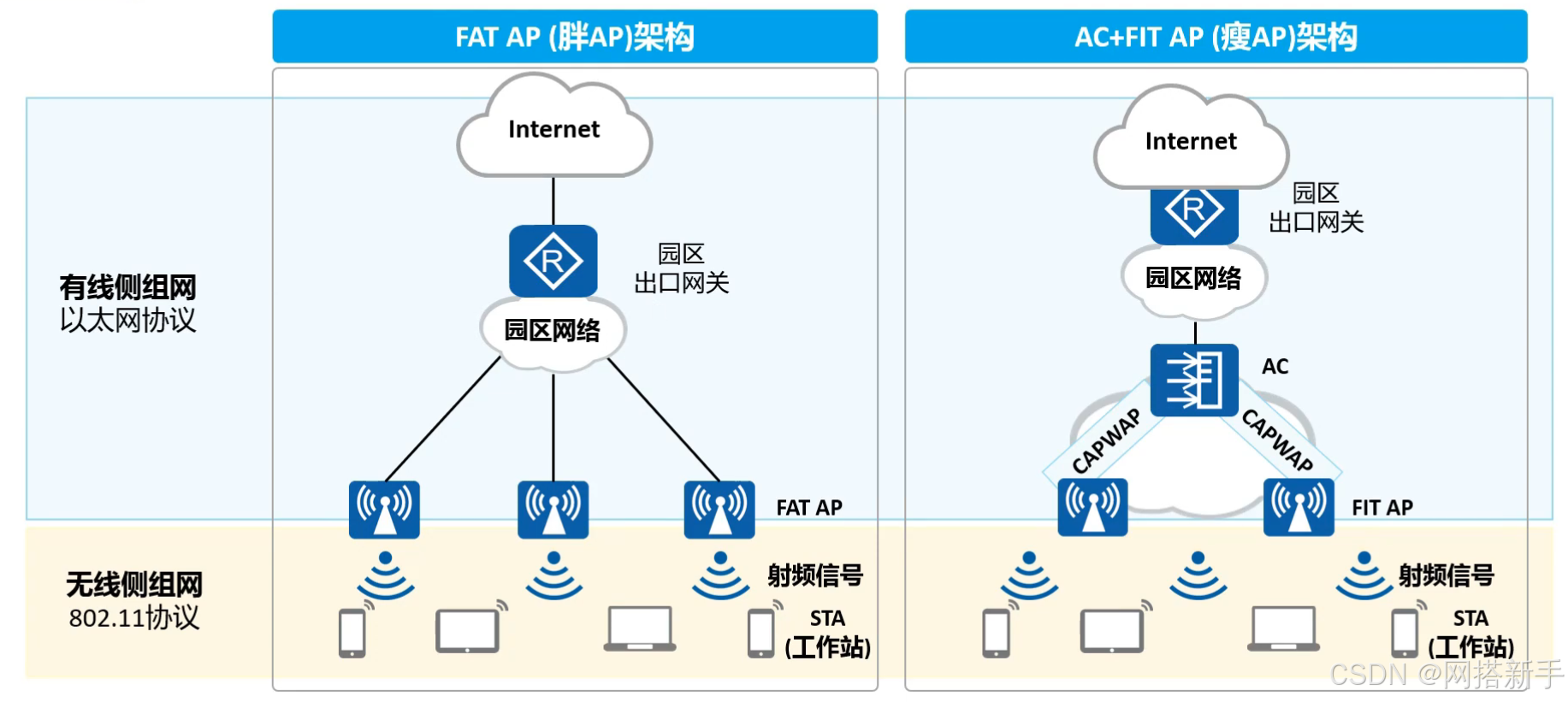

6.基本的WLAN组网架构

胖AP：AP数量少，无需专门的控制器（多用于小型无线网络）

瘦AP：AP数量多，需要集中的控制器（企业网主要面向瘦AP架构）

7.有线侧组网概念

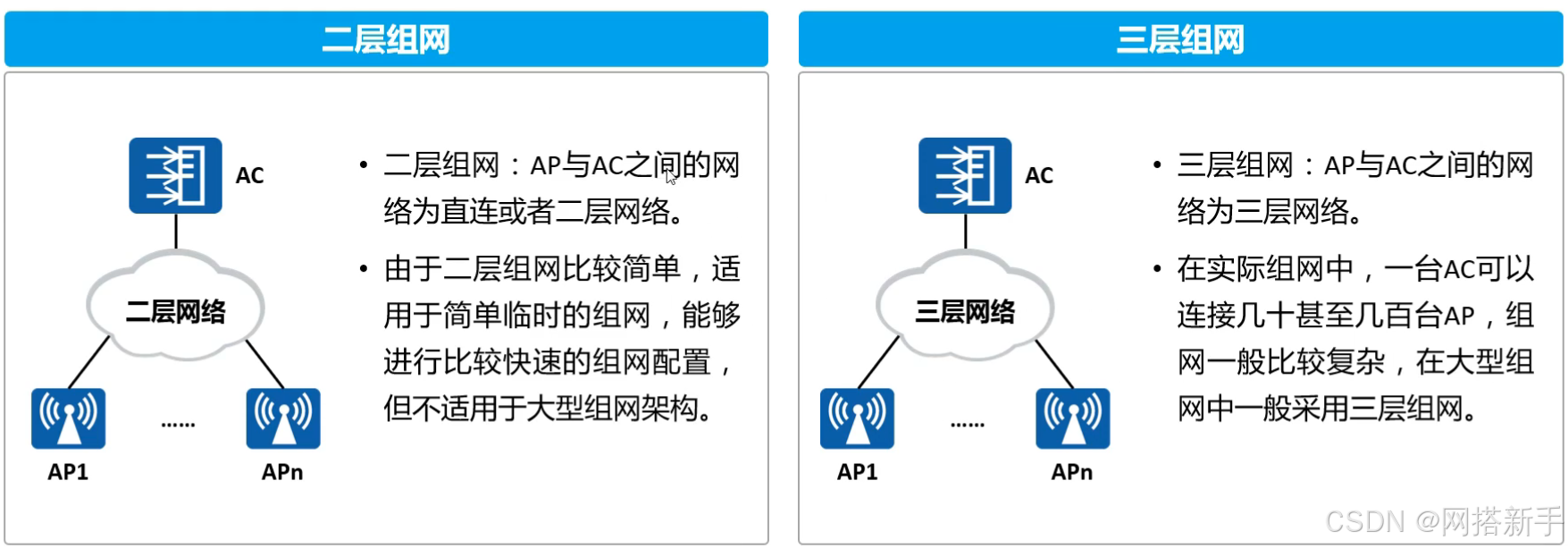

1.AP和AC的组网分为：二层组网和三层组网。

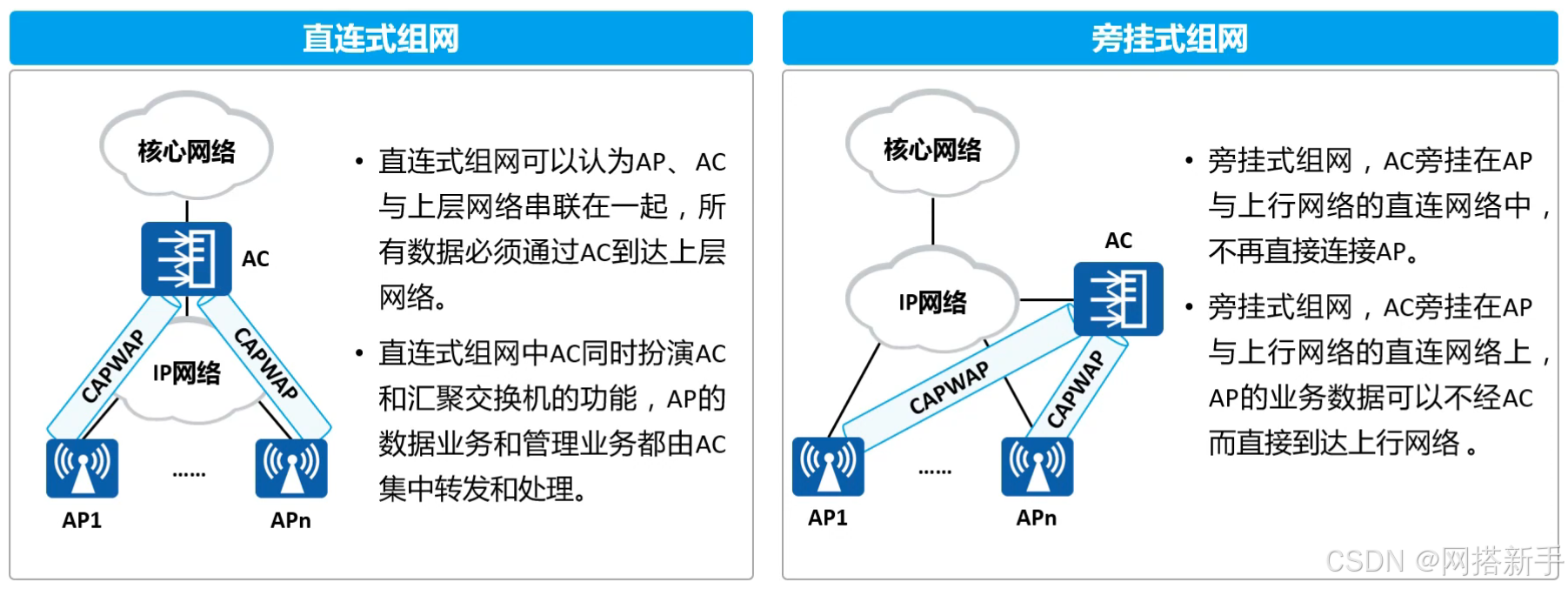

2.AC的连接方式分为：直连式组网和旁挂式组网。

3.CAPWAP协议

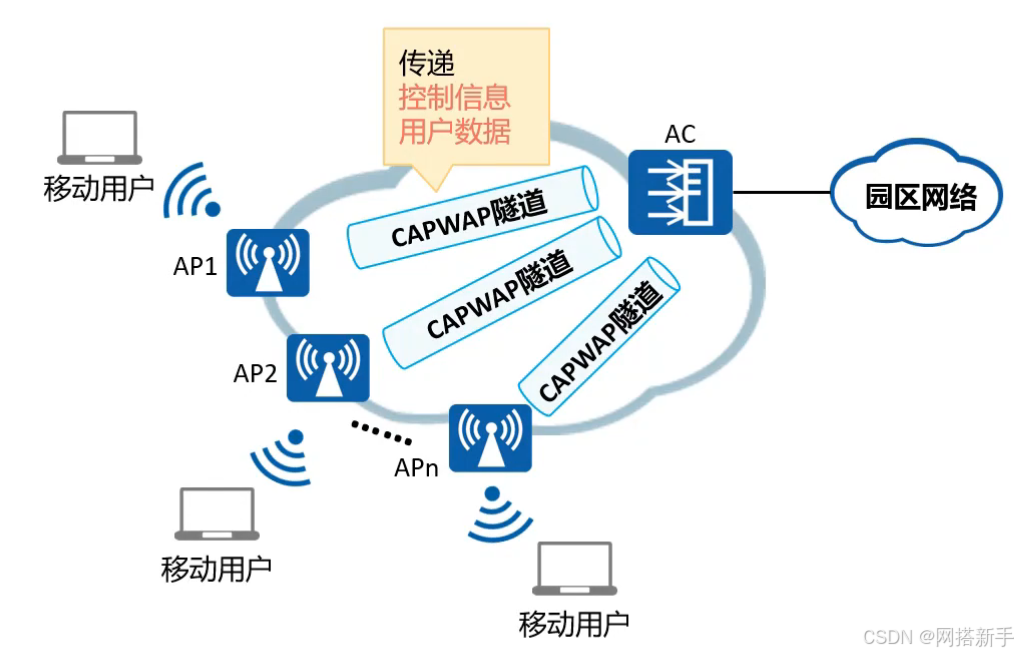

1.什么是CAPWAP隧道

        CAPWAP(Control And Provisioning of Wireless Access Points Protocol Specification,无线接入点控制和配置协议)：该协议定义了如何对AP进行管理、业务配置，即 AC通过CAPWAP隧道来实现对AP的集中管理和控制。

2.CAPWAP隧道的功能

        AP与AC间的状态维护。

        AC通过CAPWAP隧道对AP进行管理、业务配置下发。

        当采用隧道转发模式时，AP将STA发出的数据通过 CAPWAP隧道实现与AC之间的交互。

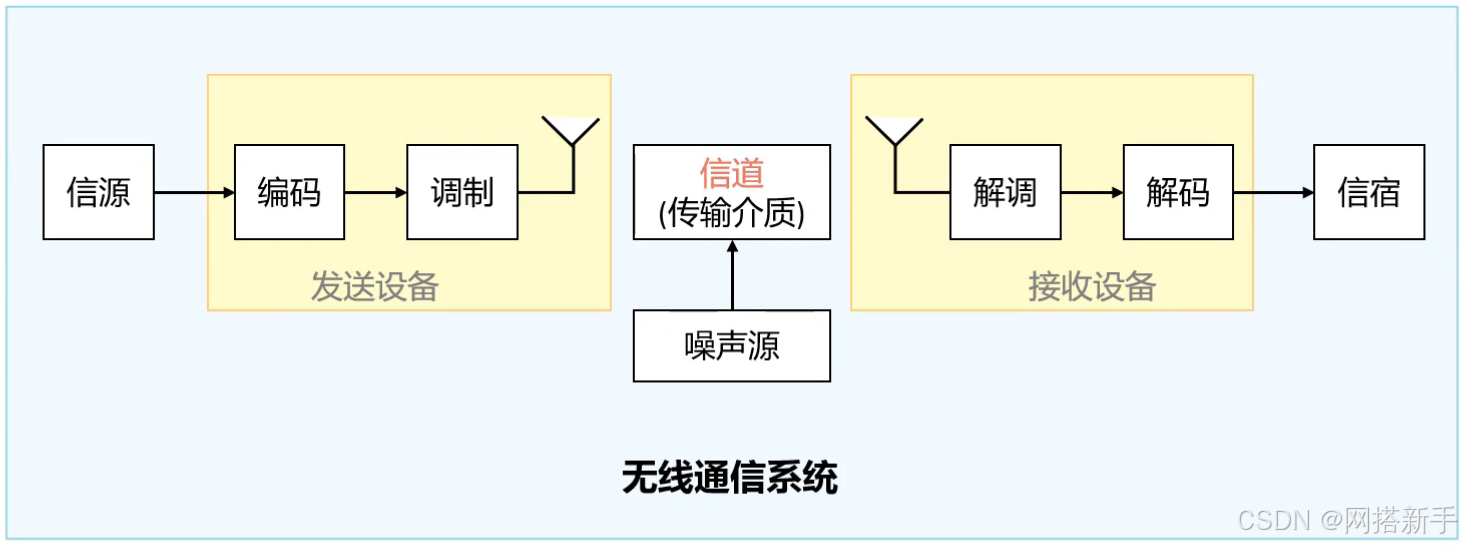

4.无线通信系统

无线通信系统中，信息可以是图像、文字、声音等。信息需要先经过信源编码转换为方便于电路计算和处理的数字信号，再经过信道编码和调制，转换为无线电波发射出去。（可以通过配置CSMA/CA来实现冲突避免）

5.无线信道

信道是传输信息的通道，无线信道就是空间中的无线电磁波。无线电磁波无处不在，如果随意使用频谱资源那将带来无穷无尽的干扰问题，所以无线通信协议除了要定义出允许使用的频段，还要精确划分出频率范围每个频率范围就是信道。

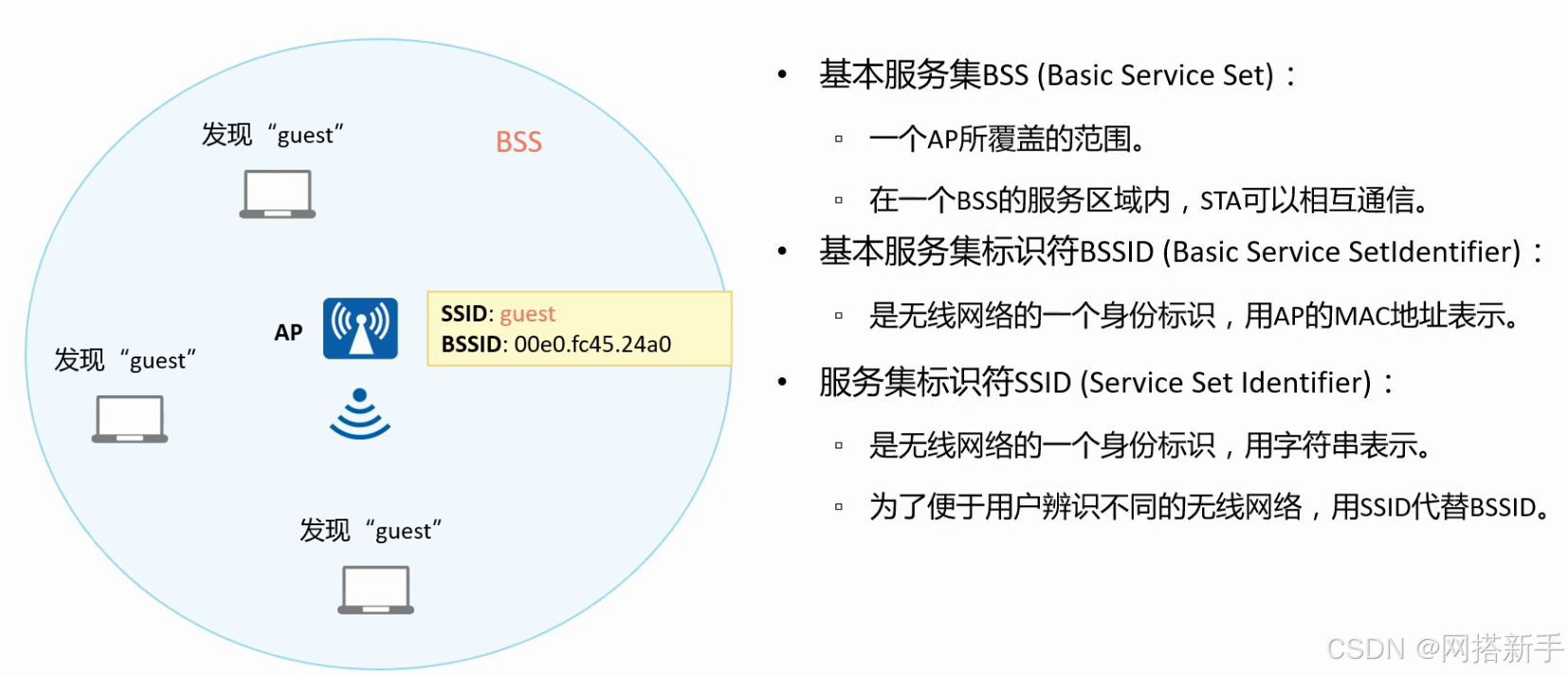

6.BSS/SSID/BSSID

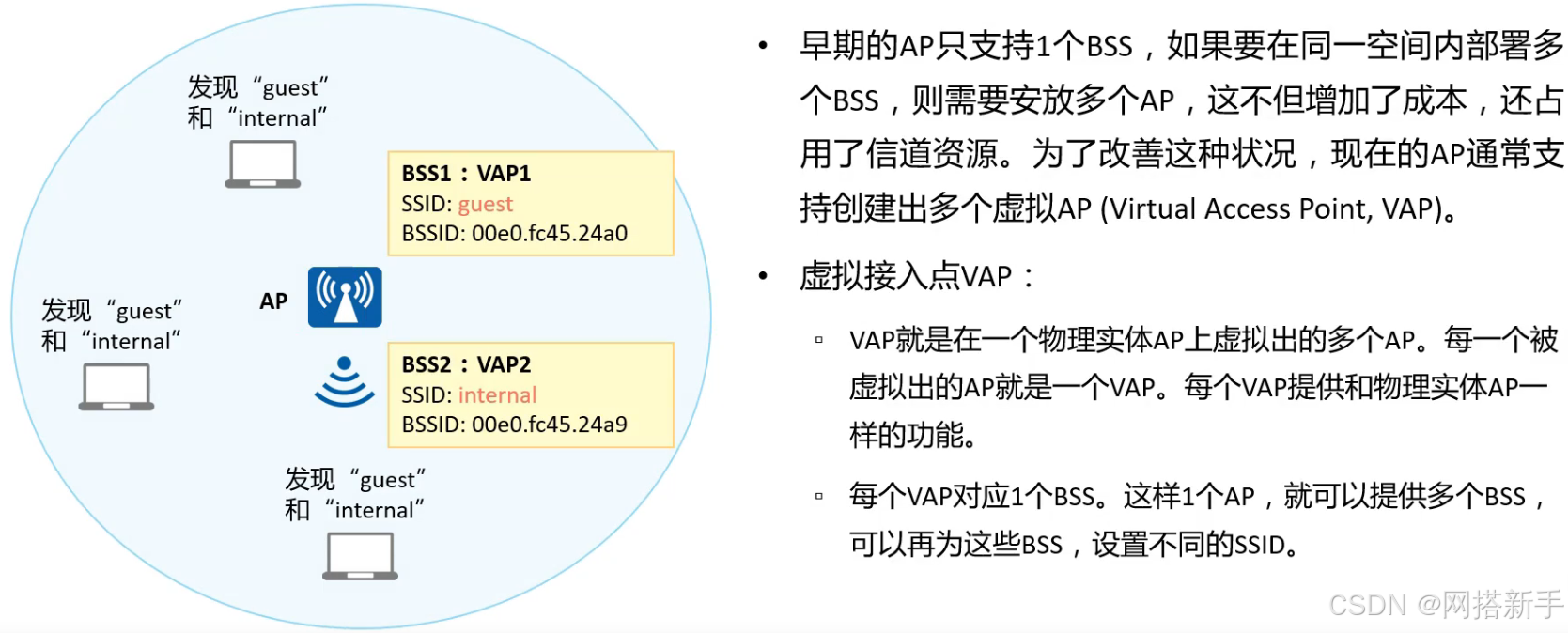

7.VAP

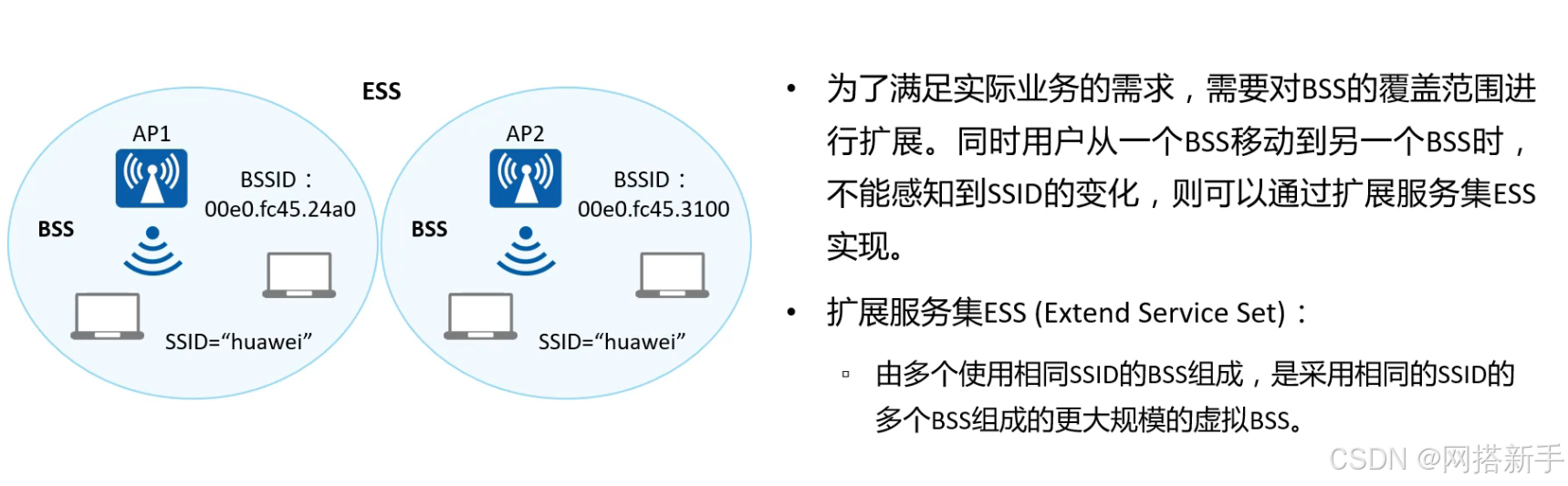

8.ESS

8.WLAN配置实现

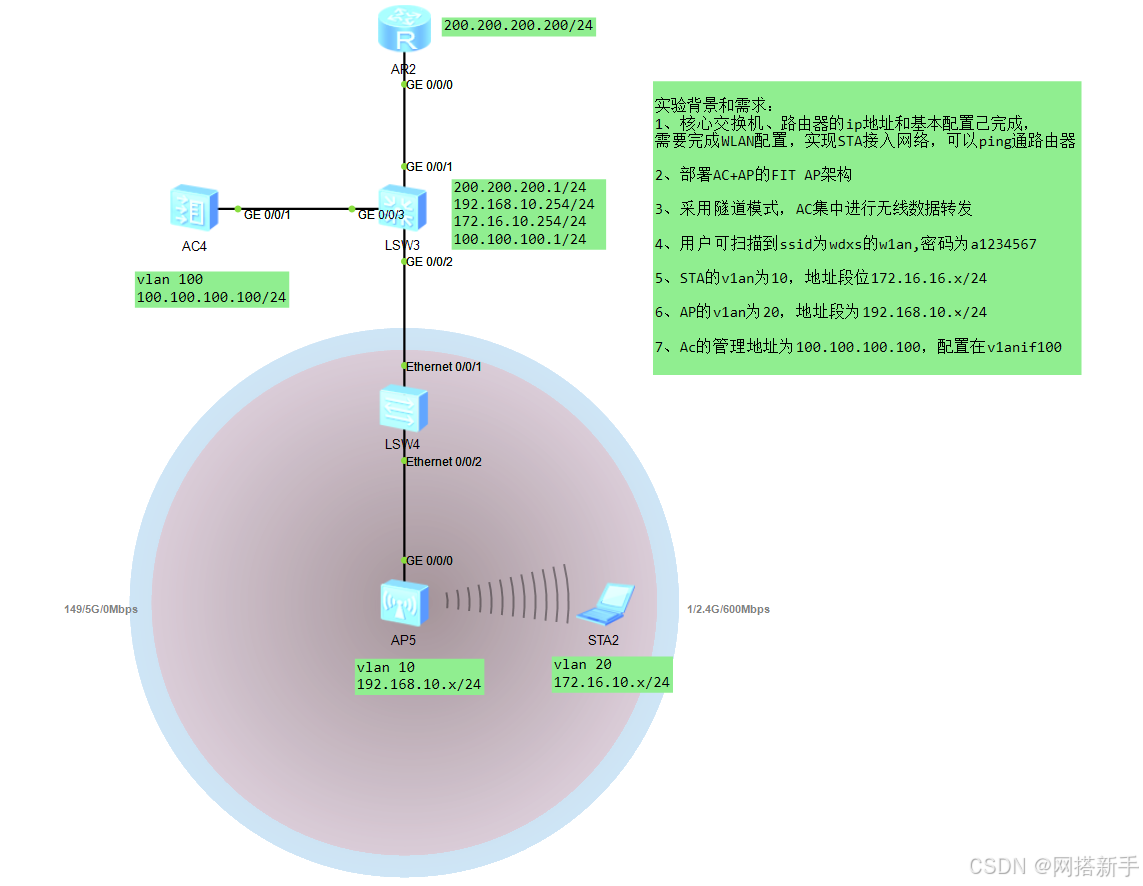

网络拓扑及需求

AR：

interface GigabitEthernet0/0/0
 ip address 200.200.200.200 255.255.255.0
#
ip route-static 172.16.10.0 255.255.255.0 200.200.200.1
#

LSW3:

vlan batch 10 20 100 200
#
dhcp enable
#
ip pool forap
 gateway-list 192.168.10.254
 network 192.168.10.0 mask 255.255.255.0
 option 43 sub-option 2 ip-address 100.100.100.100
#
ip pool foryh
 gateway-list 172.16.10.254
 network 172.16.10.0 mask 255.255.255.0
#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
 dhcp select global
#
interface Vlanif20
 ip address 172.16.10.254 255.255.255.0
 dhcp select global
#
interface Vlanif100
 ip address 100.100.100.1 255.255.255.0
#
interface Vlanif200
 ip address 200.200.200.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 200
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#

LSW4：

vlan batch 10
#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10
#

AC4：

vlan batch 20 100
#
interface Vlanif100
 ip address 100.100.100.100 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
ip route-static 192.168.10.0 255.255.255.0 100.100.100.1
#
capwap source interface vlanif100
#
wlan
 ssid-profile name ssid-wdxs
  ssid wdxs
#
 security-profile name sec-wdxs
  security wpa-wpa2 psk pass-phrase a1234567 aes
#
 vap-profile name vap-wdxs
  forward-mode tunnel
  service-vlan vlan-id 20
  ssid-profile ssid-wdxs
  security-profile sec-wdxs
#
 ap-group name group-wdxs
  radio 0
   vap-profile vap-wdxs wlan 1
  radio 1
   vap-profile vap-wdxs wlan 1
  radio 2
   vap-profile vap-wdxs wlan 1
#
 ap auth-mode mac-auth
 ap-id 0 ap-mac 00e0-fc68-4670
  ap-name ap-wdxs
  ap-group group-wdxs
#

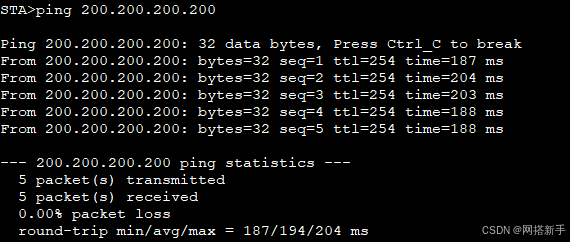

STA接入网络ping通路由器
