当调用 paused()时，MediaPlayer 瞬间从Started变为Prepared状态。

但是在播放器内部，这个过程是异步的。

如果在Paused状态下调用 start()， playback()会恢复之前暂停时的位置，接着开始播放，这时候又变成了 Started状态

当然了，如果已经是Paused状态，调用paused() 是没有任何用处的。

1.8 Stopped状态

当调用stop()时，MediaPlayer无论处于哪种状态都会进入Stopped状态

如果已经处于Stopped状态时，调用 stop()是没有任何用处的

1.9 PlaybackCompleted状态

可以通过 getCurrentPosition()获取播放的位置

当MediaPlayer播放结束时：

如果设置了setLooping(true)

MediaPlayer依然处于Started状态

如果设置了setLooping(false)，并且事先重写过setOnCompletionListener

播放器会回调上面那个接口的 onCompletion()，然后进入 PlaybackCompleted（播放完成）状态。当处于这个状态时，调用start()将重启播放器从头开始播放数据

2. 从创建到setDataSource过程

========================================================================================

2.1从创建到setDisplay过程

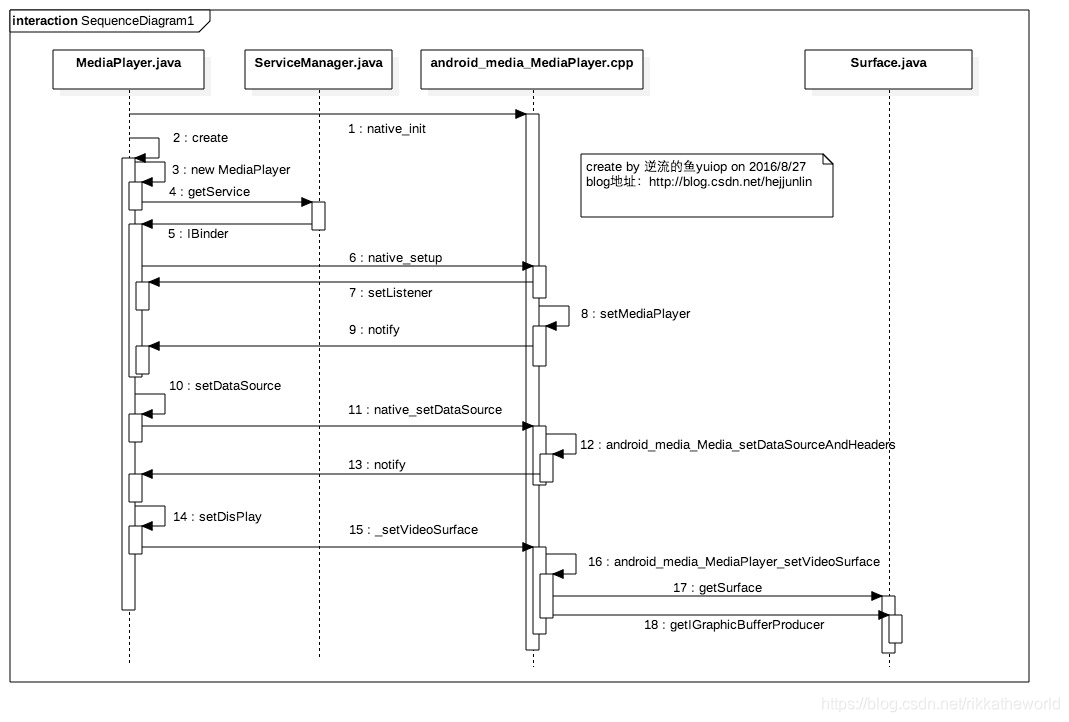

在这里插入图片描述

可以从时序图中看出一下步骤：

通过getService() 从 ServiceManager获取对应的MediaPlayerService
调用native_setup() 创建播放器
调用setDataSource() 把URL地址传入低层
通过setDisplay()传入 SurfaceHolder，以便将解码出的数据放到SurfaceHolder中的Surface
显示在SurfaceView上

2.1 创建(create(Context,uri))过程

当应用层调用下面代码时

MediaPlayer.create(this, Uri.parse(" url") );

create会这样做：

//create源码

public static MediaPlayer create(Context context, Uri uri, SurfaceHolder holder,

AudioAttributes audioAttributes, int audioSessionId) {

try {

MediaPlayer mp = new MediaPlayer();

//声音处理，如果为空就new一个

final AudioAttributes aa = audioAttributes != null ? audioAttributes :

new AudioAttributes.Builder().build();

//设置音频属性

mp.setAudioAttributes(aa);

//设置声音会话Id，视频和音频是分开渲染的

mp.setAudioSessionId(audioSessionId);

//从这里setDataSource，传入uri统一资源标志符

mp.setDataSource(context, uri);

//判断SurfaceHolder是否为空，这是一个控制器，用来操作Surface，处理它在Canvas上作画的效果和动画，控制表面、大小、像素

if (holder != null) {

//给Surface设置一个控制器

mp.setDisplay(holder);

}

//开始准备

mp.prepare();

return mp;

} catch (IOException ex) {

Log.d(TAG, “create failed:”, ex);

// fall through

} catch (IllegalArgumentException ex) {

Log.d(TAG, “create failed:”, ex);

// fall through

} catch (SecurityException ex) {

Log.d(TAG, “create failed:”, ex);

// fall through

}

return null;

}

create(context,uri)总结

通过MediaPlayer.create(Context,uri)，内部会new出一个 MediaPlayer对象，并为它设置一些配置，这个时候已经经历了IDLE->Initalized状态

并setDataSource，做好prepare的动作，只需要调用start()，就能开始播放数据了。

MediaPlayer可以通过new的方式创建（要手动调用setDataSource()），也可以通过create方式创建(不用手动调用了)，我们来看看MediaPlayer在构造的时候做了什么：

public MediaPlayer() {

super(new AudioAttributes.Builder().build(),

AudioPlaybackConfiguration.PLAYER_TYPE_JAM_MEDIAPLAYER);

//定义一个Looper

Looper looper;

if ((looper = Looper.myLooper()) != null) {

//如果myLooper不为空就赋值给myLooper，并实例化一个EventHandler对象

mEventHandler = new EventHandler(this, looper);

} else if ((looper = Looper.getMainLooper()) != null) {

//如果主线程Looper不为空，就赋值给looper，并实例化一个EventHandler对象

mEventHandler = new EventHandler(this, looper);

} else {

mEventHandler = null;

}

//时间数据容器，一般provider都是和数据联系起来的，如ContentProvider、VideoProvider

mTimeProvider = new TimeProvider(this);

mOpenSubtitleSources = new Vector();

//通过Binder机制获取到原生的OPS服务

IBinder b = ServiceManager.getService(Context.APP_OPS_SERVICE);

mAppOps = IAppOpsService.Stub.asInterface(b);

//通过之后获取到的服务，就能使用native_setup方法开始创建MediaPlayer了，而且还是软引用，

//接下来就是放在C++层去创建MediaPlayer了

native_setup(new WeakReference(this));

}

MediaPlayer构造函数总结

定义Looper
初始化一个TimeProvider
通过Binder获取原生ops服务
进入c++层创建一个弱引用的MediaPlayer

所以接下来我们就进入C++层，去分析Native层如何创建MediaPlayer的了。

在分析native_setup之前，请注意 .so文件一般都是在静态代码块中加载的。在MediaPlayer中有一段静态代码块，用于加载和链接库文件media_jni.so：

static {

System.loadLibrary(“media_jni”);

native_init();

}

所以我们要去查看 "media_jni"这个c代码，Android Studio是看不到JNI文件的

我们要去Android源码大全这上面去找，代码是通过 loadLibrary(xxx_jni)加载的，那么我的搜索关键字就是 libxxx_jni。

然后我们就找到目录/frameworks/base/media/jni下的android_media_MediaPlayer.cpp文件，从它来分析，因为它的第一个函数 android_media_MediaPlayer_init就是从Java静态代码快调过来的nativie_init：

//android_media_MediaPlayer.cpp

static void

android_media_MediaPlayer_native_init(JNIEnv *env) {

//类的句柄

jclass clazz;

//这里通过Native层调用Java层，获取MediaPlayer对象

clazz = env -> FindClass(“android/media/MediaPlayer”);

if (clazz == NULL) {

//判空

return;

}

//获取成员变量mNativeContext,它是一个long型，实际对应的是一个内存地址

fields.context = env -> GetFieldID(clazz, “mNativeContext”, “J”);

if (fields.context == NULL) {

return;

}

fields.post_event = env -> GetStaticMethodID(clazz, “postEventFromNative”,

“(Ljava/lang/Object;IIILjava/lang/Object;)V”);

if (fields.post_event == NULL) {

return;

}

…

}

init方法总结：

被通知init后，从Java层获取一个MediaPlayer
从MediaPlayer获取一些变量
从MediaPlayer获取 postEventFromNative()并执行

这个方法顾名思义：Native通知Java层，我初始化好了，你可以开始做一些事情了。

这个时候我们就要去Java层中看 postEventFromNative()这个方法做什么了。

private static void postEventFromNative(Object mediaplayer_ref,

int what, int arg1, int arg2, Object obj)

{

//得到弱引用的MediaPlayer

final MediaPlayer mp = (MediaPlayer)((WeakReference)mediaplayer_ref).get();

if (mp == null) {

return;

}

…

//如果handler不为空，则发送一条message

if (mp.mEventHandler != null) {

Message m = mp.mEventHandler.obtainMessage(what, arg1, arg2, obj);

mp.mEventHandler.sendMessage(m);

}

postEventFromNative总结

总的来说，就是拿到Native层创建好的MediaPlayer，并且向Handler发送一条message，至于后面做了啥之后再讲。

我们之前在create()的时候，创建MediaPlayer之后，会走native_setup方法，我们来看看这个方法做了什么：

//android_media_MediaPlayer.cpp

static void

android_media_MediaPlayer_native_setup(JNIEnv *env, jobject thiz, jobject weak_this)

{

ALOGV(“native_setup”);

sp mp = new MediaPlayer();

…

// 给MediaPlayer创建一个Listener，便于我们在Java层设置的 setPrepareListener、setOnCompleteListener能产生回调

sp listener = new JNIMediaPlayerListener(env, thiz, weak_this);

mp->setListener(listener);

// 对于Java层来说，C++中的MediaPlayer是不透明的，也无需关心其对应的逻辑，各司其职就行了

setMediaPlayer(env, thiz, mp);

}

native_setup总结

设置监听器
C++层自己处理这个MediaPlayer

2.2 setDataSource过程

上面是一个MediaPlayer的构造过程，在构造完，着实的获取到MediaPlayer这个对象之后，我们就会去 setDataSource()，我们来看看它的源码（注：这一段代码比较无聊，可以大致浏览一下并直接看总结）：

（注：下面一段是传入的uri为文件资源形式的代码，就比如我们传了一个本地的媒体文件

private void setDataSource(String path, Map<String, String> headers, List cookies)

throws IOException, IllegalArgumentException, SecurityException, IllegalStateException

{

String[] keys = null;

String[] values = null;

if (headers != null) {

keys = new String[headers.size()];

values = new String[headers.size()];

int i = 0;

//把HTPP/RTSP中包含的key、value分别装到两个数组中

for (Map.Entry<String, String> entry: headers.entrySet()) {

keys[i] = entry.getKey();

values[i] = entry.getValue();

++i;

}

setDataSource(path, keys, values, cookies);

}

private void setDataSource(String path, String[] keys, String[] values,

List cookies)

throws IOException, IllegalArgumentException, SecurityException, IllegalStateException {

//解析path

final Uri uri = Uri.parse(path);

final String scheme = uri.getScheme();

if (“file”.equals(scheme)) {

path = uri.getPath();

} else if (scheme != null) {

// 处理非资源文件

nativeSetDataSource(

MediaHTTPService.createHttpServiceBinderIfNecessary(path, cookies),

path,

keys,

values);

return;

}

//处理文件类型

final File file = new File(path);

if (file.exists()) {

FileInputStream is = new FileInputStream(file);

//得到文件标识符

FileDescriptor fd = is.getFD();

//传入文件标志符

setDataSource(fd);

is.close();

} else {

throw new IOException(“setDataSource failed.”);

}

public void setDataSource(FileDescriptor fd)

throws IOException, IllegalArgumentException, IllegalStateException {

setDataSource(fd, 0, 0x7ffffffffffffffL);

}

public void setDataSource(FileDescriptor fd, long offset, long length)

throws IOException, IllegalArgumentException, IllegalStateException {

//进入native层

_setDataSource(fd, offset, length);

}

setDataSource()总结

解析uri，如果得到的路径是文件，则把该文件资源的资源标识符丢给native层处理。

native层并没有setDataSource函数，但是有一个函数名映射函数说明，这是JNI中常用的动态注册方法:

在这里插入图片描述

所以我们找到 setDataSourceFD():

static void

android_media_MediaPlayer_setDataSourceFD(JNIEnv *env, jobject thiz, jobject fileDescriptor, jlong offset, jlong length)

{

//获得MediaPlayer

sp mp = getMediaPlayer(env, thiz);

…

//在JNI中获取 java.io.FileDescription 这里开始调用JNIEnv*中的 GetIntField函数获取对应的变量

int fd = jniGetFDFromFileDescriptor(env, fileDescriptor);

ALOGV(“setDataSourceFD: fd %d”, fd);

//进行 setDataSource

process_media_player_call( env, thiz, mp->setDataSource(fd, offset, length), “java/io/IOException”, “setDataSourceFD failed.” );

}

static void process_media_player_call(JNIEnv env, jobject thiz, status_t opStatus, const char exception, const char *message)

{

if (exception == NULL) {

//如果没有异常

if (opStatus != (status_t) OK) {

//如果在 setDataSource过程中opStatus不Ok

sp mp = getMediaPlayer(env, thiz);

//则通知MEDIA_ERROR

if (mp != 0) mp->notify(MEDIA_ERROR, opStatus, 0);

}

} else { // Throw exception!

…

}

setDataSourceFD()总结

拿到标识符（uri的内容）后，用mp->setDataSource(fd, offset, length)得到的结果，进行异常处理，如果有异常就抛出。

在setDataSource的时候我们是以本地文件的形式来走的，如果我们当时走的是网络请求，即我们uri内容是 HTTP/RTSP，那么就会nativeSetDataSource()方法，在jni层，对应的是setDataSourceAndHeader()：

static void

android_media_MediaPlayer_setDataSourceAndHeaders(

JNIEnv *env, jobject thiz, jobject httpServiceBinderObj, jstring path,

jobjectArray keys, jobjectArray values) {

sp mp = getMediaPlayer(env, thiz);

…//解析网络路径、判空、判内存溢出

//下面是通过Binder机制，将httpServiceBinderObj传给IPC返回给binder，然后强制转换成IMediaHTTPService

sp httpService;

if (httpServiceBinderObj != NULL) {

sp binder = ibinderForJavaObject(env, httpServiceBinderObj);

httpService = interface_cast(binder);

}

//开始判断状态，和上面的文件操作是一样的

status_t opStatus =

mp->setDataSource(

httpService,

pathStr,

headersVector.size() > 0? &headersVector : NULL);

process_media_player_call(

env, thiz, opStatus, “java/io/IOException”,

“setDataSource failed.” );

}

至此，setDataSource()的过程就完成了。

这里最后总结一下setDataSource做了什么:

拿到uri，判断uri的内容是否为文件资源（用大白话讲：就是你用的是本地文件，还是一个指定的网络url）

如果是文件资源，就去检查它的文件描述符（判断类型啥的），没问题的话，就mp-> setDataSource()
如果是HTTP/RTSP（网络请求），则通过Binder，去一次做IPC（这里暂且推断为：网络请求），然后就mp-> setDataSource()

这样通过JNI， JAVA和C++相互调用，有这么几个好处：

安全

封装在native层的代码是.so形式的，破坏风险小。

效率高

在运行速度上C++更高效，所以对于复杂的渲染，放在native层做最好

连通性强

因为正向调用就传值，反向调用就把处理后的值通知回去，其实就是一条路

2.3 setDisplay过程

接下来看看在create()阶段里，setDataSource后的setDisplay(holder)做了什么

首先我们都知道 Holder是容器、管家的意思，RecyclerView有ViewHolder来控制每个item，那SurfaceHolder同样的，也是控制着每一个Surface。

public void setDisplay(SurfaceHolder sh) {

//给Surface设置一个控制器

mSurfaceHolder = sh;

Surface surface;

if (sh != null) {

surface = sh.getSurface();

} else {

surface = null;

}

//到native层，给视频设置Surface

_setVideoSurface(surface);

//更新Surface到屏幕上

updateSurfaceScreenOn();

}

在定义完SurfaceHolder后，就要去native层了，我们在同样的cpp文件中找到了对应的函数：

static void

setVideoSurface(JNIEnv *env, jobject thiz, jobject jsurface, jboolean mediaPlayerMustBeAlive) {

…

decVideoSurfaceRef(env, thiz);

sp new_st;

if (jsurface) {

//得到Java层的Surface

sp surface (android_view_Surface_getSurface(env, jsurface));

if (surface != NULL) {

//如果Surface不为空，则获取 IGraphicBufferProducer

new_st = surface -> getIGraphicBufferProducer();

…

//调用 incStrong

new_st -> incStrong(( void*)decVideoSurfaceRef);

} else {

…

}

env -> SetLongField(thiz, fields.surface_texture, (jlong) new_st.get());

//如果MediaPlayer还没有被初始化，setDataSource将会失败，但setDataSource之前就setDisplay了

//在prepare/prepareAsync中调用setVideoSurfaceTexture 可以覆盖该cas

mp -> setVideoSurfaceTexture(new_st);

}

static void

decVideoSurfaceRef(JNIEnv *env, jobject thiz)

{

…

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数初中级安卓工程师，想要提升技能，往往是自己摸索成长，但自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

因此收集整理了一份《2024年最新Android移动开发全套学习资料》送给大家，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

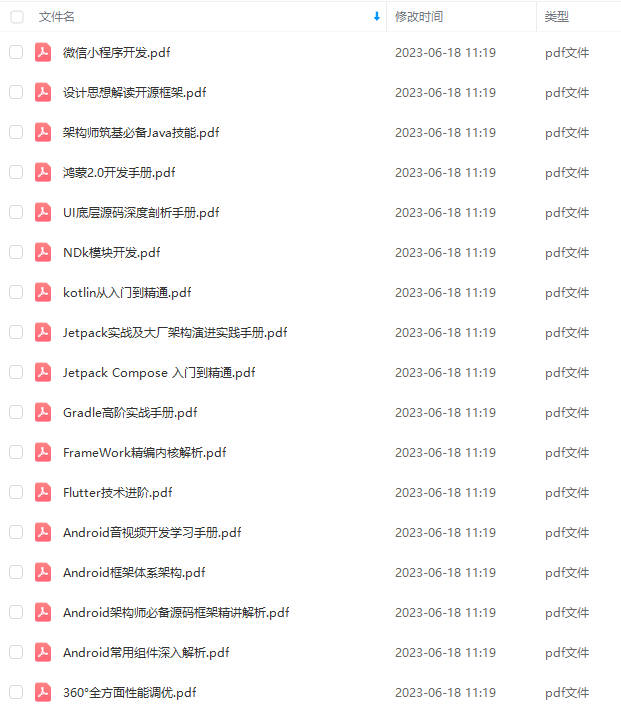

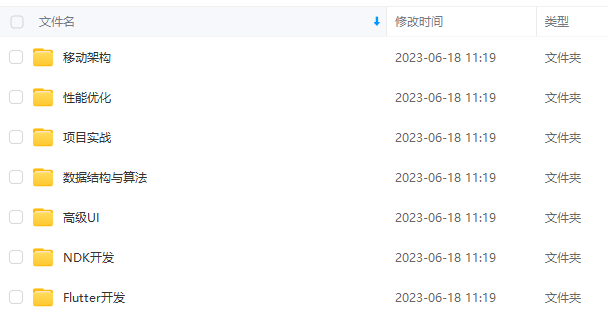

由于文件比较大，这里只是将部分目录截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频
如果你觉得这些内容对你有帮助，可以添加下面V无偿领取！（备注Android）

这里我就分享一份资料，希望可以帮助到大家提升进阶。

内容包含：Android学习PDF+架构视频+面试文档+源码笔记，高级架构技术进阶脑图、Android开发面试专题资料，高级进阶架构资料 这几块的内容。分享给大家，非常适合近期有面试和想在技术道路上继续精进的朋友。

如果你有需要的话，可以点击Android学习PDF+架构视频+面试文档+源码笔记获取免费领取方式

喜欢本文的话，不妨给我点个小赞、评论区留言或者转发支持一下呗~

tVideoSurfaceTexture(new_st);

}

static void

decVideoSurfaceRef(JNIEnv *env, jobject thiz)

{

…

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数初中级安卓工程师，想要提升技能，往往是自己摸索成长，但自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

因此收集整理了一份《2024年最新Android移动开发全套学习资料》送给大家，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。
[外链图片转存中…(img-Wl8SzaSu-1710574583773)]
[外链图片转存中…(img-VTs7yT0l-1710574583774)]
[外链图片转存中…(img-ANTeIkCO-1710574583774)]
[外链图片转存中…(img-1bYp5OOw-1710574583774)]

由于文件比较大，这里只是将部分目录截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频
如果你觉得这些内容对你有帮助，可以添加下面V无偿领取！（备注Android）
[外链图片转存中…(img-9wIZbI33-1710574583775)]

这里我就分享一份资料，希望可以帮助到大家提升进阶。

如果你有需要的话，可以点击Android学习PDF+架构视频+面试文档+源码笔记获取免费领取方式
