openGauss典型组网

为了保证整个应用数据的安全性，建议将openGauss的典型组网划分为两个独立网络，前端业务网络和数据库管理存储网络。

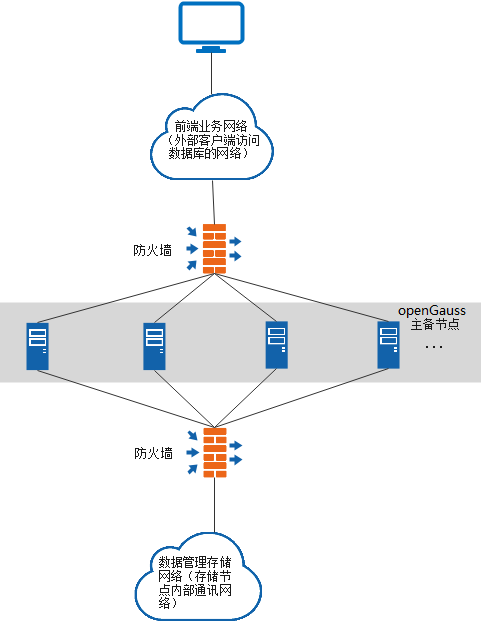

图 1 典型组网

网络划分说明如表1所示。

表 1 网络划分

类型	描述
数据库管理存储网络	DBA通过此网络调用OM脚本管理和维护openGauss实例。同时，用于openGauss主备通信组网。数据库管理存储网络也是应用执行系统监控的网络。
前端业务网络	外部客户端通过此网络访问openGauss数据库。

该典型组网有如下优点：

• 业务网络与数据库管理存储网络的隔离，有效保护了后端存储数据的安全。
• 业务网络和数据库管理存储网络的隔离，可以防止攻击者通过互联网试图对数据库服务器进行管理操作，增加了系统安全性。

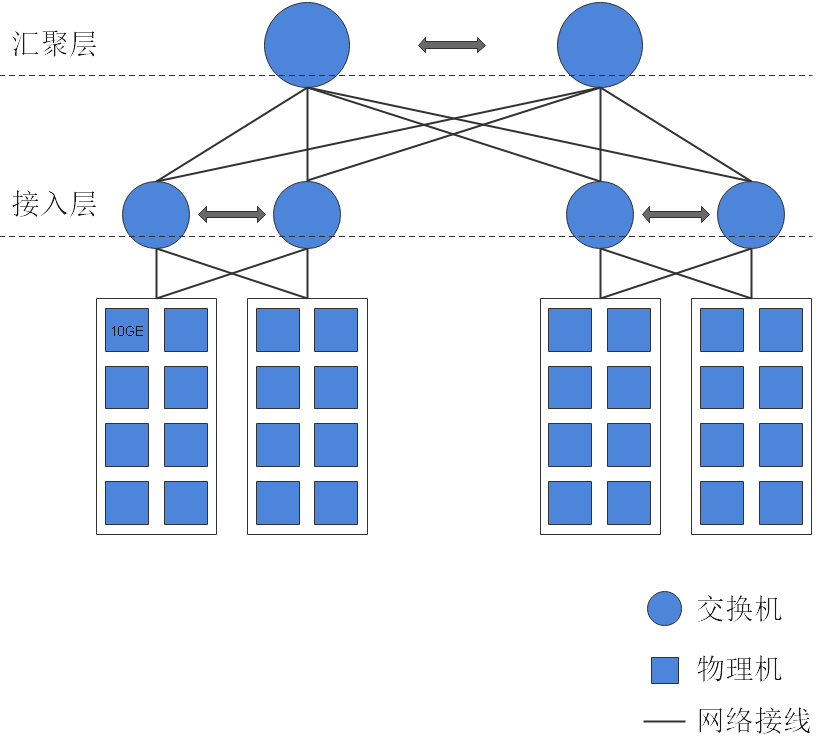

网络独占性及1:1的带宽收敛比是openGauss数据库网络性能的基本要求。因此，在生产系统中，对图1中的后端存储网络，需满足独占性及至少1:1收敛比的要求。例如，图2中，其本质是Fattree组网方式。为实现收敛比1:1，交换网络层级每提高一层，带宽增加一倍。图中每根加粗连接线代表80GE带宽，即8台物理机带宽上限之和。接入层每单台交换机下行带宽160GE，上行带宽160GE，收敛比1:1；汇聚层每单台交换机接入带宽320GE。

对于测试系统，上述要求可以适当降低。

图 2 数据库管理存储网络组网示例
