STM32学习 外设资源及AFIO

stm32系列包含有很多外设，定时器，gpio，外部中断，adc，usb等。很多gpio引脚承担着很多功能，不止是通用的输入和输出。

为什么复用？因为引脚有限但资源太多，没有让所有的外设资源都有其一 一对应的引脚，通过复用的功能使得用有限的引脚资源完成更多的功能。

AFIO的功能 在使用外部中断和引脚功能重映射起作用 那为什么要重映射?

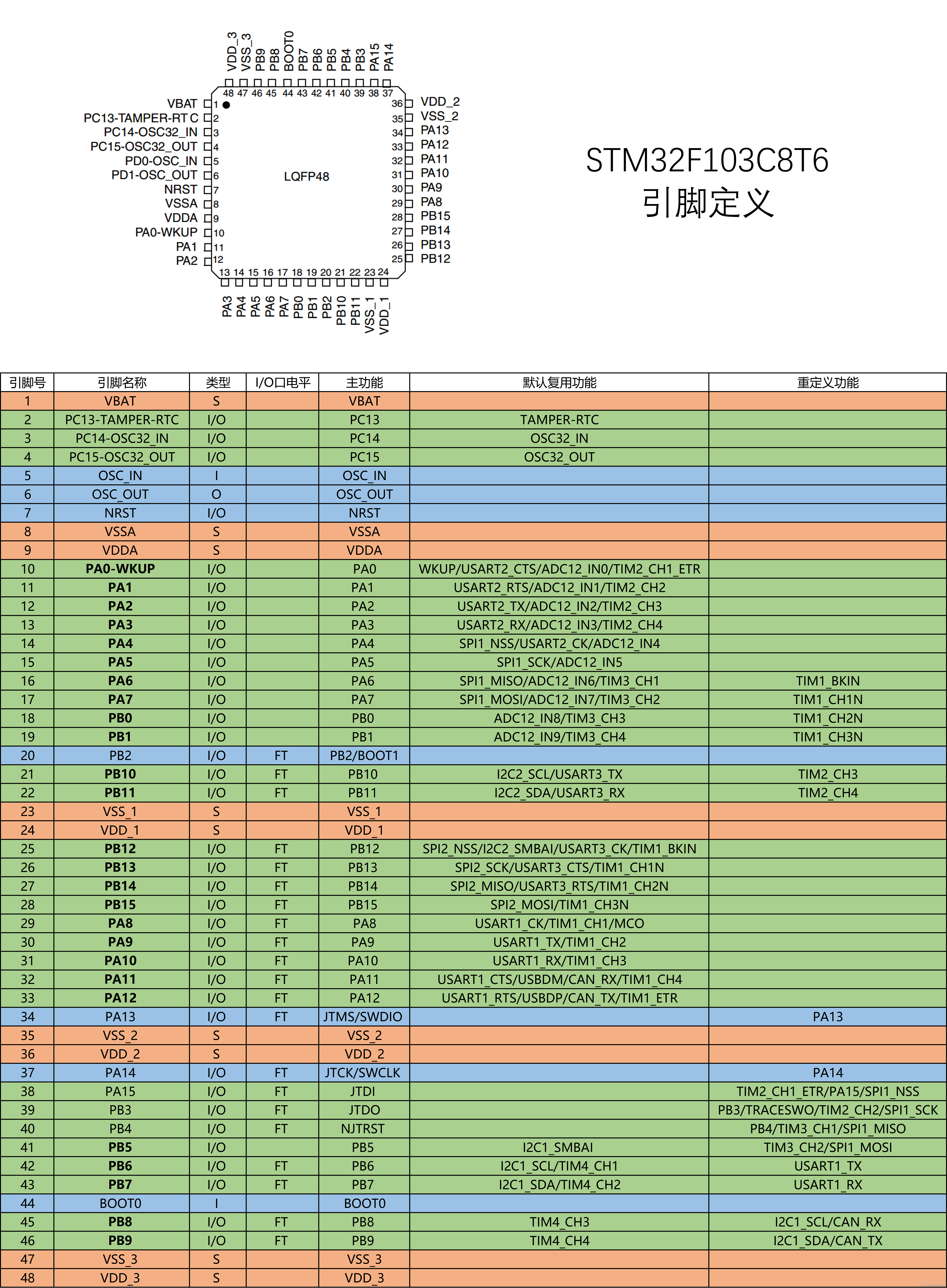

比如下面这个 如果想同时使用串口1和定时器1的功能，发现二者功能复用在了相同的引脚上，这就发生了冲突，但通过手册可以知道，我们可以把串口1的功能映射到别的引脚上 这里是PA_10,PA_9 -->PB_6,PB_7，这样配置就可以同时使用。

另外 AFIO在配置外部中断时依然使用，可以理解成一个数据选择器，让唯一的引脚号去到外部中断通道，其实也可以理解成"映射"，16个当中的1个映射到外部中断通道中。

在使用时依然要对AFIO这个外设进行初始化和进行相应的配置。

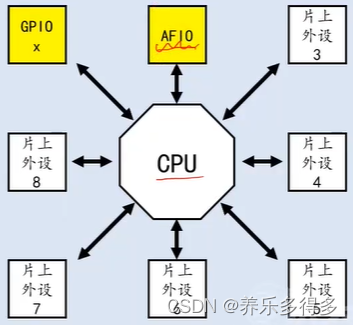

下面这个图可以更好的理解外设资源，单片机存在着很多片上外设，都可以进行使用，gpio,adc,dac,usart,定时器等，这些都要和cpu产生联系，比如通过中断，这时候就需要一个通向cpu的大门，也就是NVIC，他本身是内核外设，我的理解是使用这些外设执行一些特殊功能时（中断）需要告诉cpu，这是就用NVIC进行配置。
