Flowable与Ruoyi-Flowable

      背景

        工作流引擎是互联网架构中一类不可或缺的通用组件，它可以根据预定义的规则和条件自动执行任务，普遍应用于业务流程的管理和执行。优秀的工作流引擎能将许多业务无关的工作进行封装，通过提供一组独立的、可视化的功能模块和方便易用的API，让开发人员无需关注流程中复杂的事务处理、状态流转、规则判断等工作，专注于业务逻辑方面的研发。它避免了大量重复造轮子的工作，大大节省研发人员的时间，降低了学习成本，提升了研发效率。

        Flowable就是一个基于Java的优秀的开源工作流引擎，它是Activiti工作流引擎的一个分支，继承了Activiti的大部分特性，并在此基础上进行了进一步改进和完善。提供了强大的工作流引擎和一套丰富的工具，使开发人员能够轻松地建模、部署、执行和监控各种类型的业务流程。

        因工作关系，我有幸接触它，并领略了它的魅力。本着一颗白嫖勇猛精进，不断进取的心，我将自己从零到一的学习Flowable的过程记录了下来，期望能对后来者有所帮助。

      Flowable实操

        对程序员而言，实操永远是了解一项新技术最快的途径之一。本次咱们也是从实操入手，一步步揭开Flowable的神秘面纱。在实操之前，咱们先设想这样一个场景：假设要通过Java代码实现一个简单的请假功能，包含“提交请假申请-主管审批-人事确认审批”这一系列工作，咱们需要做哪些事？我列了一下，大概有以下内容：

        1、需求分析，功能设计，数据库设计等。

        2、提交申请功能研发：包括保存、提交申请信息，给领导发待办等。

        3、领导审批功能研发：包括查看申请信息，审核通过/驳回请假，根据审核结果给申请人或人事发待办。

        4、人事确认功能研发：包括查看申请信息，确认请假，给申请人发待办等。

        5、流程查看研发：用于查看流程走到哪一步，哪些人做了审批，以及相关审批结果。

        那么，如果用Flowable来实现，需要做哪些事呢？接下来咱们分别从“纯手工操作”和“程序实现”这两部分来说明实现过程。

      一、手工操作

        Flowable提供了比较完备的应用包，通过运行该应用包，可以完成用户管理，流程定义，流程启动，任务处理等一系列工作，而不用开发人员编写任何代码。下面是具体操作步骤。

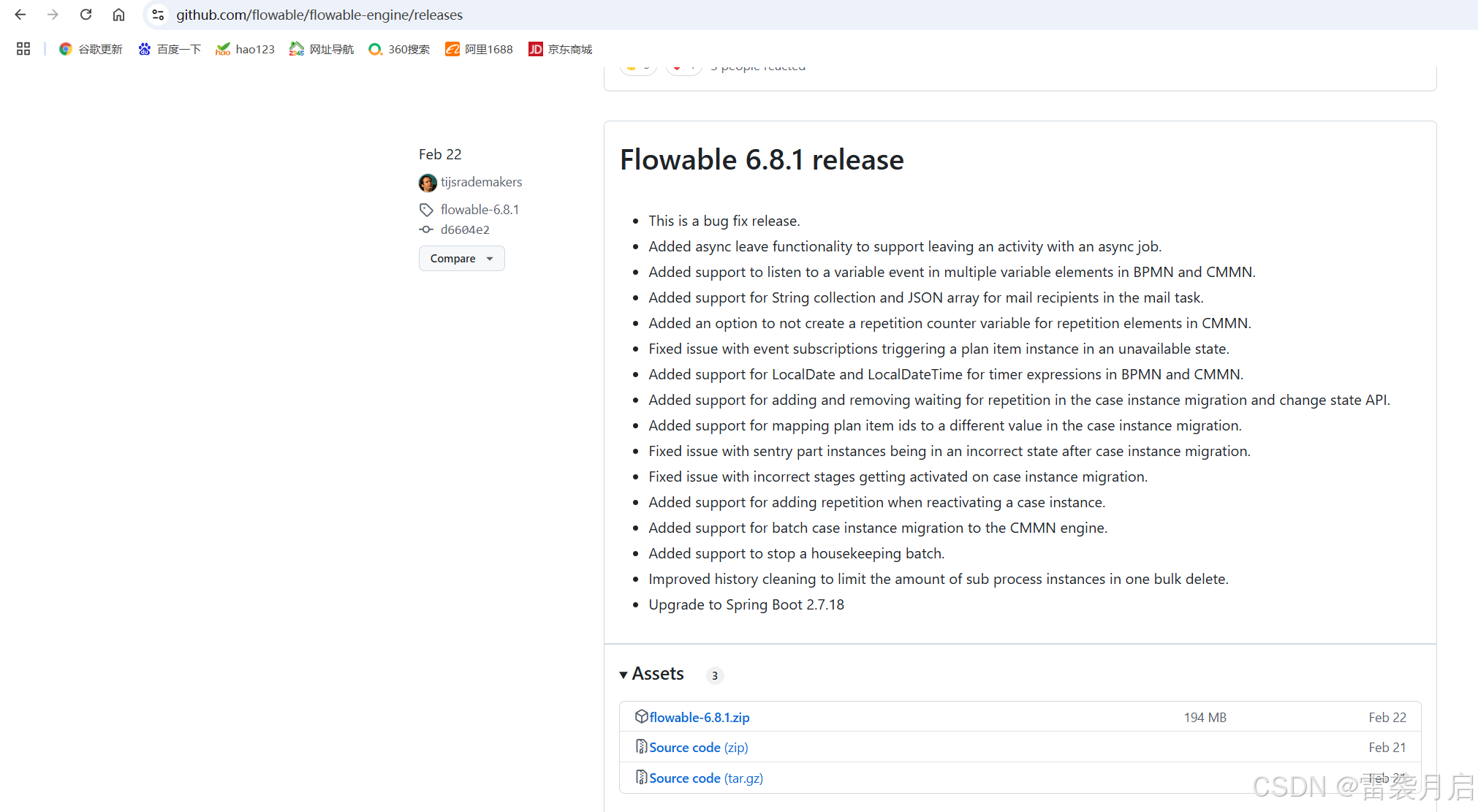

        1、下载Flowable包， 注意，不同的版本会有些微小的差别，雷袭下的是6.8.1版。

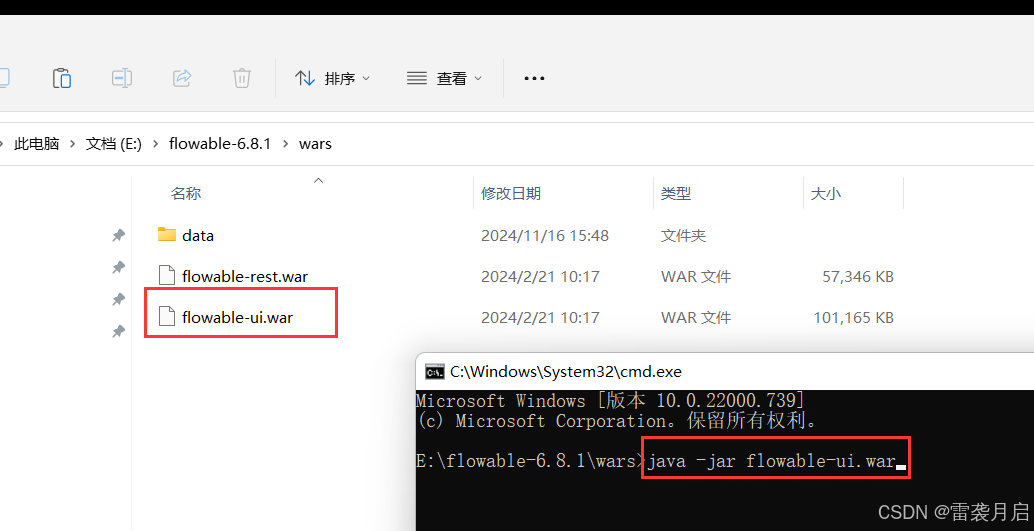

        2、下载完成后，打开flowable-6.8.1\wars\， 在该路径下打开cmd，执行java -jar flowable-ui.war，（请注意在安装了jdk的环境执行）。

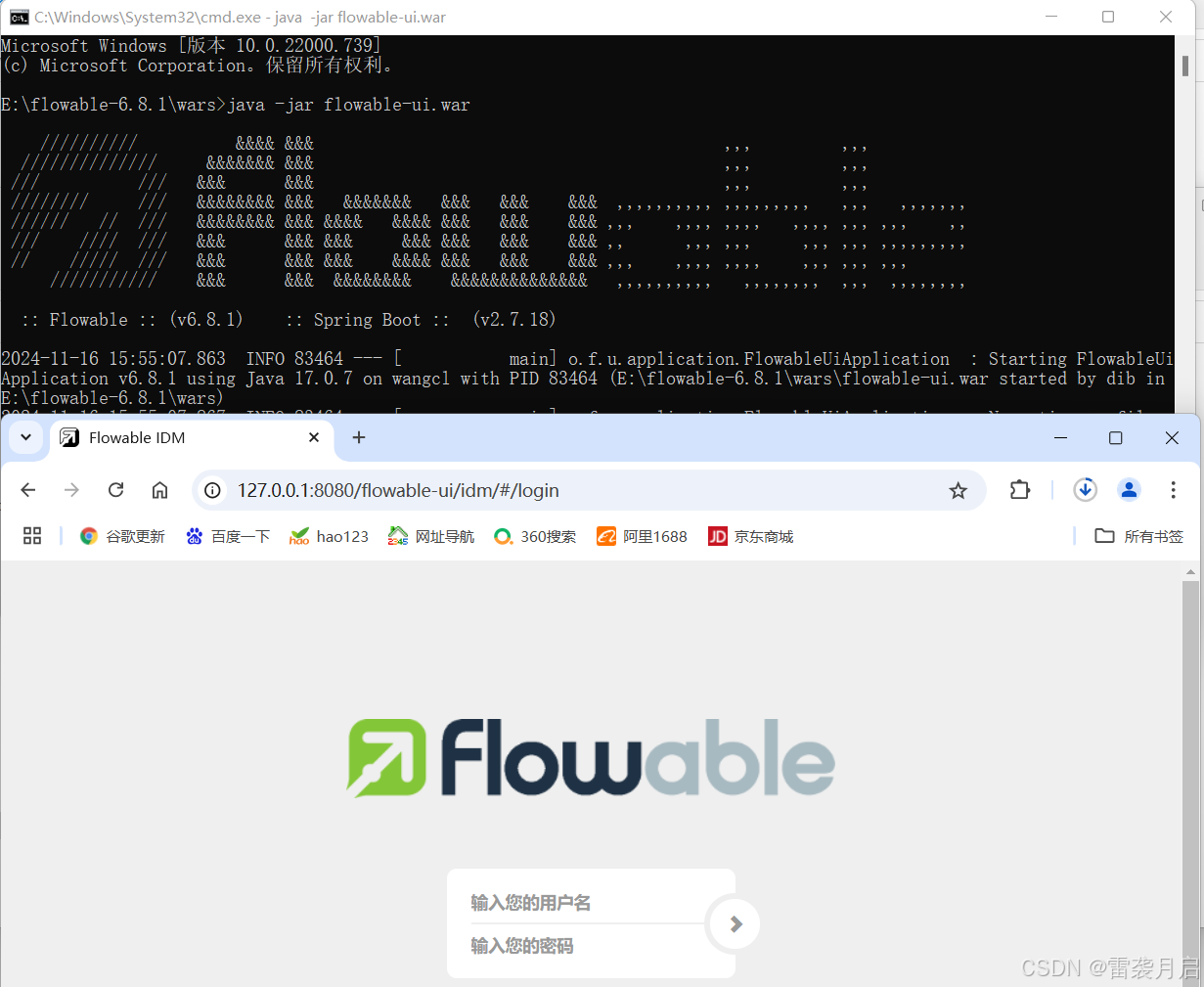

        3、启动成功后，打开浏览器，输入http://127.0.0.1:8080/flowable-ui，通过admin/test登入系统。

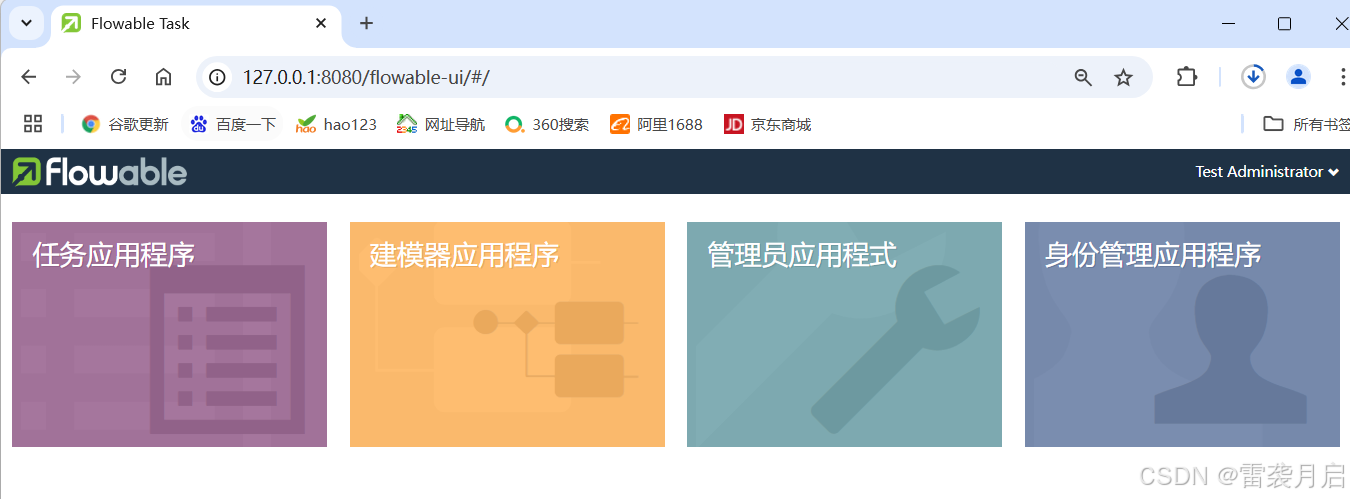

        4、登陆成功的界面如下，该flowable-ui有四个主要功能：

               身份管理应用程序：用于管理用户信息，比如上文中说的主管，人事等角色，都需要在身份管理里去维护，这是流程定义和执行的基础。

               建模器应用程序：用于流程定义，创建等相关工作。

               任务应用程序：用于管理承载流程的应用模块，比如在工时模块里需要用到请假流程，加班流程，在采购模块里需要用到报销流程，则需要在系统中维护工时模块，采购模块，流程没办法独立应用而存在。

               管理员应用模式：提供管理员看板，可以对流程引擎，表单，应用程序等进行全局管理。

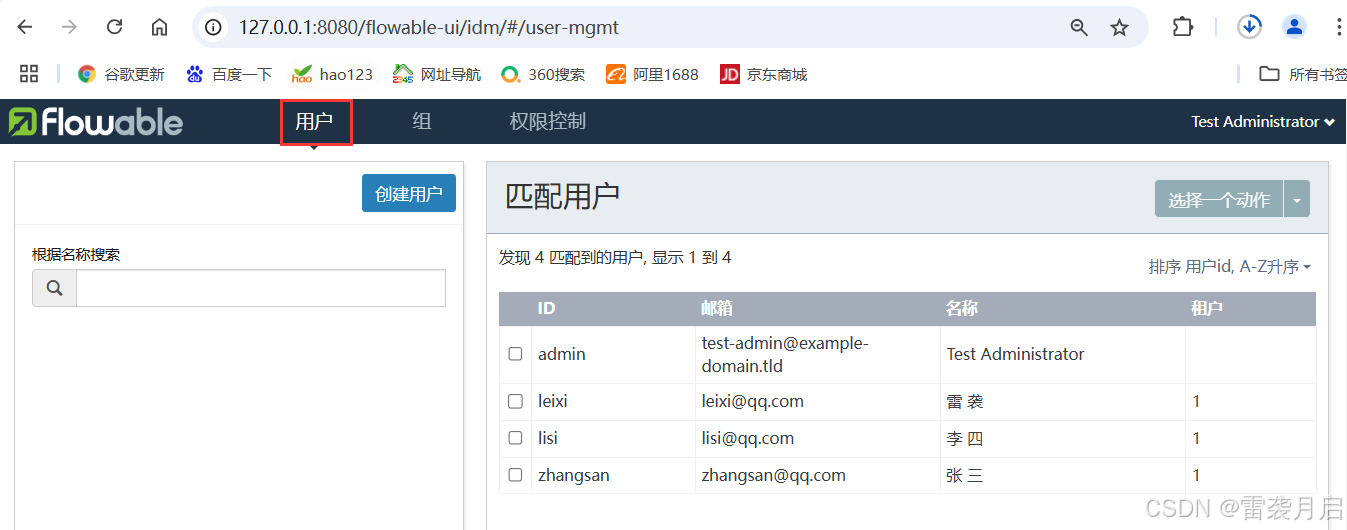

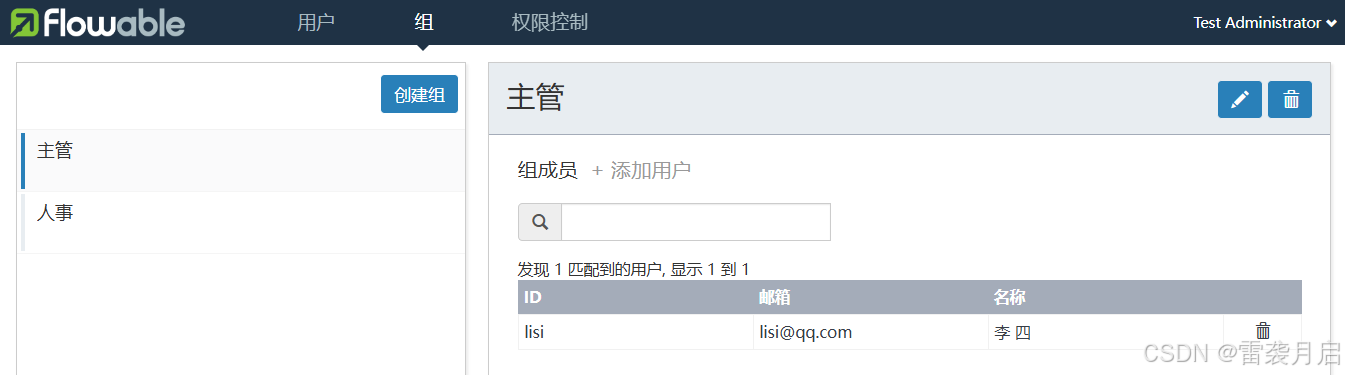

        5、创建用户和组，咱们在身份管理应用程序中创建几个用户，并把它们添加到不同的组里，给用户添加权限，如下：

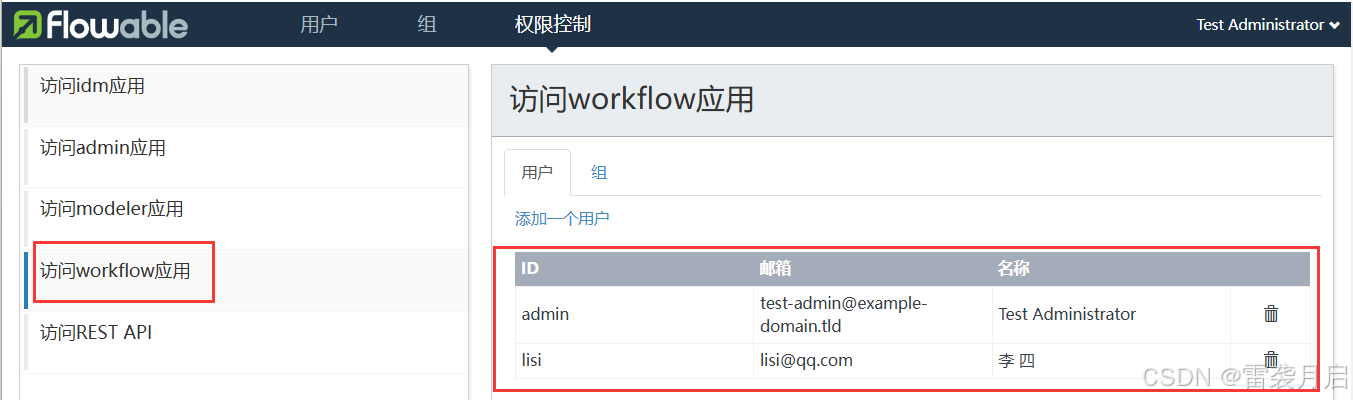

        注意：一定要给用户或组配置相关权限，不然用户登入后就看不到相关界面，也就无法执行操作了。各权限说明如下：

                访问idm应用：访问身份管理应用，如果没有这个权限，则用户首页上没有身份管理应用程序菜单项。

                访问admin应用：访问管理员应用，如果没有这个权限，则用户首页上没有管理员应用程式菜单项。

                访问modeler应用：访问建模器应用程序，如果没有这个权限，则用户首页上没有建模器应用程序菜单项。

                访问workflow应用：访问任务应用程序，如果没有这个权限，则用户首页上没有任务应用程序菜单项。

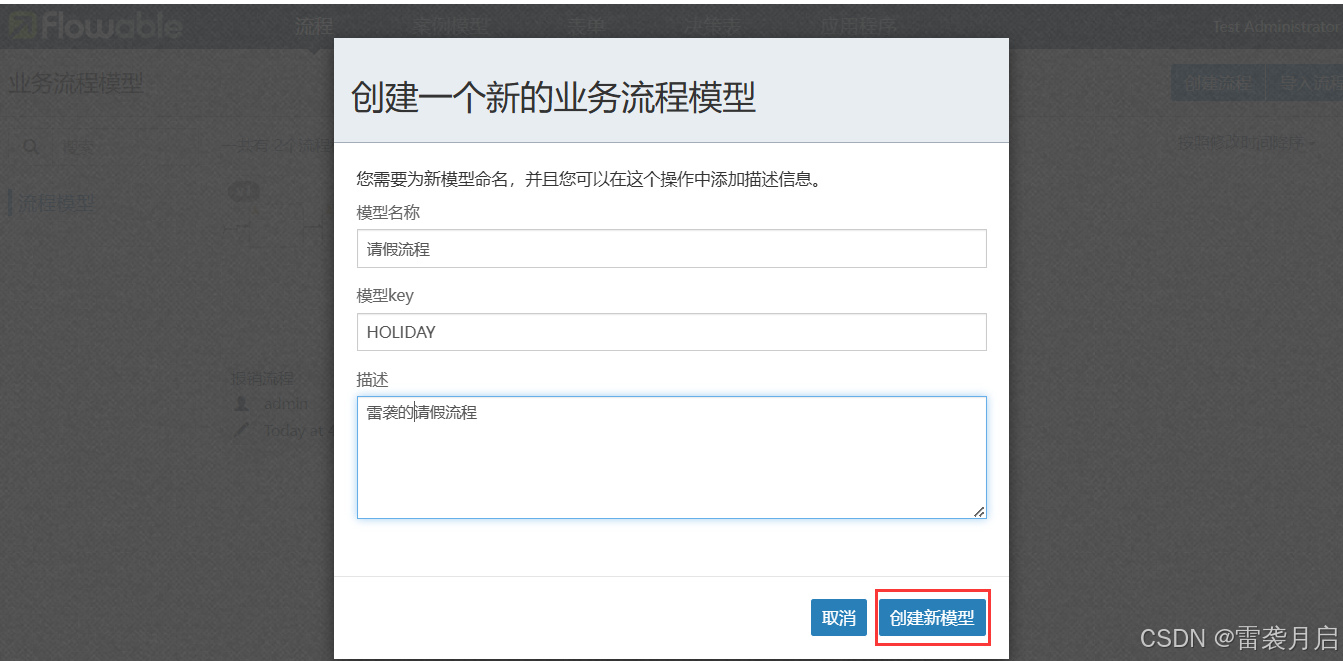

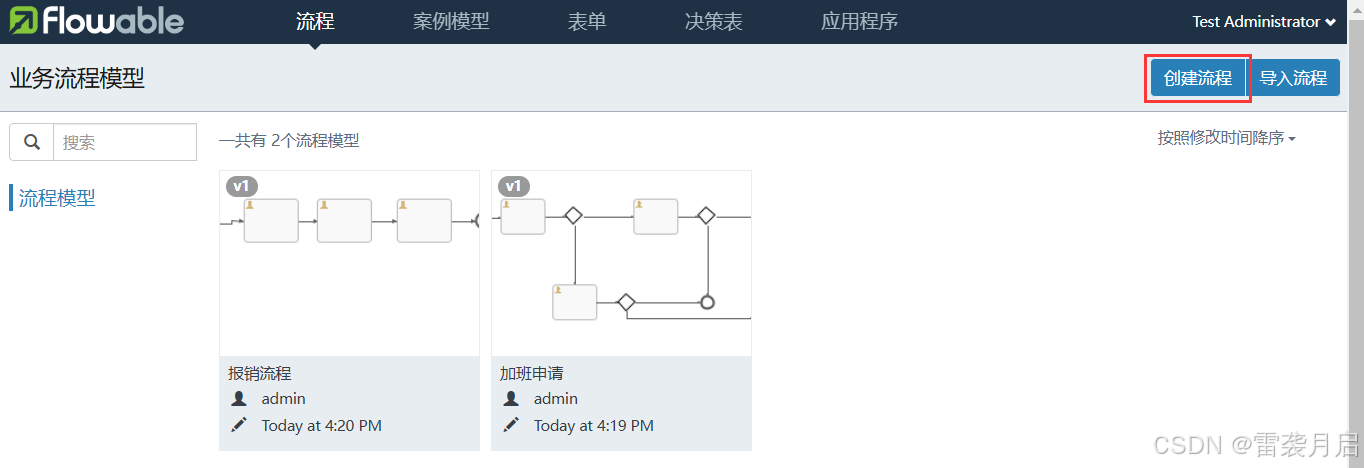

        6、创建流程，根据业务要求，通过建模器应用程序，创建流程。

        7、绘制流程图，这里分成以下几个小步骤一一说明。

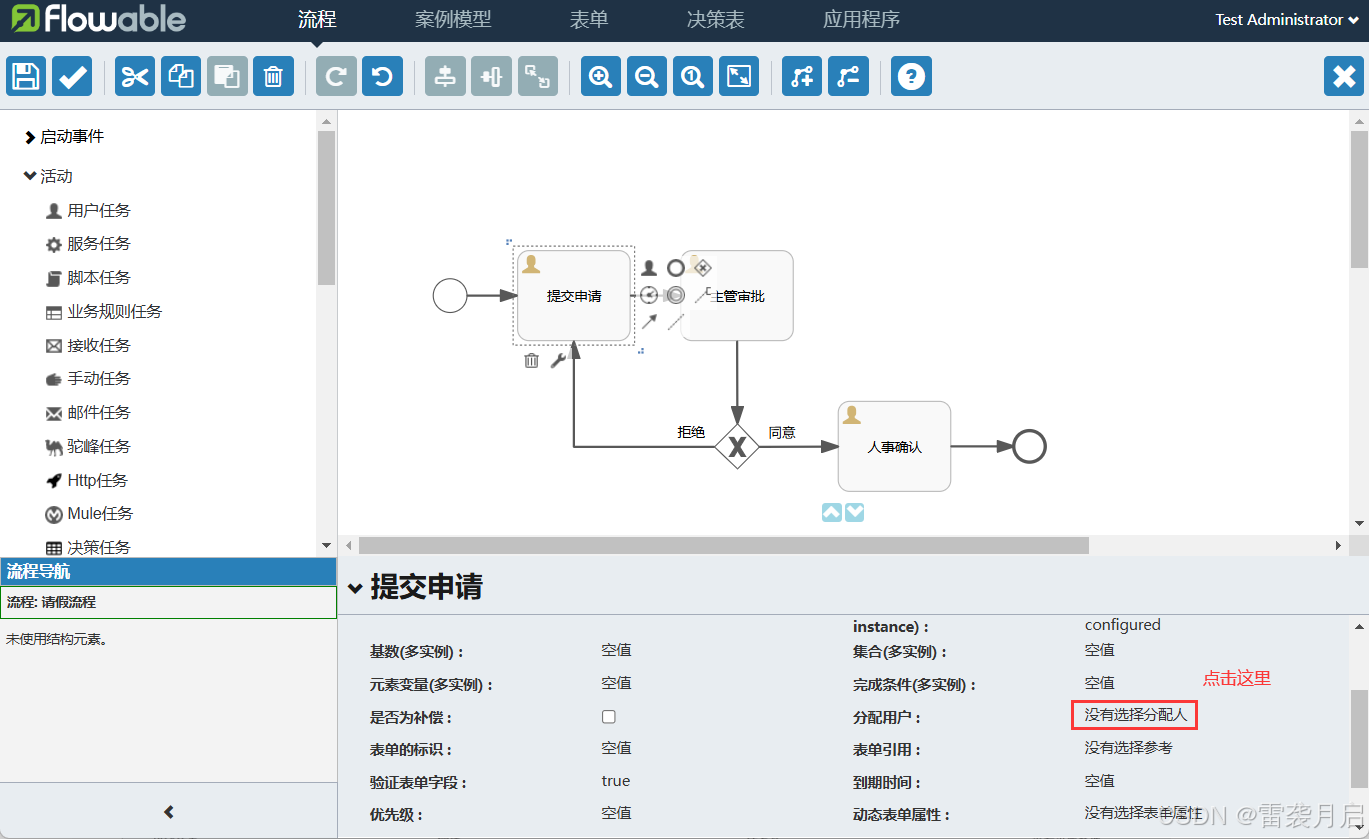

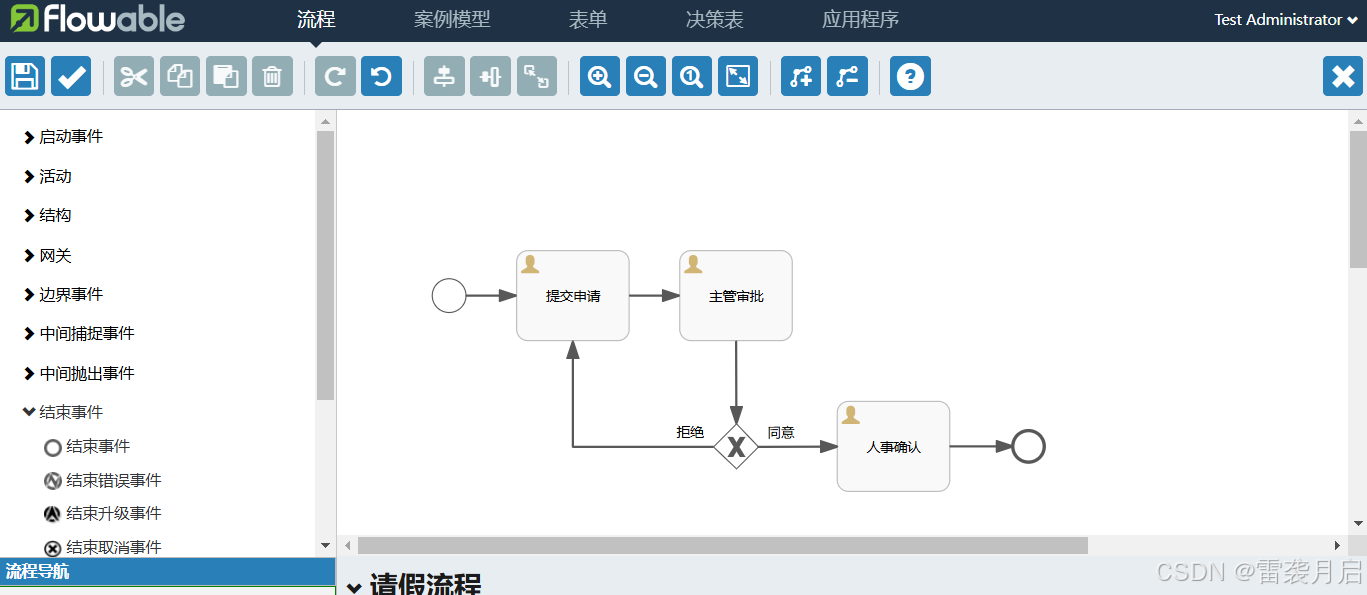

        7.1、进入流程编辑页面，通过对左边组件的拖拉拽，把大致流程图画下来，如下：

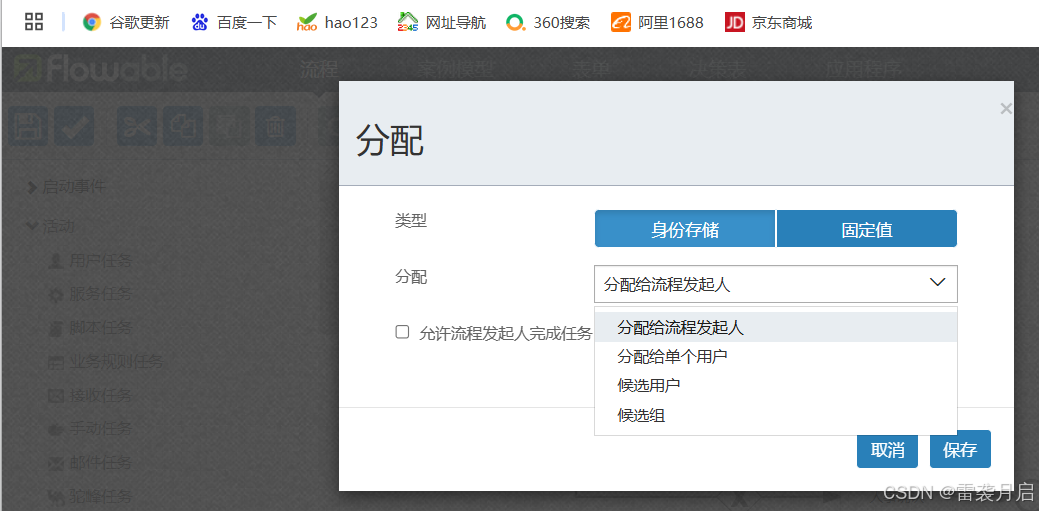

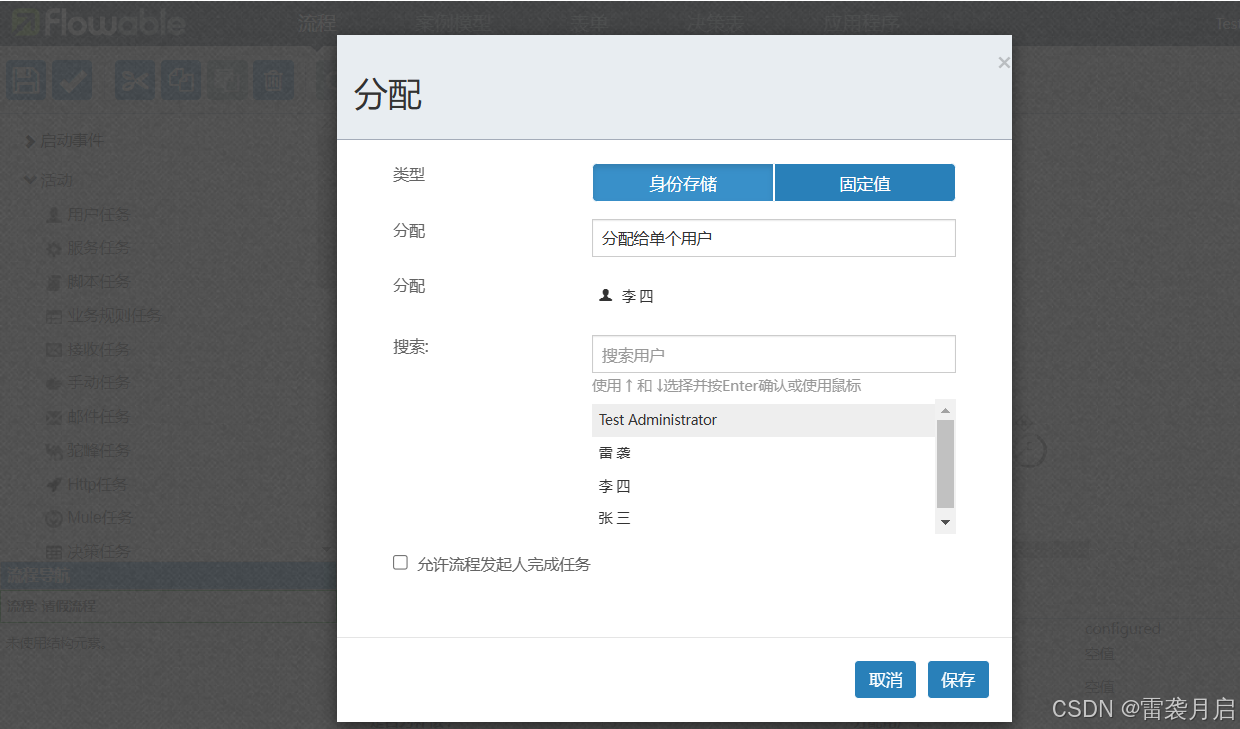

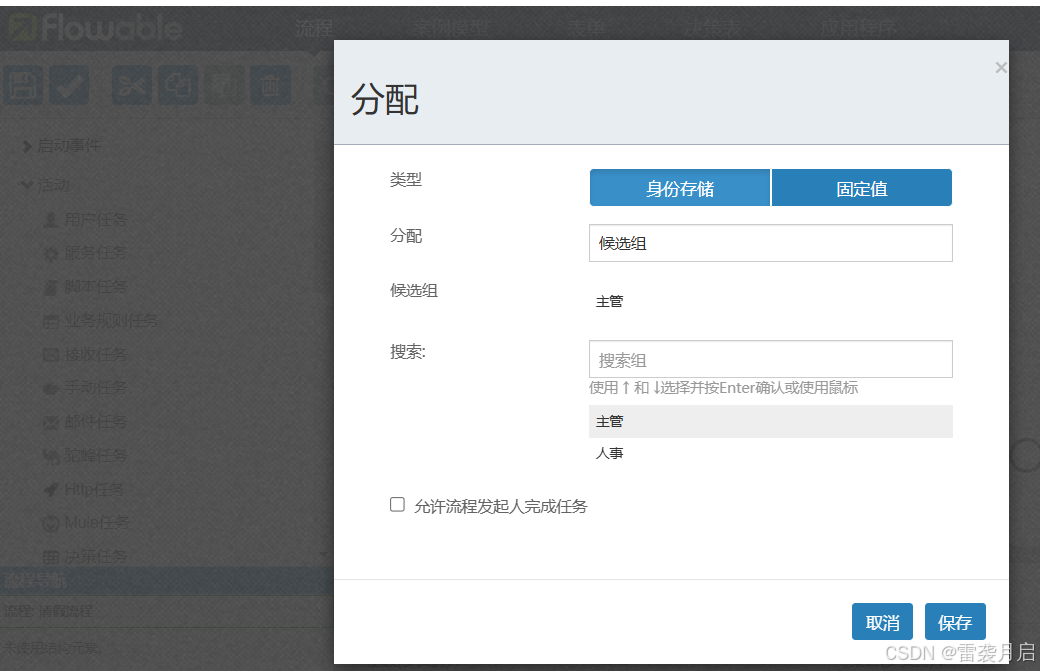

        7.2、给每个活动配置分配人，即谁去做这个工作。提交申请肯定是谁发起，谁执行，因此分配人应该配置“流程发起人”，而主管审批则应该配主管组，人事确认应该配置人事组，当然，我也可以分配给某个固定人事，如下列图：

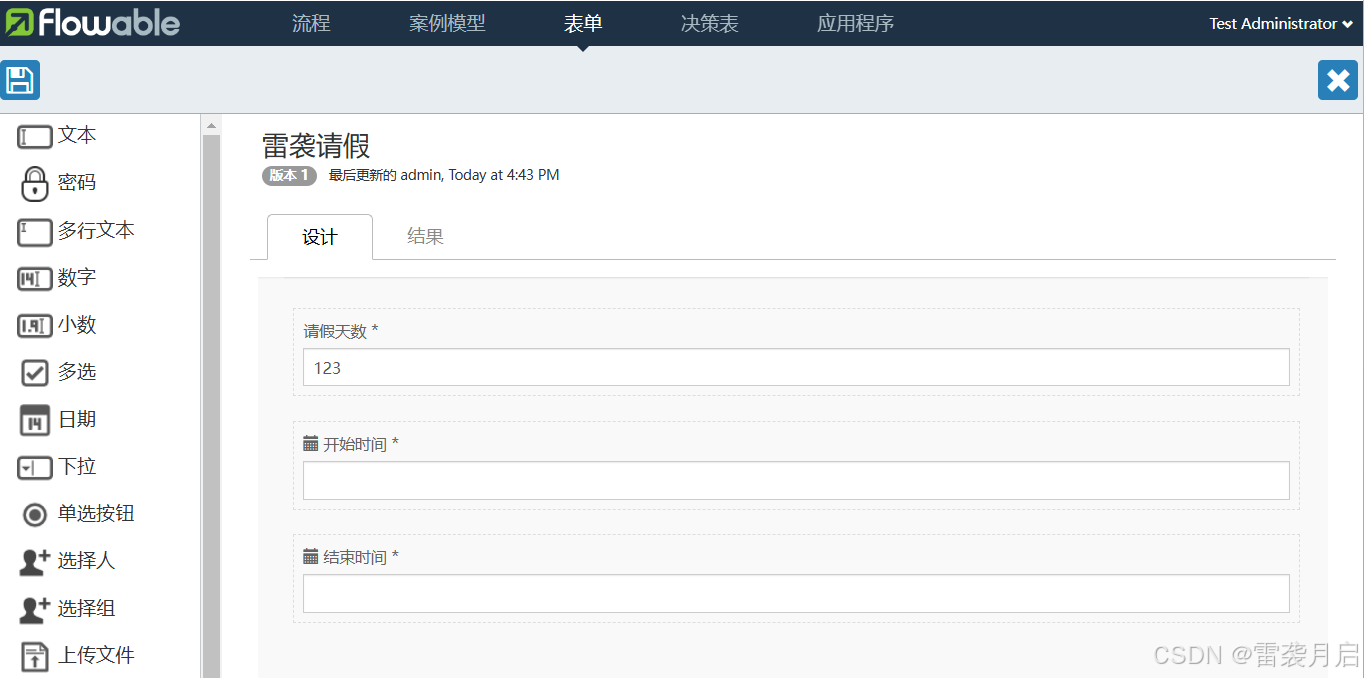

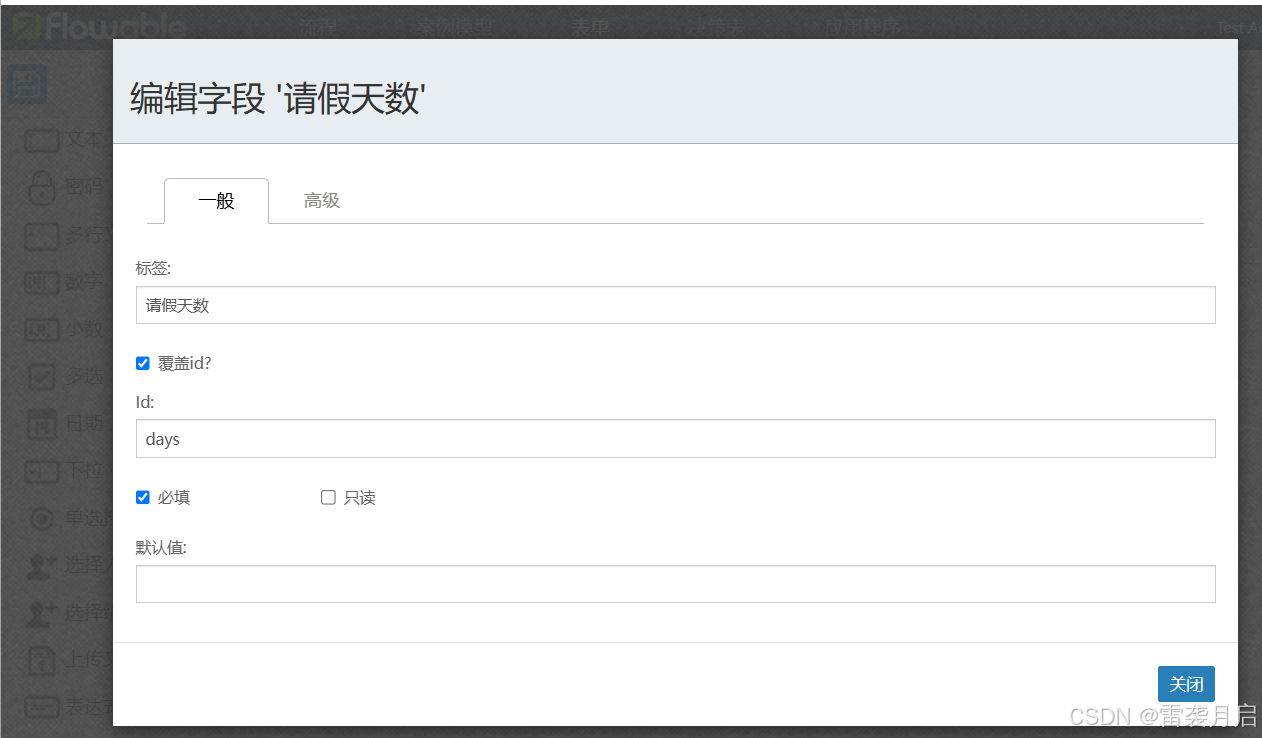

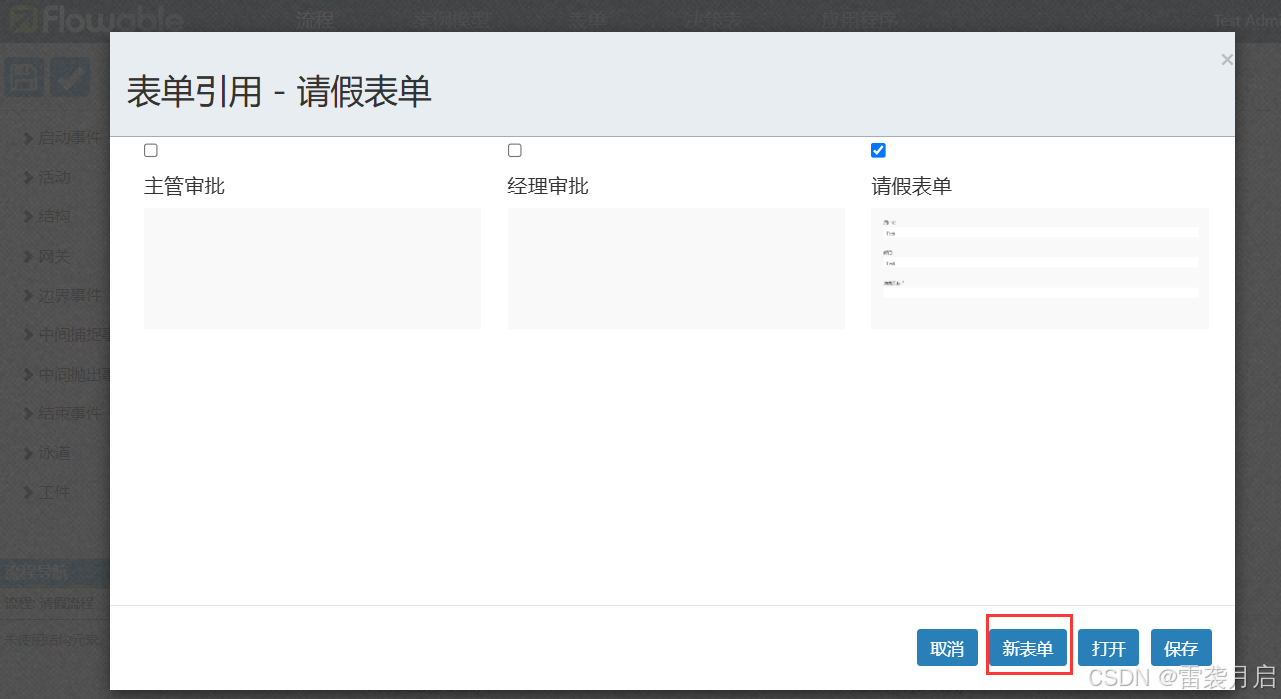

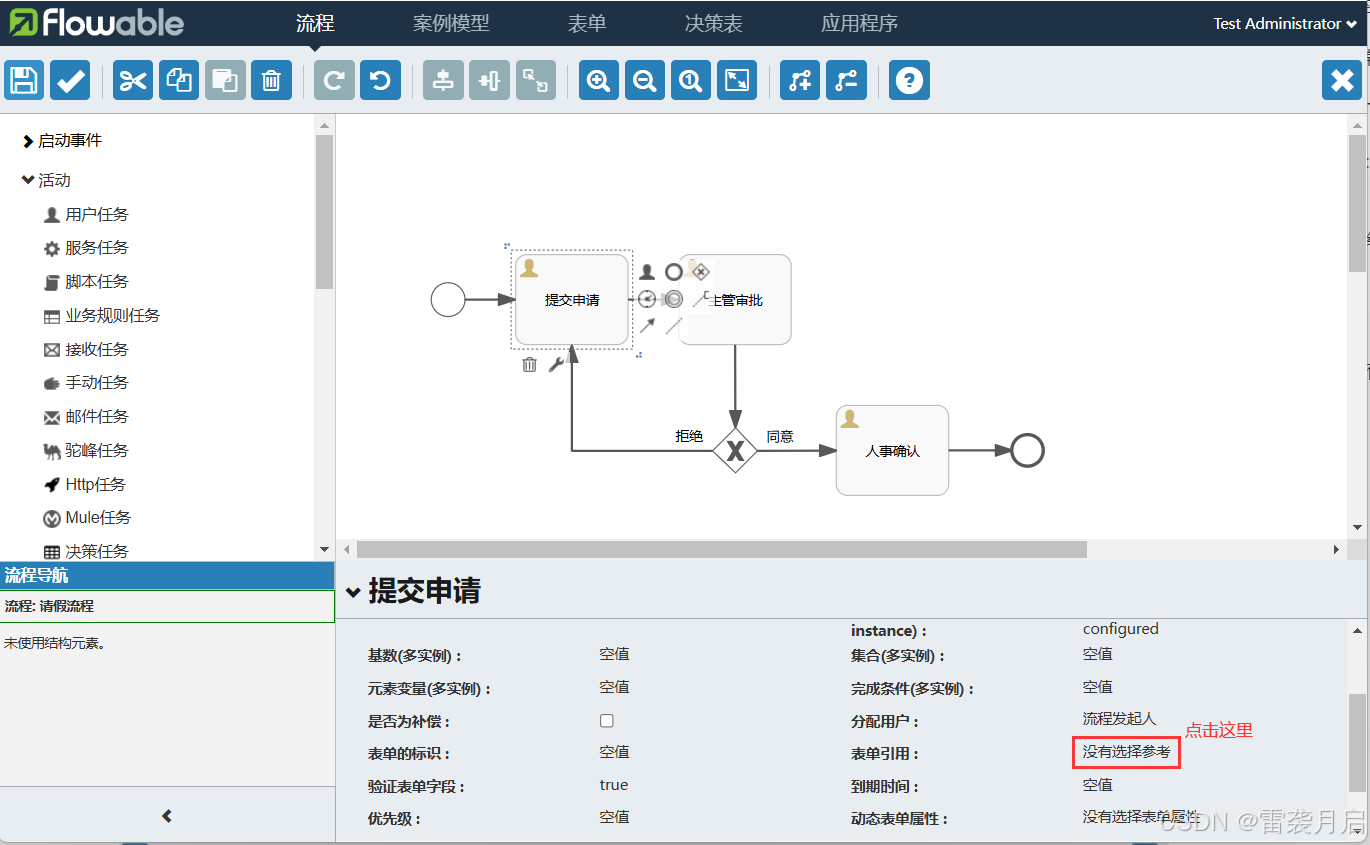

        7.3、给每个活动配置表单，表单的意义在于执行活动时的数据载入，比如提交请假时，需要写明从哪天开始，到哪天结束，请几天，主客审批时需要确定是审批通过还是驳回等，配置方法如下：

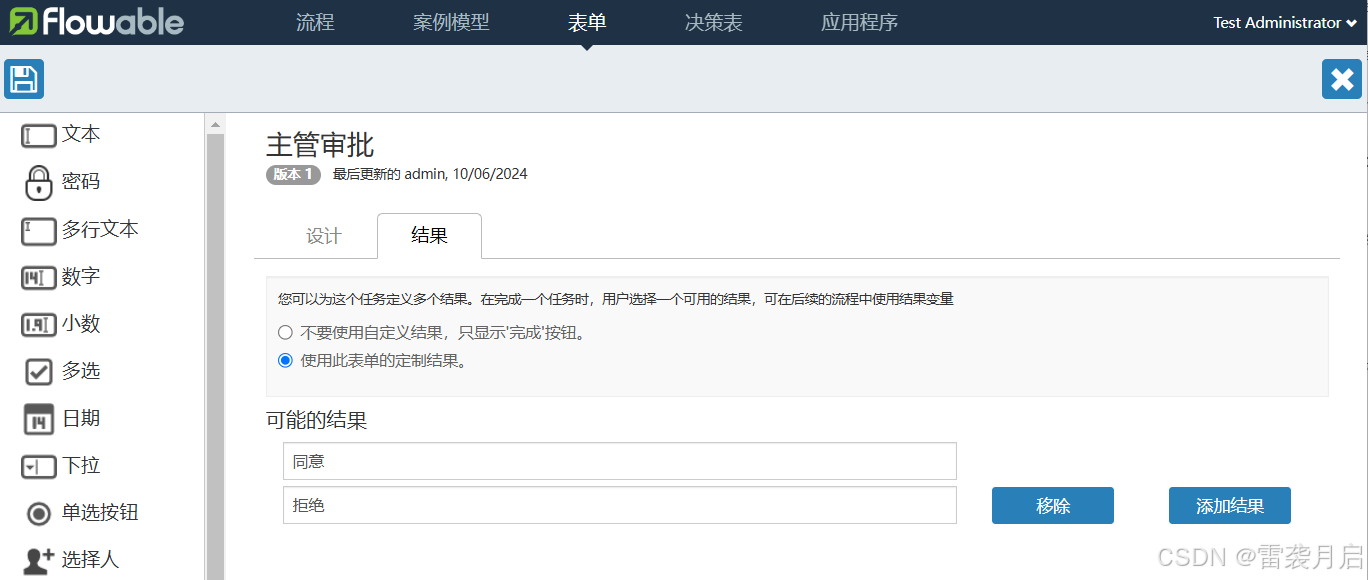

        主管审批的表单可以设置的简单点，人事的同理，如下：
