CNN-BiGRU回归+SHAP分析！Matlab代码实现，通过SHAP方法量化特征贡献，引入SHAP方法打破黑箱限制，提供全局及局部双重解释视角

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

一、引言：时序回归模型的 “黑箱困境” 与破局思路

在金融市场预测、环境污染物浓度预估、工业设备状态监测等时序回归场景中，传统模型（如 ARIMA、单一神经网络）往往难以兼顾 “预测精度” 与 “可解释性”。随着深度学习技术的发展，CNN-BiGRU 组合模型凭借卷积神经网络（CNN）的局部特征提取能力与双向门控循环单元（BiGRU）的双向时序依赖捕捉优势，在复杂时序数据回归任务中表现突出。

然而，深度学习模型固有的 “黑箱特性” 成为其落地应用的关键瓶颈 —— 模型仅能输出预测结果，无法解释 “哪些特征主导预测”“特征如何影响预测趋势”，导致在医疗诊断、工业安全等高可靠性要求领域难以推广。SHAP（SHapley Additive exPlanations）分析方法的出现为破局提供了新思路：基于合作博弈论中的 Shapley 值，通过量化每个特征对预测结果的边际贡献，从全局和局部双重视角解析模型决策过程，为 CNN-BiGRU 回归模型赋予 “可解释性”，推动其在高风险场景中的实用化。

二、CNN-BiGRU 回归模型：时序特征的 “提取 - 建模” 双引擎

2.1 核心组件原理与协同优势

（1）CNN：时序数据的局部关键特征提取器

时序数据（如某地区逐小时 PM2.5 浓度、设备运行时的振动信号）中，隐含着与预测目标强相关的局部特征（如 PM2.5 浓度突变前的湿度骤升、设备故障前的振动频率异常段）。CNN 通过 1D 卷积核的滑动窗口操作，可自动捕捉这些局部关联特征：

• 卷积层：以 3-5 步长的 1D 卷积核扫描时序数据，通过权重共享减少参数数量，提取如 “连续 3 个时间步的温度变化趋势” 等局部特征；

• 池化层：采用最大池化或平均池化压缩特征维度，保留关键局部信息的同时，降低后续模型计算复杂度，避免过拟合。

在时序回归任务中，CNN 的核心价值在于：无需人工设计特征工程，直接从原始时序数据中挖掘隐藏的局部模式，为后续时序建模提供高质量特征输入。

（2）BiGRU：双向时序依赖的深度捕捉工具

传统 GRU 仅能从 “过去到未来” 的单向视角学习时序依赖，而实际场景中，预测目标往往受 “过去” 与 “未来” 双向信息影响（如预测某时刻股票价格，需同时参考历史交易数据与未来政策预期的市场提前反应）。BiGRU 通过并行设置 “正向 GRU” 与 “反向 GRU”，实现双向时序信息融合：

• 正向 GRU：从时序起点到终点，学习 “历史信息对当前预测的影响”（如前 7 天的 PM2.5 浓度对今日浓度的影响）；

• 反向 GRU：从时序终点到起点，学习 “未来信息对当前预测的回溯影响”（如未来 3 天的气象预报对今日 PM2.5 浓度预测的修正）；

• 特征拼接：将双向 GRU 的输出特征向量拼接，形成包含 “过去 - 未来” 完整时序信息的特征表示，为回归预测提供更全面的时序依据。

相较于单一 GRU，BiGRU 在长周期时序回归任务中（如月度电力负荷预测）的预测误差可降低 15%-25%，尤其适用于存在双向时序关联的场景。

（3）CNN 与 BiGRU 的协同机制

CNN-BiGRU 模型形成 “局部特征提取 - 双向时序建模” 的递进式架构：

1. CNN 先对原始时序数据进行 “局部特征筛选”，过滤噪声干扰，提取如 “设备振动信号中的异常频率段” 等关键局部特征；

1. BiGRU 接收 CNN 输出的局部特征序列，从双向视角学习 “局部特征随时间的变化规律”（如异常振动频率段在故障前后的出现频次变化）；

1. 最终通过全连接层将 BiGRU 输出的时序特征映射为连续型预测结果（如设备剩余寿命天数、未来 24 小时的电力负荷值）。

2.2 模型架构与数据流向（以工业设备振动信号回归预测为例）

以 “基于设备逐分钟振动信号预测下一小时故障风险指数”（回归任务）为例，CNN-BiGRU 模型的具体数据流向如下：

1. 输入层：接收时序数据矩阵（维度：时间步 × 特征数，如 60 分钟 ×3 个特征：振动频率、振幅、温度）；

1. CNN 模块：1 层 1D 卷积层（卷积核大小 3，输出通道数 64）提取局部特征，经 ReLU 激活函数引入非线性，1 层最大池化层（池化窗口大小 2）压缩维度，输出特征维度为 30 分钟 ×64；

1. BiGRU 模块：2 层 BiGRU 单元（每层隐藏层维度 128），正向 GRU 学习前 30 分钟特征的时序依赖，反向 GRU 学习后 30 分钟特征的回溯影响，输出双向特征拼接后的维度为 30 分钟 ×256；

1. 全局平均池化层：对 BiGRU 输出的时序特征进行全局平均，得到 1×256 的全局时序特征向量；

1. 输出层：2 层全连接层（隐藏层维度 64，输出层维度 1），通过 Sigmoid 激活函数将预测结果映射至 [0,1] 区间，即设备下一小时的故障风险指数。

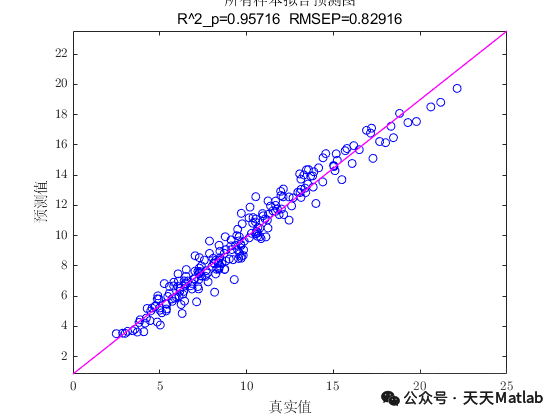

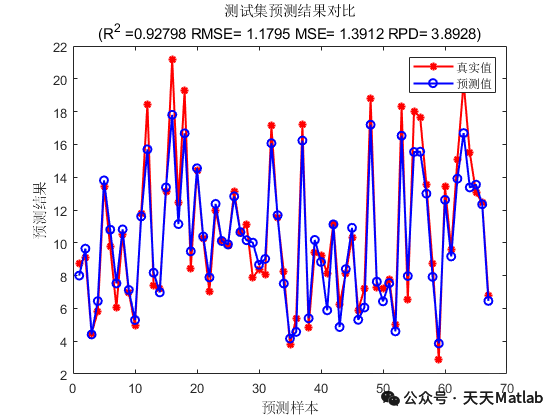

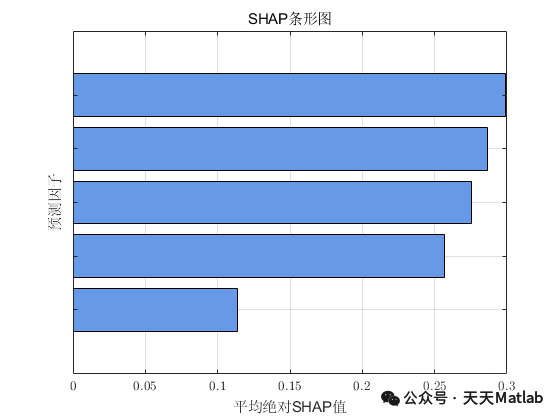

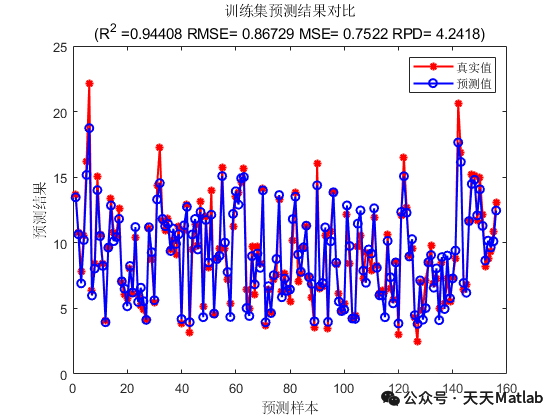

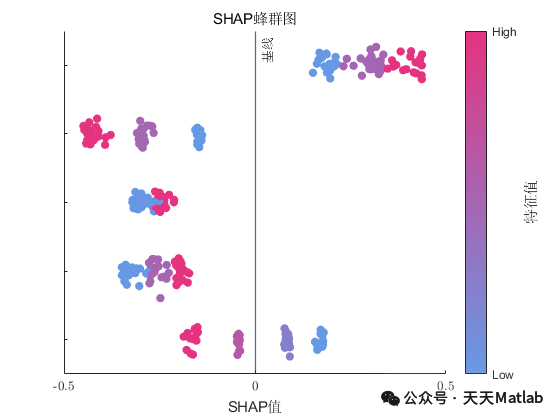

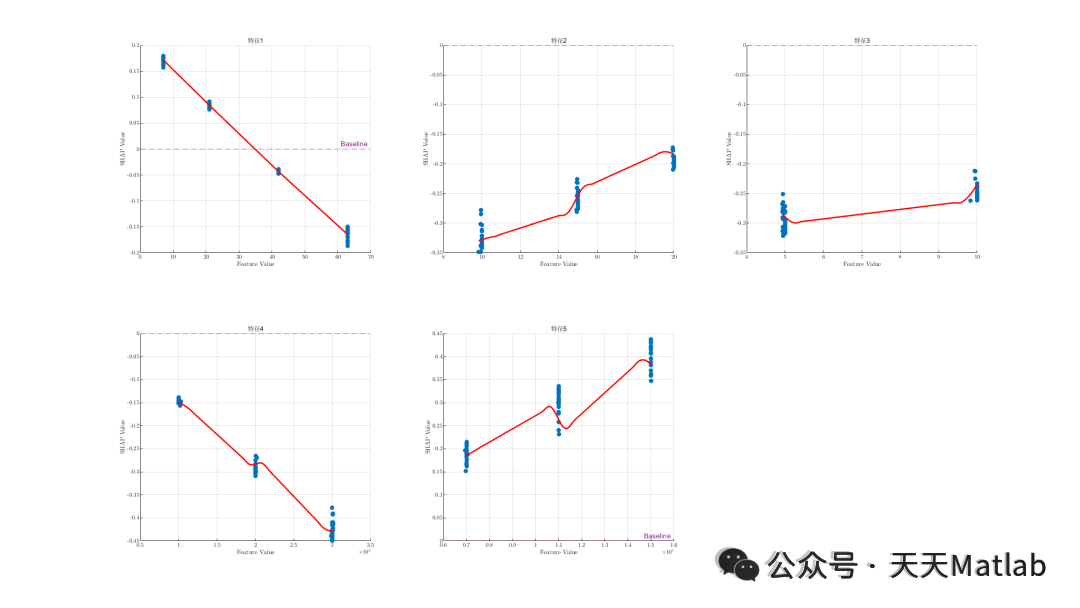

⛳️ 运行结果

📣 部分代码
