Cisco模拟器综合实验

一、搭建拓扑图，配置基本IP

略

二、创建VLAN、划分端口

vlan 10
name vlan 10
interface range fa0/2-3
switchport mode access
switchport access vlan 10
end
wr #保存配置


#VLAN 20同理
vlan 20
name vlan 20
interface range fa0/4-5
switchport mode access
switchport access vlan 20
end
wr #保存配置

trunk配置：

interface Fa0/1
switchport mode trunk
#即可
#若想要分配范围：
switchport trunk allowed vlan xx

三、单臂路由

interface g0/1.1
encapsulation dot1q 10
ip address 192.168.3.254 255.255.255.0
no shutdown
#配置第二个虚拟端口
interface g0/1.2
encapsulation dot1q 20
ip address 192.168.4.254 255.255.255.0
no shutdown

四、配置静态路由

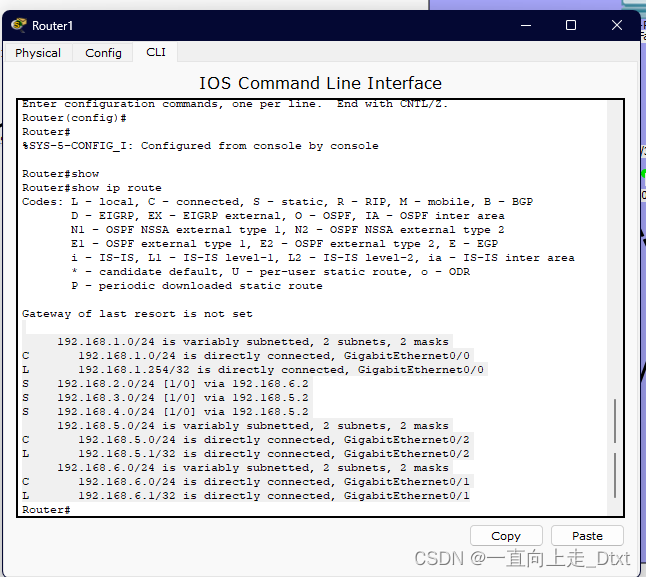

三个路由器调通即可，略

#ip route 目的网段 掩码 下一跳
#
#如:
# 192.168.1.0 255.255.255.0 192.168.2.2
#
#下一条为端口的 192.168.2.0 255.255.255.0 g0/1
#

五、开启HTTP DNS服务器

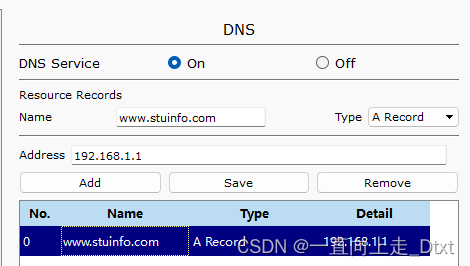

点开Server：默认http服务开启的，dns需要手动开启

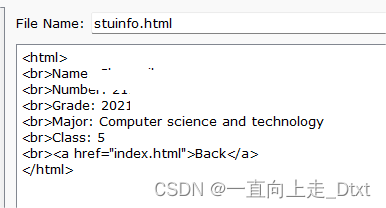

添加一个stuinfo.html文件

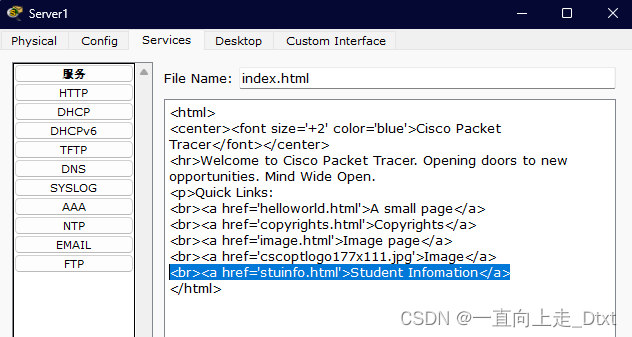

再编辑一下index.html加一行链接

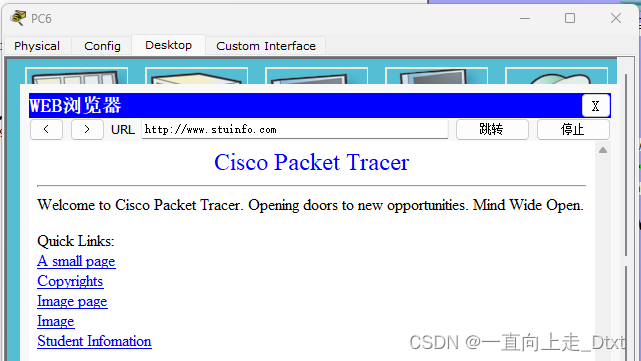

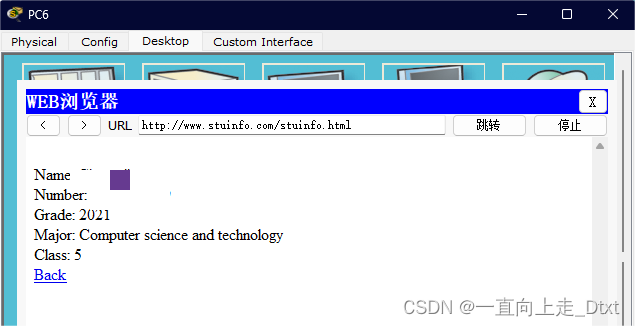

访问结果如下：
