H3C双点双向路由引入，以及使用路由策略进行路由控制，路由学习的配置

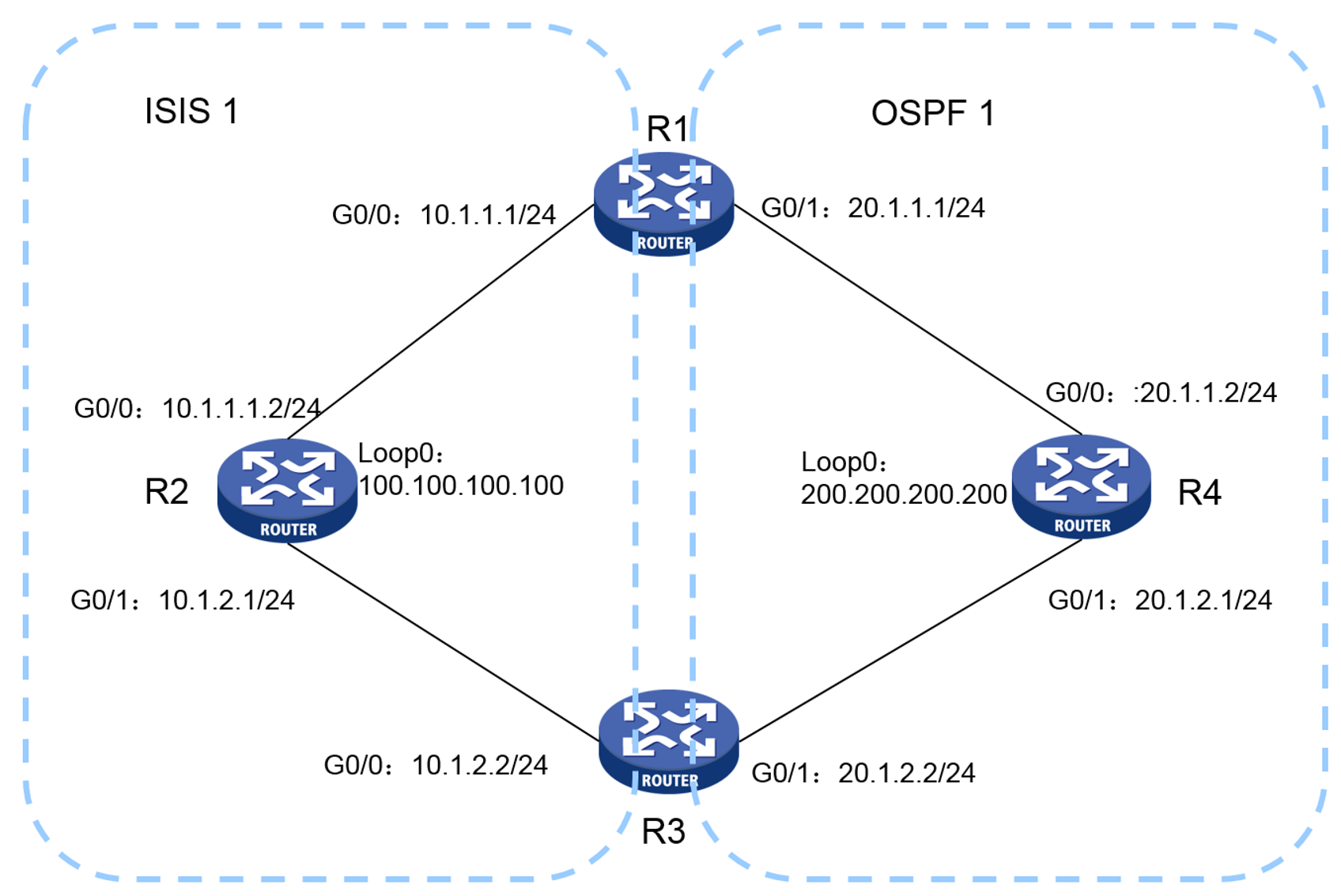

如下拓扑中，存在两个路由域，左边为isis区域，所有设备均为level-1-2角色。右边为ospf区域，所有使能ospf的接口均在area0区域中：

组网中需要在R1和R3上，分别将各自的isis路由引入到ospf进程中，同时将ospf路由引入到isis进程中。在该种路由引入，不做任何路由策略控制的情况下，会存在一些多路径的问题。下面我们来详细分析。

配置步骤

接口配置等略。这里只罗列R1和R3设备上简单的路由发布，和路由引入的部分配置。R2和R4分别做简单的ISIS路由发布，以及OSPF路由发布即可，这里不做赘述。

路由器R1配置如下：

#

isis 1

 network-entity 10.0000.0000.0001.00

 #

 address-family ipv4 unicast

  import-route ospf all-processes level-1-2      //在isis中引入ospf路由的时候，需要指定将路由引入的isis级别。

#

ospf 1

 import-route isis 1

 area 0.0.0.0

  network 20.1.1.0 0.0.0.255

#

路由器R3配置如下：

#

isis 1

 network-entity 10.0000.0000.0003.00

 #

 address-family ipv4 unicast

  import-route ospf all-processes level-1-2       //在isis中引入ospf路由的时候，需要指定将路由引入的isis级别。

#

ospf 1

 import-route isis 1

 area 0.0.0.0

  network 20.1.2.0 0.0.0.255

#

如果不做路由策略控制会发生什么情况呢？

举例，设备R1上配置了一条测试用的静态路由：

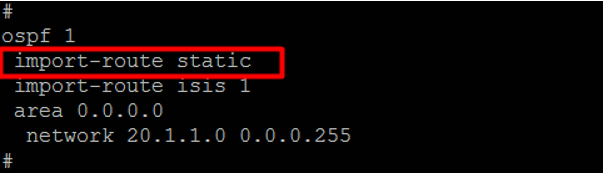

在R1上不做路由策略的时候，直接引入到ospf中去：

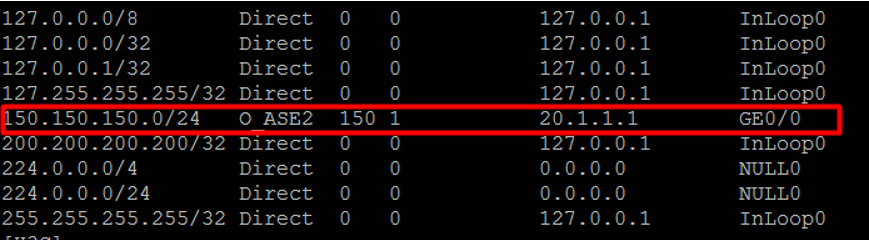

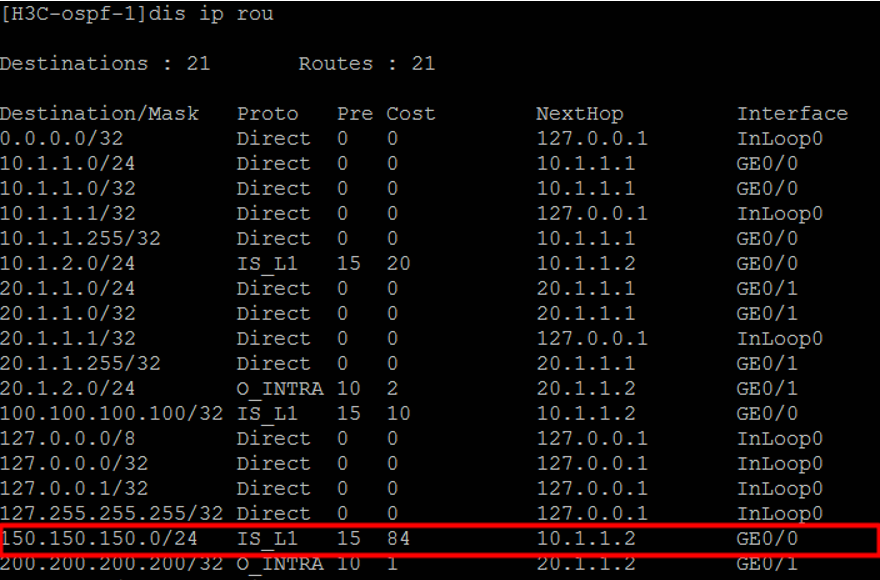

该路由条目在经由R4进行ospf扩散到R3后，由R3引入发布到isis中去。最后经由R2进行ISIS扩散，将路由进行扩散更新到了R1的路由表中，由于ISIS的默认优先级为15，高于静态路由，所以在R1上查看路由表时，会发现下一跳会变成错误的连接isis区域的接口设备。

针对这种情况，可根据现场需求做相应的调整：

1、如果只想对R1做限制，要求R1能正确的走静态路由去往150.150.150.0/24。对isis区域的其他设备不做要求，则可以在R1上，对isis进程做路由策略过滤实现：

#

 ip prefix-list test index 10 permit 150.150.150.0 24

#

route-policy test deny node 1

 if-match ip address prefix-list test

#

route-policy test permit node 2          //路由策略中使用node2，进行permit2，用来匹配其他的路由条目，进行接收。

#

isis 1

 network-entity 10.0000.0000.0001.00

 #

 address-family ipv4 unicast

  import-route ospf all-processes level-1-2

  filter-policy route-policy test import          //在isis进程中，使用过滤策略调用路由策略，进行入方向路由过滤。

#

此时其他isis区域的设备访问150.150.150.0/24，仍需从ospf区域转发。

2、如果需要ISIS区域的设备访问150.150.150.0/24访问时，不经过OSPF区域。

则需要将静态路由引入到isis进程中去即可，不需要再配置路由策略过滤（由于路由协议水平分割，R1引入isis的路由条目不会由R2发布回来）。

#

isis 1

 network-entity 10.0000.0000.0001.00

 #

 address-family ipv4 unicast

  import-route static level-1-2

  import-route ospf all-processes level-1-2

#

但是同时会出现一个问题，即R4从R1和R3分别收到了OSPF的外部路由，由于2类外部路由不计算内部开销，故在R4上形成了等价路由条目：

针对这种情况,则可以有两种方式实现纠正。

（1）配置路由策略

路由器R1配置如下：

#

isis 1

 network-entity 10.0000.0000.0001.00

 #

 address-family ipv4 unicast

  import-route static level-1-2 route-policy tag2     //R1上对引入ISIS的静态路由条目，匹配前缀，打tag200

  import-route ospf all-processes level-1-2

  filter-policy route-policy test import

#

ospf 1

 import-route static route-policy tag1         //R1上对引入OSPF的静态路由条目， 匹配前缀，打tag100

 import-route isis 1

 area 0.0.0.0

  network 20.1.1.0 0.0.0.255

#

route-policy tag1 permit node 1

 if-match ip address prefix-list tag1

 apply tag 100

#

route-policy tag1 permit node 2

#

route-policy tag2 permit node 1

 if-match ip address prefix-list tag2

 apply tag 200

#

route-policy tag2 permit node 2

#

route-policy test deny node 1

 if-match ip address prefix-list test

#

route-policy test permit node 2

#

 ip prefix-list tag1 index 10 permit 150.150.150.0 24

 ip prefix-list tag2 index 10 permit 150.150.150.0 24

 ip prefix-list test index 10 permit 150.150.150.0 24

#

路由器R3配置如下：

#

isis 1

 network-entity 10.0000.0000.0003.00

 #

 address-family ipv4 unicast

  import-route ospf all-processes level-1-2 route-policy tag1          //对于由ospf引入isis的路由，匹配tag100，进行过滤，禁止发布。

#

ospf 1

 import-route isis 1 route-policy tag2          //对于由isis引入ospf的路由，匹配对应前缀进行过滤，禁止发布。

 area 0.0.0.0

  network 20.1.2.0 0.0.0.255

#

route-policy tag1 deny node 1

 if-match tag 100

#

route-policy tag1 permit node 2

#

route-policy tag2 deny node 0           //经测试isis不传递tag参数，故使用前缀做路由过滤。

 if-match ip address prefix-list tag2

#

route-policy tag2 deny node 1                 //经测试isis不传递tag参数，故该条目不生效

 if-match tag 200

#

route-policy tag2 permit node 2

#

 ip prefix-list tag2 index 10 permit 150.150.150.0 24

#

 经调整后，R4上只有一条来自R1的路由条目了。

（2）方法2:

不使用路由策略做deny，使用调整优先级的方式，在R1上和R3上将指定前缀的路由条目优先级值调高。从而做到路由主备。

#

isis 1

 network-entity 10.0000.0000.0001.00

 #

 address-family ipv4 unicast

 preference 【值】 route-policy 【名字】

#

ospf 1

 preference ase 【值】 route-policy 【名字】 //需要指定ase，否则针对as内部路由生效

#

可以通过routr-policy中加if-match进行条件匹配来实现调整接收路由条目的优先级的目的：（可以配置多个if-match规则来匹配。条目间为与的关系）

¡  配置路由信息的出接口匹配条件。

if-match interface { interface-type interface-number }&<1-16>

¡  配置IGP路由信息标记的匹配条件。

if-match tag tag-value     //匹配tag针对传递的isis路由不生效，针对isis传递的路由条目，在路由策略中可以通过匹配前缀值+接口的方式实现匹配
