内存DDR1~DDR5你了解多少？

(1) DDR1（Double Data Rate 1）‌

‌技术背景‌：2000年推出，首次实现‌双倍数据速率‌（在时钟上升沿和下降沿均传输数据）。

‌关键改进‌：

• 预取（Prefetch）‌：2位预取，每个时钟周期从内存阵列读取2位数据，通过I/O接口分两次传输。

• ‌电压与功耗‌：2.5V电压，功耗较高（对比前代SDRAM的3.3V有所优化）。

• ‌信号完整性‌：采用‌单端信号（SSTL_2）‌，抗干扰能力较弱。

‌局限性‌：

①频率上限低（200-400 MHz），无法满足后期多核CPU需求。

②容量受限（单条最大2GB），仅支持单通道操作。

‌(2) DDR2（Double Data Rate 2）‌

‌技术背景‌：2003年推出，‌频率提升与能效优化‌。

‌关键改进‌：

• ‌预取‌：4位预取，I/O频率为内存核心频率的2倍（例如，核心频率200MHz，I/O频率400MHz）。

• ‌电压‌：降至1.8V，功耗降低约30%。

• ‌ODT（On-Die Termination）‌：集成片内终结电阻，减少信号反射，支持更高频率。

• ‌封装‌：从TSOP升级为‌FBGA（细间距球栅阵列）‌，提升电气性能。

‌局限性‌：时序（CAS Latency）较高，实际延迟与DDR1接近，未显著改善响应速度。

‌(3) DDR3（Double Data Rate 3）‌

‌技术背景‌：2007年推出，‌高频率与容量突破‌。

‌关键改进‌：

• ‌预取‌：8位预取，I/O频率进一步翻倍（例如，核心频率200MHz，I/O频率800MHz）。

• ‌电压‌：1.5V（标准版），低电压版（DDR3L）支持1.35V。

• ‌Fly-by拓扑‌：优化信号走线，减少时钟偏移（Skew）。

• ‌容量‌：单条最大8GB（通过3D堆叠技术实现）。

• ‌温度管理‌：引入温度传感器，支持动态热管理。

‌局限性‌：高频率下时序（CL值）增加（例如DDR3-1600的CL=11），部分抵消了频率优势。

‌(4) DDR4（Double Data Rate 4）‌

‌技术背景‌：2014年推出，‌高性能与密度革命‌。

‌关键改进‌：

• ‌Bank Groups架构‌：将内存Bank分组（如4组×4 Banks），支持并行访问，提升带宽利用率。

• ‌电压‌：1.2V（标准版），低电压版（DDR4L）支持1.05V。

• ‌传输速率‌：1600-3200 MT/s，带宽提升至DDR3的2倍。

• ‌容量‌：单条最大32GB（通过3DS堆叠技术实现）。

• ‌可靠性‌：支持片上ECC（可选），增强数据完整性。

• ‌接口‌：288针设计，缺口位置与DDR3不同（防误插）。

‌局限性‌：高频率下时序进一步劣化（例如DDR4-3200的CL=22），需依赖更宽总线补偿。

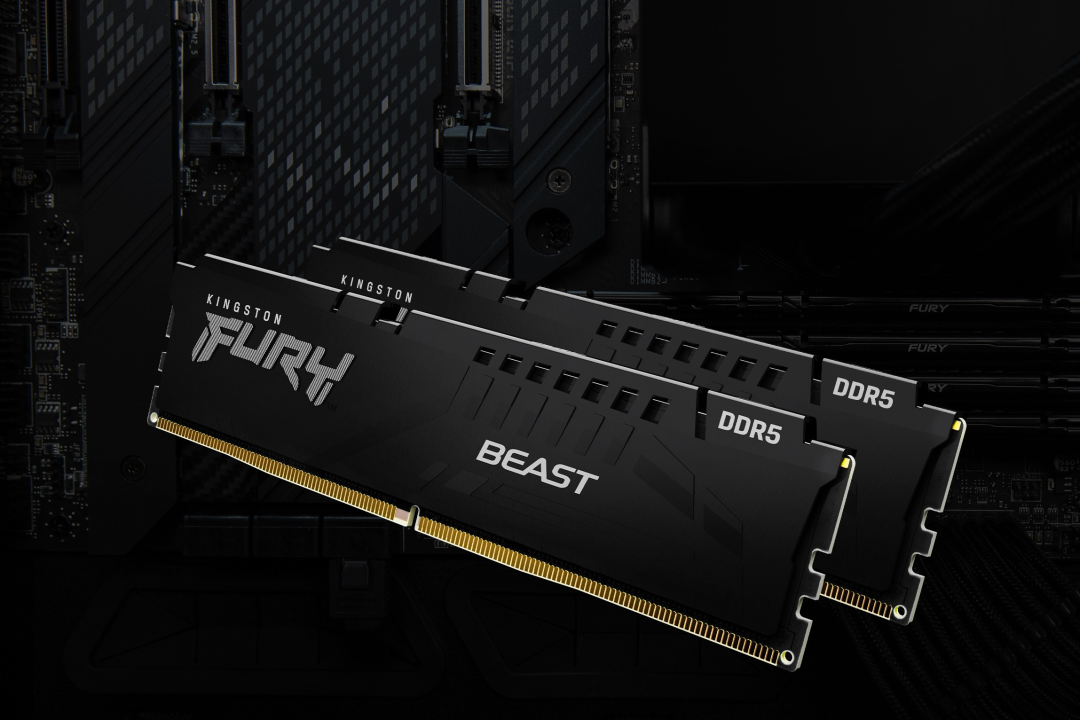

‌(5) DDR5（Double Data Rate 5）‌

‌技术背景‌：2020年推出，‌颠覆性架构升级‌。

‌关键改进‌：

• ‌双通道设计（Dual Sub-Channel）‌：每个内存模块内部分为两个独立通道（如32位×2），提升并行效率。

• ‌预取‌：16位预取，结合I/O频率翻倍（例如核心频率200MHz，I/O频率3200MHz）。

• ‌电压与PMIC‌：1.1V电压，首次集成‌电源管理芯片（PMIC）‌，降低主板供电复杂度。

• ‌传输速率‌：3200-6400 MT/s（未来可达8400+ MT/s）。

• ‌容量‌：单条最大128GB（未来规划512GB）。

• ‌纠错能力‌：增强片上ECC，支持实时纠错。

• ‌Bank数量‌：32 Banks（DDR4为16 Banks），提升并发处理能力。

‌技术挑战‌：

高频信号完整性要求极高，需采用‌均衡技术（Equalization）‌和更严格PCB设计。

‌二、性能参数对比

---

‌参数	‌DDR1	DDR2	DDR3	DDR4	DDR5
电压	2.5V	1.8V	1.5V	1.2V	1.1V
传输速率	200-400	400-1066	800-2133	1600-3200	1600-3200
带宽（GB/s）	3.2-6.4	6.4-12.8	12.8-34.1	25.6-51.2	51.2-102.4
‌CAS延迟（CL）	2-3	3-6	9-11	15-22	32-40
‌Bank数量	4	4-8	8-16	16	32
预取位数	2位	4位	8位	8位	16位（双通道）
最大容量	2GB	4GB	8GB	32GB	128GB+
能效	‌低	中等	较高	高	极高
‌关键创新	‌双倍速率	ODT	Bank分组	Bank Group	PMIC、双通道
‌典型应用场景	早期PC	中端PC	主流PC/服务器	高端PC/数据中心	数据中心/AI/游戏

三、技术演进的核心逻辑‌

---

（1）带宽提升公式‌：

带宽=传输速率×总线宽度/8

• DDR5通过‌双通道设计‌和‌超高传输速率‌实现带宽翻倍

  （例如DDR5-6400带宽达102.4GB/s）。

‌（2）延迟与频率的权衡‌：

• 虽然传输速率提升，但‌CAS延迟（CL）‌随频率增长

  （例如DDR5-6400的CL=40，实际延迟≈12.5ns），需通过并行架构（如Bank Groups）弥补。

‌（3）能效优化‌：

• 电压从DDR1的2.5V降至DDR5的1.1V，结合PMIC实现动态电压调节，能效提升超过50%。

四、物理与接口差异

---

代际	针脚数	缺口位置	信号类型	封装技术
DDR1	184	居中	SSTL_2（单端）	TSOP/FBGA
DDR2	240	偏左	SSTL_18（单端）	FBGA
DDR3	240	偏右	SSTL_15（单端）	FBGA
DDR4	288	居中偏右	POD（伪差分）	FBGA/3DS堆叠
DDR5	288	居中偏左	增强型POD/LPDDR5	FBGA/先进堆叠

‌防误插设计‌：每代DDR缺口位置不同（例如DDR4与DDR5物理接口不兼容）。

‌五、 实际应用情况

---

• DDR1-DDR3‌：已淘汰，仅存于老旧设备或嵌入式系统。

• ‌DDR4‌：当前主流，覆盖消费级PC至数据中心。

• ‌DDR5‌：逐渐普及，在AI训练（如HBM替代场景）、高频交易、8K视频处理中优势显著。

  游戏性能‌：DDR5高带宽对GPU显存带宽敏感场景（如4K游戏）有边际提升。

‌六、未来趋势‌

---

• DDR5后续演进‌：规划支持8400 MT/s以上速率，单条容量向512GB发展。

• ‌与LPDDR5融合‌：移动端LPDDR5技术（低功耗设计）可能影响标准DDR发展方向。

‌总结‌

---

DDR1到DDR5的迭代体现了内存技术对‌带宽、能效、密度‌的不懈追求，每一代均通过‌预取位数翻倍、电压降低、架构创新‌实现性能突破。DDR5的‌双通道设计‌和‌PMIC集成‌标志着内存从“被动组件”向“智能子系统”的转变，未来将与CPU/GPU协同优化，支撑AI、元宇宙等高性能计算需求。
