H.264 编码笔记

工序	步骤	操作	详细说明
0	图像采集	图像采集	从摄像头或其他设备获取原始图像数据。
1	图像滤镜	OSD、锐化、合并、提色	对图像进行叠加文字（OSD）和锐化处理，将处理后的图像数据合并并进行色彩提取。
2	编码	H.264 编码	使用 H.264 编码器对图像数据进行压缩。
3	生产者消费者	Ring Buffer	使用环形缓冲区（Ring Buffer）存储编码数据，实现高效传输。
4	封装	TS/MP4	将编码后的数据封装为 TS 或 MP4 格式。
5	传输	TCP/UDP	通过 TCP 或 UDP 协议传输封装后的数据。

一、概述

H.264（即MPEG-4 Part 10/AVC）是一种高效视频编码标准，广泛应用于视频存储、流媒体传输等领域。

1.1 编码本质

视频编码的核心目标是去除冗余信息。视频数据中通常包含大量冗余，主要体现在以下几个方面：

空间冗余：图像中相邻像素之间具有较强的相关性。

时间冗余：视频序列中相邻帧之间的内容往往高度相似。

视觉冗余：人眼对某些细节（如高频信息）不敏感。

视频编码的本质就是通过技术手段（如预测、变换、量化等）对这些冗余信息进行处理，从而减少数据量，实现高效压缩。

1.2 压缩原理

视频原始数据量极大，例如一帧1920x1080@YUV420的未压缩图像需3.1MB，1秒30帧视频需约89MB。编码的目标是通过压缩技术减少存储和传输负担。

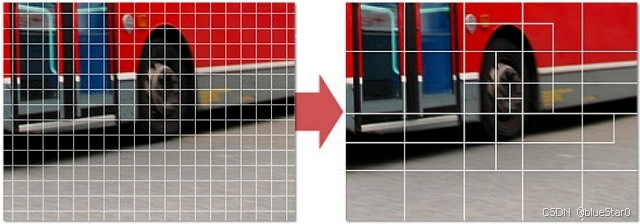

H.264 采用了 16×16 的宏块（Macroblock）作为基本处理单元，对视频帧图像进行相似性比较和压缩编码。

（图片来源于网络）

宏块的定义与作用

宏块大小：每个宏块包含至多 16×16 像素，涵盖亮度和色度信息（通常为 YUV 格式）。
功能：宏块是 H.264 编码的基本单位，用于帧内预测、帧间预测、运动估计和运动补偿等操作。
分割：16×16、16×8、8×16、8×8、8×4、4×8、4×4 等多种分割模式。

帧内压缩：空间冗余的去除

帧内预测：在帧内压缩中，H.264 利用宏块内像素的空间相关性进行预测。

亮度分量支持 16×16 和 4×4 两种预测模式：
- 16×16 模式：适用于平滑区域，提供 4 种预测方向（垂直、水平、DC、平面）。
- 4×4 模式：适用于细节丰富区域，提供 9 种预测方向。
色度分量采用 8×8 预测模式。

残差编码：通过预测值与实际值的差值（残差）进行编码，进一步减少数据量。

帧间压缩：时间冗余的去除

通过运动估计和补偿技术，利用相邻帧的相似性，生成P帧（参考前向帧）和B帧（双向参考）。

运动估计：在帧间压缩中，H.264 通过比较当前帧与参考帧的宏块，找到最佳匹配块，并计算运动矢量（Motion Vector）。
- 支持 1/4 像素精度的运动估计，提高匹配精度。
运动补偿：利用运动矢量对参考帧的宏块进行位移补偿，生成预测帧。
- P 帧：参考前向帧进行预测。
- B 帧：参考前后双向帧进行预测，进一步压缩数据。

二、分层结构与语法元素

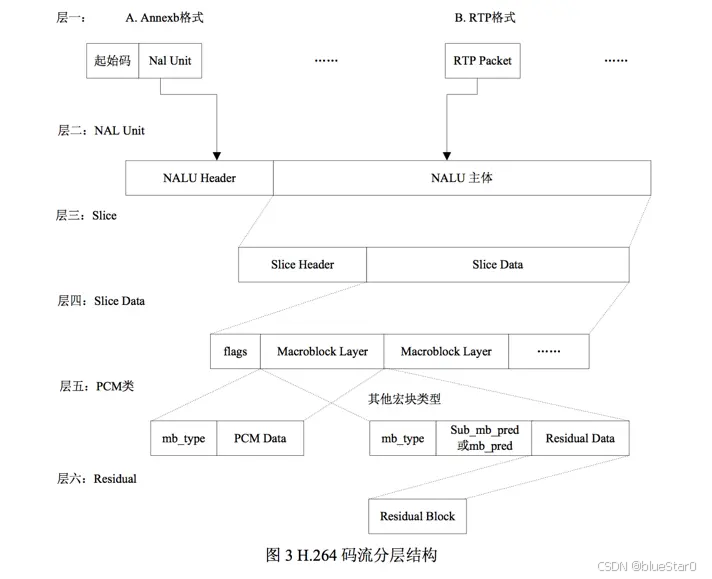

2.1 分层结构

H.264 分为视频编码层（VCL，Video Coding Layer）和网络抽象层（NAL，Network Abstraction Layer）：

VCL：负责核心编码流程，生成压缩后的语法元素（如宏块、片、帧等）。

NAL：将VCL数据封装为 NALU（NAL Unit），适配不同传输场景，通过添加起始码 Start code（00 00 01或00 00 00 01）分隔单元，增强容错性。

2.2 语法元素

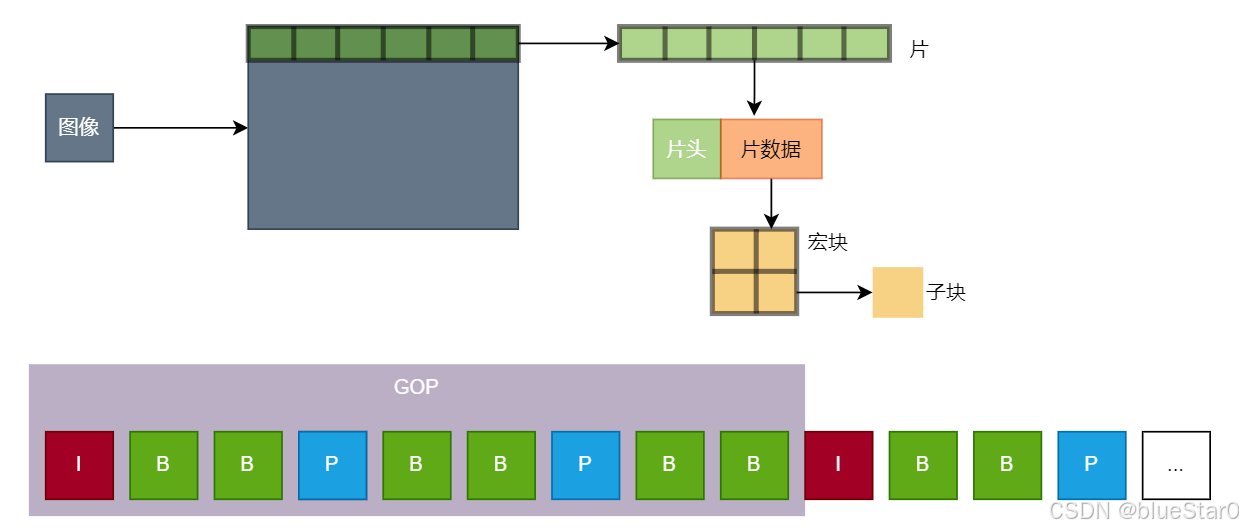

图像组（GOP，Group of Pictures）

定义：一组连续的帧，以 I 帧（关键帧）起始，确保解码重新同步。
作用：
- 提供随机访问点，便于视频的快速定位和播放。
- 限制错误传播范围，避免因帧间依赖导致的长时间解码错误。

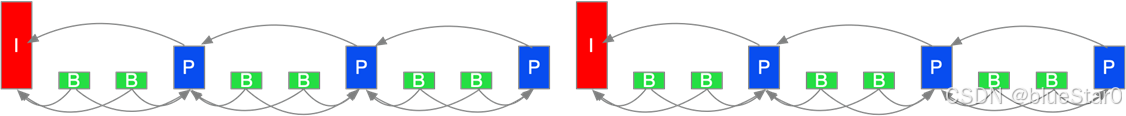

结构：典型的 GOP 结构为 I-B-B-P-B-B-P-...，其中 I 帧为起始帧，P 帧和 B 帧为后续帧。

帧（Frame）

帧是视频的基本单位，分为以下三种类型：

I 帧（Intra-coded Frame）
- 特点：
  - 独立编码，不依赖其他帧。
  - 采用帧内压缩技术，去除空间冗余。
- 分类：
  - 普通 I 帧：独立解码，但不强制清空参考帧队列。
  - IDR 帧（Instantaneous Decoding Refresh Frame）：特殊 I 帧，强制清空参考帧队列，确保后续帧不会参考 IDR 帧之前的帧。
P 帧（Predictive-coded Frame）

片（Slice）

定义：将一帧图像划分为若干独立编码的片（如 I 片、P 片、B 片），每片包含整数个宏块。
作用：
- 防止误码扩散，增强容错性。
- 支持并行编码和解码，提高处理效率。
类型：
- I 片：仅包含帧内预测的宏块。
- P 片：包含帧内预测和帧间预测（前向参考）的宏块。
- B 片：包含帧内预测和帧间预测（双向参考）的宏块。

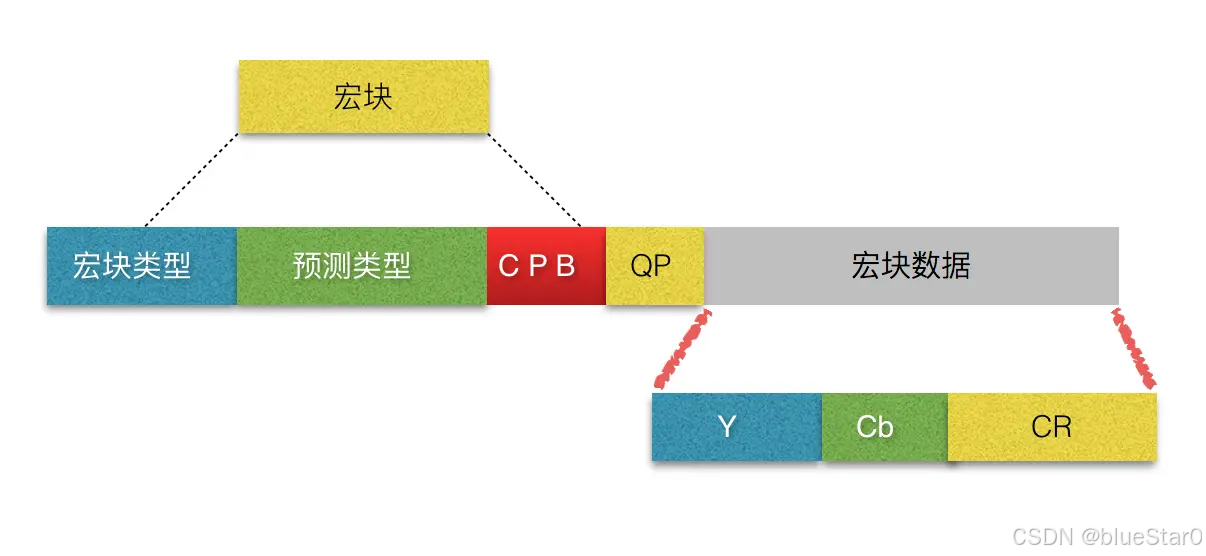

宏块（Macroblock）

定义：16×16 像素块，是 H.264 编码的基本单元。
组成：
- 亮度分量（Y）：16×16 像素。
- 色度分量（U、V）：8×8 像素（YUV 4:2:0 格式）。
功能：
- 支持帧内预测和帧间预测。
- 支持多种分割模式（如 16×16、16×8、8×16、8×8 等），适应不同图像内容。

子块（Subblock）

定义：宏块的进一步分割，用于提升运动补偿精度。
常见分割模式：
- 8×8、8×4、4×8、4×4 等。
作用：
- 提高运动估计的精度，适应复杂运动场景。
- 增强压缩效率，减少残差数据量。

三、网络抽象层（NAL，Network Abstraction Layer）

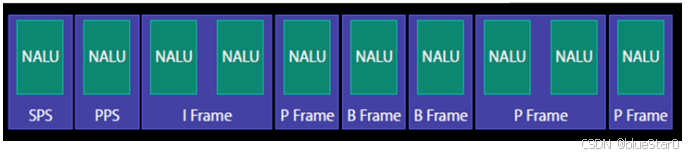

NALU 是 H.264 码流的基本单元，结构为：[Start Code] [NALU Header] [NALU Payload]。

3.1 NALU 结构

Start Code（起始码，Annex B 模式）

作用：标识一个 NALU 的开始。
格式：
- 00 00 00 01（4 字节起始码）
- 00 00 01（3 字节起始码）
使用场景：
- 4 字节起始码：通常用于标识流中的关键点，如 SPS、PPS、AUD（Access Unit Delimiter）和 IDR 帧。
- 3 字节起始码：用于普通 NALU，以减少数据量。
防止竞争机制：为了避免 NALU 内部出现与起始码相同的字节序列（如 00 00 01），H.264 引入了防止竞争机制（如插入 0x03 字节）。

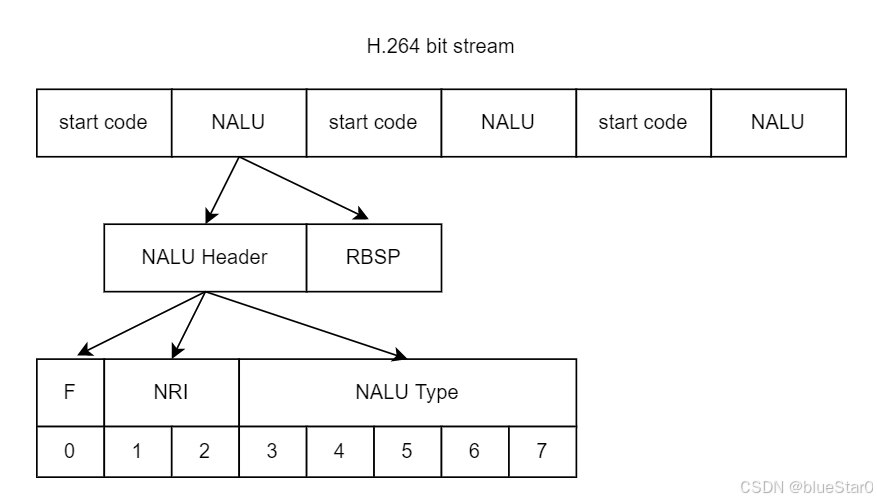

NALU Header

1字节，包含以下字段：

F（Forbidden Bit）：通常为0，表示无错误。
NRI（重要性指示）：2位，值越大表示数据越关键（如SPS/PPS需高优先级传输）。
Type（类型）：5位，定义负载数据类型，如：
- 7: SPS（序列参数集，包含分辨率、帧率等全局信息）
- 8: PPS（图像参数集，编码模式参数）
- 5: IDR帧
- 1: 非IDR的I帧或P/B帧的Slice。

NALU Type value	描述
0	未指定
1	非IDR图像的编码片
2	编码片数据分区 A
3	编码片数据分区 B
4	编码片数据分区 C
5	IDR图像的编码片
6	补充增强信息 (SEI)
7	序列参数集 (SPS)
8	图像参数集 (PPS)
9	访问单元分隔符
10	序列结束
11	流结束
12	填充数据
13-23	保留
24-31	未指定

NALU Payload

内容：承载 VCL 编码数据（如 Slice）或参数集（SPS/PPS）。
RBSP（Raw Byte Sequence Payload）：NALU Payload 的实际数据部分，经过防止竞争机制处理。

3.2 NALU 的类型与作用

SPS（Sequence Parameter Set）
- 包含视频序列的全局参数，如分辨率、帧率、编码档次等。
- 解码器初始化时必须读取 SPS。
PPS（Picture Parameter Set）
- 包含单帧图像的局部解码参数，如熵编码类型、分片模式等。
- 解码每帧时依赖 PPS。
IDR 帧
- 特殊 I 帧，强制清空参考帧队列，确保后续帧不会参考 IDR 帧之前的帧。
Slice
- 包含帧内或帧间编码的宏块数据，分为 I 片、P 片、B 片。

四、封装模式

4.1 Annex B 模式

起始码（Start Code）

00 00 01（3 字节）或 00 00 00 01（4 字节）。

SPS 和 PPS

SPS（序列参数集）和 PPS（图像参数集）直接嵌入在码流中，通常位于 IDR 帧之前。

应用场景

常用于实时流媒体传输（如 RTSP、RTP）和裸流存储（如 .h264 文件）。

兼容性

大多数解码器（尤其是硬件解码器）原生支持 Annex B 模式。

4.2 AVCC 模式

无起始码：

NALU 之间没有起始码，而是通过长度字段分隔。

每个 NALU 前面有一个 4 字节的长度字段，表示当前 NALU 的大小，常见于MP4/MKV文件。

SPS 和 PPS

SPS 和 PPS 不直接嵌入在码流中，而是存储在容器的元数据部分（如 MP4 的 AVCC 盒子）。

应用场景

常用于文件存储格式（如 MP4、MKV）。

兼容性

需要容器格式（如 MP4）的支持，解码器需从容器中提取 SPS 和 PPS。

4.3 模式区别

特性	Annex B 模式	AVCC 模式
起始码	00 00 01 或 00 00 00 01	无起始码，使用 4 字节长度字段
SPS/PPS 存储	嵌入在码流中，位于 IDR 帧之前	存储在容器元数据中（如 MP4 的 AVCC）
应用场景	实时流媒体传输、裸流存储（如 .h264 文件）	文件存储格式（如 MP4、MKV）
兼容性	大多数解码器原生支持	需要容器格式支持
