思科模拟器教程-RIP、OSPF路由协议重发布

已于 2024-03-04 18:54:18 修改
阅读量8.4k 收藏 96
点赞数 9
分类专栏： 思科网络设备配置 文章标签： 网络 运维 网络协议
于 2023-02-17 15:14:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_60984906/article/details/129087523
版权

RIP协议简单方便适用于小型网络，OSPF协议复杂功能强适用于大型网络
    若两种协议同时存在于网络中，是不可以直接通信的
    因此就要使用重发布

实验环境

  • Cisco Packet Tracer 6.0
  • 1台3560交换机
  • 2台2811路由器

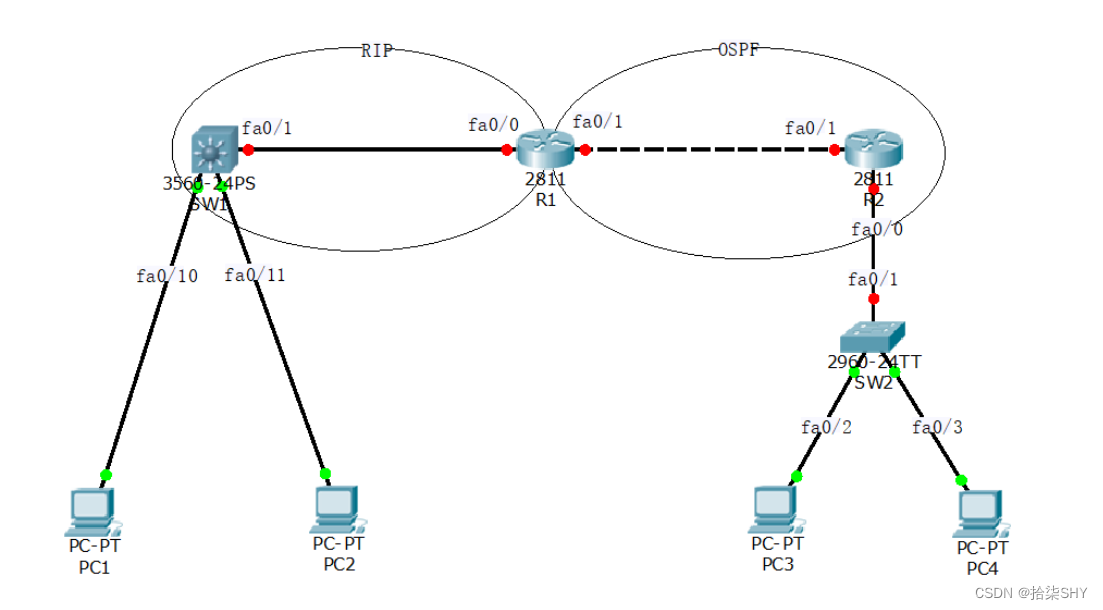

拓扑图


设备名称IP子网掩码
PC1192.168.1.2255.255.255.0
PC2192.168.1.3255.255.255.0
PC3192.168.4.2255.255.255.0
PC4192.168.4.3255.255.255.0

SW1:

接口对应VLANIP子网掩码
fa0/1VLAN 12（名称为vlanb）192.168.2.1255.255.255.0
fa0/10~fa0/20VLAN 11（名称为vlana）192.168.1.1255.255.255.0

R1:

接口IP子网掩码
fa0/0192.168.2.2255.255.255.0
fa0/1192.168.3.1255.255.255.0

R2:

接口IP子网掩码
fa0/0192.168.4.1255.255.255.0
fa0/1192.168.3.2255..255.255.0

实验要求：

  • 按照拓扑图和设备连接表连接设备并设置相应ip
  • 根据上述图表划分对应VLAN
  • SW1和R1之间采用RIPv2协议通信，R1和R2之间采用OSPF协议通信
  • 通过动态路由协议重发布实现全网互通

实验命令：

#	SW1：

SW1>en									//进入特权模式
SW1#conf t								//进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
SW1(config)#vlan 11						//创建VLAN 11
SW1(config-vlan)#name vlana				//设置VLAN 11名称
SW1(config-vlan)#ex						//退出VLAN 11
SW1(config)#vlan 12						//创建VLAN 12
SW1(config-vlan)#name vlanb				//设置VLAN 12名称
SW1(config-vlan)#ex						//退出VLAN 12
SW1(config)#int ra fa0/10-20			//选择fa0/10~fa0/20口
SW1(config-if-range)#sw ac vlan 11		//将fa0/10~fa0/20划分至VLAN 11
SW1(config-if-range)#int fa0/1			//进入fa0/1口
SW1(config-if)#sw ac vlan 12			//将fa0/1口划分至VLAN 12
SW1(config-if)#no shut					//开启fa0/1口
SW1(config-if)#int vlan 11				//进入VLAN 11
SW1(config-if)#
%LINK-5-CHANGED: Interface Vlan11, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan11, changed state to up

SW1(config-if)#ip add 192.168.1.1 255.255.255.0		//给VLAN 11设置ip
SW1(config-if)#int vlan 12				//进入VLAN 12
SW1(config-if)#
%LINK-5-CHANGED: Interface Vlan12, changed state to up

SW1(config-if)#ip add 192.168.2.1 255.255.255.0		//给VLAN 12设置ip
SW1(config-if)#ex						//退出VLAN 12
SW1(config)#ip routing					//开启路由功能
SW1(config)#route rip					//进入rip配置
SW1(config-router)#net 192.168.1.0		//发布路由
SW1(config-router)#net 192.168.2.0		//发布路由
SW1(config-router)#v 2					//设置版本2
SW1(config-router)#end					//返回特权模式
SW1#
#	R1：

R1>en									//进入特权模式
R1#conf t								//进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#int fa0/0					//进入fa0/0口
R1(config-if)#no shut					//开启fa0/0口

R1(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

R1(config-if)#ip add 192.168.2.2 255.255.255.0		//给fa0/0口设置ip
R1(config-if)#int fa0/1					//进入fa0/1口
R1(config-if)#no shut					//开启fa0/1口

R1(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

R1(config-if)#ip add 192.168.3.1 255.255.255.0		//给fa0/1口设置ip
R1(config-if)#ex						//退出fa0/1口
R1(config)#route rip					//进入rip配置
R1(config-router)#net 192.168.2.0		//发布路由
R1(config-router)#v 2					//设置版本2
R1(config-router)#redis ospf 1 met 10	//发布ospf路由重发布
R1(config-router)#ex					//退出rip配置
R1(config)#route ospf 1					//创建ospf进程1
R1(config-router)#net 192.168.3.0 255.255.255.0 area 0		//发布路由
R1(config-router)#redis rip sub			//发布rip路由重发布
R1(config-router)#ex					//退出ospf进程1配置
R1(config)#
#	R2：

R2>en									//进入特权模式
R2#conf t								//进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
R2(config)#int fa0/1					//进入fa0/1口
R2(config-if)#no shut					//开启fa0/1口

R2(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

R2(config-if)#ip add 192.168.3.2 255.255.255.0		//给fa0/1口设置ip
R2(config-if)#int fa0/0					//进入fa0/0口
R2(config-if)#no shut					//开启fa0/0口

R2(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

R2(config-if)#ip add 192.168.4.1 255.255.255.0		//给fa0/0口设置ip
R2(config-if)#route ospf 1				//创建ospf进程1
R2(config-router)#net 192.168.3.0 255.255.255.0 area 0		//发布路由
R2(config-router)#net 192.168.4.0 255.255.255.0 area 0		//发布路由
R2(config-router)#ex					//退出ospf进程1配置
R2(config)#

实验结果

PC1 ping PC2 Reply
PC1 ping PC3 Reply
PC1 ping PC4 Reply
