浅谈ARCGIS在测绘项目中的一般应用

浅谈ARCGIS在测绘项目中的
一般应用

一、概述

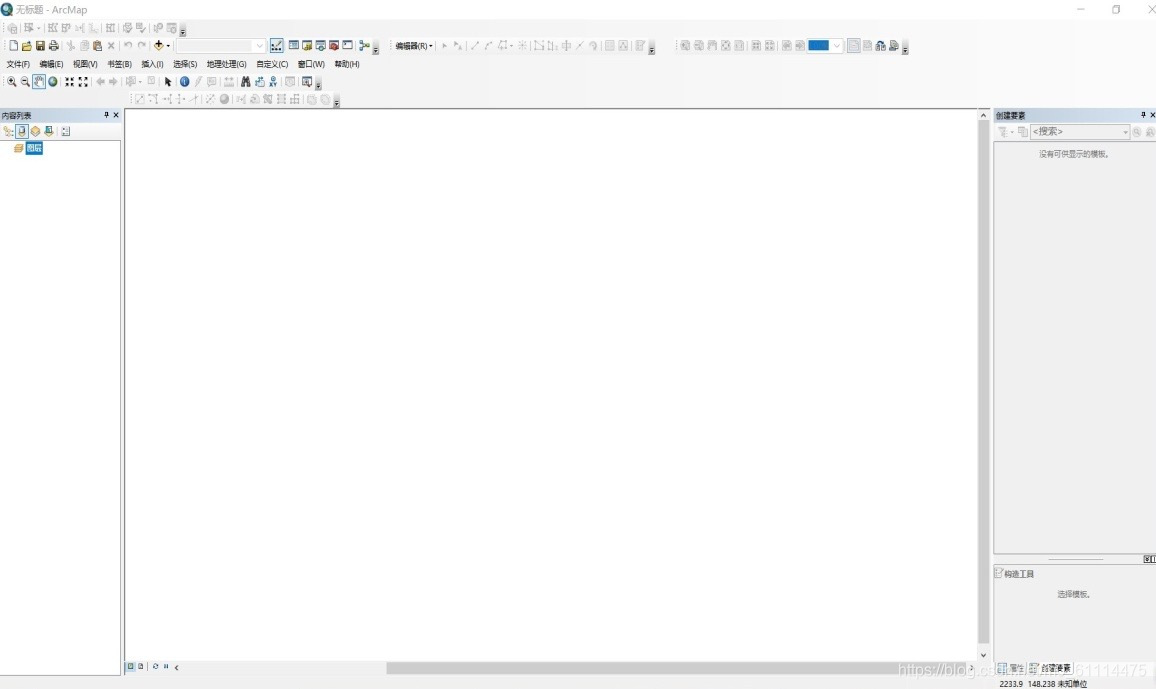

众所周知，ARCGIS是由Esri公司生产的一款的GIS平台。问世至今，已升级数代，现在比较常用的是ARCGIS10.2的版本。由于其强大及全面的地理数据处理功能，在许多行业中被应用，作为地理相关的测绘行业尤其如是。本人在参与的测绘项目中也经常使用到此款软件，现将一点小小的经验总结如下。

ARCGIS中一个很重要的应用ArcToolbox，个人认为可以说是此款软件的精髓所在。其中涵盖的数据处理功能颇多，迫于能力所限，我至今也未能尽览全貌，只说说我比较常用的几种工具，分别是”转换工具”、”分析工具”、”数据管理工具”以及”制图工具”这四大项。

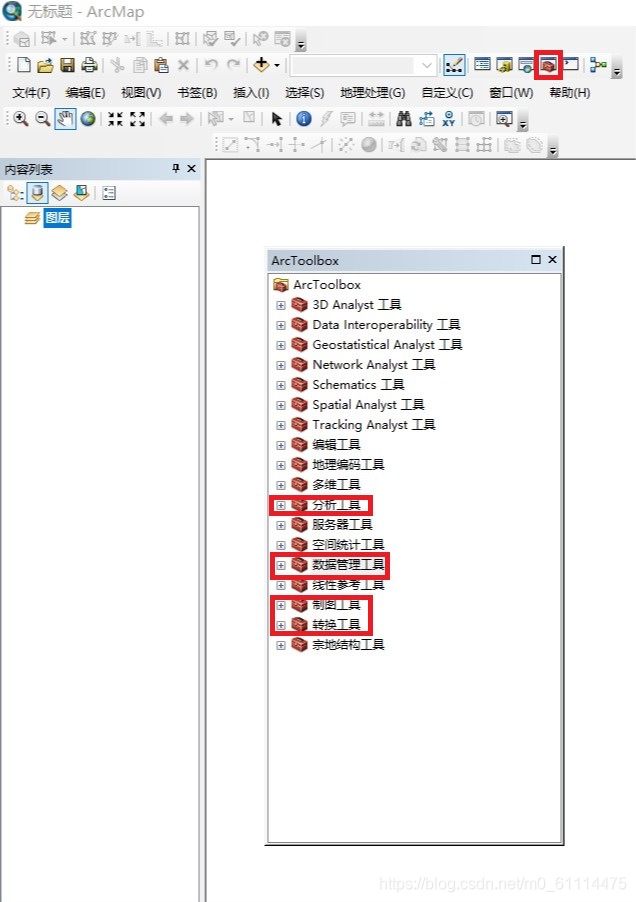

图1.2 ArcToolbox

二、转换工具
首先是”转换工具”，它实现的主要功能是外部数据和ARCGIS之间的转换，这点其实非常重要，因为测绘项目的自身特点及历史原因，测绘人员直接作业的原始数据多为EXCEL的表格数据及CAD的图形数据，所以如果想在项目作业中应用到ARCGIS强大的功能，必须首先将这两种数据转换成ARCGIS的数据环境。”转换工具”中就提供了比较全面的此类转换功能。
2.1 Excel转换
首先”转换工具”——”Excel”下就分别有两种将Excel表格导入转出的工具——”Excel转表”及”表转Excel”，前者导入，后者导出。功能操作清晰易懂，值得注意的是，Excel表格中有可能存在多个”Sheet”，在将”Excel转表”时，需要确认”工作表（可选）”一项中的”Sheet”默认值是不是需要转入的数据，如果不是，在此项中选择相应的”Sheet”导入即可。

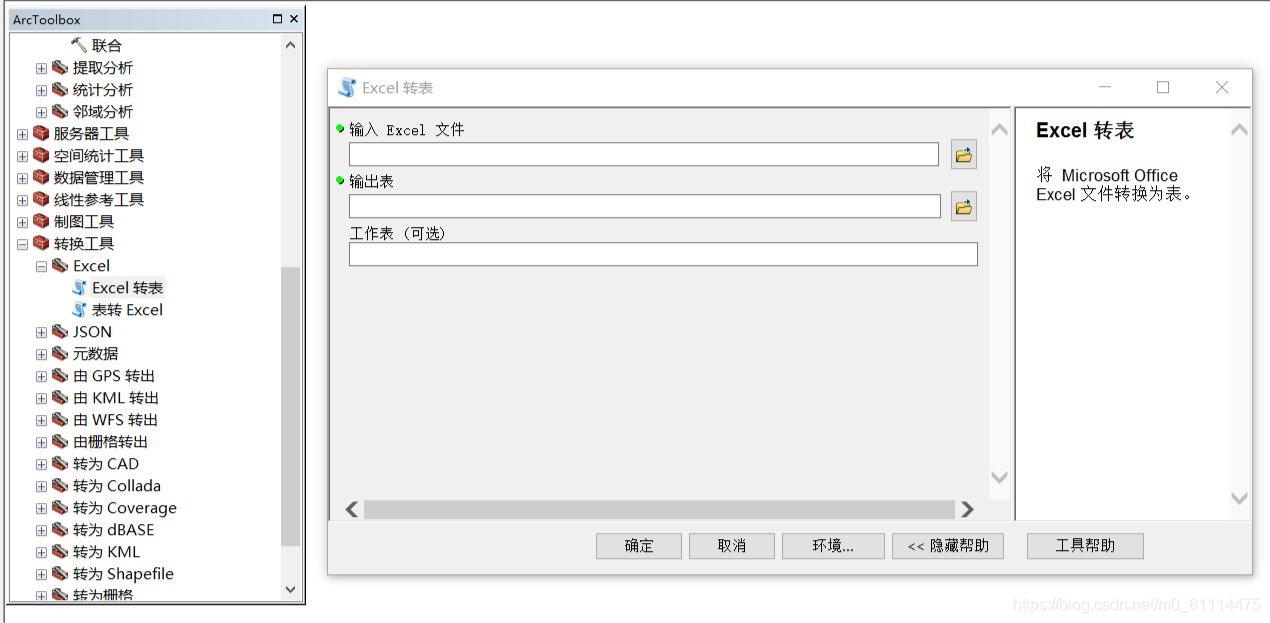

图2.1 EXCEL转表

另外，Excel由于版本关系，有以”xls”和”xlsx”为后缀名的两种文件，这二者的区别在于最大数据行数，前者为65536，后者为1048576，也就是后者能存储更多的数据。但ARCGIS的Excel表格导出功能却只能导出”xls”文件，也就意味着一旦某份表格的数据总数超过”xls”文件格式的数据上限，从ARCGIS导出的数据就会被截取，从而导致数据丢失。解决这个问题的方法也很简单，只需在”内容列表”中右键单击相应的表格文件，点击”导出”，在”输出表”选择路径时选取”保存类型”为”dBASE表”，然后用EXCEL直接打开生成的以”dbf”为后缀的文件，另存为相应的”xlsx”格式文件即可。需要说明的是，”Excel转表”功能则没有这个问题，”xls”和”xlsx”两种格式都可以进行转换。
附：如何查看ARCGIS内部表格的数据总行数。右键单击表格文件”打开”，在打开的属性表左下角即会显示该表的总数据数。
2.2 CAD转换
CAD “dwg”格式的文件导入可以使用”转换工具”——”转出至地理数据库”——”CAD至地理数据库”来完成。这里重点要讲的是两点，一是在”输入CAD数据集”时对CAD文件的选择时，不要直接双击”dwg”文件，而是先单击选中”dwg”文件，再点”添加”即可。另一个比较重要的一点是”空间参考（可选）”这个选项，这虽然是个可选项，但却是比较关键的一点，如果此项默认为空，则ARCGIS在数据导入后不会为其分配相应的坐标系，也就是默认无坐标系，由于涉及到计量单位和坐标对应等问题，ARCGIS在使用某些功能的时候就无法调用此份数据，例如”分析工具”中的”叠加分析”之类的，从而影响此份数据的操作。所以，在使用这项转换功能时应尽量填写相应的坐标系。当然，实在没有，不填写以默认为空的话，也不会影响到转换，后续如果有需要，”定义投影”也可以补充这个功能。

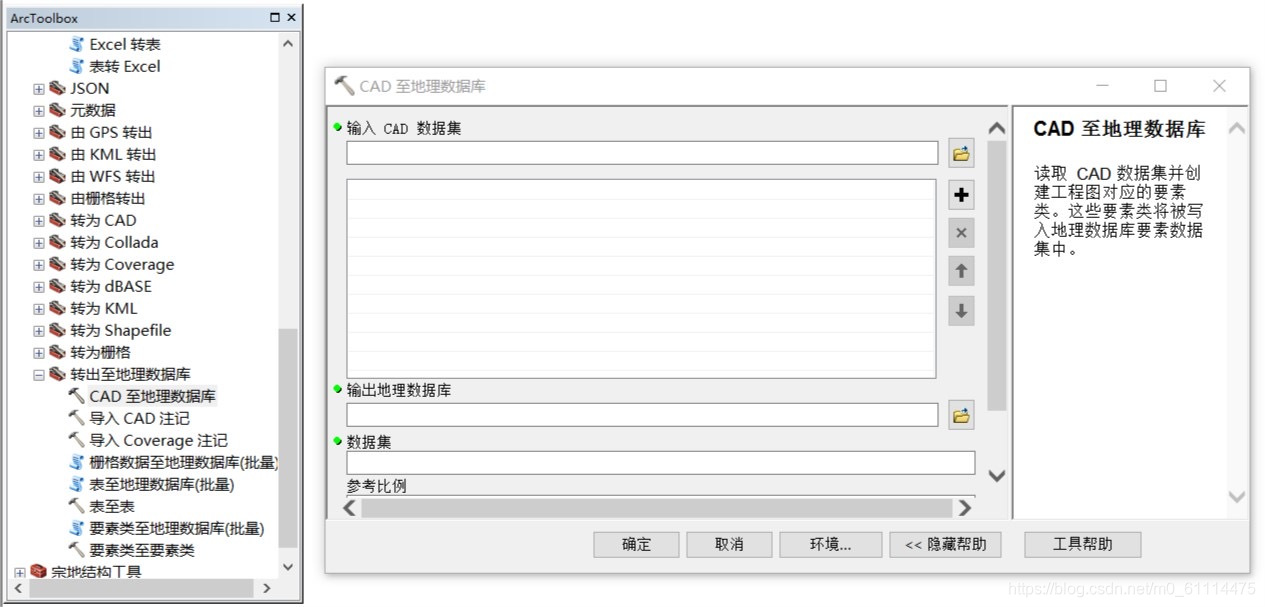

图2.2.1 CAD至地理数据库

在ARCGIS将CAD文件转换成地理数据库后，系统会默认将此数据库添加到地图中，一般数据库就会出现”Point”（点）、”Polyline”（线）、”Polygon”（面）、”Multipatch”（多面体）及”Annotation”（注记）等5项，其后按需选择文件操作即可。
“转换工具”——”转为CAD”——”要素转CAD”的功能即可对ARCGIS中的要素进行CAD格式的转换，在转换时注意”输出类型”选项的选择与外部CAD软件版本的匹配。

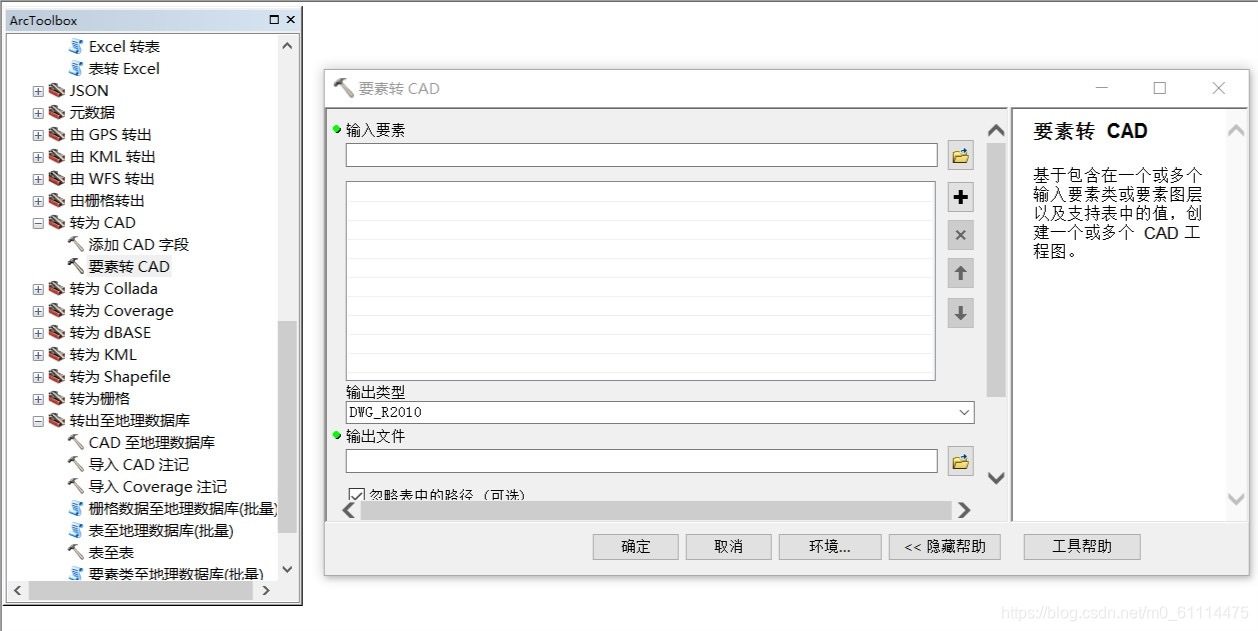

图2.2.2 要素转CAD

三、数据连接
在将原始数据导入到ARCGIS中后，就可以利用ARCGIS的工具对数据进行相应的操作。一般比较常用的功能是数据之间的挂接以便于字段间的赋值，例如将”权利人”中的”权利人名称”字段根据”宗地代码”匹配赋值到”宗地”的同名字段中。说到数据挂接，依然要分为表格文件和图形文件两个方面来讲。
3.1 表格连
