multisim 如何放大工具栏

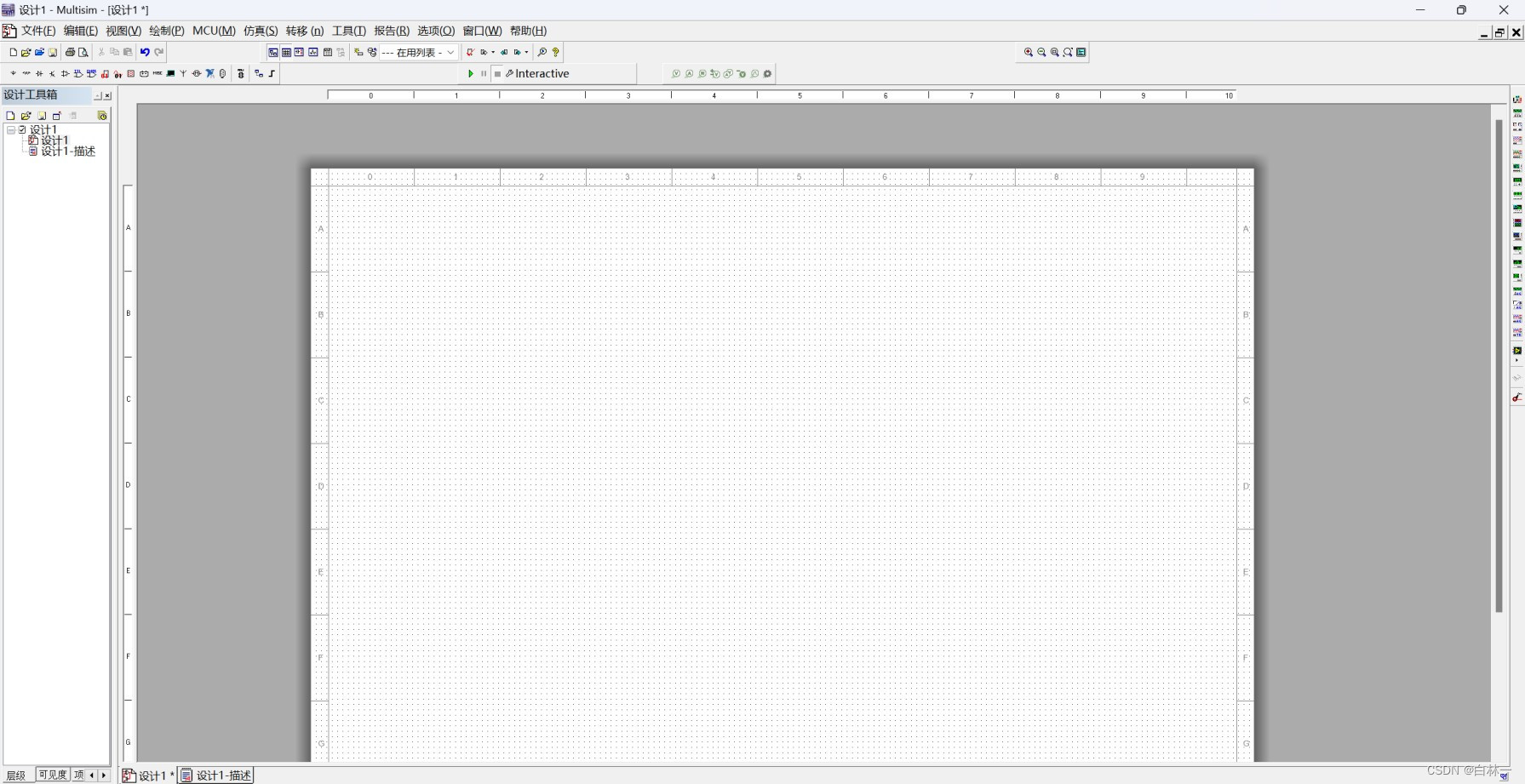

全新安装的multisim的工具栏极小

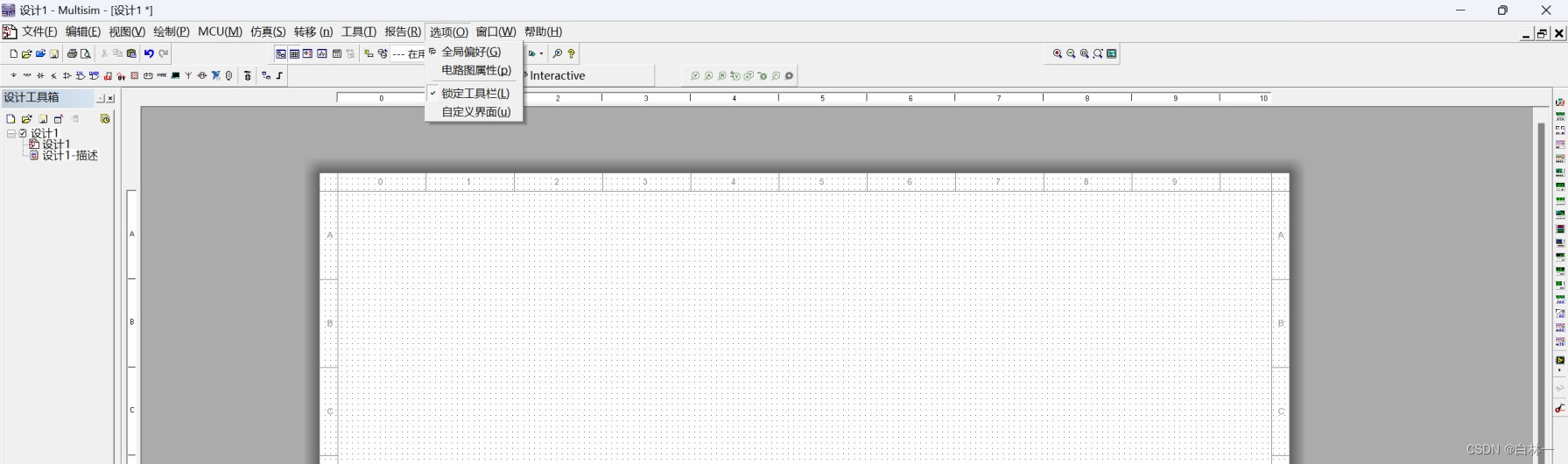

然后选择

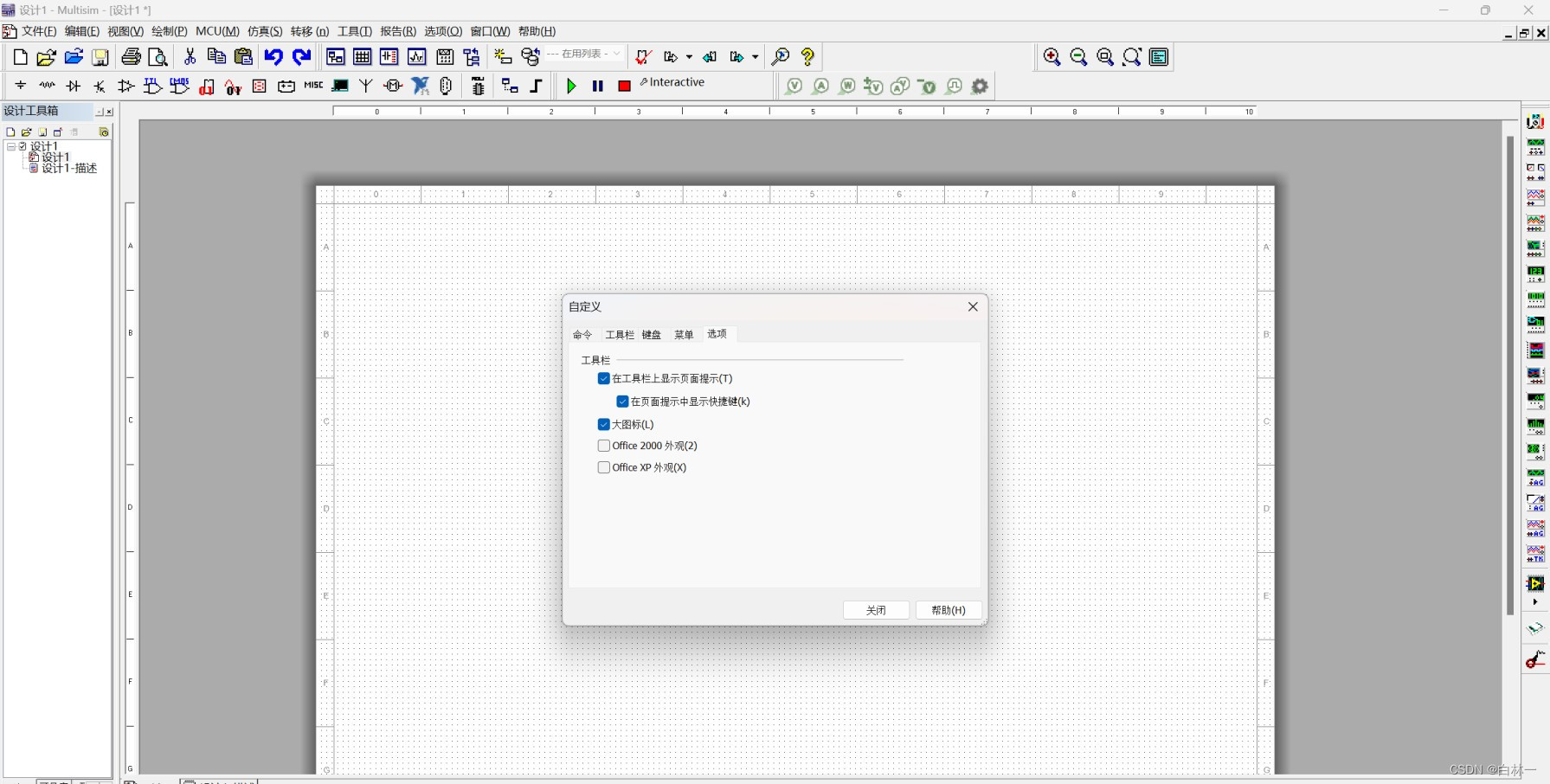

自定义界面

选择大图标

至此完成工具栏的放大

### 使用Multisim进行放大电路仿真的操作指南 #### 准备工作 在开始任何仿真之前,确保已经安装并配置好了Multisim软件。该软件提供了广泛的元件库、直观的操作界面和多种仿真模式,有助于快速设计和验证电路[^2]。 #### 创建新项目 启动Multisim后,在主界面上选择“新建”来创建一个新的电路设计文档。这一步骤为后续的电路绘制奠定了基础。 #### 绘制电路原理图 进入绘图环境后,利用左侧工具栏中的组件库选取所需的元器件。对于放大电路而言,通常会涉及到晶体管(BJT或FET)、电阻、电容等基本元件。放置好各个部件之后,使用导线将其按照理论上的连接方式相连,构建完整的电路结构。 #### 设置参数与属性 双击所选元件可以打开其属性对话框,在这里输入具体的数值如电源电压、偏置电流或其他必要的电气特性。特别注意的是,要确认所有参与仿真的元器件都具备相应的SPICE模型支持;而那些仅用于布局展示而不参与到实际计算过程里的零件则会被标记成绿色[^4]。 #### 配置仿真选项 完成上述步骤后,转到顶部菜单栏下的“Simulate”,从中挑选合适的分析方法——比如瞬态响应、交流扫描或是直流扫频等等。针对不同的研究目的调整各项参数直至满足需求为止。 #### 运行仿真并观察结果 点击运行按钮执行整个项目的模拟运算。此时屏幕上会出现波形窗口显示输出信号的变化趋势以及其他感兴趣的测量点的数据变化情况。借助于这些可视化反馈信息进一步调优设计方案直到达到预期效果。 ```python # Python代码片段仅为示意,并非Multisim内置功能 import matplotlib.pyplot as plt def plot_waveform(time, voltage): """绘制时间-电压曲线""" plt.plot(time, voltage) plt.xlabel('Time (s)') plt.ylabel('Voltage (V)') plt.title('Output Waveform') plt.show() time_data = [0.1*i for i in range(10)] voltage_data = [-i**2 + 5*i + 6 for i in time_data] plot_waveform(time_data, voltage_data) ```
