PD芯片—接口快充取电芯片

常用USB PDTYPE-C受电端，即设备端协议IC芯片（PD Sink，也叫PD诱骗芯片），诱导取电芯片

产品介绍
LDR6328:

◇ 采用 SOP-8 封装

◇ 兼容 USB PD 3.0 规范，支持 USB PD 2.0

◇ 兼容 QC 3.0 规范，支持 QC 2.0 ，华为SCP协议

◇ 可自动诱骗 PD 输出 5V、9V、12V 电压，QC 输出 9V、12V 电压(可定制支持最大20V电压)

LDR6328S：

◇ 采用 SOP-8 封装

◇ 兼容 USB PD 3.0 规范，支持 USB PD 2.0

◇ 兼容 QC 3.0 规范，支持 QC 2.0

◇ 支持 AFC 协议

◇ 可诱骗 PD、QC 和 三星AFC 华为SCP 输出固定的电压。

◇ 默认最大输出 9V，如果不同的功率需求，可联系我们进行定制化设计。

LDR6328Q:

◇ QFN-16_3x3 小封装

◇ 兼容 USB PD 3.0 规范，支持 USB PD 2.0

◇ 兼容 QC 3.0 规范，支持 QC 2.0

◇ 支持 三星AFC 协议 ,支持华为SCP协议

◇ 可通过外围配置输出 5V、9V、12V、15V、20V 等电压

◇ 可自动选择输出 9V、12V、15V、20V 电压以内的最高电压

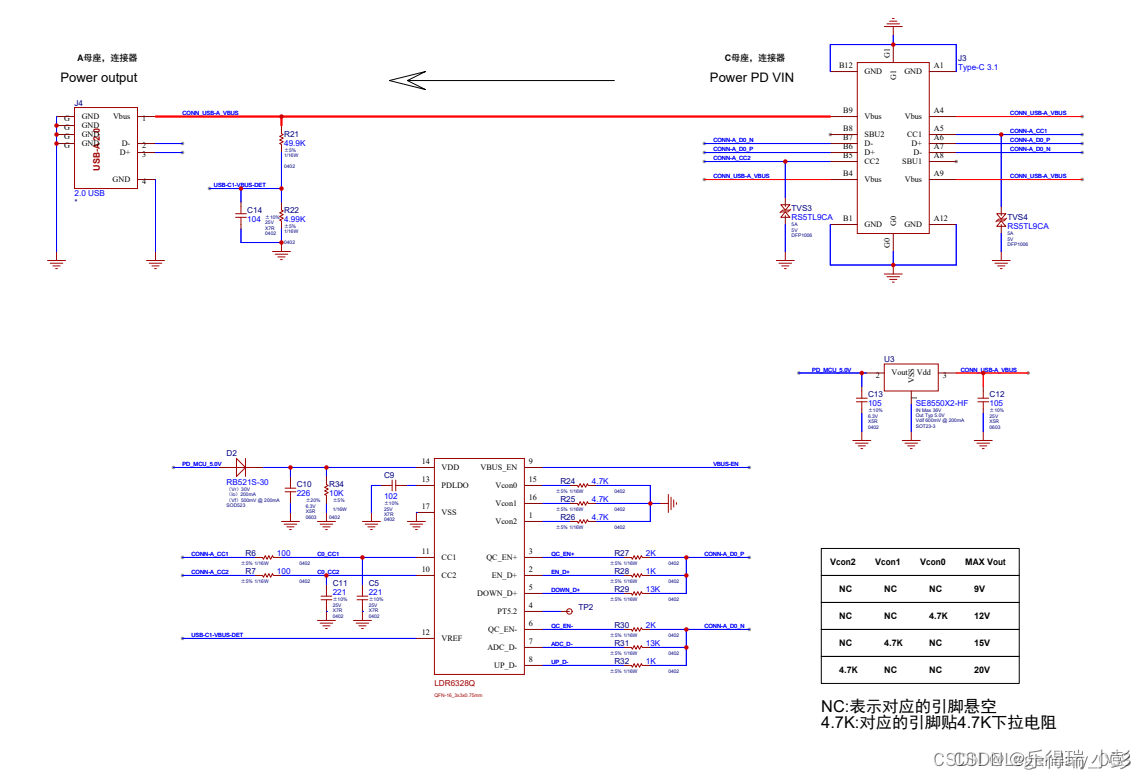

LDR6328Q 参考设计电路

具体产品运用：
桶形连接器替换（BCR），USB-A和micro-B替换。TYPE-C转DC。

TYPE-C（USB-C）转接线转接头（TYPE-C转传统笔记本充电口，如USB-C转联想方口，USB-C转戴尔/惠普圆口，USB-C转苹果扁口等）。

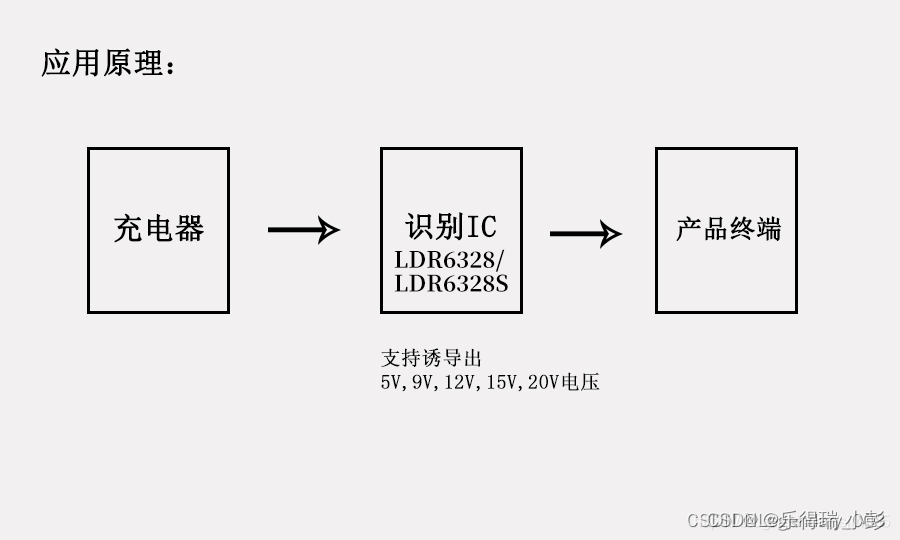

需要及时供电或充电的手持式设备，可充电设备，小家电等电子产品，升级为TYPE-C接口实现快充（此操作相比同行同质产品减少成本，增加卖点，节省运费，可效仿苹果不再赠送充电头，亦节省配机充电器和配机充电器产生的大笔认证费用），其作用在于从支持USB PD/QC协议的充电头诱骗出5V/9V/12V/15V/18V/20V/24V/28V/36V/48V电压给这些设备快速供电或充电。

随着USB TYPE-C的流行，越来越多的桶形连接器正在转换成USB-C连接器，越来越多的电子产品传统的USB接口正在升级为TYPE-C接口，并实现USB PD快充。大统一的充电接口, 充电器接口全兼容，给消费者带来极大的便利。

当下，筋膜枪、智能台灯、游戏手柄、空气炸锅、随手吸尘器、电动牙刷、电子美容仪、按摩器等产品成为消费电子市场上的新贵。这些热门电器背后，其自身“专用”充电器正在逐渐被USB-C接口充电器替代。通过USB PD Sink（PD受电端芯片，也叫PD诱骗芯片）芯片LDR6328,LDR6328Q，以上产品均可实现USB-C接口，并快速迈入USB-C小家电时代。
