MATLAB App Designer调用摄像头拍照并在坐标轴上显示

我用的是2021a版本的matlab

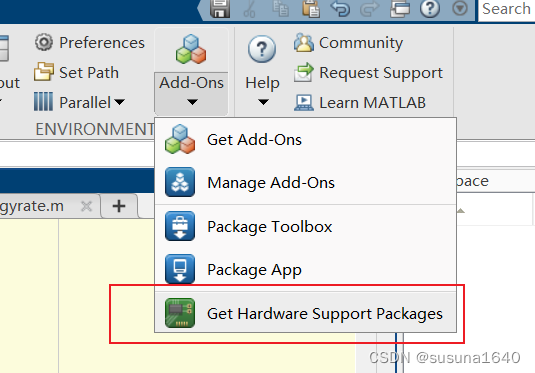

第一步：下载硬件支持包

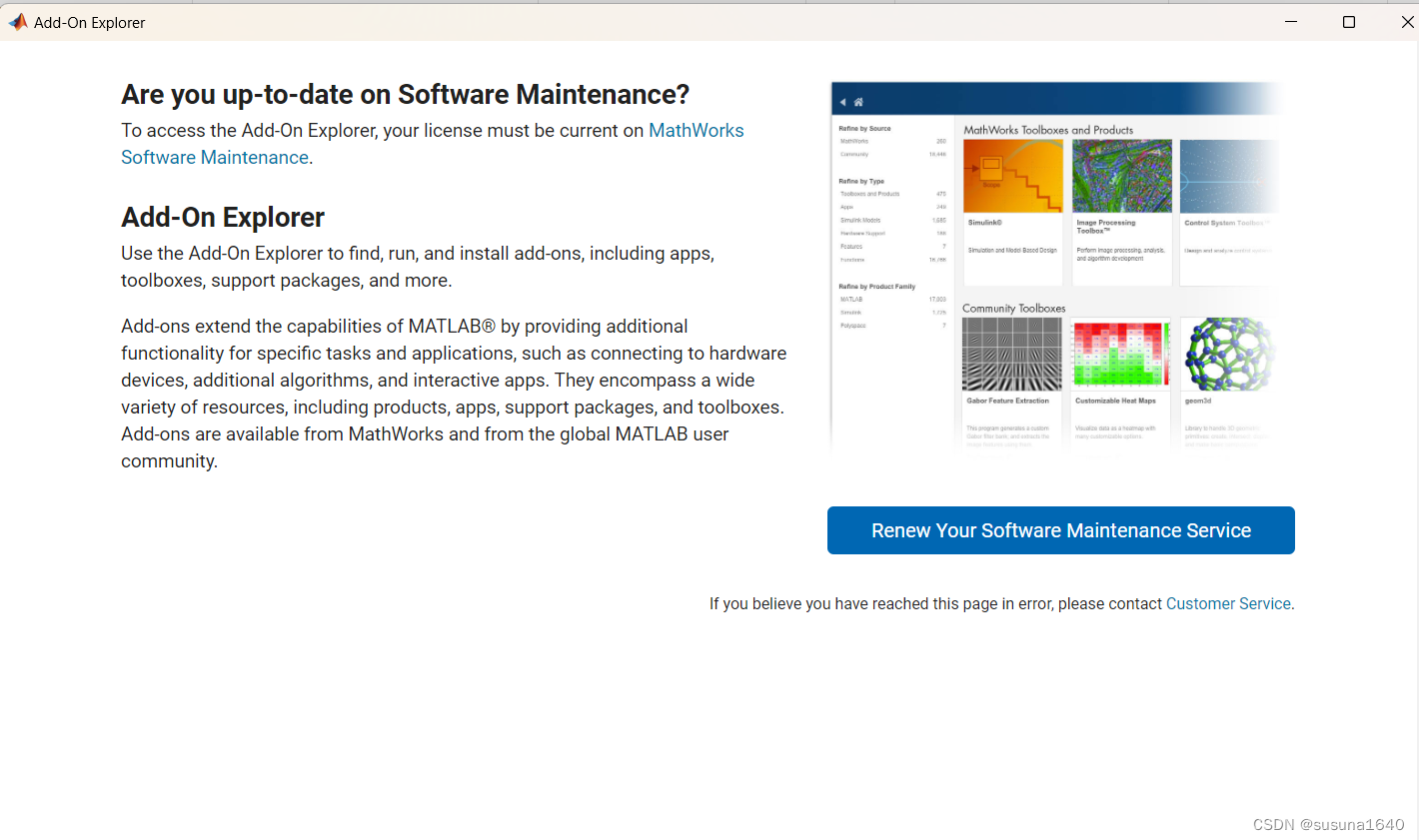

但我的版本出现的是这个画面

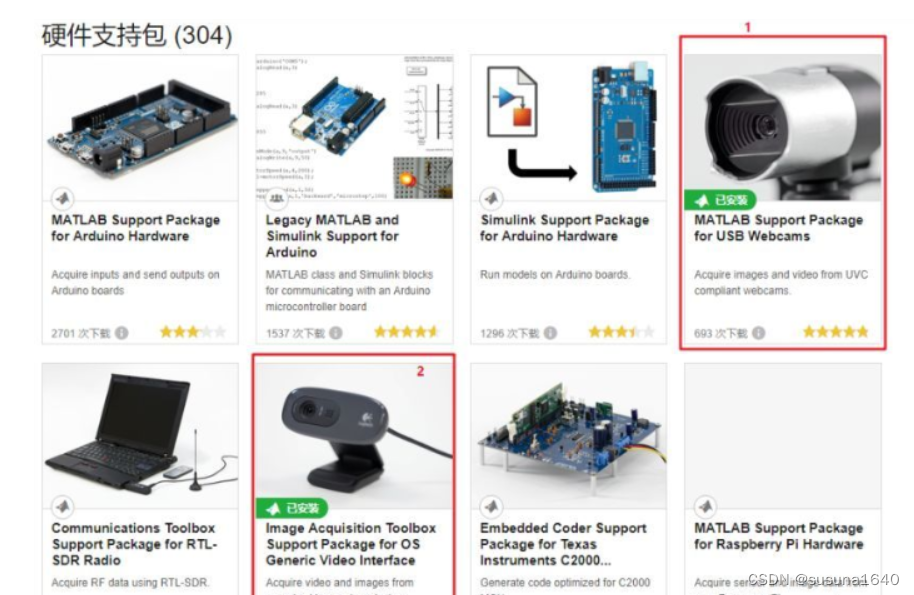

不是这样的

这个时候不要着急!

点击这个网址

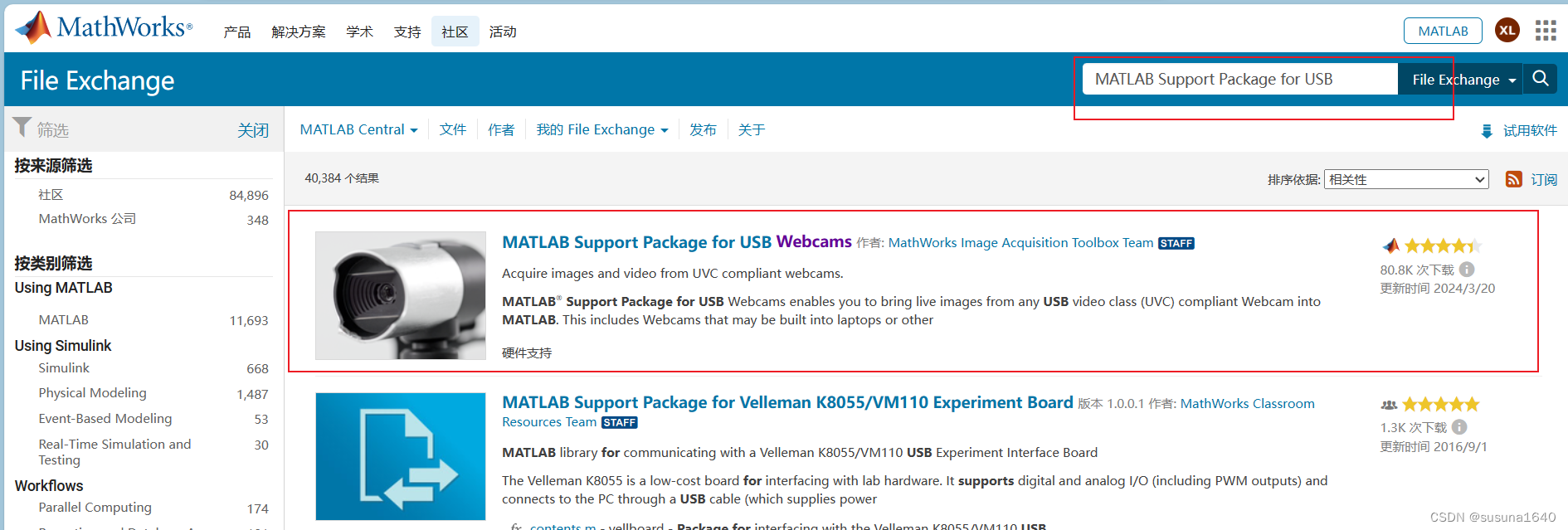

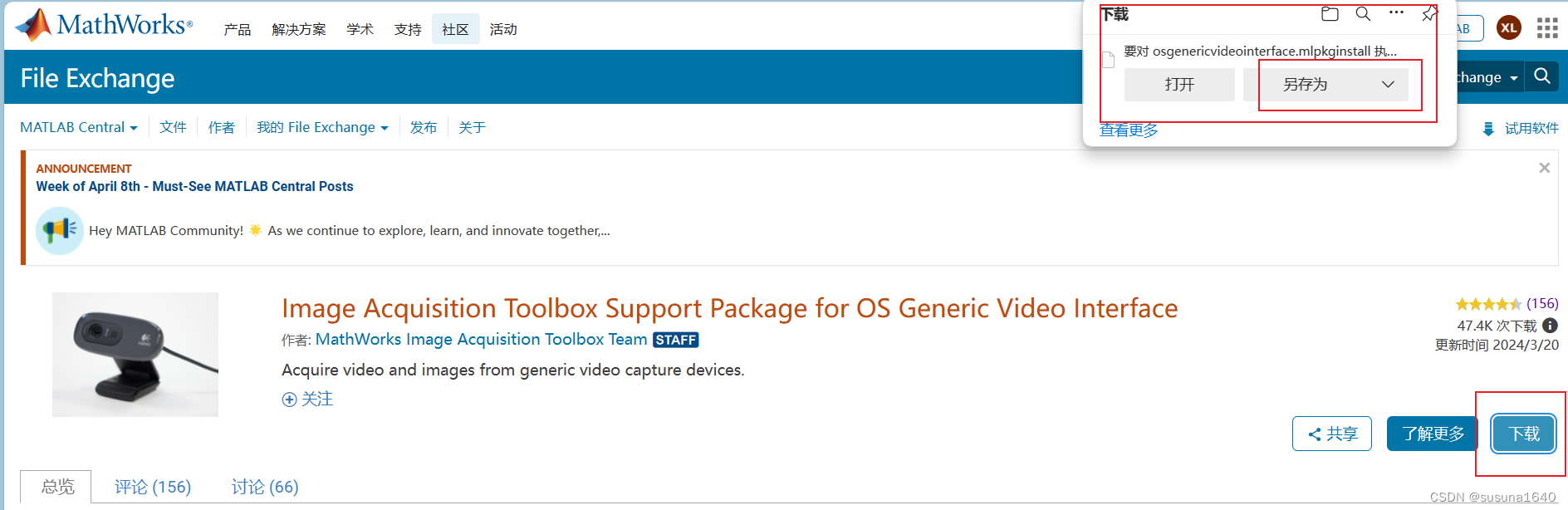

Image Acquisition Toolbox Support Package for OS Generic Video Interface - File Exchange - MATLAB Central (mathworks.cn)

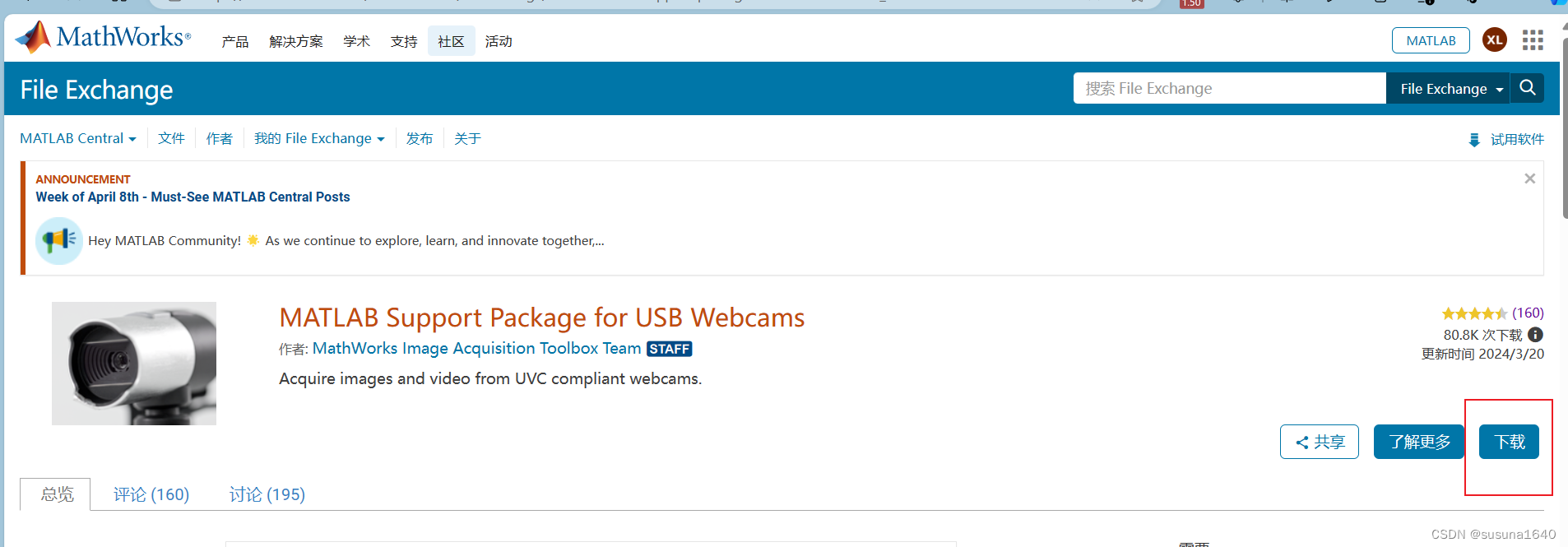

开始下载工具1和工具2

可能会让登入邮箱，这个时候就照做注册一个账户就好了，不需要激活码之类的也可以。

第二步：把下载的这两个工具另存到安装matlab的bin/win64里

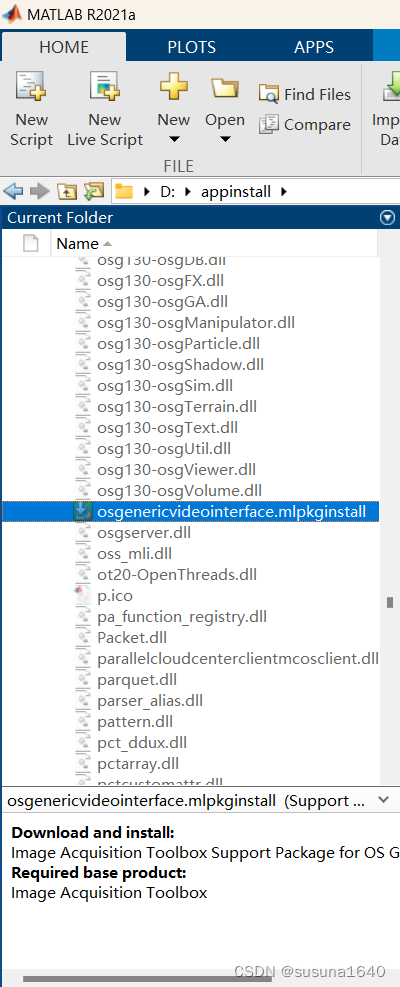

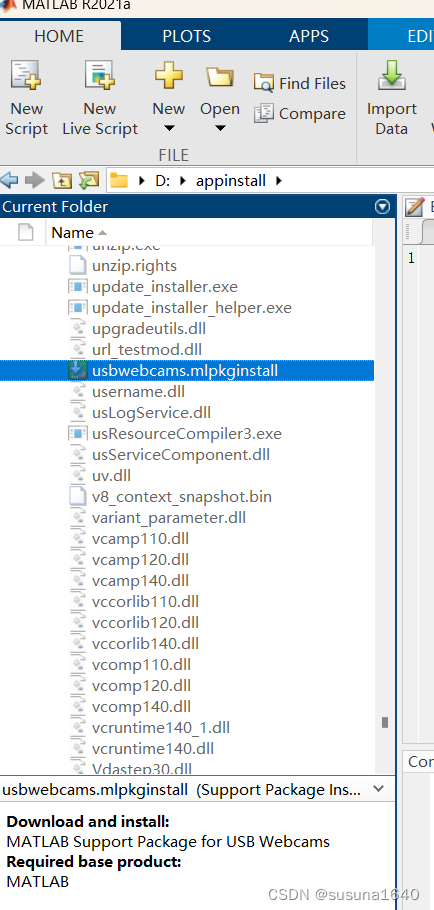

第三步：在matlab中找到刚存的路径，双击，安装这两个工具

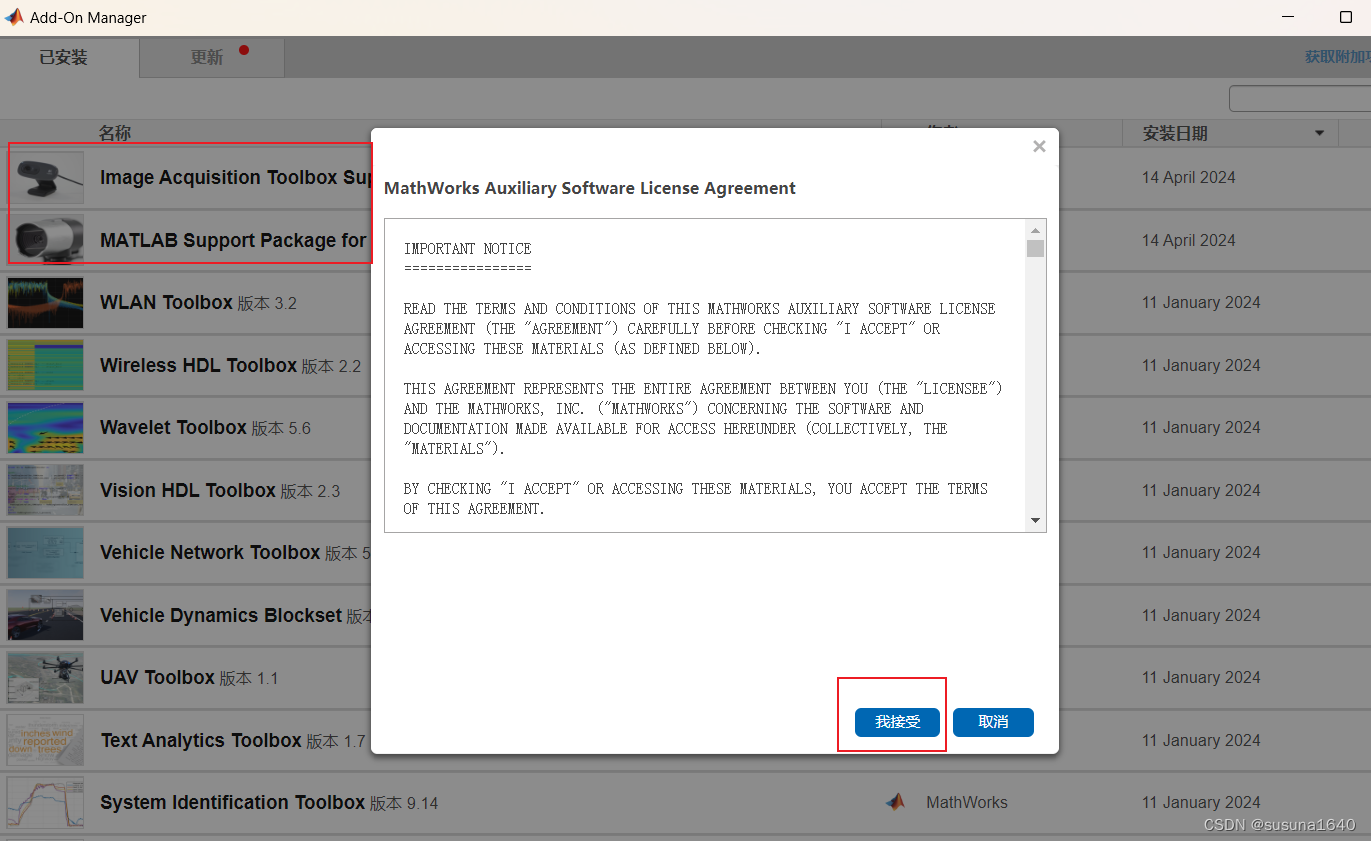

选择“我接受”之后下载就能在已安装中找到了

（PS：可能还会登入一下邮箱）

以上就是安装步骤了

下面开始拍照了：

第四步：

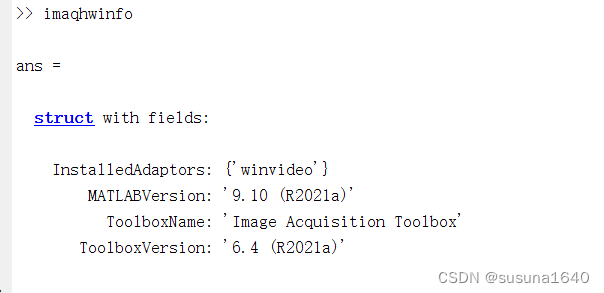

在命令行中输入：imaqhwinfo  回车

获得参数

第五步，在app designer中选择拍摄图片的按钮的回调函数，输入代码：（需要提前声明全局变量        vid 和  mypic）

        % Button pushed function: Button_camin
        function Button_caminPushed(app, event)
            %按钮-拍摄图片

            imaqreset %每次执行命令时断开并删除所有图像采集对象
            % 赋值给全局变量vid
            app.vid = videoinput('winvideo', 1,'MJPG_1280x720');
            vidRes = get(app.vid, 'VideoResolution');%视频分辨率
            nBands = get(app.vid, 'NumberOfBands');%谱带数量
            hImage = image(zeros(vidRes(2),vidRes(1),nBands),'parent',app.UIAxes);%将调用的相机窗口集成在app designer中的UIAxes中。
            app.vid.FramesPerTrigger = 1;
            app.vid.TriggerRepeat =1;
            %显示
            set(app.UIAxes,'XLim',[0,1300]);%X轴的数据显示范围
            set(app.UIAxes,'YLim',[0,700]);%y轴的数据显示范围
            preview(app.vid,hImage);  %创建一个视频预览窗口

        end

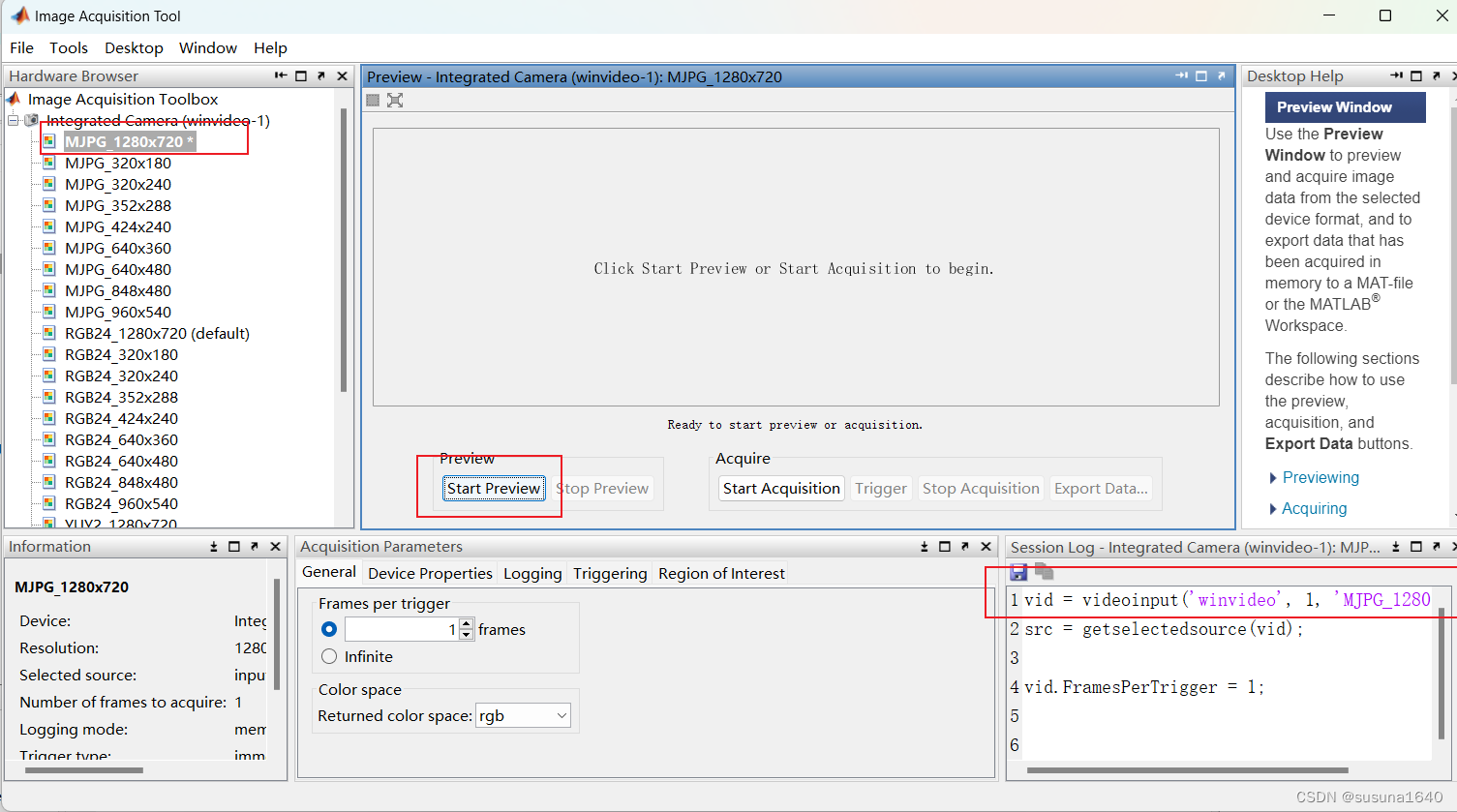

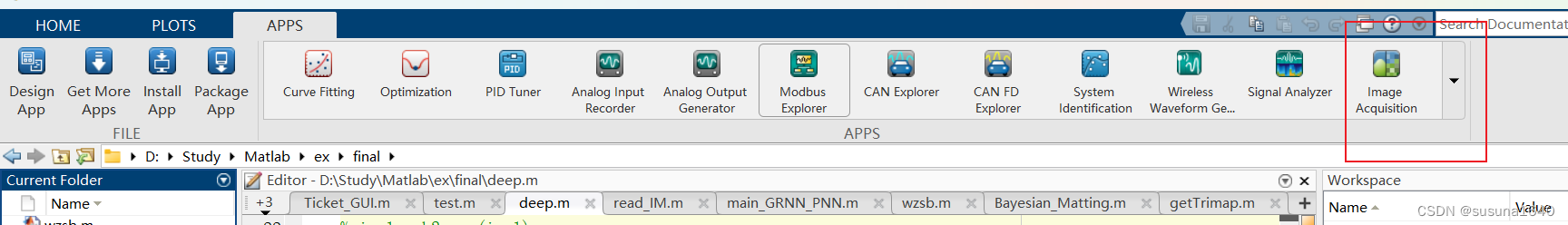

        其中，app.vid = videoinput('winvideo', 1,'MJPG_1280x720');这句代码是通过image acquisition找到适合的相机，并记住相机名。

第六步：在监听键盘按下的函数中，实现拍摄动作，并将拍摄的照片显示在坐标轴上，并关闭摄像头。

 % Key press function: UIFigure
        function UIFigureKeyPress(app, event)
            %键盘-enter
             disp(['按下的键是：', event.Key]);
%             key = event.Key;
            if strcmp(event.Key, 'return')

                disp('Enter 键被按下了！');

                app.mypic = getsnapshot(app.vid);
                set(app.UIAxes_2,'XLim',[0,1300]);%X轴的数据显示范围
                set(app.UIAxes_2,'YLim',[0,700]);%y轴的数据显示范围
                imshow(app.mypic ,'Parent',app.UIAxes);
                % 保存图片
                %             imwrite(app.mypic, 'image.png');
                % 关闭摄像头
                stop(app.vid);
                closepreview(app.vid);
                delete(app.vid);
            end
        end

第七步：测试。点击拍摄按钮，在摆好动作后点击键盘上的enter键，这时，照片就能出现在坐标轴上了。

至此，完成了调用摄像头拍照并在坐标轴上显示的工作。
