【浅谈UML中常用的十种图】活动图、顺序图、通信图、组件图、部署图

本文对UML中常用的十种图进行了总结梳理，参考书籍为清华大学出版社《UML软件建模入门与提高》
用例图、类图、对象图、包图、状态机图的内容在上一篇博客：浅谈UML中常用的十种图（一）

---

6.活动图

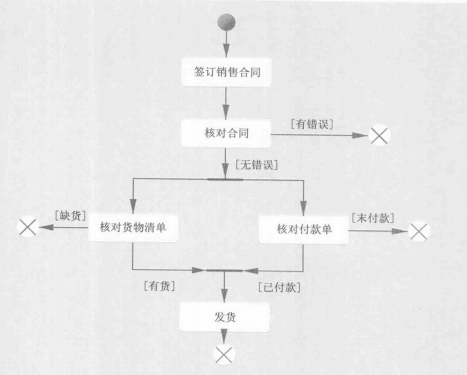

• 概念：活动图是一种特殊的状态机图，用于描述执行算法的工作流程中涉及的活动。活动图展现在系统内从一个活动到另一个活动的流程，它是描述系统的动态视图。
• 组成元素：起点、终点、活动名称、判断条件、分支与合并、接收信号、发送信号、泳道等。

活动图和状态图的区别：
如果强调对象的潜在状态和这些状态间的转换，一般使用状态机图；如果强调从活动到活动的控制流，一般使用活动图。
活动图用于描述一个过程或操作的执行顺序，从这方面讲，活动图可以算是状态的一种扩展方式。状态机图描述一个对象的状态以及状态的改变，而活动图除了描述对象状态外，还能突出它的活动和操作。

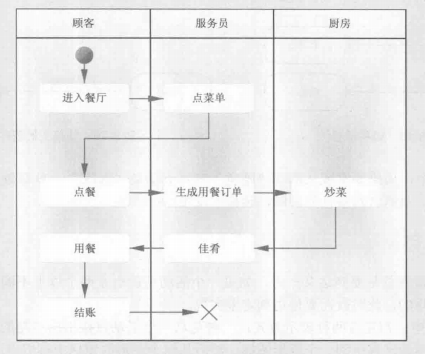

• 泳道：泳道用于分隔不同的参与者或系统部分，元素的每个行为只能属于一个泳道；不同泳道之间的活动表示不同参与者或系统之间的交互。


7.顺序图

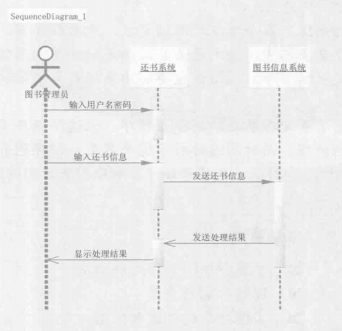

• 概念：描述了系统各成员之间的交互，这里的系统成员包括参与者、系统中的各个对象等。顺序图代表了一个相互作用、在以时间为次序的对象之间的通信集合。
• 构成元素：对象、生命线、消息和激活期。

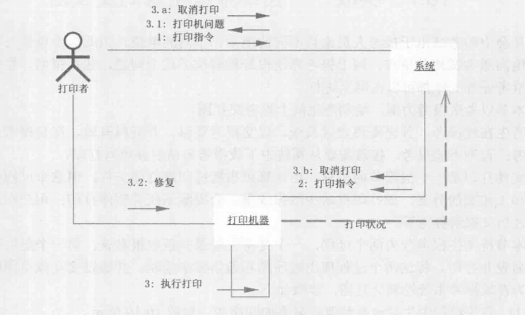

8. 通信图

• 概念：通信图从另一个角度描述系统对象之间的链接，强调的是发送和接收消息的对象之间的组织结构；

顺序图和通信图的区别：
顺序图侧重于描述对象之间交互的序列，而通信图侧重于描述对象间的组织结构、相互作用和联系。

• 组成元素：参与者、对象、链接和消息。

9.组件图

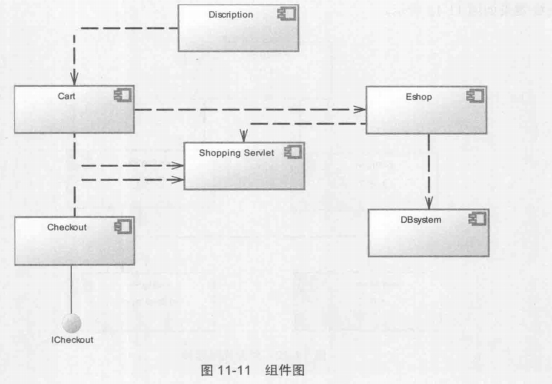

• 概念：显示系统组件间的结构关系。组件是系统中遵从一组接口且提供实现的一个物理部件，可以将组件看做是一种容器，因此它没有自己的特征，但是它包含定义特征的类。

组件图和类图的区别：
（1）定义不同：组件可以位于节点之上，表示物理抽象；类则是表示逻辑的抽象；
（2）抽象级别不同：组件是对其他逻辑元素的物理实现；类仅仅表示逻辑上的概念。
（3）是否包含属性和操作：组件中可以有属性的操作，但通常只有操作；类中不仅可以包含属性，也可以包含操作。

• 常用元素：组件、接口和依赖关系；

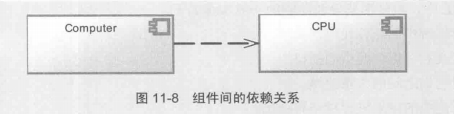

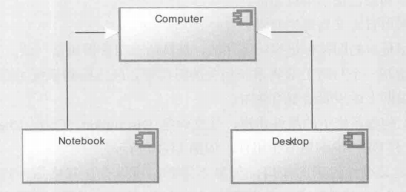

• 组件之间的关系：依赖和泛化。



10.部署图

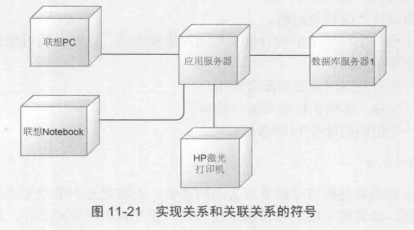

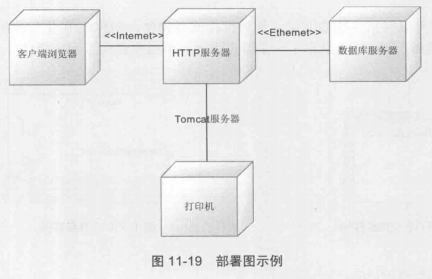

• 概念：部署图是用来显示系统中软件和硬件的物理架构。使用部署图不仅可以显示运行时系统的结构，还能够传达构成应用程序的硬件和软件元素的配置和部署方式。
• 常用元素：节点、组件、关系等。
• 常用关系：依赖和关联。
