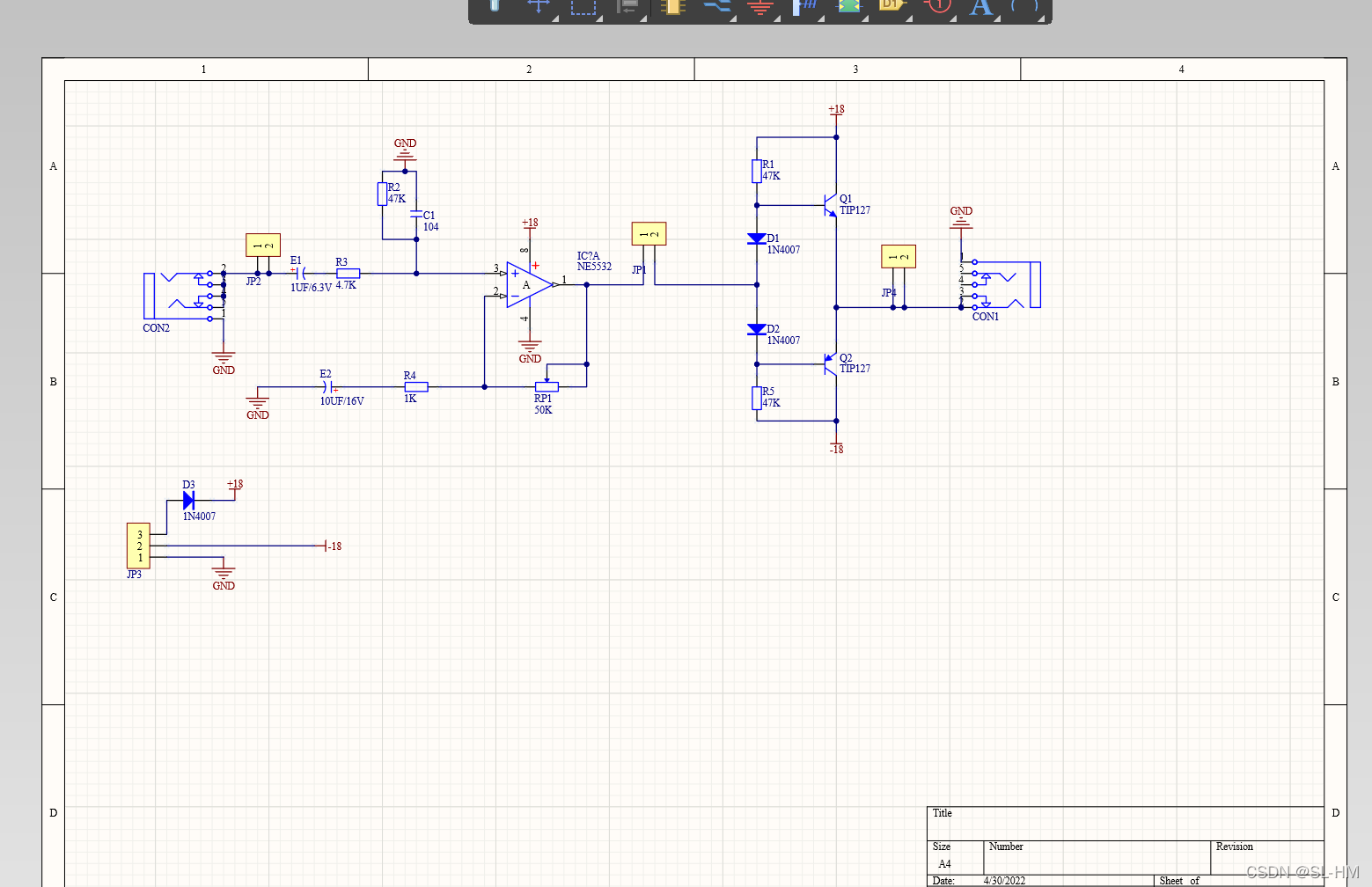

本人在进行功放电路调试的过程中,遇到了一些匪夷所思的数据,例如,我们的功放使用的是双电源,采用的是串联电压,就是两个输出电压口都是18v,理论上来说它们的电流应该是显示一致的,但我们的电流却出现了一个0.06,一个接近于0的现象。。这是我们设计的原理图。
各位看官应该已经看出我们设计的原理图有一个致命的错误。当时学长调试的时候也是一直问我们为什么地线和4脚会导通,确实是我们疏忽了。。5523的四脚应该连的是-18v!我这种错误应该还是很罕见的,希望能对一些像我犯这种错误的人有帮助。
等我们的功放做出来后 我会再发一次博客,来总结一下我在做双电源可调音功放时遇到的经验与总结,感谢大家的浏览!
