实验要求:
- 端口及IP地址规划如图,也可自行分配IP地址及规划端口;
- 通过在路由器R1和R2上配置静态路由,使不在同一网段的PC1和PC2可以互通。
1.搭建拓补图

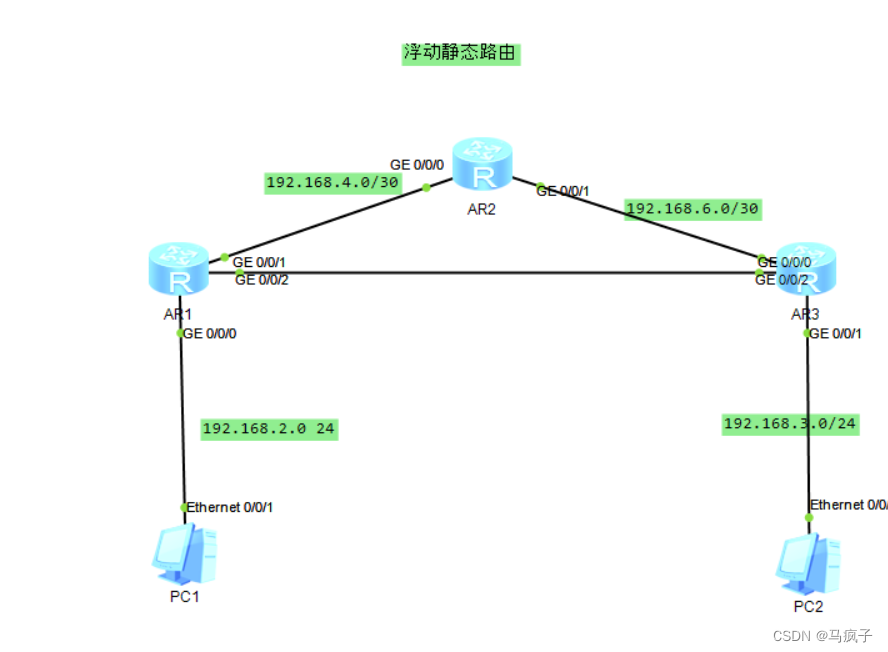

实验拓补图:

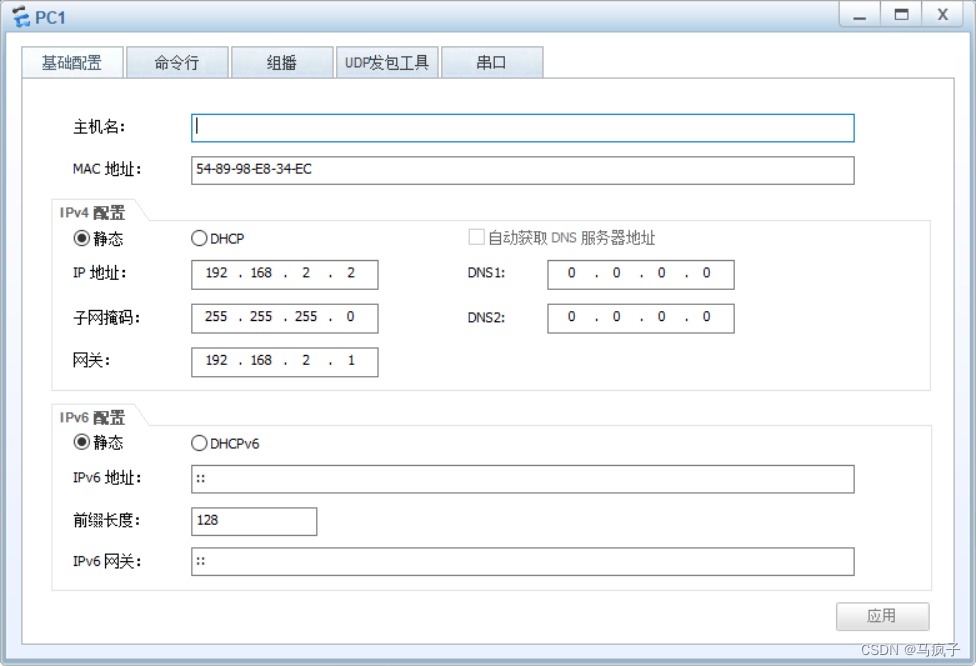

首先连接好设备之后,配置PC1和PC2,如图:
2.配置路由
配置AR1:
The device is running!
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.1 24
Jun 9 2022 16:47:53-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[0]:The line protocol
IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[Huawei-GigabitEthernet0/0/0]inter g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 192.168.4.1 30
[Huawei-GigabitEthernet0/0/1]q
[Huawei]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 10 Routes : 10
Destination/Mask Proto Pre Cost Flags NextHop Interface
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
192.168.2.0/24 Direct 0 0 D 192.168.2.1 GigabitEthernet
0/0/0
192.168.2.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.2.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.4.0/30 Direct 0 0 D 192.168.4.1 GigabitEthernet
0/0/1
192.168.4.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.4.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
[Huawei]ip route-static 192.168.3.0 24 192.168.4.2
Jun 9 2022 17:05:03-08:00 Huawei %%01IFPDT/4/IF_STATE(l)[0]:Interface GigabitEt
hernet0/0/2 has turned into UP state.
[Huawei]inter g0/0/2
[Huawei-GigabitEthernet0/0/2]ip add 192.168.5.1 30
Jun 9 2022 17:05:34-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[1]:The line protocol
IP on the interface GigabitEthernet0/0/2 has entered the UP state.
[Huawei]ip route-static 192.168.3.0 24 192.168.5.2
[Huawei]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 14 Routes : 15
Destination/Mask Proto Pre Cost Flags NextHop Interface
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
192.168.2.0/24 Direct 0 0 D 192.168.2.1 GigabitEthernet
0/0/0
192.168.2.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.2.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.3.0/24 Static 60 0 RD 192.168.4.2 GigabitEthernet
0/0/1
Static 60 0 RD 192.168.5.2 GigabitEthernet
0/0/2
192.168.4.0/30 Direct 0 0 D 192.168.4.1 GigabitEthernet
0/0/1
192.168.4.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.4.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.5.0/30 Direct 0 0 D 192.168.5.1 GigabitEthernet
0/0/2
192.168.5.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/2
192.168.5.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/2
255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
配置静态路由
第一个红色标记是AR1的目的网关 第二个红框里是下一跳IP地址。
配置AR2:
The device is running!
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]inter g0/0/0
[Huawei]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 4 Routes : 4
Destination/Mask Proto Pre Cost Flags NextHop Interface
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
[Huawei]inter g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.4.2 30
[Huawei-GigabitEthernet0/0/0]
Jun 9 2022 16:55:56-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[0]:The line protocol
IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[Huawei-GigabitEthernet0/0/0]inter g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.6.1 30
[Huawei-GigabitEthernet0/0/1]
Jun 9 2022 16:56:22-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[1]:The line protocol
IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[Huawei-GigabitEthernet0/0/1]q
[Huawei]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 10 Routes : 10
Destination/Mask Proto Pre Cost Flags NextHop Interface
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
192.168.4.0/30 Direct 0 0 D 192.168.4.2 GigabitEthernet
0/0/0
192.168.4.2/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.4.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.6.0/30 Direct 0 0 D 192.168.6.1 GigabitEthernet
0/0/1
192.168.6.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.6.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
[Huawei]ip route-static 192.168.3.0 24 192.168.6.2
[Huawei]
[Huawei]ip route-static 192.168.2.0 24 192.168.4.1
[Huawei]
[Huawei]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 12 Routes : 12
Destination/Mask Proto Pre Cost Flags NextHop Interface
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
192.168.2.0/24 Static 60 0 RD 192.168.4.1 GigabitEthernet
0/0/0
192.168.3.0/24 Static 60 0 RD 192.168.6.2 GigabitEthernet
0/0/1
192.168.4.0/30 Direct 0 0 D 192.168.4.2 GigabitEthernet
0/0/0
192.168.4.2/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.4.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.6.0/30 Direct 0 0 D 192.168.6.1 GigabitEthernet
0/0/1
192.168.6.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.6.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
[Huawei]
配置AR2的静态路由
与AR1 相同的是ip route-static 后面跟着的依然是目的网关和下一跳
与AR1不同的是,此时红框里的网关比AR1多执行一个,这是因为要想PC1和PC2能够ping通,需要正反都要打通通路,所以对2.0和3.0都要配置静态路由。
配置AR3:
The device is running!
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]inter g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 192.168.3.1 24
Jun 9 2022 16:51:17-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[0]:The line protocol
IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[Huawei-GigabitEthernet0/0/1]inter g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 192.168.6.2 30
Jun 9 2022 16:51:52-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[1]:The line protocol
IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[Huawei-GigabitEthernet0/0/0]q
[Huawei]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 10 Routes : 10
Destination/Mask Proto Pre Cost Flags NextHop Interface
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
192.168.3.0/24 Direct 0 0 D 192.168.3.1 GigabitEthernet
0/0/1
192.168.3.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.3.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.6.0/30 Direct 0 0 D 192.168.6.2 GigabitEthernet
0/0/0
192.168.6.2/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.6.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
[Huawei]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 10 Routes : 10
Destination/Mask Proto Pre Cost Flags NextHop Interface
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
192.168.3.0/24 Direct 0 0 D 192.168.3.1 GigabitEthernet
0/0/1
192.168.3.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.3.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.6.0/30 Direct 0 0 D 192.168.6.2 GigabitEthernet
0/0/0
192.168.6.2/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.6.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
[Huawei]ip route-static 192.168.2.0 24 192.168.6.1
[Huawei]
Jun 9 2022 17:05:03-08:00 Huawei %%01IFPDT/4/IF_STATE(l)[2]:Interface GigabitEt
hernet0/0/2 has turned into UP state.
[Huawei]inter g0/0/2
[Huawei-GigabitEthernet0/0/2]ip add 192.168.5.2 30
Jun 9 2022 17:06:04-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[3]:The line protocol
IP on the interface GigabitEthernet0/0/2 has entered the UP state.
[Huawei-GigabitEthernet0/0/2]q
[Huawei]ip route-static 192.168.2.0 24 192.168.5.1
[Huawei]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 14 Routes : 15
Destination/Mask Proto Pre Cost Flags NextHop Interface
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
192.168.2.0/24 Static 60 0 RD 192.168.6.1 GigabitEthernet
0/0/0
Static 60 0 RD 192.168.5.1 GigabitEthernet
0/0/2
192.168.3.0/24 Direct 0 0 D 192.168.3.1 GigabitEthernet
0/0/1
192.168.3.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.3.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.5.0/30 Direct 0 0 D 192.168.5.2 GigabitEthernet
0/0/2
192.168.5.2/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/2
192.168.5.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/2
192.168.6.0/30 Direct 0 0 D 192.168.6.2 GigabitEthernet
0/0/0
192.168.6.2/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.6.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0

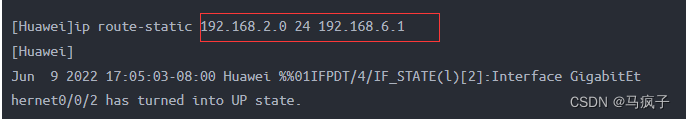

对于AR3来说,和AR1的相似,唯一不同的就是目的网关和下一跳不同。

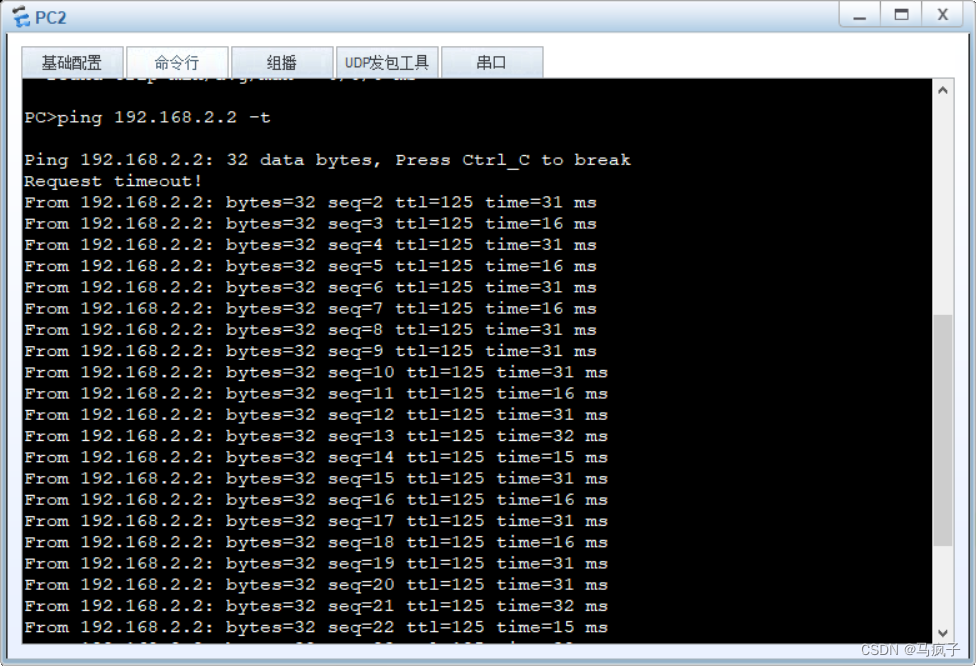

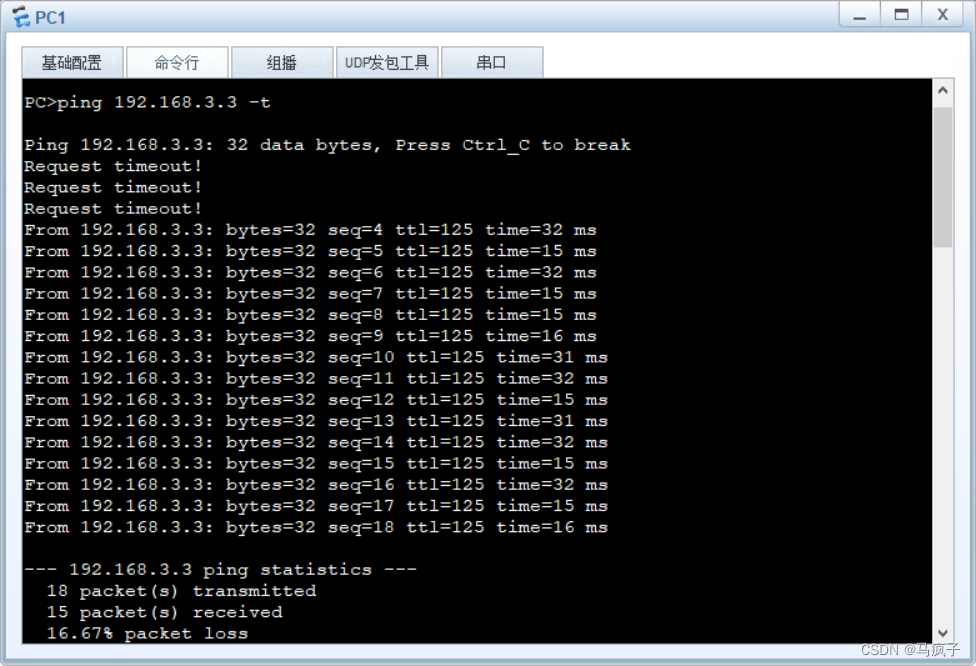

3.检验PC1与PC2是否能够ping通
可以看出,此时PC1和PC2可以相互ping通 。
