IPv6路由协议----BGP4+

BGP基本概念

边界网关协议BGP（Border Gateway Protocol）是一种实现自治系统AS（Autonomous System）之间的路由可达，并选择最佳路由的距离矢量路由协议。
MP-BGP是对BGP4进行了扩展达到在不同网络中应用的目的，BGP4原有的消息机制和路由机制并没有改变。MP-BGP在IPv6单播网络上的应用称为BGP4+，在IPv4组播网络上的应用称为MGP（Multicast BGP）。

自治系统AS（Autonomous System）

AS时指在一个实体管辖下的拥有相同选路策略的IP网络。BGP网络中的每个AS都被分配一个唯一的AS号，用于区分不同的AS。AS号分为2字节AS号和4字节AS号，其中2字节AS号的范围是1-65535,4字节AS号范围是1-4294967295。支持4字节AS号的设备能够与支持2字节AS号的设备兼容。

BGP分类

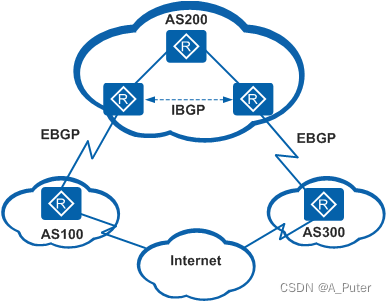

BGP按照运行方式分为EBGP（External BGP）和IBGP（Internal BGP）。

EBGP：运行于不同AS之间的BGP称为EBGP。为了防止AS间产生环路，当BGP设备接收EBGP对等体发送的路由时，会将带有本地AS号的路由丢弃。
IBGP：运行于同一AS内部的BGP称为IBGP。为了防止AS内产生环路，BGP设备不将从IBGP对等体学到的路由通告给其他IBGP对等体，并与所有IBGP对等体建立全连接。

BGP4+扩展能力协商

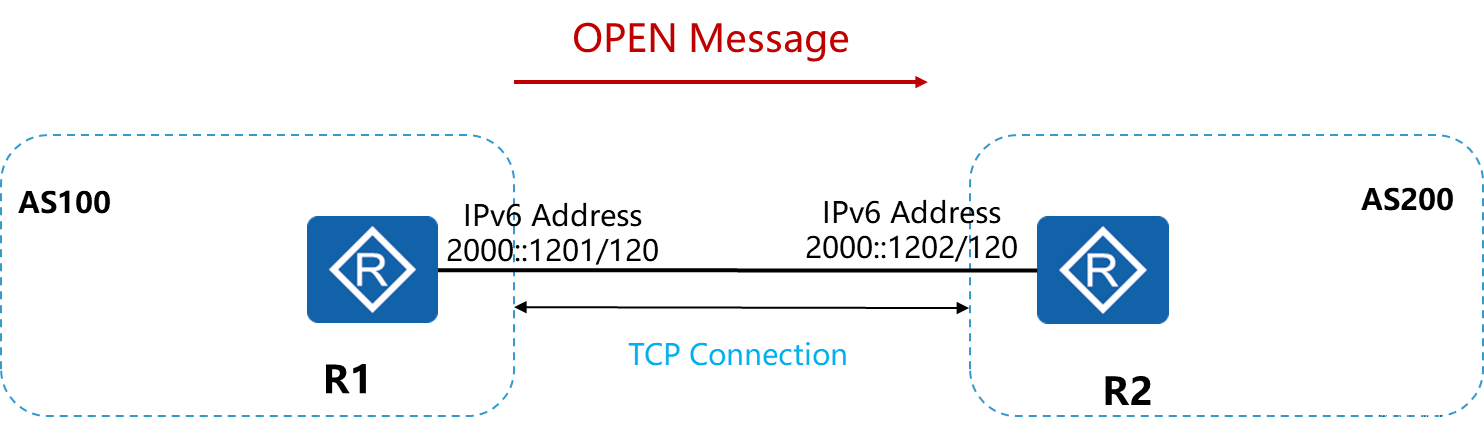

当两台BGP对等体之间需要传输IPv6地址族的地址时，需要在Open Message中进行扩展能力的协商。

在Open消息中的Capabilities Advertisement字段用于扩展能力的协商。

BGP4+扩展属性

为实现对多种网络层协议的支持，BGP需要将网络层协议的信息反映到NLRI及Next_hop。因此MP-BGP引入了两个新的可选非过渡路径属性：

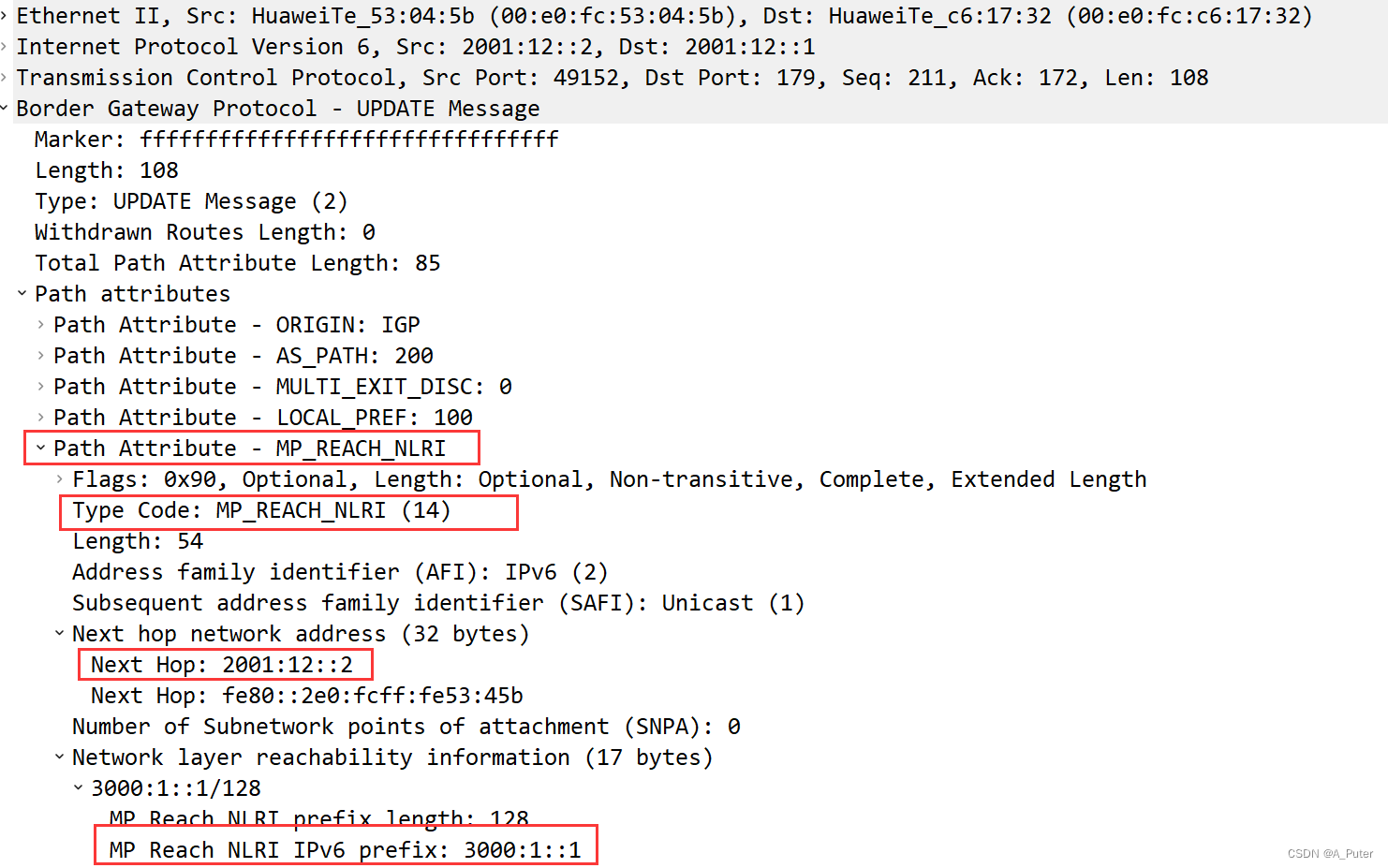

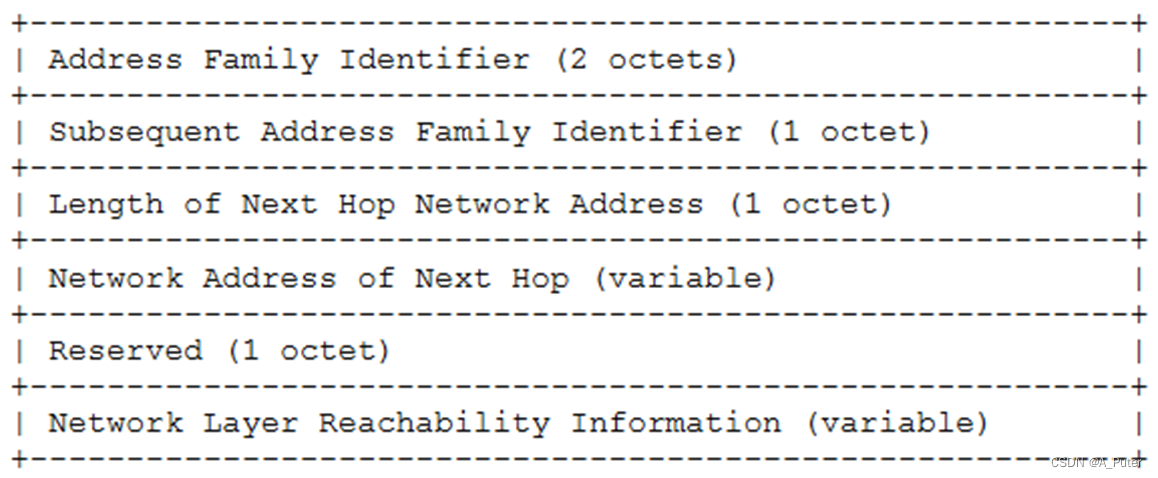

MP_REACH_NLRI： Multiprotocol Reachable NLRI，多协议可达NLRI。用于发布可达路由及下一跳信息。

地址族信息（Address Family Information）域：由2字节的地址族标识AFI（Address Family Identifier）和1字节的子地址族标识SAFI（Subsequent Address Family Identifier）组成。
下一跳长度（Length of Next Hop Network Address）域：1字节长度，表示下一跳地址的长度，通常情况下为16
下一跳地址（Network Address of Next Hop）域：长度由上一个字段决定，一般情况下为全球单播地址。
保留字段（Reserved）域：一字节，必须为0
网络层可达信息（Network Layer Reachability Information）域：表示含有匹配相同属性的路由信息。当此字段为0时，表示为缺省路由。

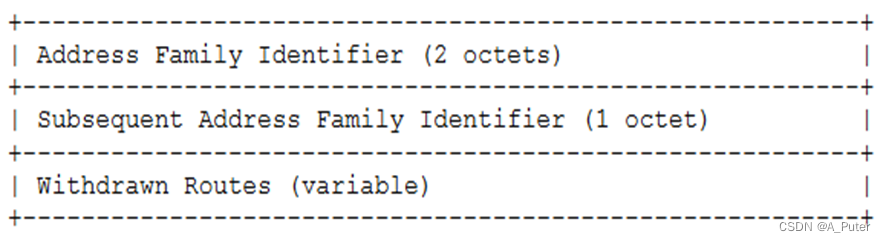

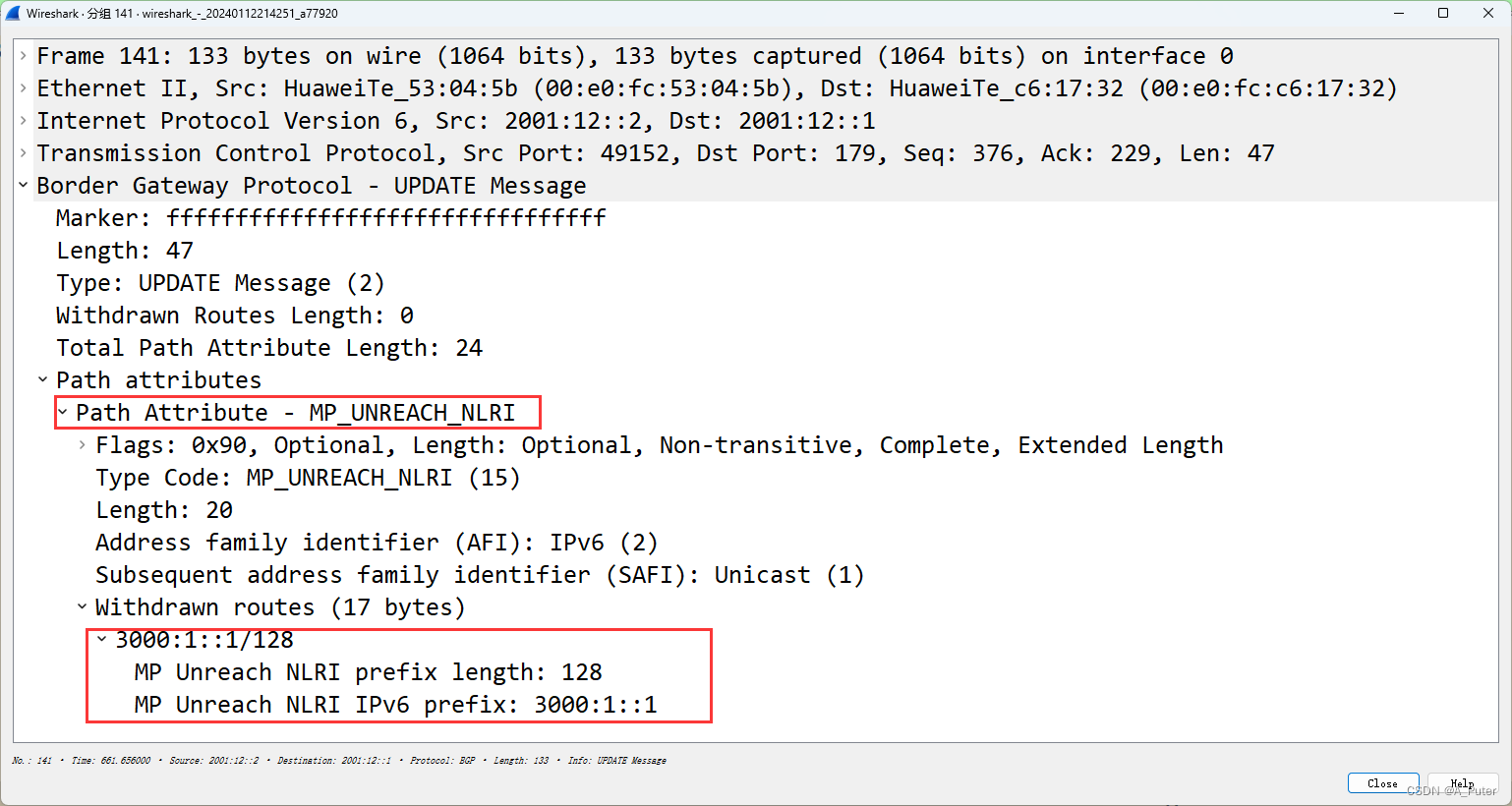

MP_UNREACH_NLRI： Multiprotocol Unreachable NLRI，多协议不可达NLRI。用于撤销不可达路由。

地址族信息（Address Family Information）域：由2字节的地址族标识AFI（Address Family Identifier）和1字节的子地址族标识SAFI（Subsequent Address Family Identifier）组成。
撤销路由（Withdrawn Routes）域：表示撤销的路由条目。格式为<掩码长度，路由前缀> ，当此掩码长度为0时，表示为缺省路由。

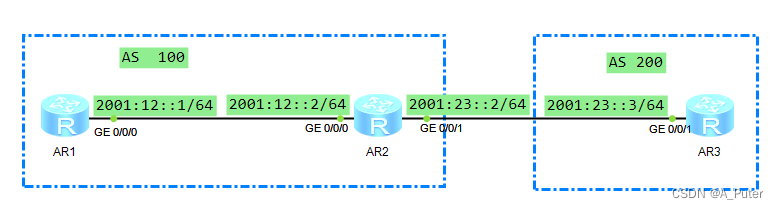

BGP4+实验配置

1.IPv6地址配置

<Huawei>system-view
[Huawei]sysname  AR1
[AR1]ipv6
[AR1]interface  GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ipv6  enable
[AR1-GigabitEthernet0/0/0]ipv6  address  2001:12::1 64
[AR1-GigabitEthernet0/0/0]q
[AR1]

<Huawei>system-view
[Huawei]sysname  Ar2
[Ar2]sysname  AR2
[AR2]ipv6
[AR2]interface  GigabitEthernet 0/0/0
