交换机VLAN技术

1、VLAN技术介绍

vlan叫做虚拟局域网 (VLAN, Virtual LAN)，虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一网段，逻辑上将网络划分。

2、使用VLAN技术的作用与好处

• 作用:划分广播域，控制广播消息传递范围
• VLAN的好处：
  1、提供了一定的安全性:默认情况下两个不同的VLAN不允许相互通信
  2、节约一定的带宽资源
  3、实际项目:缩小排错的范围

3、VLAN技术的原理

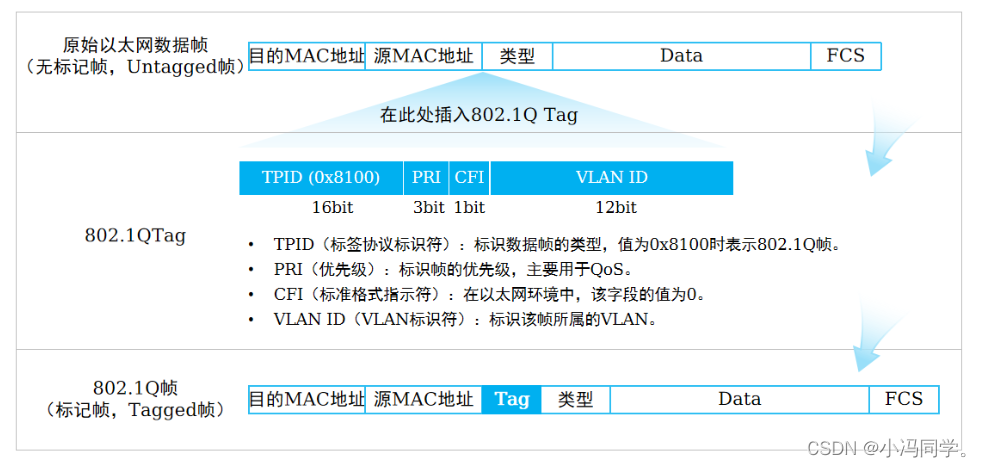

将数据帧拆包，加入Tag段，用来识别不不同的VLAN。

4、两种接入类型

• access 接口类型 接入模式 一般用于连接 计算机或者 路由器的端口
  access模式一般只能属于一个vlan，创建vlan，将端口加入vlan 先指明vlan 模式 ，默认vlan。
• trunk（中继）类型端口：可以允许多个vlan通过，可以接收和发送多个vlan 报文，一般用于交换机与交换机相关的端口Trunk(使用一条线路使得不同交换机的相同VLAN相互通信)
• hybrid
  华为特有 可以手动配置 放行和拒绝的 vlan

5、VLAN技术拓扑实验

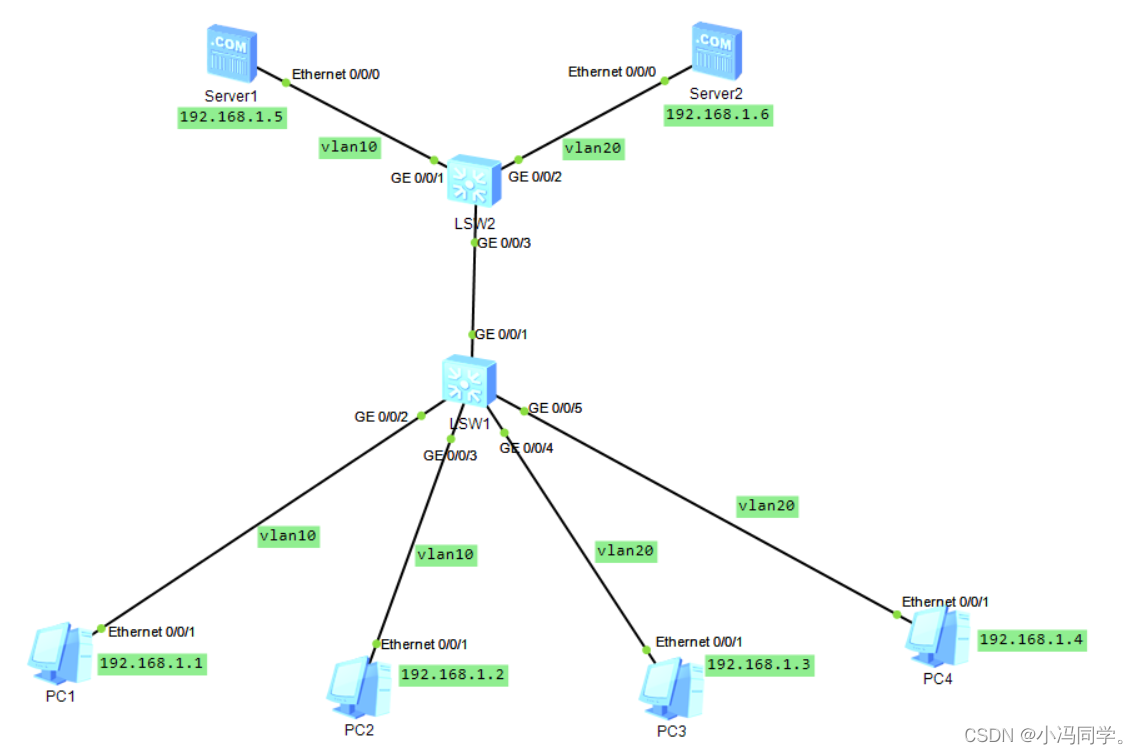

5.1在界面内将四台PC机，两台交换机，两台服务器连接起来。并设置好IP地址，子网掩码，网关等。

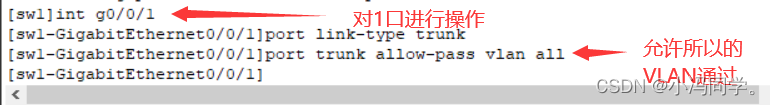

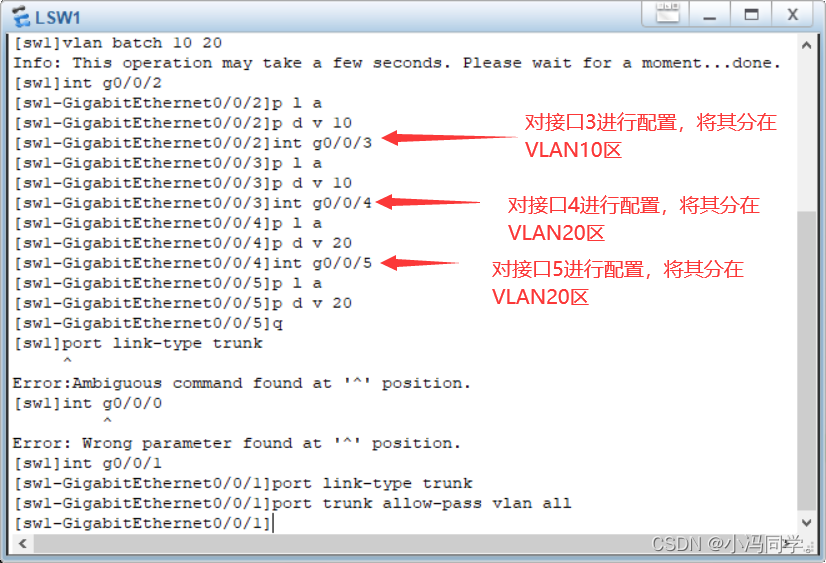

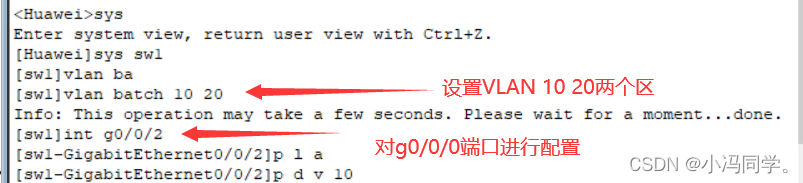

5.2配置SW1的参数

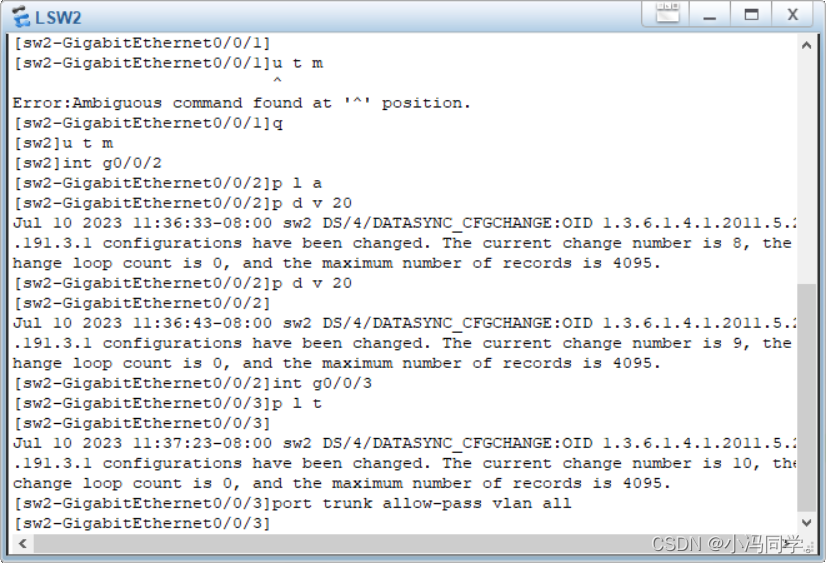

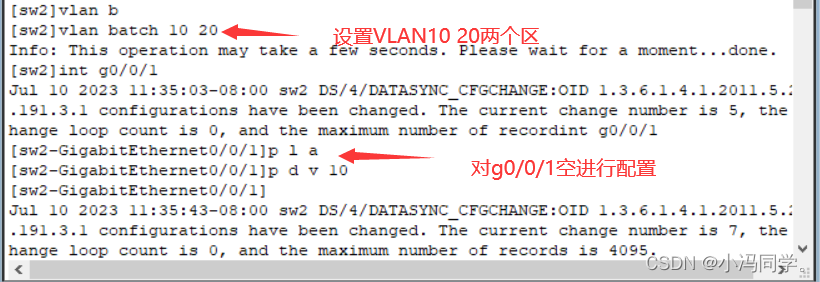

5.3配置SW2的参数

6、ping测试通不通

6.1不在同一个VLAN区ping不通

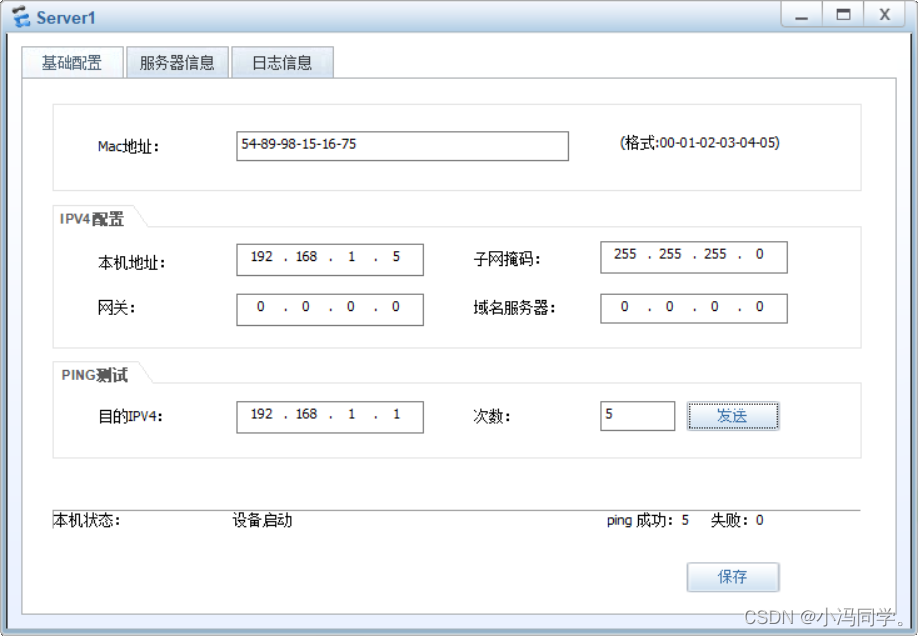

6.2同一个VLAN区域能够ping通
