绪论

线性电阻电路研究

对象

含独立源，受控源的电阻网络

基础

电路的连接关系：KCL，KVL定律
元件特性

减少方程数（2b法分析时）

用支路电流来表示支路电压

线性电阻电路分析方法

支路电流法

定义

以支路电流为未知变量列写方程

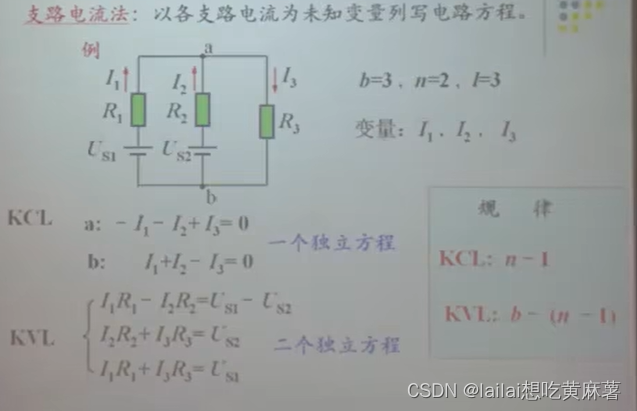

例题

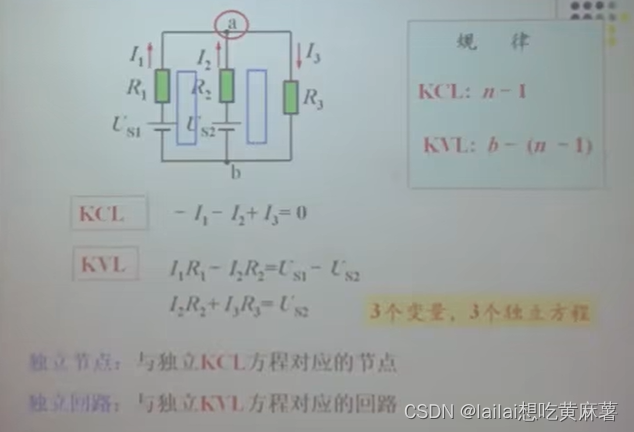

在这里插入图片描述 独立节点：与独立KCL方程对应的节点
独立回路：与独立KVL方程对应的回路
平面电路：可以画在平面上，不出现交叉的电路

如何选择独立回路

平面电路：选网孔
一般情况：每增选一个回路使得这个回路至少具有一条新支路充分条件

例子
