【STM32】DHT11温湿度传感器模块

一、DHT11模块介绍

​DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器，它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性和卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个DHT11传感器都在极为精确的湿度校验室中进行校准。校准系数以程序的形式存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。单线制串行接口，使系统集成变得简易快捷。超小的体积、极低的功耗，使其成为该类应用中，在苛刻应用场合的最佳选择。产品为4针单排引脚封装，连接方便。测量范围：湿度20%-95%，温度0-50℃，广泛应用于加湿器、温湿度计、空调等领域。

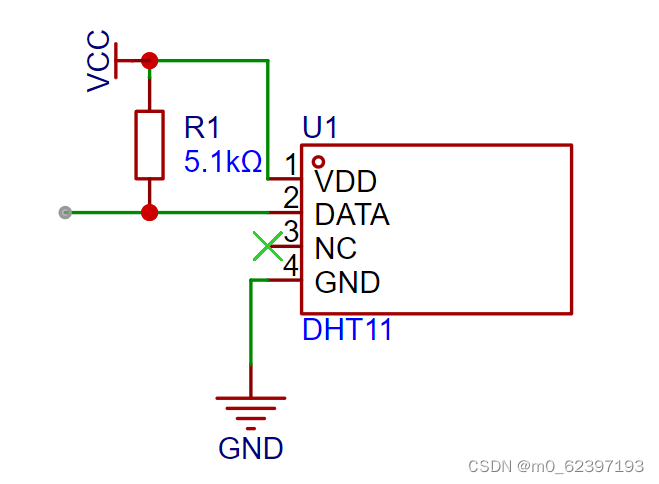

二、典型应用电路

DHT11第一脚接电源正，第四脚接电源地端。数据为第二脚。可直接接单片机 I/O 口。为提高稳定性，建议在数据脚和电源正级之间接5.1K 的上拉电阻。第三管脚悬空不接。

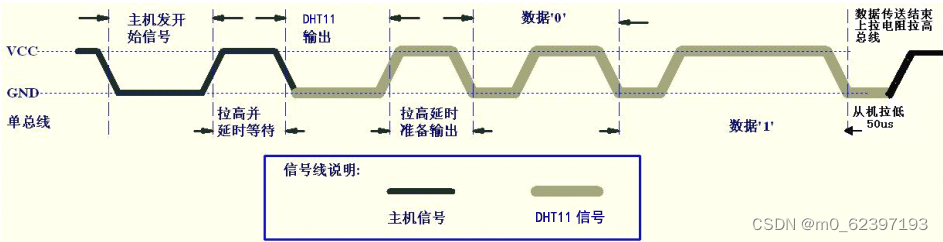

三、时序

DHT11 采用单总线协议与单片机通信，单片机发送一次复位信号后，DHT11 等待主机复位结束后，DHT11 发送响应信号，并拉高总线准备传输数据。

3.1开始信号

首先主机拉低总线至少 18m
