Cisco实验-vlan与trunk

一.原理

关于vlan

1.VLAV（virtual LAN）虚拟局域网

广播/广播域

广播的危害：增加网络/终端负担，传播病毒，安全性

如何控制广播？？

控制广播=隔离广播域

路由器隔离广播（物理隔离广播）

缺点：不方便 不灵活 成本高

采用新的技术vlan来控制广播 vlan技术是在交换机上实现的且是通过逻辑隔离划分的广播域

2.总结vlan是干什么的？

    控制广播，逻辑隔离广播域

    被vlan隔离后，即使在同一网段也通不了信

    一个vlan=一个广播域=一个网段

二.实验

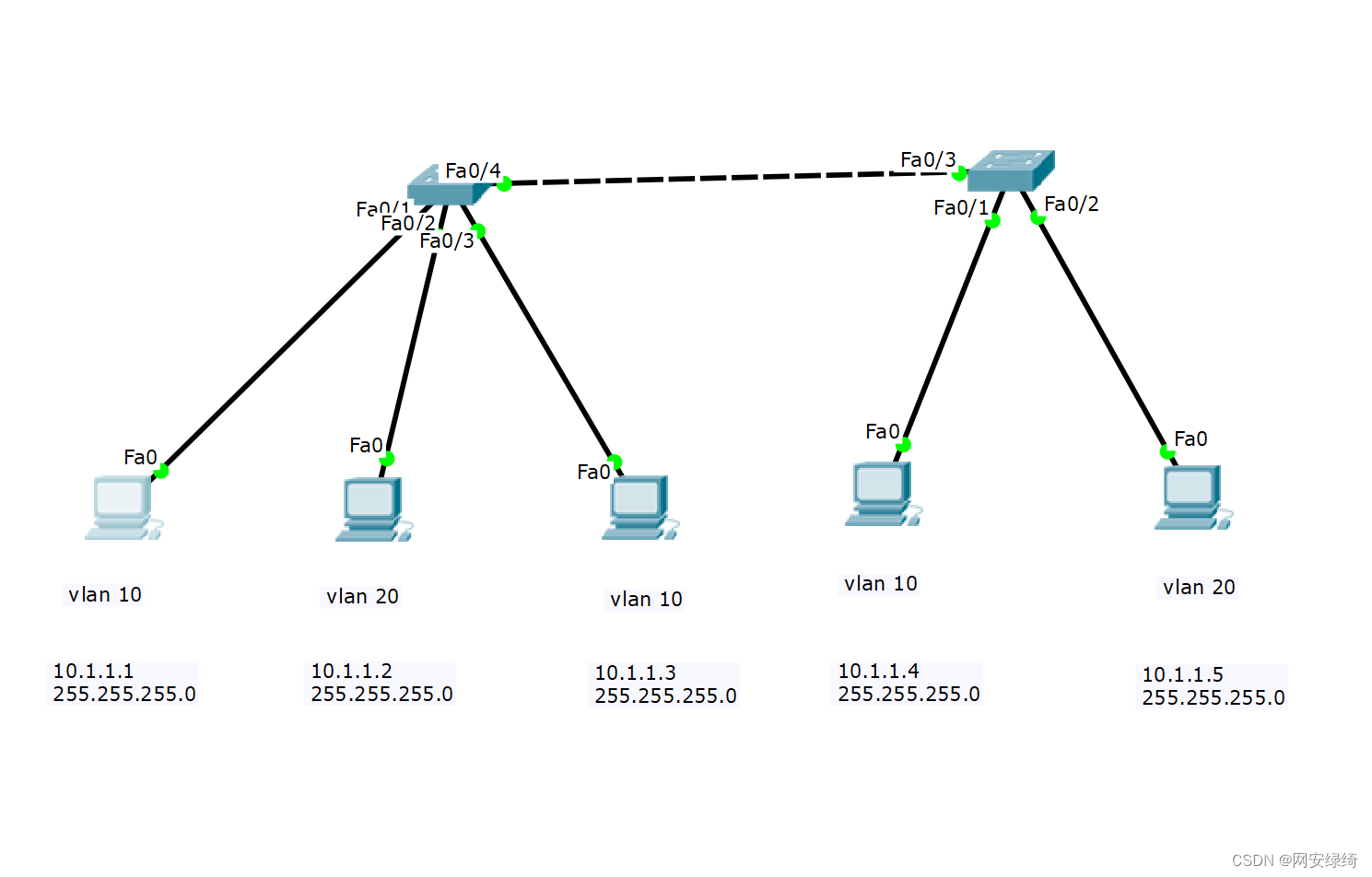

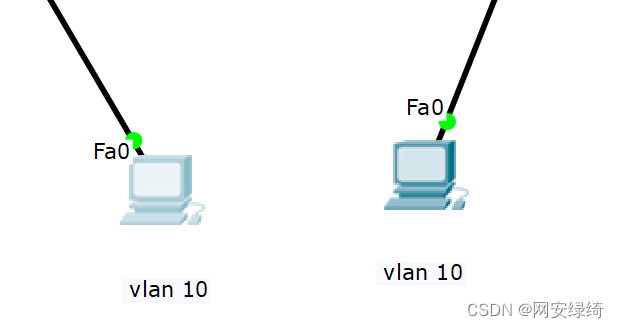

1.实验拓扑图

2.实验步骤

1）按照拓扑图，依次给pc配置好ip和掩码

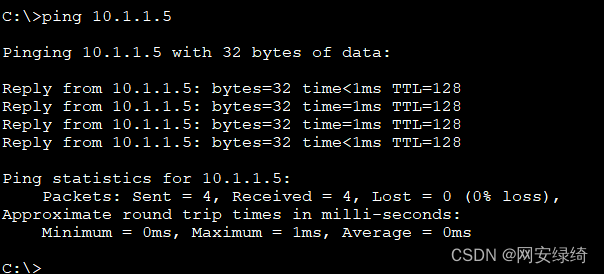

2）用pc1 ping pc3 能ping通 ，pc1 ping pc5也能ping通

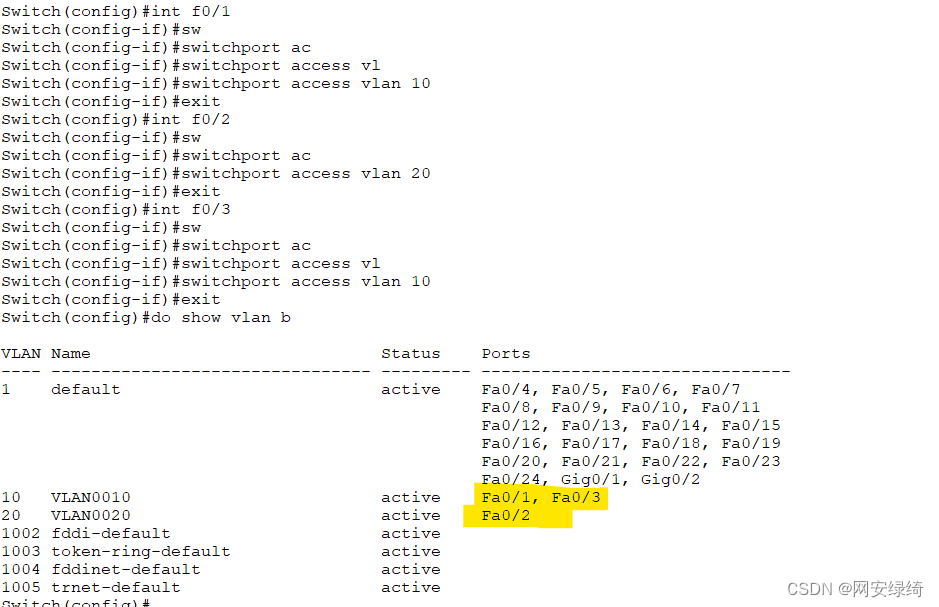

3）给所有主机配置vlan 并将端口加入vlan

命令

创建vlan

    Conf t

    Vlan ID ,ID ID-ID 现实中

    [name 自定义名称]

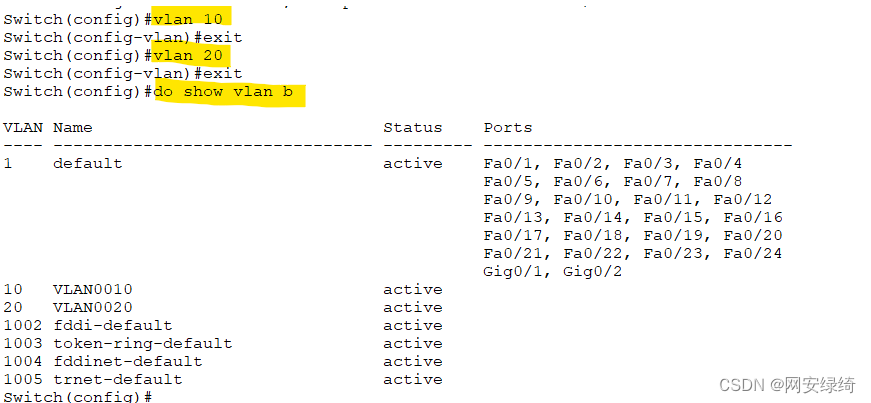

查看vlan表：

Show vlan b

将端口加入到vlan：

    Int f0/x

    switchport access vlanID

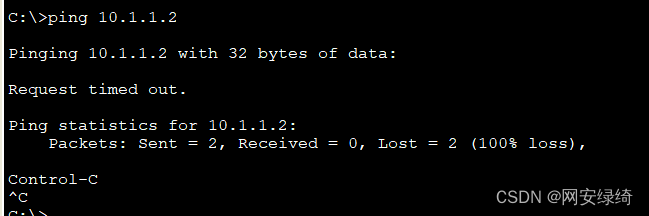

用pc1 ping pc2 不能ping通 被vlan隔离后，即使在同一网段也通不了信

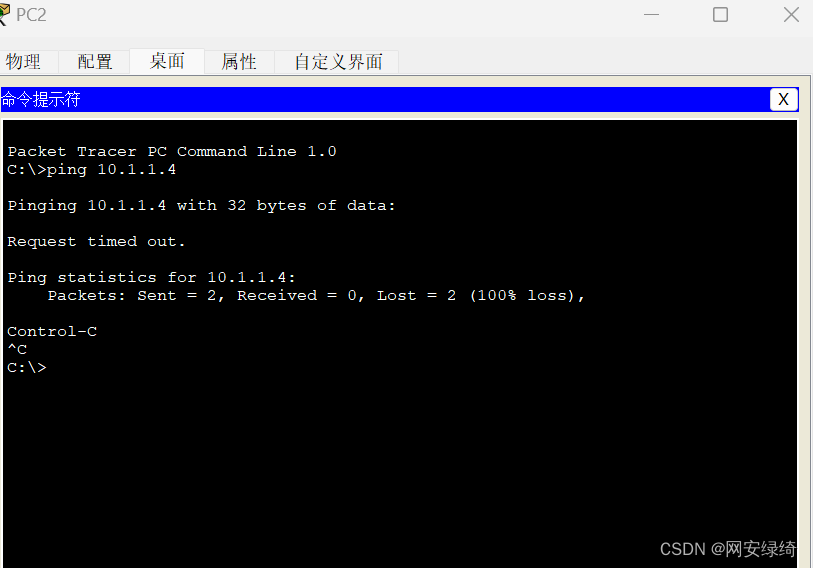

即使是相同vlan ，也ping不同,如何解决呢？需要trunk技术

关于trunk

1.trunk/中继链路/公共链路

作用：允许所有vlan数据通过trunk链路

方法：通过在数据帧上加标签，来区分不同vlan的数据

2.trunk标签：

1）ISL标签：Cisco私有的，标签大小30字节 26+4

2）802.1q标签：公有协议，所有厂家都支持，标签大小4字节。属于内部标签。

3.交换机端口链路类型：

1）接入端口：也称为access端口，一般用于连接pc,只能属于某一个vlan，也只能传输1个vlan的数据

2）中继端口：也称为trunk端口，一般用于连接其他交换机，属于公共端口，允许所有vlan的数据通过！

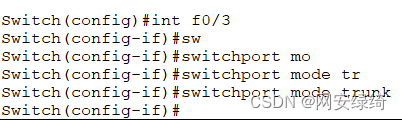

4.配置trunk命令：

Int f0/x

[Switchport trunk encapsulation dotlq/isl]可选

Switchport mode trunk

exit

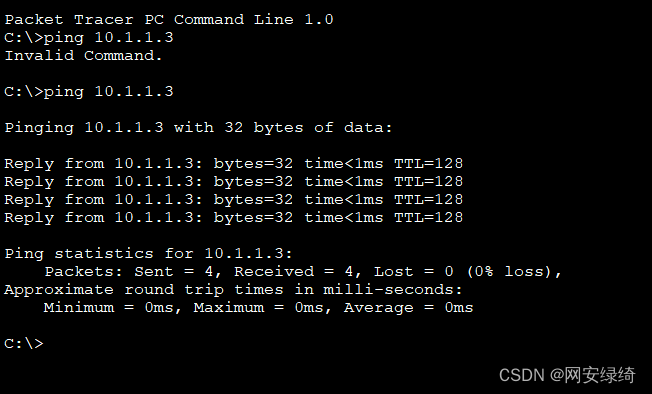

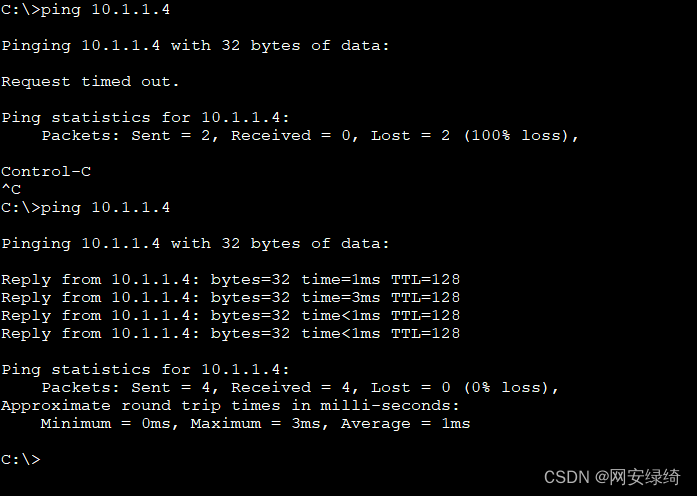

能ping通了 10.1.1.3 (vlan10)ping 10.1.1.4(vlan10) 跨交换机
