计算机系统结构 第三章 流水线技术

第三章 流水线技术

3.1流水线的基本概念

1.2 计算机中的流水线

1. 把一重复的过程分解为若干子过程，每个子过程由专门的功能部件来实现。把多个处理过程在时间上错开，依次通过各功能段，保证每个子过程可并行进行，这种技术称为流水线技术。
2. 流水线中的每个子过程及其功能部件称为流水线的级或段，段与段相互连接形成流水线。流水线的段数称为流水线的深度

1.3 指令流水线

1. 把流水线技术应用于指令的解释执行过程，即形成指令流水线。
2. 该执行过程可分为：取指令、译码、执行、存结果等4个子过程

1.4 运算操作流水线
4. 把流水线技术应用于运算的执行过程，即形成运算操作流水线，即部件级流水线。
5. 例：浮点加法流水线的执行过程可分为：求阶差、对阶、尾数相加、规格化等4个子过程

1.5 时空图
6. 流水线的工作过程常采用时空图的方法描述。
① 时空图从时间和空间两个方面描述了流水线的工作过程。时空图中，横坐标代表时间，纵坐标代表流水线的各个段
7. 例：指令流水线的时空图

1.6 流水技术的特点
8. 流水线把一个处理过程分解为若干个子过程（段），每个子过程由一个专门的功能部件来实现。

依靠并行工作缩短程序执行时间

9. 流水线中各段的时间应尽可能相等，否则将引起流水线堵塞、断流。

时间长的段将成为流水线的瓶颈。

10. 流水线每一个功能部件的后面都要有一个缓冲寄存器（锁存器），称为流水寄存器。

作用：在相邻的两段之间传送数据，以保证提供后面要用到的数据，并把各段的处理工作相互隔离。

11. 流水技术适合于大量重复的时序过程，只有在输入端不断地提供任务，才能充分发挥流水线的效率。
12. 流水线需要有通过时间和排空时间。

①通过时间：第一个任务从进入流水线到流出结果所需的时间。
②排空时间：最后一个任务从进入流水线到流出结果所需的时间

2.流水线的性能指标
2.1 吞吐率
13. 在单位时间内流水线所完成的任务数量或输出结果的数量，即为吞吐率TP=n/T_K

n为任务数
T_K为处理完成n个任务所用的时间

2.1.1 各段时间均相等的流水线

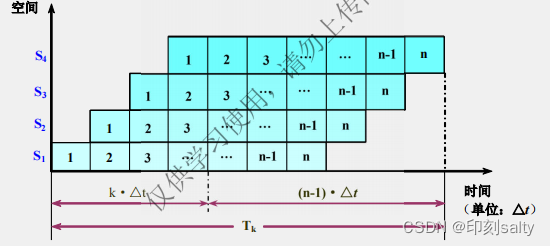

1. 各段时间均相等的流水线时空图。

2. 公式
   (1)流水线完成n个连续任务所需要的总时间为：T_K＝kΔt ＋(n -1)Δt ＝( k+n-1)Δt
   (2)流水线的实际吞吐率为：TP=n/( k+n-1)Δt
   (3) 最大吞吐率为：
   (4) 最大吞吐率与实际吞吐率的关系为：


① 流水线的实际吞吐率小于最大吞吐率，它除了与每个段的时间有关外，还与流水线的段数k以及输入到流水线中的任务数n等有关。
② 只有当n>>k时，才有TP≈TPmax。

2.1.2 各段时间不完全相等的流水线

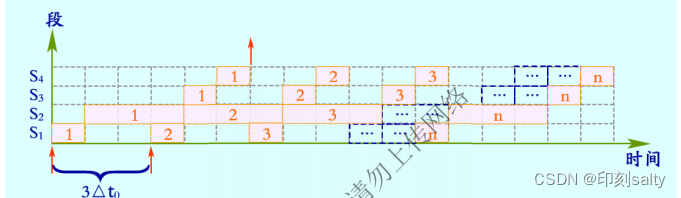

1. 各段时间不等的流水线及时空图。

一条4段的流水线
S1，S3，S4各段的时间：Δt
S2的时间：3Δt （瓶颈段）

流水线中这种时间最长的段称为流水线的瓶颈段。

2. 公式
（1）各段时间不等的流水线的实际吞吐率为：
（2）流水线的最大吞吐率为：
所以，上述例子中流水线最大吞吐率为：TP_max=1/3Δt
3. 解决流水线瓶颈问题：
（1）细分瓶颈段
例如：对前面的4段流水线
把瓶颈段S3细分为3个子流水线段：S3a，S3b，S3c

改进后的流水线的吞吐率为 ：TP_max=1/ Δt

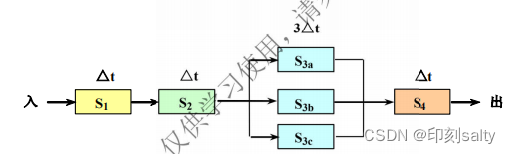

(2) 重复设置瓶颈段
例如：对前面的4段流水线
重复设置瓶颈段S3：S3a，S3b，S3c


改进后的流水线的吞吐率为 ：TP_max=1/ Δt
2.2 加速比
4. 完成同样一批任务，不使用流水线所用的时间与使用流水线所用的时间之比，即为加速比。
5. 假设：不使用流水线（即顺序执行）所用的间为Ts，使用流水线后所用的时间为Tk，则该流水线的加速比为：S=Ts/Tk

2.2.1 各段时间均相等的流水线
6. 一条k段流水线完成n个连续任务所需要的时间为：Tk = (k＋n-1)Δt
7. 顺序执行n个任务所需要的时间为：Ts= nk△t
8. 流水线的实际加速比为：S=nk/(k+n-1)
9. 最大加速比：
当n>>k时， S ≈ k

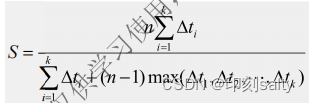

2.2.2 各段时间不完全相等的流水线
10. 一条k段流水线完成n个连续任务所需要的时间为：
2.3 效率
11. 流水线中的设备实际使用时间与整个的比值，即流水线设备的利用率，亦指效率。
12. 由于流水线有通过时间和排空时间，所以在连续完成n个任务的时间内，各段并不是满负荷地工作。

2.3.1 各段时间均相等的流水线

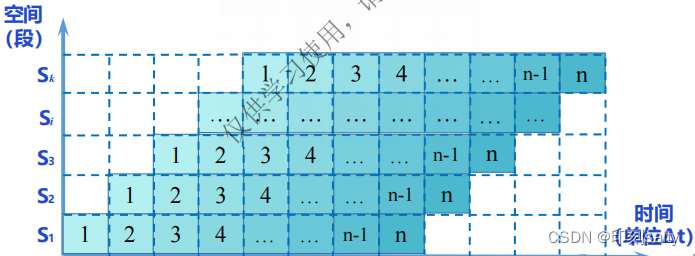

13. 各段时间均相等的流水线时空图。

2. 公式
各段的效率e_i相同：
整条流水线的效率为：

可以写为：E=n/(k+n-1)
最高效率为：

（1） 当流水线各段时间相等时，流水线的效率与吞吐率成正比。E=TP△t
（2） 流水线的效率是流水线的实际加速比S与它的最大加速比k的比值。
E=S/k

当 E=1时，S=k ，实际加速比达到最大

2.3.2 流水线效率的计算

1. 从时空图上看，效率就是n个任务占用的时空面积和k个段总的时空面积之比。
   E=n个段总的时空区/任务实际占用的时空区

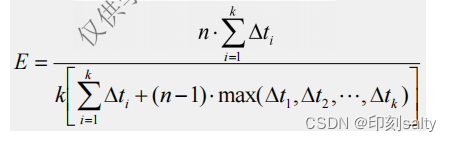

2. 当各段时间不相等时

   2.4 分析举例

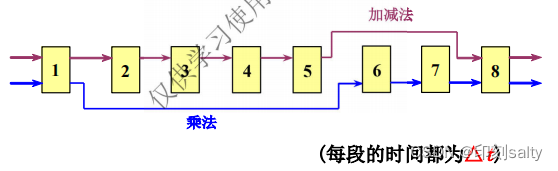

   例3.1 设在下图所示的静态流水线上计算：
   流水线的输出可以直接返回输入端或暂存于相应的流水寄存器中，试计算其吞吐率、加速比和效率。
   解：
   （1）选择适合于流水线工作的算法
   ① 先计算A1+B1、A2+B2、A3+B3和A4+B4；
   ② 再计算(A1+B1)×(A2+B2)和(A3+B3)×(A4+B4)；
   ③ 然后求总的乘积结果。

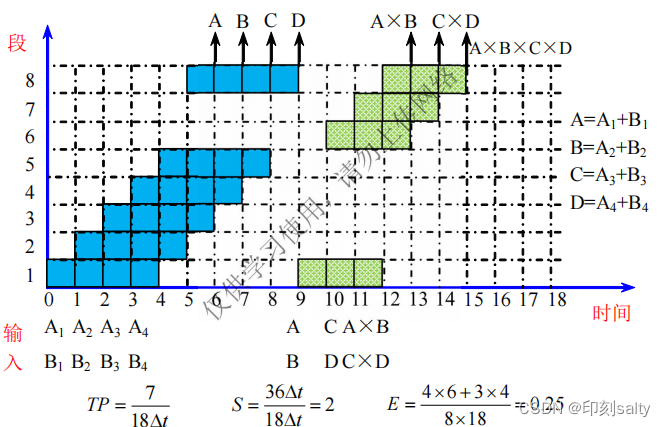

   （2）画出时空图

   （3）计算性能
   ① 在18个△t时间中，给出了7个结果。吞吐率为：TP=7/18△t
   ② 不用流水线，由于一次求和需6△t，一次求积需4△t，则产生上述7个结果共需（46+34
   △t = 36△t 加速比为：S=36△t/18△t=2
   ③E=4.25
   可以看出，在求解此问题时，该流水线的效率不高。
