一.电感

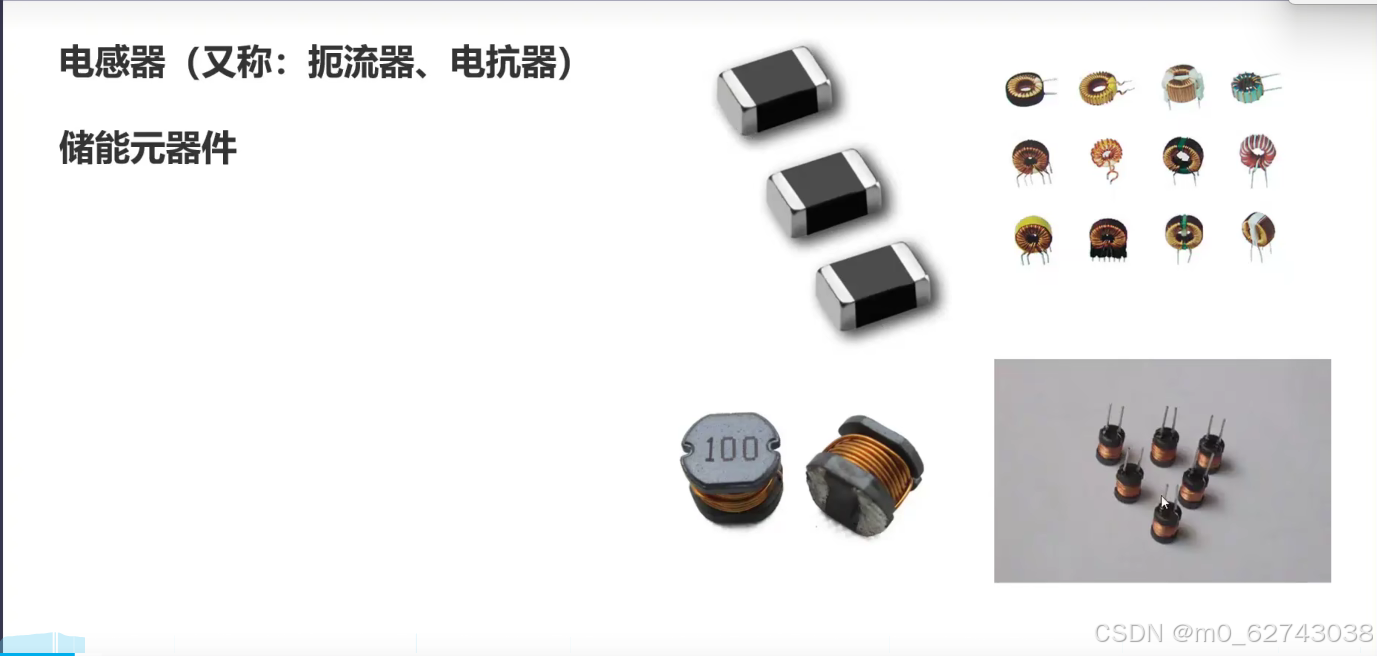

电感是储能元器件 ： 电感把电能转换为磁能储存在电感器里（跟电容差不多）

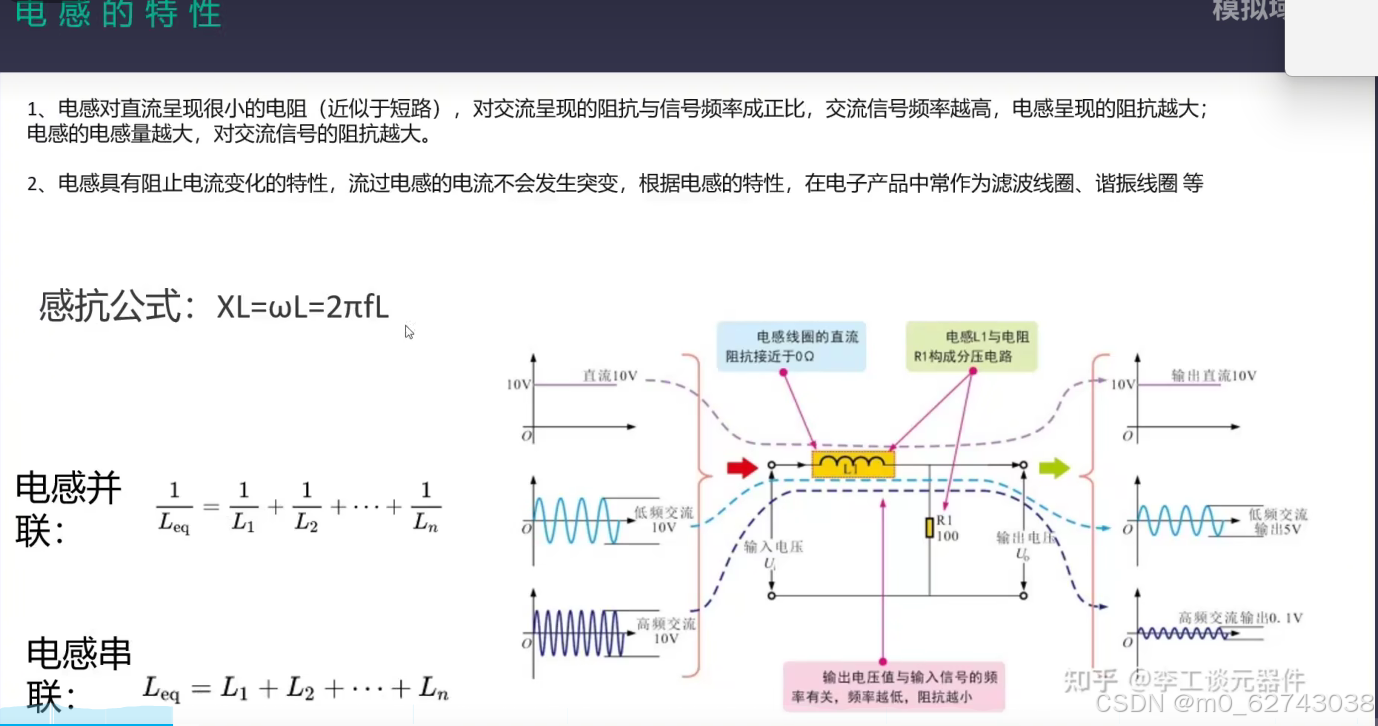

电感的的特征（如图所示）电感对直流呈现很小电阻10v -》10v
对交流，交流信号频率越高，电阻阻抗越大
电感计算公式，和计算网站

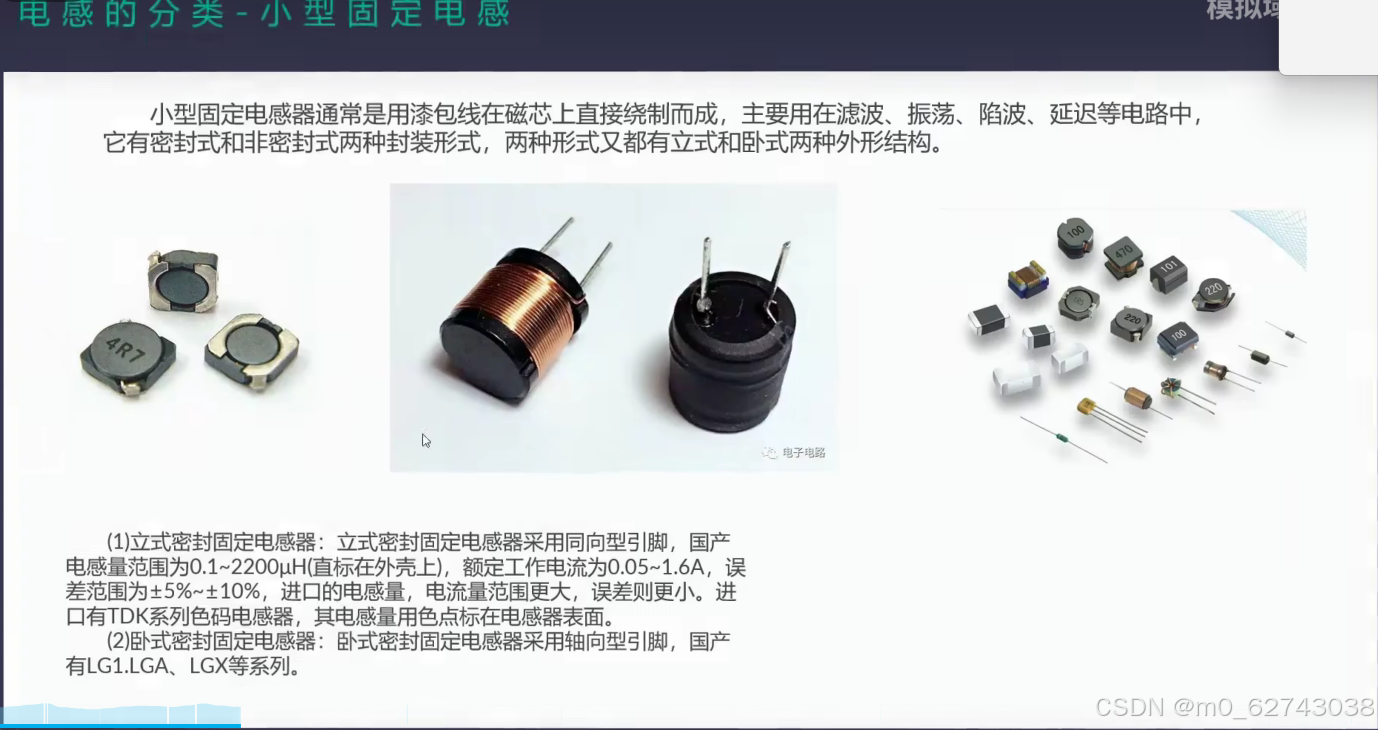

二.电感的分类

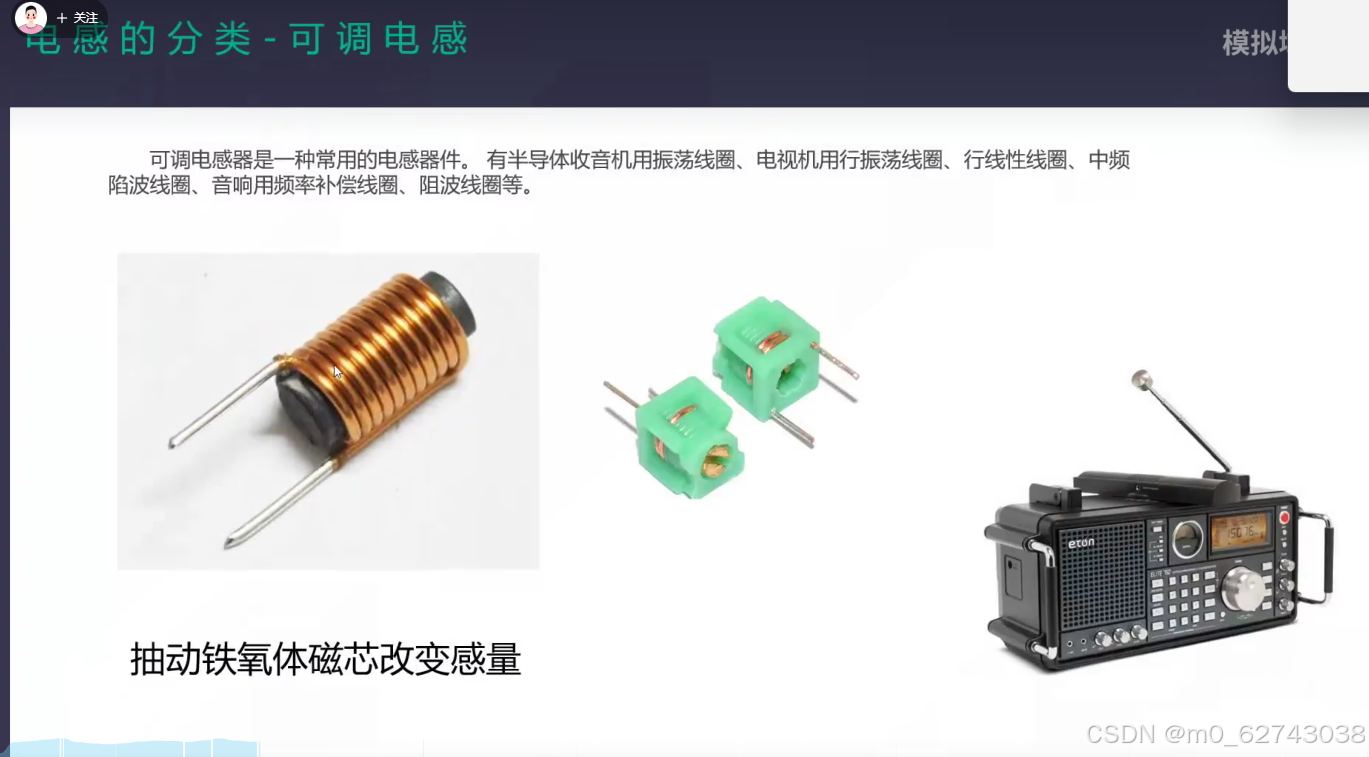

可调电感

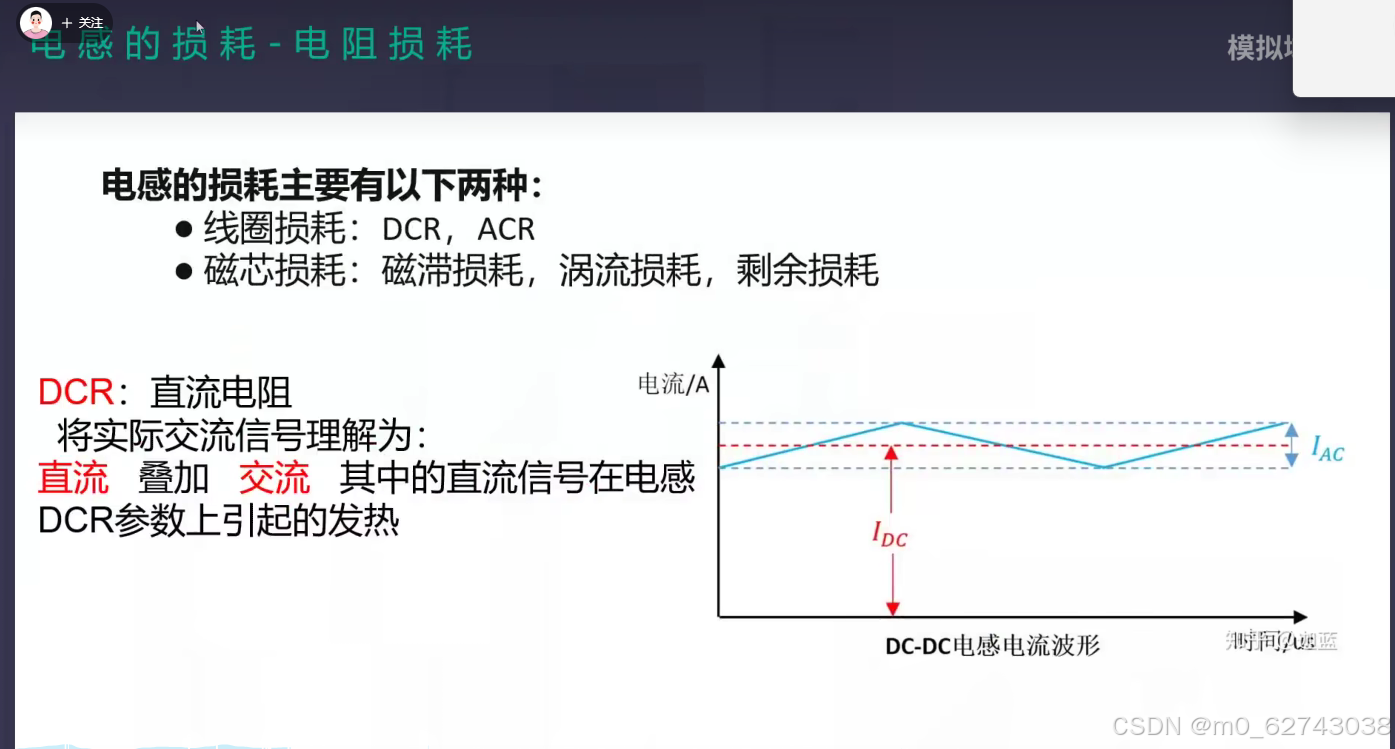

三.电感的损耗
线圈损耗DCR 实际的交流信号是直流和交流叠加在一起的，会导致电感出现DCR参数发热出现损耗。

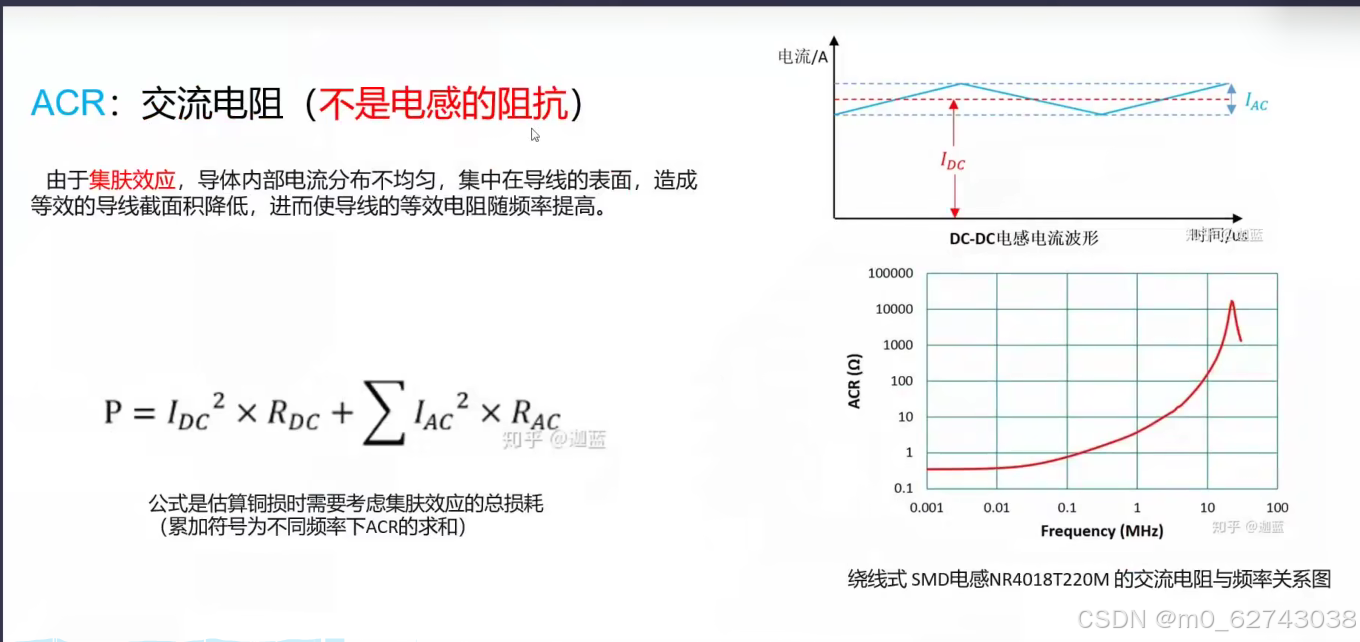

ACR损耗：由于集肤效应导致的损耗

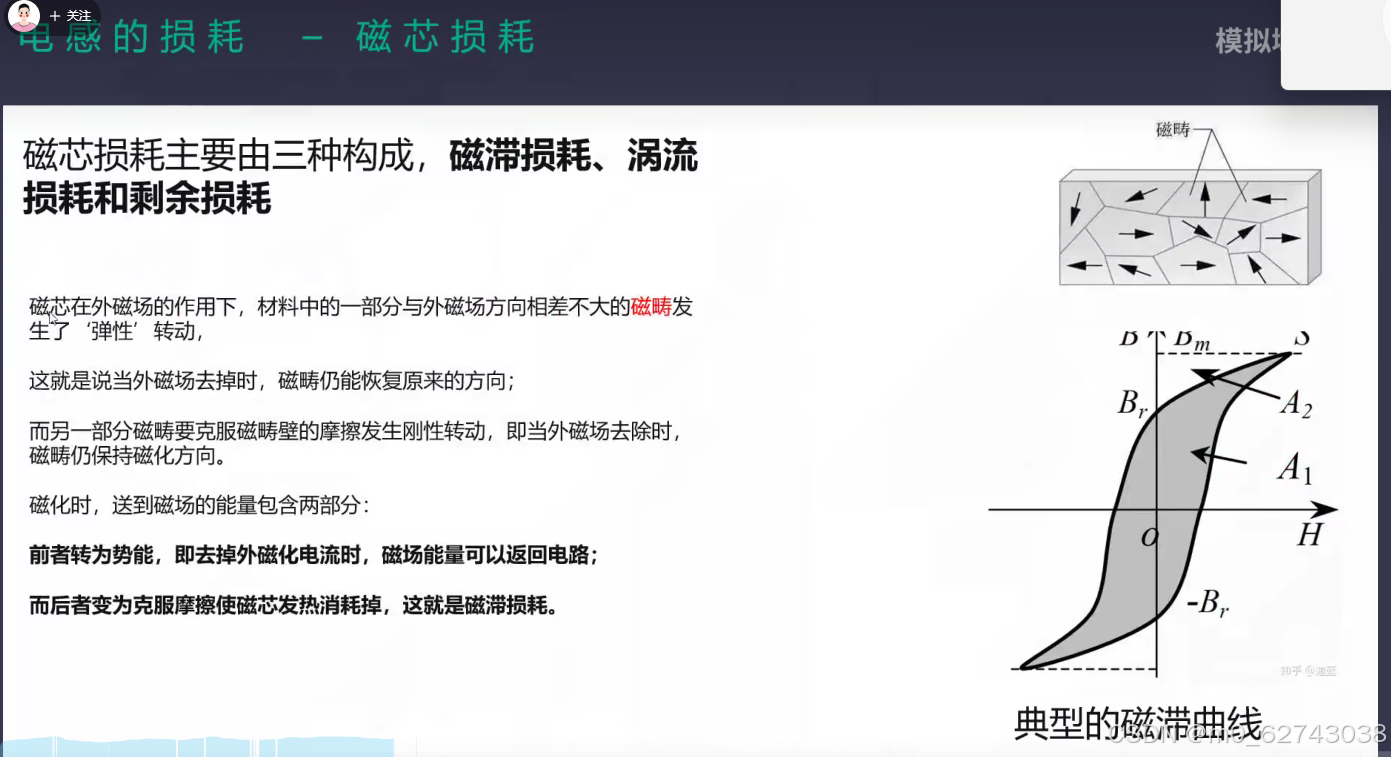

磁芯损耗：在磁场的作用下，材料中的一部分会被磁场搞得发生磁畴弹性移动。当没有磁场时，磁畴要变回原来的方向为磁化，那么一部分磁化过程有的转化为势能，把能量返回电路，有的发热散掉，散掉的热量就是磁带损耗。

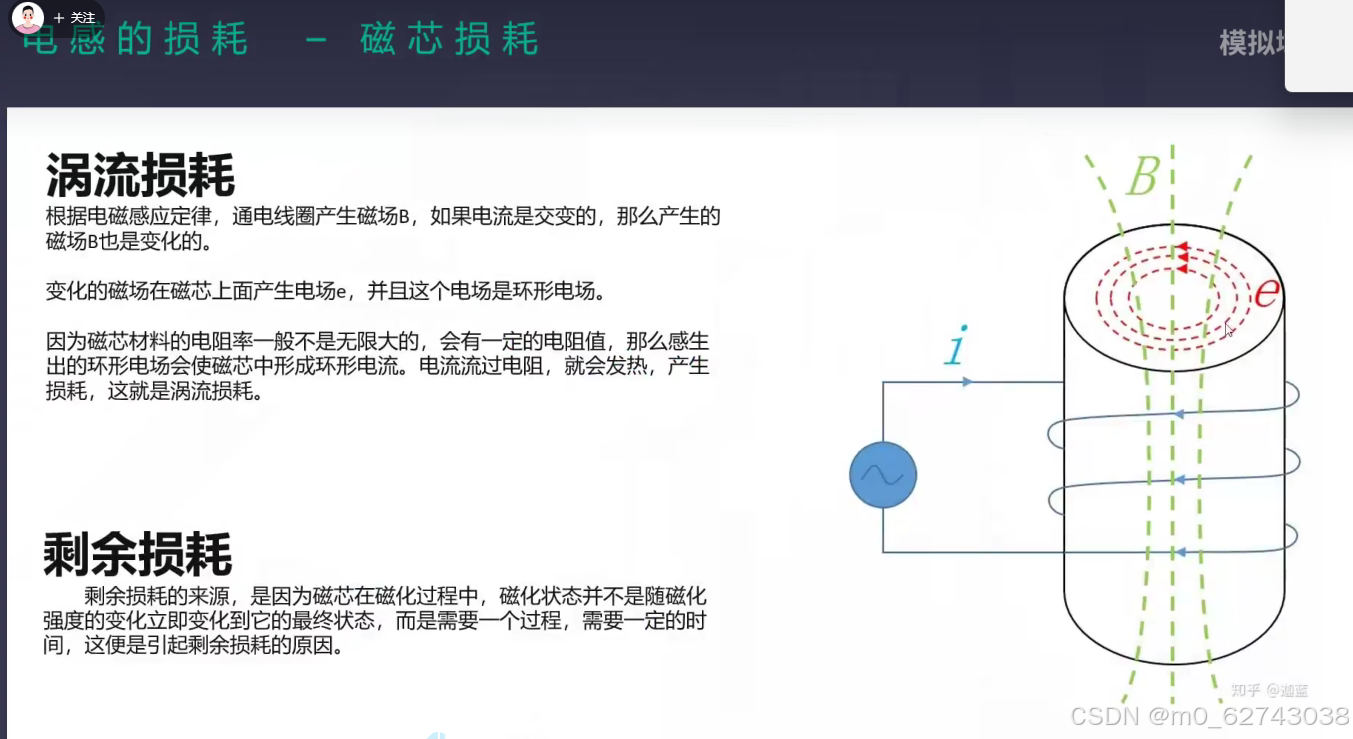

涡流损耗：磁芯材料有电阻值,那么由磁场在磁芯上产生电场，电场的电流经过磁芯就会发热。出现损耗。

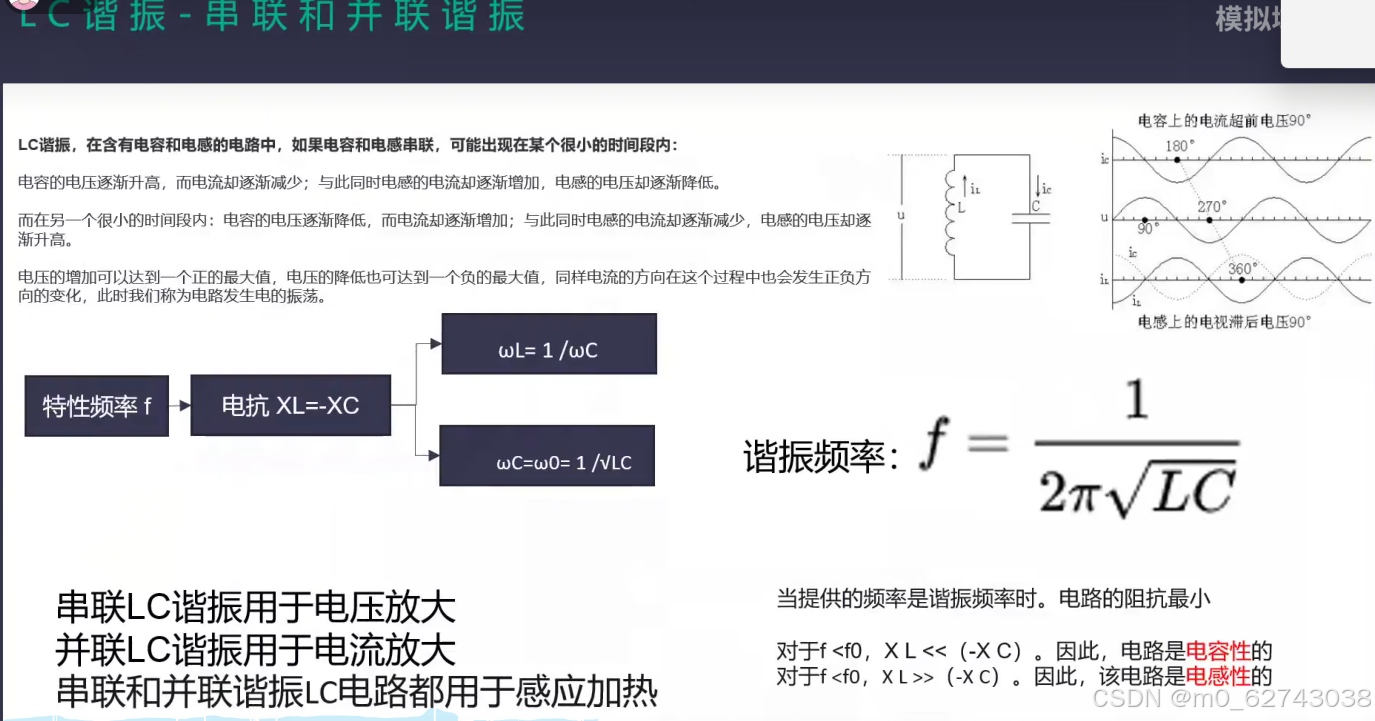

串联和并联谐振

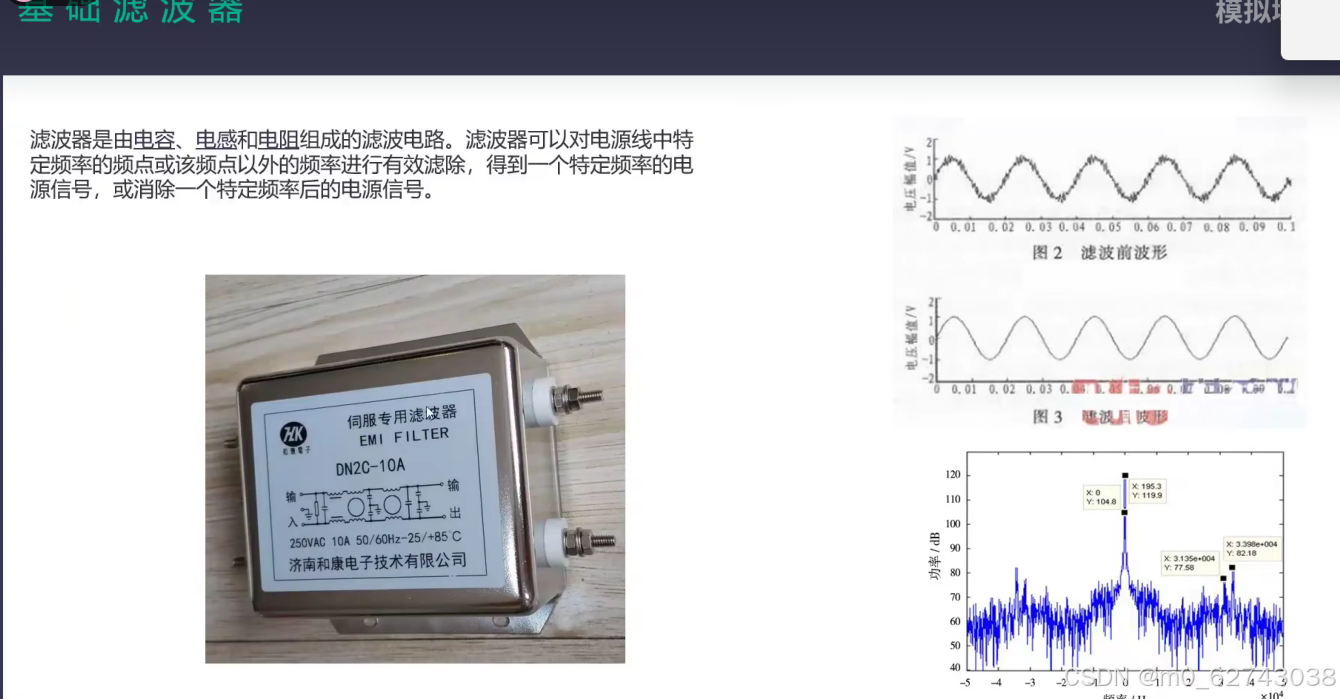

滤波器：得到特定频率的信号，去除其他频点进行滤除

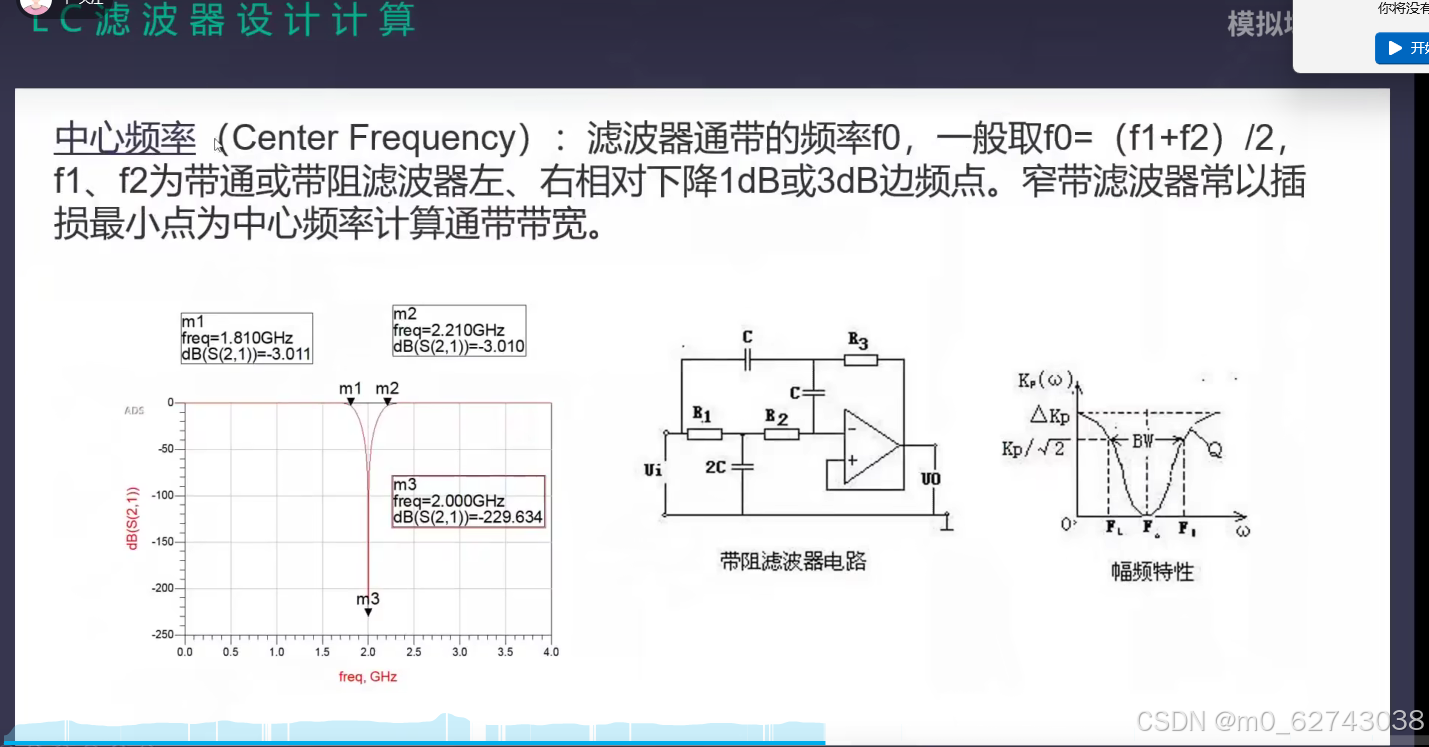

中心频率：取最小点为中心频率计算通带带宽。
四.RC滤波器设计
RC滤波器，电容的特性是通低频堵高频，
高频高速滤波： 低频信号进来会通过c1，之后进入到R1，流出。 高频在C1上流出

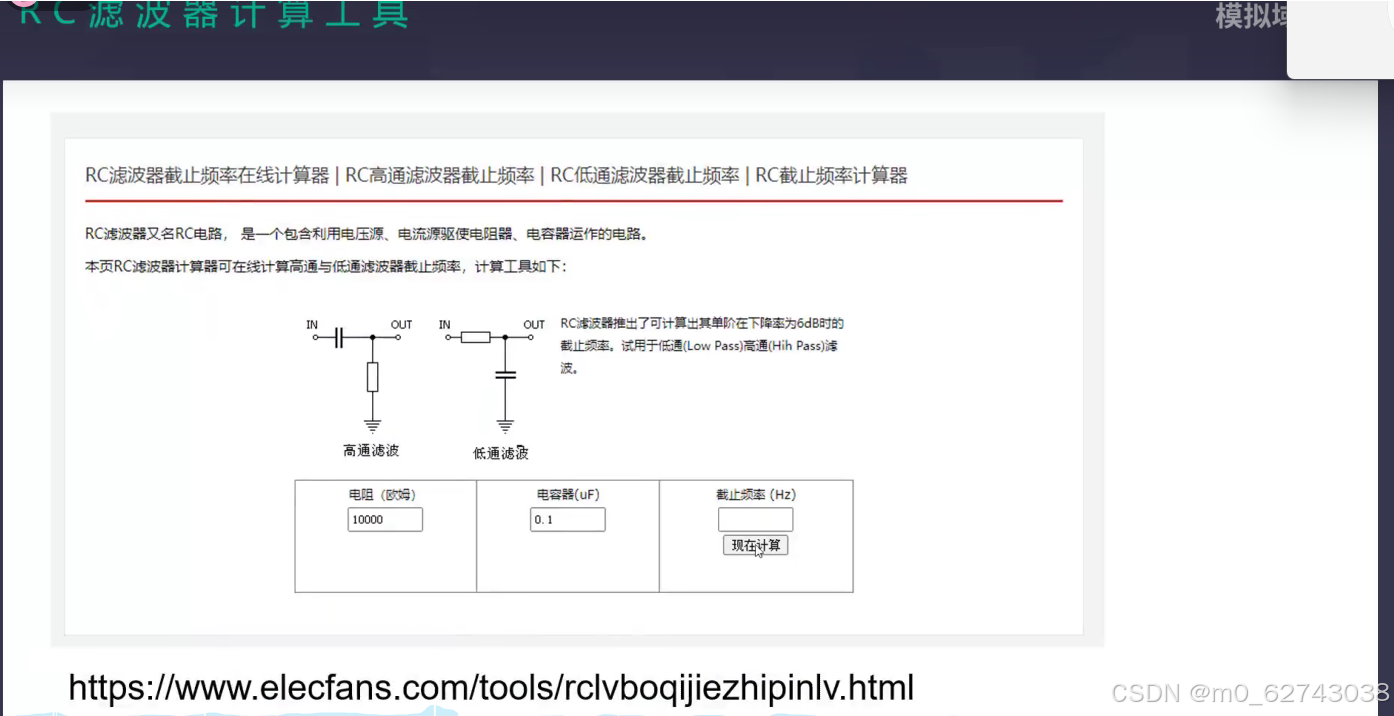

计算网址
LC滤波器
