标志寄存器

CPU内部的寄存器中，有一种特殊的寄存器（对于不同的处理机，个数和结构都可能不同）具有以下3种作用。

（1）用来存储相关指令的某些执行结果；

（2）用来为CPU执行相关指令提供行为依据；

（3）用来控制CPU的相关工作方式。

8086CPU中的标志寄存器有16位，其中存储的信息通常被称为程序状态字（PSW），标志寄存器以下简称为flag。标志位如图：

15  14  13   12   11   10   9    8    7    6    5   4    3    2   1   0
                  OF   DF   IF   TF   SF   ZF       AF        PF      CF

flag的1，3，5，12，13，14，15位在8086CPU中没有使用，不具有任何含义。而0，2，4，6，7，8，9，10，11位都具有特殊的含义。

ZF标志

flag的第6位是ZF，零标志位。它是记录相关指令执行后，其结果是否为0.结果如果为0，那么zf=1;如果结果不为0，那么zf = 0。

比如，指令：

mov ax,1

sub ax, 1

执行后结果为0，则zf = 1.

mov ax,2

sub ax,1

执行后结果不为0，则zf = 0

在计算机中1表示逻辑真，0表示逻辑假，所以，zf = 1结果为0，zf = 0结果不为0.

注意，在8086CPU的指令集中，有的指令的执行是影响标志寄存器的，比如， add, sub, mul, div, inc, or, and等，他们大都是运算指令（进行逻辑或算术运算）：有的指令的执行对标志寄存器没有影响，比如，mov, push, pop等，他们大都是传送指令。在使用一条指令的时候，要注意这条指令的全部功能，其中包括，执行结果对标志寄存器的那些标志位造成影响。

PF标志

flag的第2位是PF，奇偶标志位。它记录相关指令执行后，其结果的所有bit位中1的个数是否为偶数。如果1的个数为偶数，pf=1，如果为奇数，那么pf = 0.

比如，指令：

mov al,1

add al,10

执行后结果为0000 1011B，其中3（奇数）个1，则pf = 0；

mov al, 1

or al, 2

执行后，结果为 0000 0011B，其结果有2（偶数）个1，则pf = 1；

SF标志

flag的第7位是SF，符号标志位。它记录相关指令执行后，其结果是否为负。如果结果为负，sf = 1;如果结果非负，sf = 0；

SF标志，就是CPU对有符号数运算结果的一种记录，它记录数据的正负。在我们将数据当作有符号数来运算的时候，可以通过它来得知结果的正负。如果我们将数据当作无符号数来运算，SF的值则没有意义，虽然相关执行影响了它的值。

这也就说，CPU在执行add等指令时，时必然要影响到SF标志位的值的。至于我们需不需要这种影响，

那就看我们如何看待指令所进行的运算了。

比如：

mov al,1000 0001B

add al,1

执行后，结果为1000 0010B，sf = 1，表示：如果指令进行的是有符号数运算，那么结果为负；

mov al,1000 0001B

add al, 0111 1111B

执行后，结果为0，sf = 0,表示：如果指令进行的是有符号数运算，那么结果为非负。

CF标志

flag的第0位是CF，进位标志位。一般情况下，在进行无符号数运算的时候，它记录了运算结果的最高有效位向跟高位的进位值，或者从跟高位的借位值。

比如：

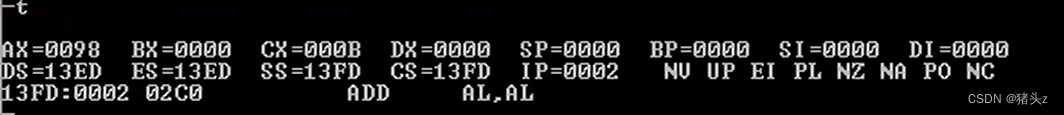

mov al,98H

add al, al; 执行后：（al) = 30H, CF = 1, CF记录了从最高有效位向更高位的进位值

add al, al; 执行后：（al) = 60H, CF = 0, CF记录了从最高有效位向更高位的进位值

mov al, 97H

sub al, 98H ；执行后：（al) = FFH,CF = 1, CF记录了向跟高位的借位值

sub al, al ; 执行后：（al) = 0,CF = 0, CF记录了向更高位的借位值

当两个数据相加的时候，有可能产生从最高有效位向更高位的进位。比如，两个8位数据：98H+98H，将产生进位。由于这个进位值在8位数中无法保存。其实CPU在运算的时候，并不丢弃这个进值位，而是记录在一个特殊的寄存器的某一位上。8086CPU就用flag的CF位来记录这个进位值。

OF标志

flag的第11位是OF，溢出标志位。一般情况下，OF记录了有符号数运算的结果是否发生了溢出。如果发生了溢出，OF = 1，如果没有，OF = 0。

这里的溢出只针对有符号数

比如：

mov al, 98

add al, 99

执行后将产生溢出。因为进行有符号数运算是：

（al) = (al) + 99= 99 + 98 = 197 注意：这里是十进制的数。

197超出了机器所能表示的8位有符号数的范围： -128~127

add执行后：CF = 0，OF= 1，即他没有产生进位，但发生了溢出。进位对于无符号数，溢出对于有符号数。

所以对于机器码进行add或者sub等都会影响OF，CF。至于要使用那种影响要看如何看待这段机器码。

adc指令

adc是带位加法指令，它利用了CF位上记录的进位值（可以理解位带进位的加法）

指令格式：adc操作对象1，操作对象 2

功能：操作对象1 = 操作对象1 + 操作对象2 + CF

比如指令 adc ax, bx 实现的功能是：（ax) = (ax) + (bx) + CF

例：

mov ax, 2

mov bx, 1

sub bx, ax

adc ax ,1

执行后，（ax) = 4. adc执行时，相当于计算：（ax) + 1 + CF = 2 + 1 + 1 = 4.

看一下CF的含义。在执行adc指令的时候加上的CF的值的含义，是由adc指令前面的指令决定的，也就是说，关键在于加上的CF值是被什么指令设置的。显然，如果CF的值是被sub指令设置的，那么它的含义就是错位值；如果是被add指令设置的，那么它的含义就是进位值。我们来看一下两个数据：0198H和0183H如何相加的：

01 98

01 83

03 1B

可以看出，加法可以分两步进行：1，低位相加；2高位相加再加上低位相加产生的进位值。

下面的指令和adc ax, bx 具有相同的结果：

add al, bl

adc ah,bh

看来CPU提供adc指令的目的，就是来进行加法的第二步运算的。adc指令和add指令相配合就可以对更大的数据进行加法运算。我们来举一个例子：

编程计算1EF000H+201000H,结果放在ax(高16位）和bx(低16位）中。

因为两个数据的位数都大于16，用add指令无法进行计算。我们将计算分两步进行，先将低16位相加，然后将高16位和进位值相加。程序如下。

mov ax , 001EH

mov bx, 0F000H

add bx, 1000H

adc ax, 0020H

adc指令执行后，也可能产生进位值，所以也会对CF位进行设置。由于有这样的功能，我们就可以对任意大的数据进行加法运算。

例如：

编程，计算 1E F000 1000H + 20 1000 1EF0H, 结果放在ax(最高16位），bx(次高16位），cx(低位16位）中。

计算分3步进行：

（1）先将低16位相加，完成后，CF中记录本次相加的进位值；

（2）再将次高16位和CF(来自低16位的进位制)相加，完成后，CF中记录本次相加的进位值；

（3）最后高16位和CF（来自次高16位的进位值)相加，完成后，CF中记录本次相加的进位值。

程序如下。

mov ax, 001EH

mov bx, 0F000H

mov cx, 1000H

add cx, 1EF0H

adc bx, 1000H

adc ax 0020H

sbb指令

sbb是带借位减法指令，它利用了CF位上记录的借位值。

指令格式：sub操作对象1，操作对象2

功能：操作对象1 = 操作对象1 - 操作对象2 - CF

比如指令 sbb ax, bx 实现的功能是： (ax) = (ax) - (bc) - CF

sbb指令执行后，将对CF进行设置。利用sbb指令可以对任意大的数据进行减法运算。比如，计算003E1000H - 00202000H，结果放在ax,bx中，程序如下：

mov bx, 1000H

mov ax, 003EH

sub bx, 2000H

sbb ax, 0020H

sbb和adc是基于同样的思想设计的两条指令，在应用思路上和adc类似。

cmp指令

cmp是比较指令，cmp的功能相当于减法指令，只是不保存结果。cmp指令执行后，将对标志寄存器产生影响。其他相关指令通过识别这些被影响的标志寄存器位来得知比较结果。

cmp指令格式：cmp 操作对象 1，操作对象2

功能：计算操作对象1 -操作对象2但并不保存结果，仅仅根据计算结果对标志寄存器进行设置。

比如，指令cmp ax,ax，做（ax) - (ax)的运算，结果为0，但并不在ax中保存，仅影响flag的相关各位，指令执行后：zf = 1, pf = 1, sf = 0, cf = 0, of = 0.

下面指令：

mov ax, 8

mov bx，3

执行后：(ax) = 8, zf = 0, pf = 1, sf = 0, cf = 0, of = 0.

其实，我们通过cmp指令执行后，相关标志位的值就可以看出比较的结果。

无符号数比较

cmp ax, bx

如果(ax) = (bx) 则（ax) - (bx) = 0,所以：zf = 1;

如果(ax) $\text{[math]}$ (bx) 则（ax) - (bx) = 0,所以：zf = 0;

如果(ax)<(bx) 则（ax) - (bx)将产生借位，所以：zf = 1;

如果(ax) $\text{[math]}$ (bx)则 (ax) - (bx)不必借位，所以：cf = 0;

如果(ax)＞(bx)则(ax) - (bx)既不必借位，结果又不为0，所以：cf = 0并且zf = 0;

如果(ax) $\text{[math]}$ (bx) 则(ax)-（bx)即可能借位，结果可能为0，所以:cf = 1或zf =1.

现在我们可以看出比较指令的设计思路，即:通过做减法运算，影响标志寄存器，标志寄存器的相关位记录了比较结果。

即:cmp ax, bx

执行后：；

zf = 1,说明（ax）=（bx)

zf = 0,说明（ax) $\text{[math]}$ （bx)

cf = 1,说明 (ax) <（bx)

cf = 0,说明 (ax) ≥ (bx)

cf = 0 && zf = 0, 说明（ax) > (bx)

cf = 1或 zf = 1，说明(ax) ≤(bx)

有符号数比较

cmo ah, bh

zf = 1,说明（ah）=（bh)

zf = 0,说明（ah) $\text{[math]}$ （bh)

sf = 1&& of = 0 （ah) < (bh)

// of = 0,说明没有溢出，逻辑上真正结果正负＝实际结果正负；

sf = 1, 而of = 1 (ah) > (bh)

//of = 1, 说明有溢出，如果因为溢出导致了结果为负，那么逻辑上真正的结果必然为正

sf = 0, of = 1 （ah) < (bh)

//of = 1, 说明有溢出，如果因为溢出导致了实际结果为正，那么逻辑上真正的结果必然为负。

sf = 0, of = 0 (ah)≥(bh)

单纯地考查sf的值不可能知道结果的正负。因为sf记录的是ah中的8位二进制信息所表示的数据的正负。cmp, ah, bh执行后，sf记录的是（ah) - (bh)所得到的8位结果数据的正负。

虽然这个结果没有在我们能够使用的寄存器或内存单元中保存，但是在指令执行的过程中，它暂存在CPU内部的暂存器中。

所得到的相应结果的正负，并不能说明，运算所应该得到的结果的正负。这是因为在运算的过程中可能发生溢出。如果有这种情况发生，那么，sf的值就不能说明任何问题。比如：

mov ah, 22H

mov bh, 0A0H

sub ah, bh

结果 sf = 1，运算实际得到的结果是(ah) = 82H,但是在逻辑上，运算所应该得到的结果是：34 -（-96） = 130. 就是因为130这个结果作为一个有符号数超出了-128~127这个范围，在ah中不能表示，而ah中的结果被CPU当作有符号数解释位-126。而sf被用来记录这个实际结果的正负，所以sf = 1。但是sf = 1不能说明在逻辑上，运算所得到的正确结果的正负。

又比如：

mov ah 08AH

mov bh,070H

cmp ah,bh

结果 sf = 0，运算(ah) - (bh)实际得到的结果是1AH，但是在逻辑上，运算所应该得到的结果是：(-118) - 112 = -230. sf记录实际结果的正负，所以sf = 0.但sf = 0不能说明在逻辑上，运算所得到的正确结果。

所以。我们应该在考察sf(得知实际结果的正负）的同时考查of（得知有没有溢出），就可以得知逻辑上真正结果的正负，同时就可以知道比较的结果。

检测比较结果的条件转移指令

因为cmp指令可以同时进行两种比较，无符号数比较和有符号数比较，所以根据cmp指令的比较结果进行转移的指令也分为两种，即根据无符号数的比较结果进行转移的条件转移指令(他们检测zf,cf的值)和根据有符号数的比较结果进行转移的条件转移指令(他们检测sf,of和zf的值)

下面是常用的根据无符号数的比较结果进行转移的条件转移指令

指令含义检测的相关标志位

jcxz cx值为0则转移 cx = 0

je 等于则转移 zf = 1

jne 不等于则转移 zf = 0

jb 低于则转移 cf = 1

jnb 不低于则转移 cf = 0

ja 高于则转移 cf = 0且 zf = 0

jna 不高于则转移 cf = 1或zf = 1

这些指令比较常用，他们都很好记忆，他们的第一个字母都是j，表示jump;后面的字母表示意义如下。

e: 表示equal

ne:表示not equal

b：表示below

nb:表示not below

a:表示above

na:表示not above

比如：

编程，统计data段中数值为8的字节的个数，用ax保存统计结果

data段的8个字节如下：

data segment

db 8, 11, 8, 1, 8, 5, 63,38

data ends

程序如下：

    mov ax, data
    mov ds, ax
    mov bx, 0                                      ;ds:bx指向第一个字节
    mov ax, 0                                      ；初始化累加器
    mov cx , 8
    s: cmp byte ptr [bx], 8                   ；和8进行比较
    jne next                                          ；如果不相等转到next。继续循环
    inc ax                                              ；如果相等就将计数值＋1
    next: inc bx
    loop s                                            ;程序执行后:（ax) = 3
    这个程序也可以这样写：
    mov ax, data
    mov ds, ax
    mov bx, 0                                      ;ds:bx指向第一个字节
    mov ax, 0                                      ；初始化累加器
    mov cx , 8
    s: cmp byte ptr [bx], 8                   ；和8进行比较
    je ok                                               ;如果相等转到ok
    jmp short next                               ；如果不相等就转到next。继续循环
    ok:inc ax                                         ；如果相等就将计数值＋1
    next:inc bx
    loop s

比起第一个程序，他直接遵循了“等于8则计数+1”的原则，用je指令检测等于8的情况，但是没有第一个程序精简。第一个程序用jne检测不等于8的情况，从而间接检测等于8的情况。要注意在使用cmp和条件转移指令时的这种编程思想。

DF标志和串传送指令

flag的第10位是DF，方向标志位。在串处理指令中，控制每次操作后si,di的增减。

df = 0每次操作后si,di递增；

df = 1每次操作后si,di递减。

串传送指令

格式：movsb

功能:执行movsb指令相当于进行下面几步操作。

（1）（（es）* 16 +（di) ) = （（ds）* 16 +（si) )

(2)如果df = 0则：（si) = (si) + 1

(di) = (di) + 1

如果df = 1则：（si) = (si) - 1

(di) = (di) - 1

movsb的功能是将ds:si指向的内存单元中的字节送入es:di中，然后根据标志寄存器df位的值，将si和di递增或递减

格式：movsw

movsw的功能是将ds:si指向的内存单元中的字送入es:di中，然后根据标志寄存器df位的值，将si和di递增2或递减2

movsb和movsw进行的是串传送操作中的一个步骤，一般来说，movsb和movsw都和rep配合使用，格式如下：

rep movsb

用汇编语法来描述rep movsb的功能就是：

s:movsb

loop s

可见，rep的作用是根据cx的值，重复执行后面的串传送指令。由于每执行一次movsb指令si和di都会递增或递减指向后一个单元或前一个单元，则rep movsb就可以循环实现(cx)个字符的传送。

由于flag的df位决定着串传送指令执行后，si和di改变的方向，所以CPU应该提供相应的指令来对df位指令进行设置，从而是程序员能够决定传送的方向。

8086CPU提供下面两条执行对df位进行设置。

cld指令：将标志寄存器的df位置0

std指令：将标志寄存器的df位置1

编程，用串传送指令，将data段中的第一个字符串复制到它后面的空间中。
data segment
    db 'Welcome to masm!'
    db  16 dup(0)
data ends
我们分析一下一下，使用串传送指令进行数据的传送，需要给它提供一些必要的信息，它们是：
1 传送的原始位置：ds:si;
2 传送的目的位置：es:di；
3 传送的长度：cx;
4 传送的方向：df;
在这个问题中，这些信息如下。
1 传送的原始位置：data:0;
2 传送的目的位置：data：0010；
3 传送的长度：16；
4 传送的方向：因为正方向传送（每次串传送指令执行后，si和di递增）比较方便，所以设置df = 0。

mov ax, data
mov ds, ax
mov si, 0                    ;ds:si指向data : 0
mov es ,ax
mov di, 16                   ;es:di指向data : 0010
mov cx, 16                   ;(cx) = 16,rep循环16次
cld                          ;设置df = 0, 正向传送
rep movsb
