磁盘

目录

一、物理硬盘的基本结构

1、对磁道、扇区的划分理解：

二、磁盘读写

  1、磁盘的读写

 2、磁盘调度

     a、先来先服务FCFS

       b、短距离优先服务

        c、单向扫描法：

        d、双向扫描法：

        e、电梯调度法：

3、旋转调度：

---

一、物理硬盘的基本结构

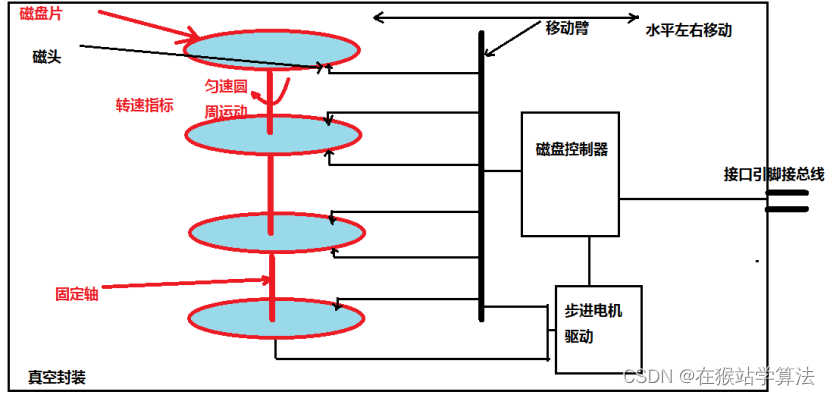

移动头磁盘物理结构示意图

注意：图中盘片的最顶面和最低面没有磁头。

磁头是对磁盘盘面上存储的信息进行读写的物理器件。

单独拿出一个盘片来分析，每个盘面（正反面均存储信息，除最顶和最底面外）

柱面是一个圆柱体里面的每个带磁头的盘面所构成的

1、对磁道、扇区的划分理解：

信息存储是以扇区为基本单位的，是一个一个扇区存储的。

一个扇区的存储的信息量大小为512bite=0.5kb。

柱面：磁头不动时，中心固定轴转一圈，所有磁头下形成磁道构成一个柱面。

一个盘面被划分为n个磁道，则磁盘有n个柱面。

磁盘的信息存储是一个一个柱面存储的，同一个柱面里面是一个一个磁道存储的，同一磁道里面是一个一个扇区存储的，所有，磁盘存储的物理地址结构组成为：

柱面号

磁道号/磁头号

扇区号

• 用户角度地址：逻辑地址--->逻辑扇区号（一个一个柱面编号，同一柱面一个一个磁道编号，同一磁道一个一个扇区编号）

例：100个磁道/盘面,100个扇区/磁道，共20个盘片

容量计算：一个柱面磁道数：18（0..17）个磁道，柱面数:100(0..99)，100(1..100)扇区数/道

编号：

柱面                磁头                扇区

0                        1                   1~100

0                        2                   101~200

                          ...

0                        17                  1701~1800

1                         0                    1801~1900

                           ...

总容量计算：100*18*100*0.5k=90M

        信息存储时一般是先存储外围柱面后存储里面柱面，最重要信息存储在外围柱面，编号从外围柱面开始。

二、磁盘读写

  1、磁盘的读写

 逻辑扇区号-->磁盘物理地址结构（柱面号、磁头好、扇区号）

磁盘读写时是先定位柱面，再确定磁头，之后转到盘片，盘面上要读写的扇区转到磁头下后开始读写，磁头在该扇区上滑过后即完成磁盘本次扇区读写。

因为移动臂的移动属于机械运动，花费时间较长;磁头的选择是采取光电开关，速度很快，可以忽略不计，中心轴是匀速高速圆周运动（磁盘转速），寻找定位扇区时间是移动臂移动时间的10分之一左右，扇区定位好后就是完成数据的读写及传送时间（传送到数据缓冲区）

• 寻道时间
• 延迟时间
• 传输时间

假设：转速：R转/分钟，则磁头转一圈的时间：（1/R ）*60 秒

假设：M扇区/磁道，则一个扇区的读写时间：（1/（R*M） ）*60 秒

 2、磁盘调度

        在某个时间段，存在多个磁盘服务请求者，如何选择请求者服务顺序使得完成所有服务所花费的时间尽量少（提高磁盘的读写效率，提高程序的执行速度），选择方案为磁盘调度算法。

磁盘调度首先考虑移臂调度，之后考虑旋转调度。

 常见的移臂调度：

     a、先来先服务FCFS

         排队思路：先来先进行服务采取队列进行排队实现

               缺点：没有考虑移动臂移动需花费大量时间

          基本不采用

       b、短距离优先服务

            思路：  选择距离当前磁头位置最近的服务请求服务。

缺点：

• 可能选中的请求不在磁头运动方向上，导致磁盘转向，而磁盘转向需花费额外时间
• 可能存在某个请求长时间得不到响应，产生饥饿现象。

• 例：由4个请求，分别请求磁盘资源。  A（1，0，10），B（8，2，10），C（5，3，3），D（4，2，20），括号内的数字为请求的资源所在的磁盘位置（柱面号，磁道号，扇区号）；此时磁头在3号磁道，运动方向由里向外。

FCFS：磁头移动顺序：3-->1-->8-->5-->4，A-->B-->C-->D,共2+7+3+1=13个距离

短距离优先：磁头移动顺序：3-->4-->5-->8-->1，D-->C-->B-->A,共1+1+3+7=12个距离

•         c、单向扫描法：

  •         思路：磁头固定从磁盘外向内移动，移动过程中碰到请求的柱面时为其服务，磁头移动到最后时再直接返回至起始位置再重新开始扫描，在其返回过程中不进行扫描。
    •         缺点：1、在无请求服务时，磁头继续运动；
      •                   2、在磁头运动时，请求出现在磁头移动过的柱面里，此时不会对其进行服务，只能等待下一次扫描。

        d、双向扫描法：

        思路：同单向扫描法，但在其返回过程中继续由里向外扫描。里-->外-->里-->外...，不断进行

        e、电梯调度法：

        类似电梯运作方式，磁头从外向里扫描，遇到请求即为其服务；若运动方向无请求且反方向有请求则磁头反向为其服务；若没有请求则磁头停留在最后请求服务的位置，直到新的请求发生。

3、旋转调度：

        当多个请求者其访问地址存在相同的柱面时需要考虑旋转调度，也就是选择扇区问题。

扇区的读写：每次只可以一个磁头对扇区进行读写。

当有若干等待进程请求访问磁盘上的信息时，旋转调度应该考虑以下情况：

1，进程请求访问的是同一磁道上的不同编号的扇区；

2，进程请求访问的是不同磁道上的不同编号的扇区；

3，进程请求访问的是不同磁道上具有相同编号的扇区。

        对于1，2，总是让首先到达读写磁头位置下的扇区先进行传送操作；对于3，可以任选一个读写磁头位置下的扇区进行传送操作。

例：有4个请求，A（1，0，10），B（1，2，10），C（1，3，3），D（1，2，20）其柱面相同，优先选择哪个扇区？

处理策略：谁先转到磁头下就先为谁服务，若遇到不同磁头对同一扇区进行读写，则任选一个进行读写。

假设：有100个扇区/磁道，当前磁头转到1号扇区，则按照以下方式进行旋转：

1-->2-->3-->4-->5-->…-->100-->1-->2-->3-->4-->...

对上述例子的处理顺序为：

C-->A-->D-->B/C-->B-->D-->A

因为A,B都在10号扇区，磁头一次只能读取一个请求。
