计算机网络-实验3：数据链路层-VLAN

实验报告3 三层交换机的配置

实验目的：配置三层交换机的路由功能，实现不同VLAN之间通信

          交换机是即插即用型设备，交换机接口无需配置IP信息。

          但:若启动交换机为三层工作模式，必须像配置路由器一样,

          配置接口IP地址，实现VLAN（不同子网）之间的数据传输。

任务1、在同一交换机上构建2个VLAN

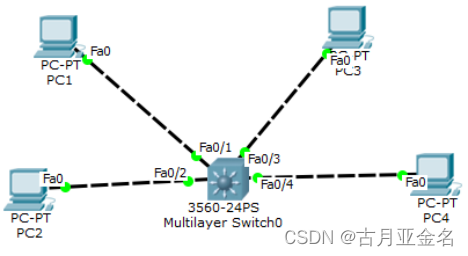

——按以下实验拓扑图建立模拟网络。

——配置PC1、PC2、PC3、PC4的IP地址和子网掩码

     PC1：192.168.11.11          255.255.255.0

     PC2：192.168.11.22          255.255.255.0

     PC3：192.168.22.33          255.255.255.0

     PC4：192.168.22.44          255.255.255.0

 ——测试PC1、PC2、PC3、PC4之间的连通情况（使用ping 命令）

问：PC1与PC2；PC3与PC4分别能连通吗？PC1、PC2与PC3、PC4能连通吗？

答： PC1与PC2；PC3与PC4分别能连通，PC1、PC2与PC3、PC4不能连通。

问：四台主机都连在同一台交换机上，为什么有的不能连通？

答：  因为PC1和PC2是一个广播域，而PC3和PC4是另一个广播域。

任务2、配置三层交换机上的路由功能（方法一：通过VLAN ip做网关）

——在三层交换机上创建两个VLAN（VLAN1、VLAN2）

switch> enable

switch# config terminal

switch(config)# hos LINNAN //用自己的姓名拼音命名交换机

LINNAN(config)# vlan 1 //创建VLAN 1

LINNAN(config)# exit

       LINNAN(config)# vlan 2 /创建VLAN 2

LINNAN(config)# exit

——设置vlan1、vlan2的IP地址

LINNAN (config)# interface vlan 1

LINNAN (config-if)# ip address 192.168.11.1 255.255.255.0

LINNAN (config-if)# no shutdown

LINNAN (config-if)# exit

LINNAN (config)# interface vlan 2

LINNAN (config-if)# ip address 192.168.22.1 255.255.255.0

LINNAN (config-if)# no shutdown

LINNAN (config-if)# exit

LINNAN(config)#

——将交换机的F0/1、F0/2端口加入VLAN 1，F0/3、F0/4端口加入VLAN 2。

     注意：交换机每个接口连接的不同PC机！看实验图！

LINNAN (config)# interface f0/1

LINNAN (config-if)# switchport access vlan 1

LINNAN (config-if)# exit

LINNAN (config)# interface f0/2

LINNAN (config-if)# switchport access vlan 1

LINNAN (config-if)# exit

LINNAN (config)# interface f0/3

LINNAN (config-if)# switchport access vlan 2

LINNAN (config-if)# exit

LINNAN (config)# interface f0/4

LINNAN (config-if)# switchport access vlan 2

LINNAN (config-if)# exit

LINNAN (config)#

——给PC1、PC2、PC3、PC4 设置默认网关

     PC1、PC2：默认网关：192.168.11.1

     PC3、PC4：默认网关：192.168.22.1

——在三层交换机上开启路由功能

    LINNAN (config)#ip routing

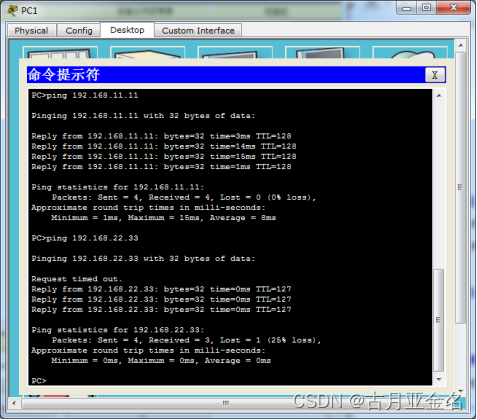

——测试PC1、PC2与PC3、PC4之间的连通情况（使用ping 命令）

问：PC1、PC2与PC3、PC4能连通吗？

答：   PC1、PC2与PC3、PC4能连通。

截图显示交换机CLI窗口配置命令



任务3、配置三层交换机上的路由功能（方法二：通过设置端口为三层工作模式）

——删除任务2中交换机设备，重新连接一台新交换机，其他拓扑图不变。

——配置PC1、PC2、PC3、PC4的IP地址、子网掩码、默认网关。

     PC1：192.168.11.11          255.255.255.0 192.168.11.1

     PC2：192.168.22.22          255.255.255.0 192.168.22.1

     PC3：192.168.33.33          255.255.255.0 192.168.33.1

     PC4：192.168.44.44          255.255.255.0 192.168.44.1

——测试PC1、PC2、PC3、PC4之间的连通情况（使用ping 命令）

问：PC1、PC2、PC3、PC4之间彼此能连通吗？

答：  PC1、PC2、PC3、PC4之间彼此不能连通。

——设交换机的f0/1、f0/2、f0/3、f0/4端口为三层工作模式，并配置IP

switch> enable

switch# config terminal

switch(config)# hos LINNAN //用个人姓名拼音命名交换机

LINNAN(config)# interface f0/1

LINNAN(config-if)# no switchport //将二层接口转换为三层接口

LINNAN(config-if)# ip address 192.168.11.1 255.255.255.0

LINNAN(config-if)# no shutdown

LINNAN(config-if)# exit

LINNAN(config)# interface f0/2

LINNAN(config-if)# no switchport

LINNAN(config-if)# ip address 192.168.22.1 255.255.255.0

LINNAN(config-if)# no shutdown

LINNAN(config-if)# exit

LINNAN(config)# interface f0/3

LINNAN(config-if)# no switchport

LINNAN(config-if)# ip address 192.168.33.1 255.255.255.0

LINNAN(config-if)# no shutdown

LINNAN(config-if)# exit

LINNAN(config)# interface f0/4

LINNAN(config-if)# no switchport

LINNAN(config-if)# ip address 192.168.44.1 255.255.255.0

LINNAN(config-if)# no shutdown

LINNAN(config-if)# exit

——在三层交换机上开启路由功能

LINNAN(config)#ip routing

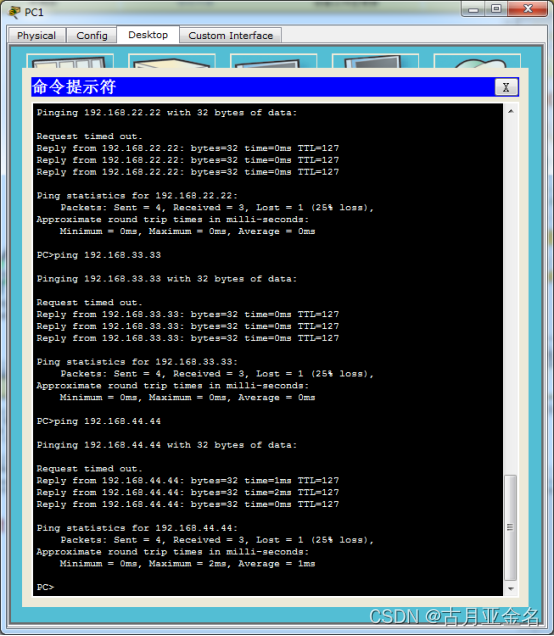

——测试PC1、PC2、PC3、PC4之间的连通情况（使用ping 命令）

问：PC1、PC2、PC3、PC4之间彼此能连通吗？

答：  PC1、PC2、PC3、PC4之间彼此能连通。

截图显示交换机CLI配置窗口
