光纤相关介绍

光纤的结构

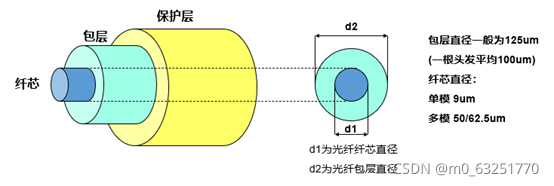

光纤是光导纤维的简称，其结构如图：内层为纤芯，折射率较高，用来传输光；中间层为包层，折射率较低，与纤芯一起形成全反射条件；最外层为保护层，用来保护光纤。

光纤的分类

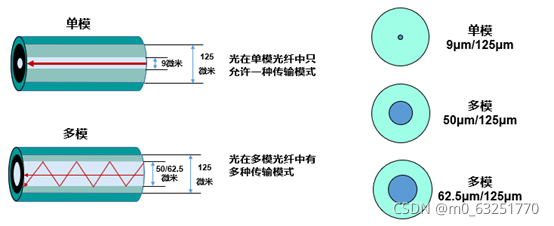

按光纤中传输的模式数量，可以将光纤分为单模光纤(Single Mode Fiber，SMF)和多模光纤(Multi-Mode Fiber，MMF) 。

光波长

光的本质是电磁波，而人们可见的光波则是电磁波频谱中很小的一个波段，它的波长范围在380 nm 到780 nm 之间。光纤通信的波长在800nm～1800nm之间，属于红外波段，将800nm～900nm称为短波长，1000nm～1800nm称为长波长。但截止目前，光纤中最常用的波长是850nm、1310nm和1550nm。

光纤通信工作波段

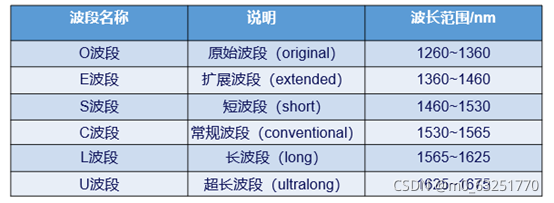

当前运用的单模光纤传输带宽可以从1260nm到1675nm，共有415nm宽度。一般把这415nm宽度划分成O、E、S、C、L、U六个波段，具体划分方法如下：

当前各国光纤通信大都运用在C与L波段，而且仅使用其中的一小部分，还有大部分频率未曾使用。

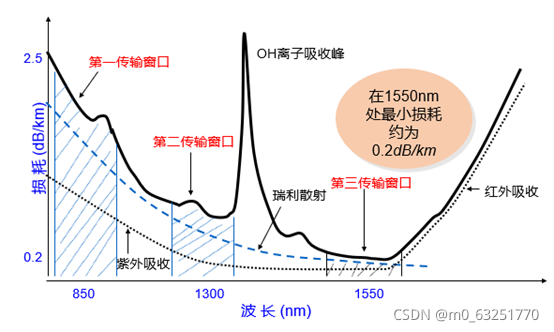

光纤通信的三个“窗口”

1. 短波长窗口，波长为850nm
2. 长波长窗口，波长为1310nm和1550nm
3. 在850nm波长处，损耗约为2dB/km；在1310nm波长处损耗为0.35dB/km；在1550nm波长 处，损耗可降至0.20dB/km。

光纤的损耗

• 光纤损耗是光纤传输的重要指标，对光纤通信的传输距离有决定性的影响。通信中习惯上用单位dB来表示光纤的损耗。
• 光纤损耗系数：每公里光纤对光信号功率的衰减值。单位：dB/km

在1310nm窗口，G.652光纤的损耗系数为0.3~0.4dB/km

在1550nm窗口，G.652光纤的损耗系数为0.17~0.25dB/km

• 光纤对光信号产生衰减的原因很多，主要有：吸收衰减，包括杂质吸收和本征吸收；散射衰减，包括线性散射、非线性散射和结构不完整散射等；其它衰减，包括微弯曲衰减等。其中最主要的是杂质吸收引起衰减。
