数字逻辑电路---常见的触发器

已于 2023-05-23 00:32:30 修改
阅读量1k 收藏 12
点赞数 2
分类专栏： 数字逻辑与EDA设计 文章标签： 单片机
于 2023-05-14 15:58:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_63388363/article/details/130668248
版权
文章详细介绍了基本的RS触发器，包括其低电平有效和高电平有效两种形式，以及时钟RS触发器的工作原理。接着讨论了D触发器和边沿D触发器，重点在于它们的逻辑符号、功能表和特性方程。JK触发器和边沿JK触发器的差异也得到了阐述。此外，文章还提到了T触发器和主从JK触发器，分析了它们的状态转换和特性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

触发器

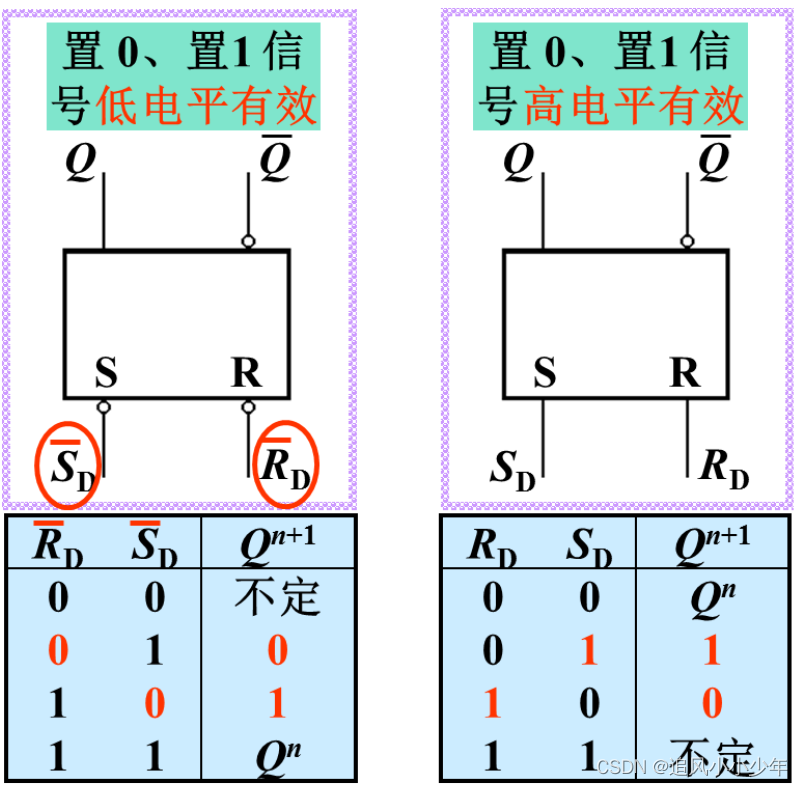

基本RS触发器

  • 分为低电平有效还是高电平有效两种
  • 逻辑符号和功能表
    在这里插入图片描述

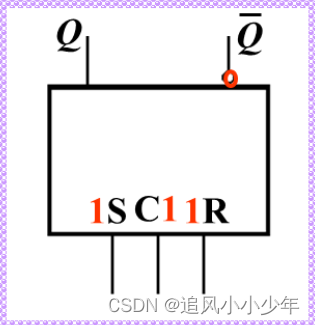

时钟RS触发器

  • 时钟CP = 1 期间有效，时钟CP = 0 时状态不定

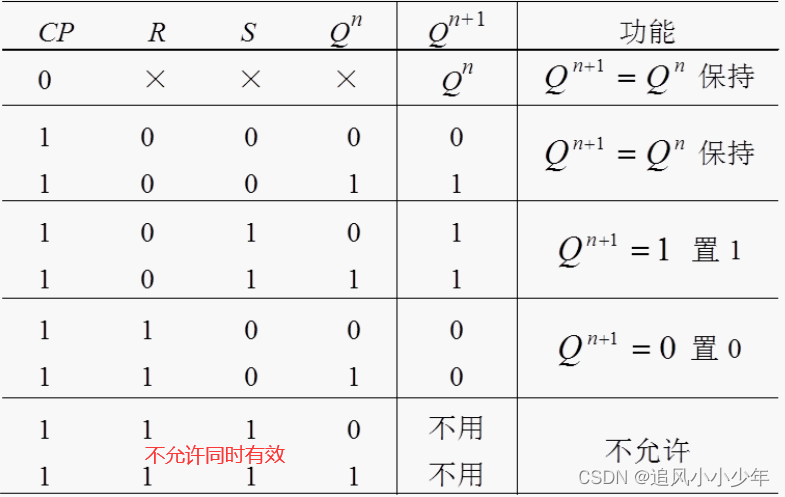

  • 功能表：在这里插入图片描述

  • 逻辑符号：
    在这里插入图片描述

  • 特性方程：在这里插入图片描述

时钟D触发器

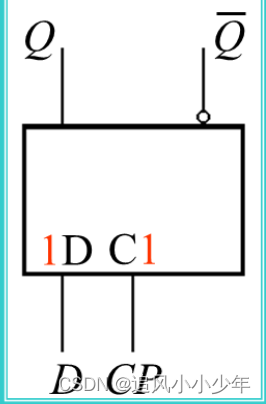

  • 逻辑符号
    在这里插入图片描述

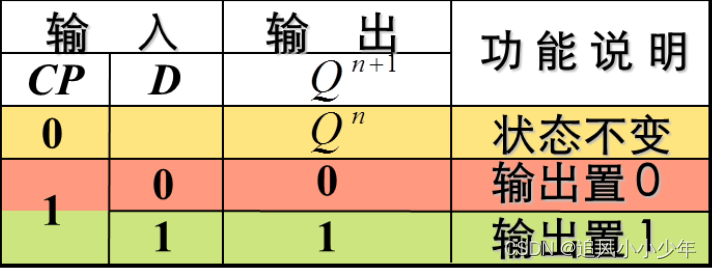

  • 功能表
    在这里插入图片描述

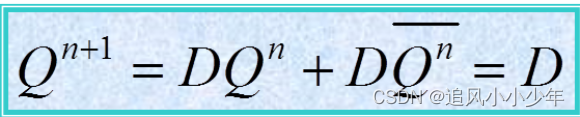

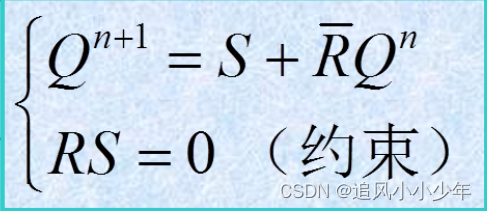

  • 特性方程
    在这里插入图片描述

边沿D触发器

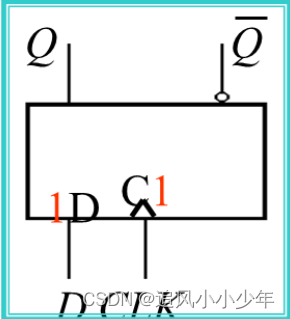

  • 逻辑符号
    在这里插入图片描述

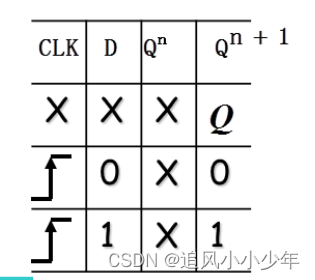

  • 真值表
    在这里插入图片描述

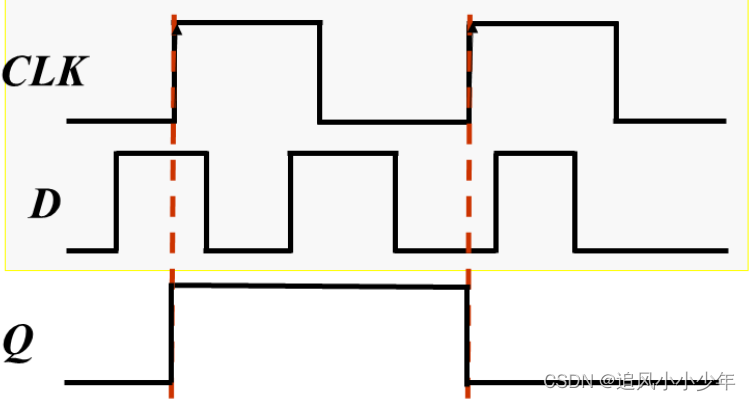

  • 波形图
    在这里插入图片描述

  • 特性方程同上

时钟JK触发器

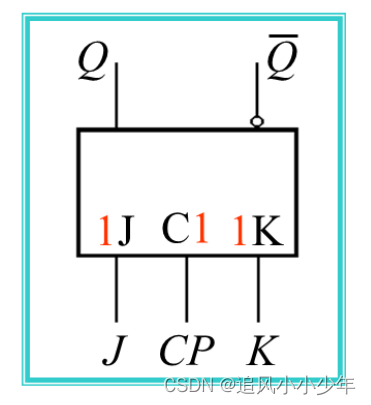

  • 逻辑符号
    在这里插入图片描述

边沿JK触发器

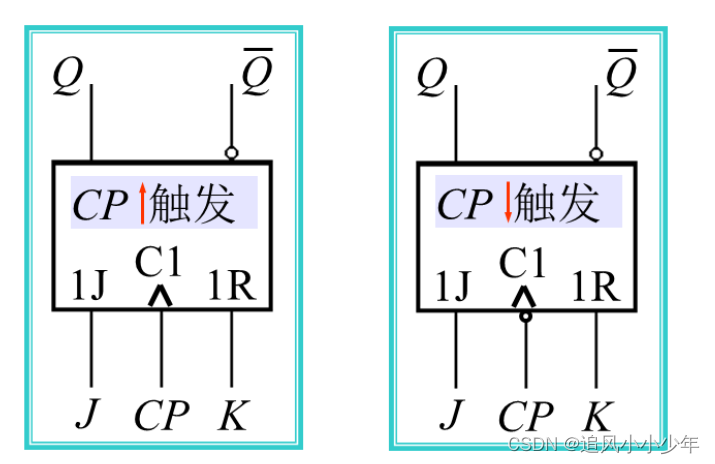

  • 逻辑符号
    在这里插入图片描述

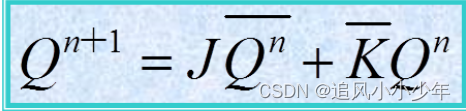

  • 特性方程
    在这里插入图片描述
  • 功能表
    在这里插入图片描述

时钟T触发器

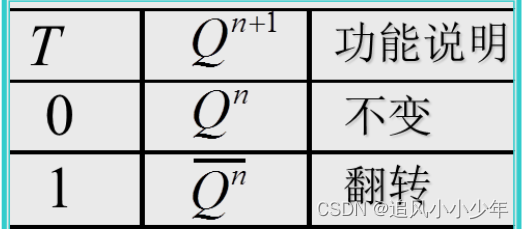

  • 功能表
    在这里插入图片描述

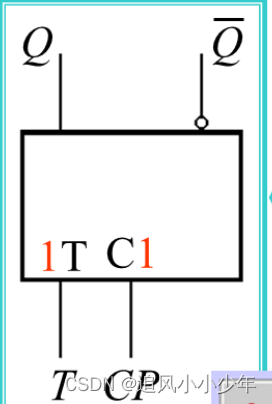

  • 逻辑符号
    在这里插入图片描述

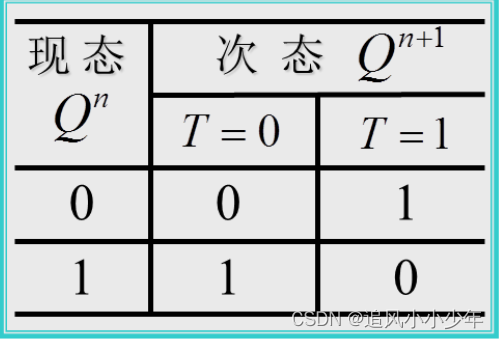

  • 状态表
    在这里插入图片描述

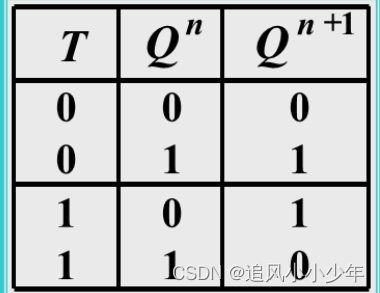

  • 特性表
    在这里插入图片描述

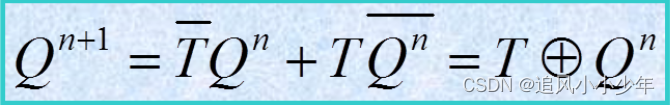

  • 特性方程
    在这里插入图片描述

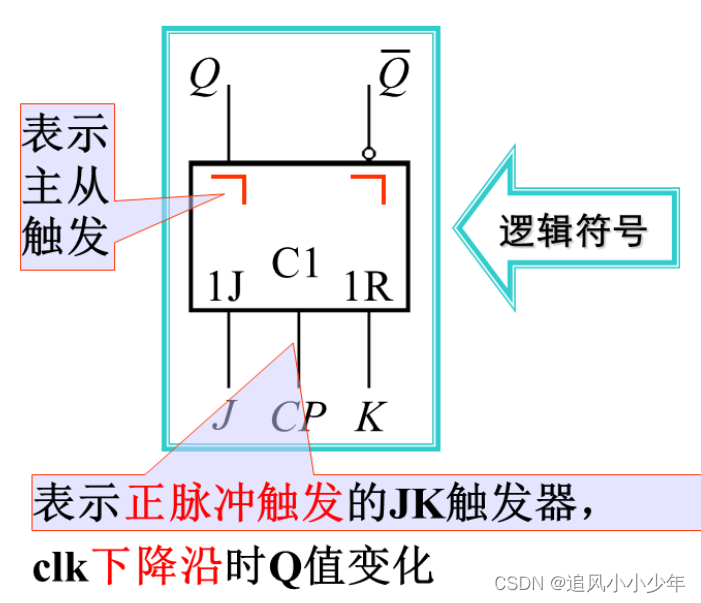

主从JK触发器

  • 逻辑符号
    注意加不加小圆圈
    在这里插入图片描述

  • 特性方程
    在这里插入图片描述
