习题4

7.画出[例 4.2]的图书馆管理系统的 HIPO 图。

[例4.2] 图书馆管理系统功能划分。
图书馆管理系统有许多功能，如读者管理、图书采编、图书流通、图书查询等，每个功能又可分为若干子功能，因而模块结构可以采用树形结构，模块的控制中心是树形结构的根读者只能进入图书查询模块 ; 图书流通部的工作人员只能进入图书流通(借书、还书)模块和读者管理(分为读者的添加、删除和修改 3 个子功能)模块 ;图书采编部的工作人员可以进入图书采购入库、图书编码模块。系统功能由控制中心逐次由上而下进行分解。

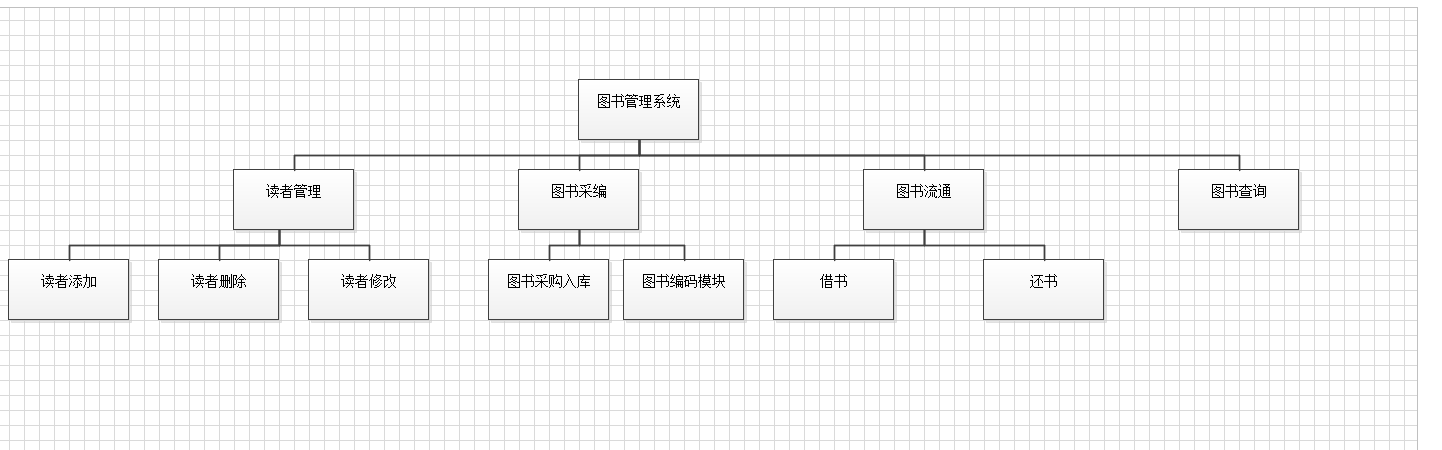

HIPO 图如下：

图如下：**

image-20230612132838379
