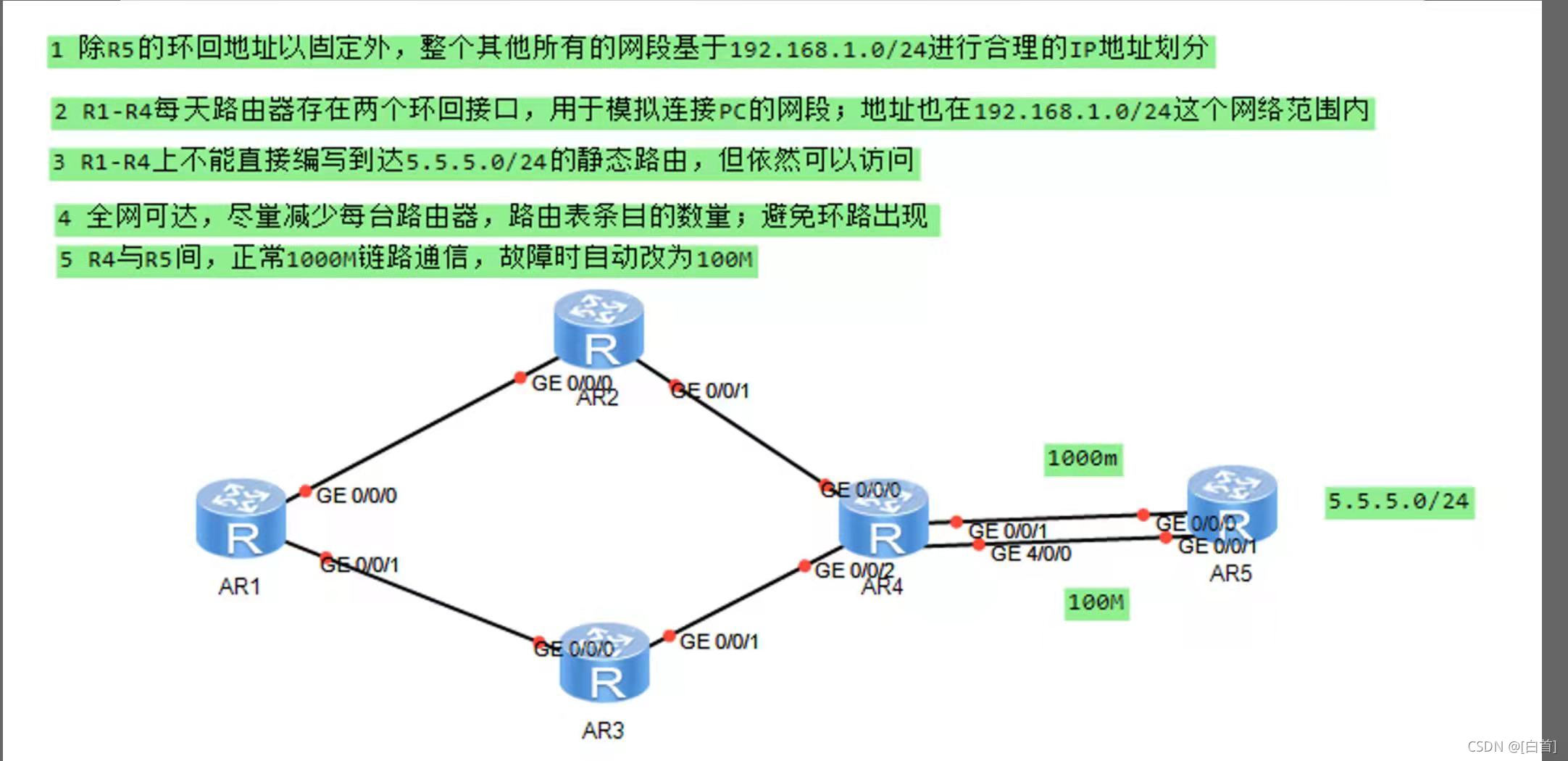

学生作业--静态路由实验

第一步、子网划分

需要多少个网段？

总共需要14段地址

192.168.1.0/24 借4位地址--划分16段地址

192.168.1.0/28

192.168.1.16/28

骨干链路 /30的地址

骨干链路--1段地址 ---划分6段---192.168.1.0/27

192.168.1.0/30

192.168.1.1/30

192.168.1.2/30

192.168.1.4/30

192.168.1.8/30

192.168.1.12/30

192.168.1.16/30

182.168.1.20/30

192.168.1.24/30 ---不用

192.168.1.28/30

R1的环回--1段地址---划分2段---192.168.1.32/27

192.168.1.32/28

192.168.1.48/28

R2的环回--1段地址---划分2段---192.168.1.64/27

192.168.1.64/28

192.168.1.80/28

R3的环回--1段地址---划分2段---192.168.1.96/27

192.168.1.96/28

192.168.1.112/28

R4的环回--1段地址---划分2段---192.168.1.128/27

192.168.1.128/28

192.168.1.144/28

192.168.1.0/24 借三位

192.168.1.0/27

192.168.1.32/27

192.168.1.64/27

192.168.1.96/27

192.168.1.128/27

192.168.1.160/27 ---可以不用

192.168.1.192/27

192.168.1.224/27

192.168.1.0/24 +5

192.168.1.0/29 ---可用地址6个

192.168.1.8/29

1.配置IP地址

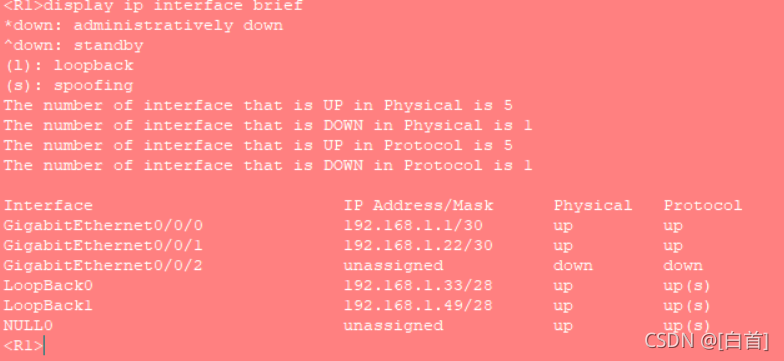

对R1地址分布

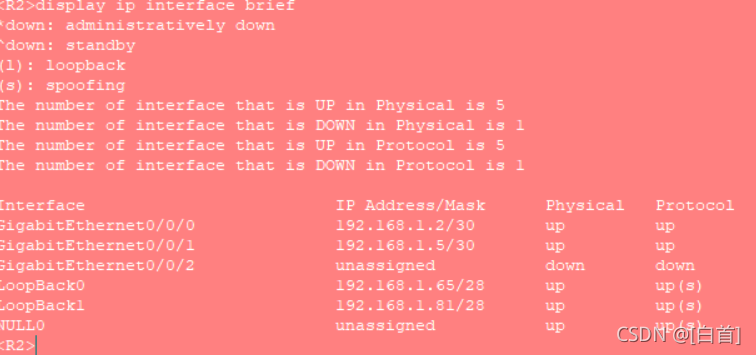

对R2地址分布

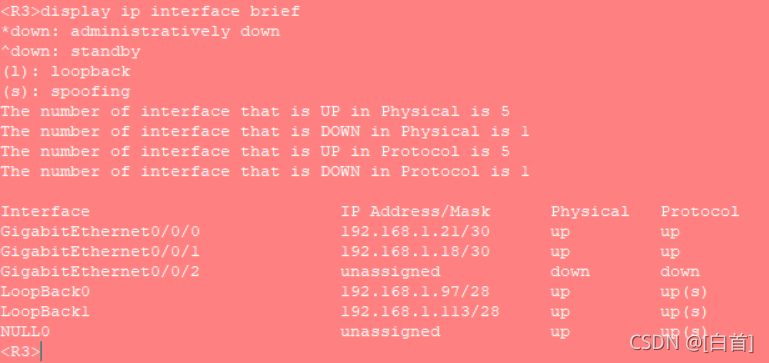

对R3地址分布

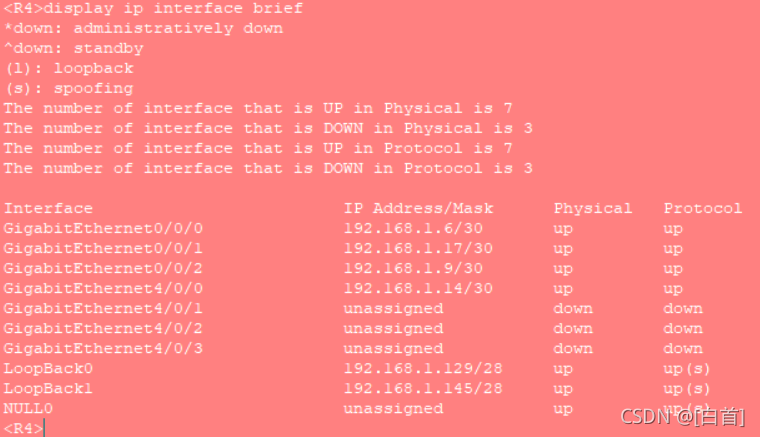

对R4地址分布

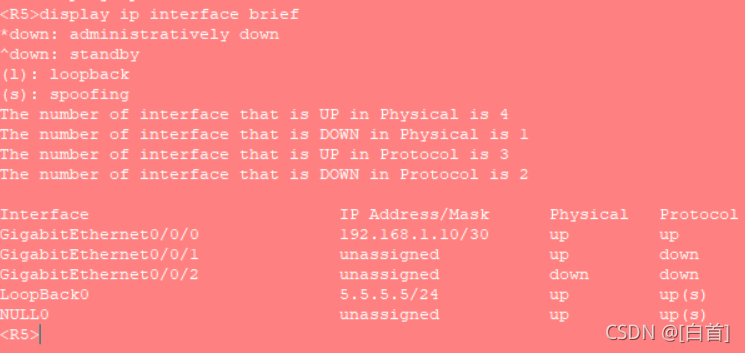

对R5地址分布

2.路由部署

R1的路由

R2的部署

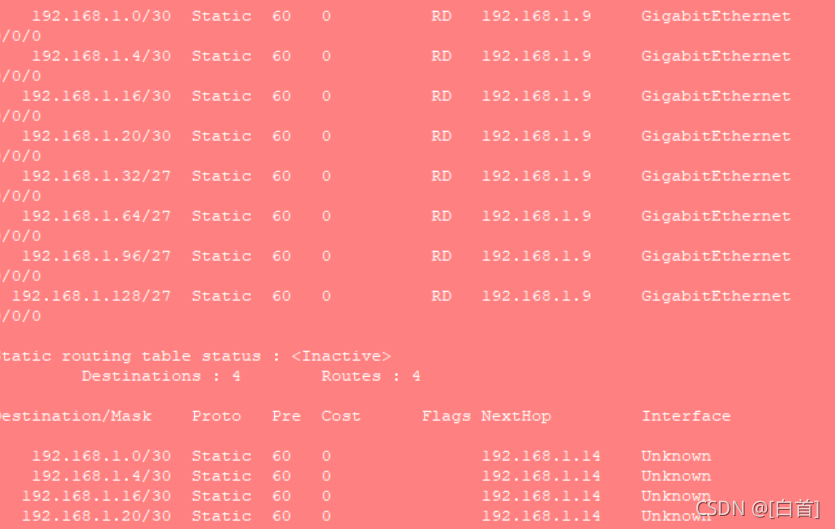

R3的路由

R4的路由

R5的路由

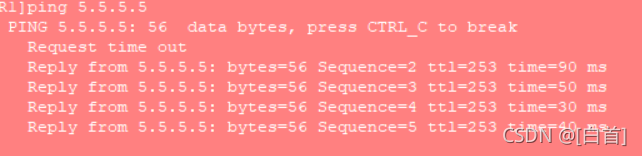

R1与5.5.5.5/24连通性测试

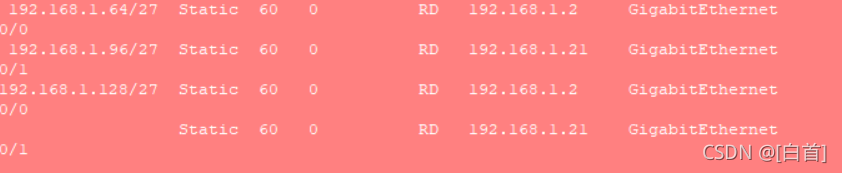

减少路由条目数量—通过汇总实现

防止环路---利用空接口、防环路由

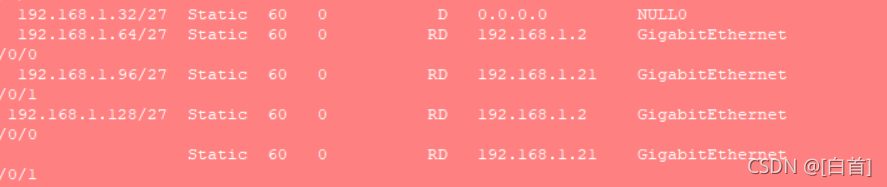

R1

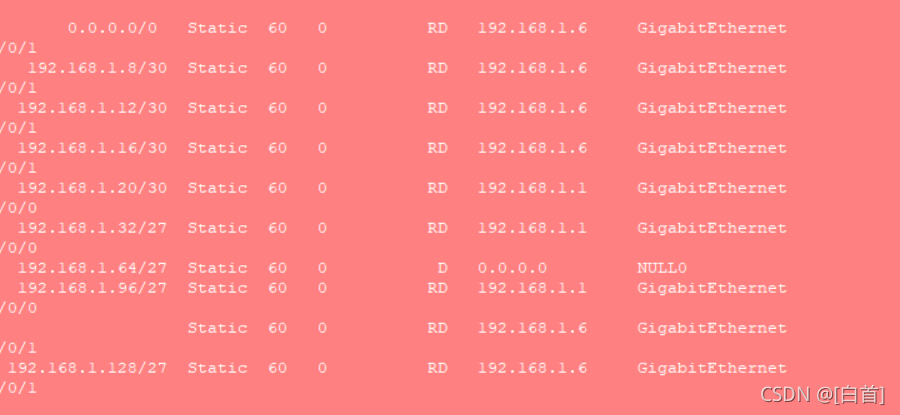

R2

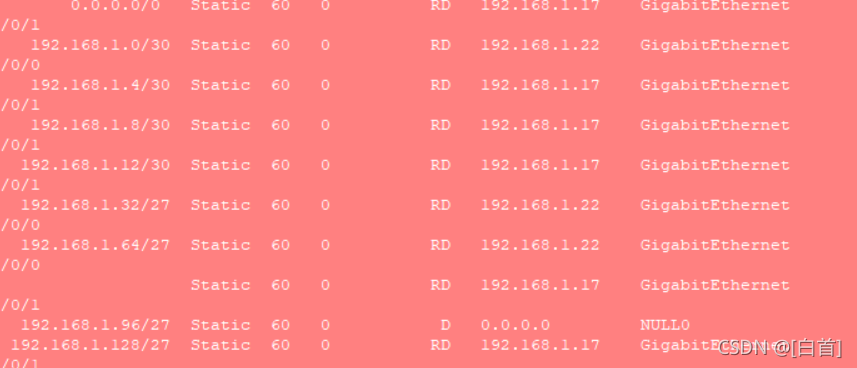

R3

R4

故障时切换—利用浮动静态路由

通过修改百兆链路优先级的方法—改为80

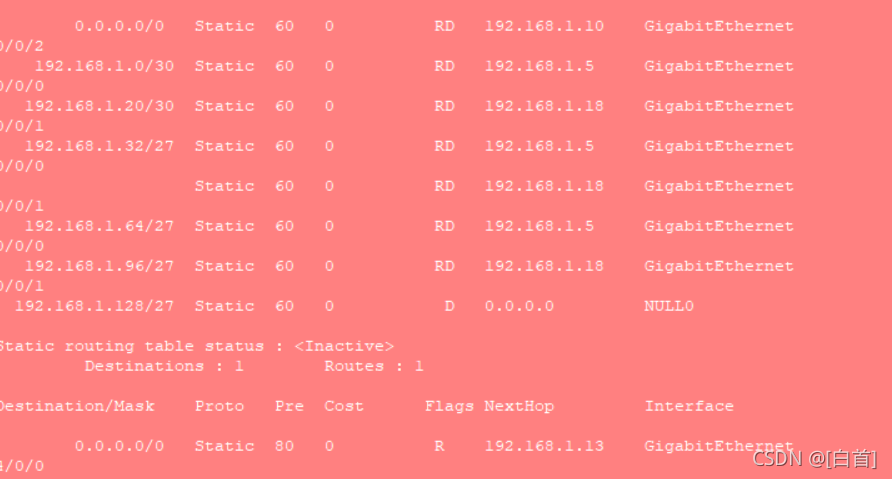

路由表中情况
