1.MAC帧

1.MAC地址

1.在局域网内的主机可以直接通信

2.而标识每一个不同的主机是通过MAC地址所确定的

3.IP是表示去向最终地址的，而MAC地址是用与传输直接的下一个连接的节点

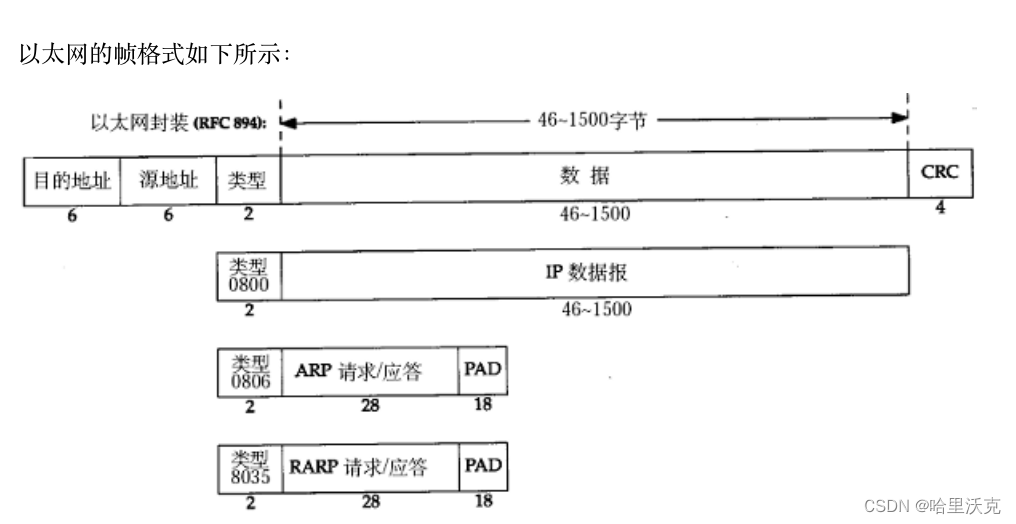

2.MAC帧报头

MAC帧是用于封装MAC地址的报文协议

在局域网中，所有的主机都收到了数据，但是由于mac地址而都在数据链路层中断了，只有mac地址一致的才被确定是需要传输的。

3.资源碰撞

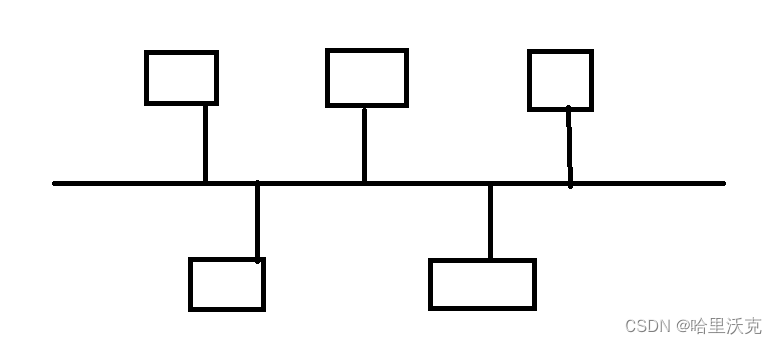

1.那么在局域网中，发送的数据所有的主机都能看见，其实把整个网络看成操作系统，那么传输的数据就是临界资源。这种之间连接的主机，可以直接进行数据传输的区域被称之为临界区

2.数据发送之时，并不是只有两台主机进行交互，而是多台主机进行交互。而不同的主机在同时发送的时候，会出现数据碰撞问题。碰撞的数据就是无效的数据。

3.为了减少数据碰撞的问题，在局域网中出现了一种设备：交换机，它用于缩小碰撞的概率。这样就可以划分出碰撞域。

4.我们在看待网络设备时，应该更加宏观，所谓的网线传输数据其实速度极快，毕竟是光速的，那么数据碰撞的概率其实比较低的。要知道发送数据是有长有短的，我们不能将数据设置的太长，因为一旦过长，所谓的发送中的时间就会加长，碰撞的概率增大，所以MAC帧向上的网络层中IP协议的数据不可以超过1500字节。

5.当然为了减少出现数据碰撞的问题，我们有一些决策来进行减低概率。如：令牌环和以太网

4.MTU

MTU：以太网的最大传输单元

1.对IP协议的影响

1.将较大的IP包分成多个小包, 并给每个小包打上标签;

2.每个小包IP协议头的 16位标识(id) 都是相同的;

3.每个小包的IP协议头的3位标志字段中, 第2位置为0, 表示允许分片, 第3位来表示结束标记

4.到达对端时再将这些小包, 会按顺序重组, 拼装到一起返回给传输层;

5.一旦这些小包中任意一个小包丢失, 接收端的重组就会失败. 但是IP层不会负责重新传输数据

2.对UDP协议的影响

1.一旦UDP携带的数据超过1472(1500 - 20(IP首部) - 8(UDP首部)), 那么就会在网络层分成多个IP数据报.

2.这多个IP数据报有任意一个丢失, 都会引起接收端网络层重组失败. 那么这就意味着, 如果UDP数据报在网络层被分片, 整个数据被丢失的概率就大大增加了

3.对TCP协议的影响

1.TCP的一个数据报也不能无限大, 还是受制于MTU。TCP的单个数据报的最大消息长度, 称为MSS。也就是说，滑动窗口的大小其实是受：MSS，网络拥塞，接收方窗口大小

2.TCP在建立连接的过程中, 通信双方会进行MSS协商.

3.最理想的情况下, MSS的值正好是在IP不会被分片处理的最大长度

3.双方在发送SYN的时候会在TCP头部写入自己能支持的MSS值. 然后双方得知对方的MSS值之后, 选择较小的作为最终MSS. MSS的值就是在TCP首部的40字节变长选项中

2.ARP协议

1.网络传输的本质

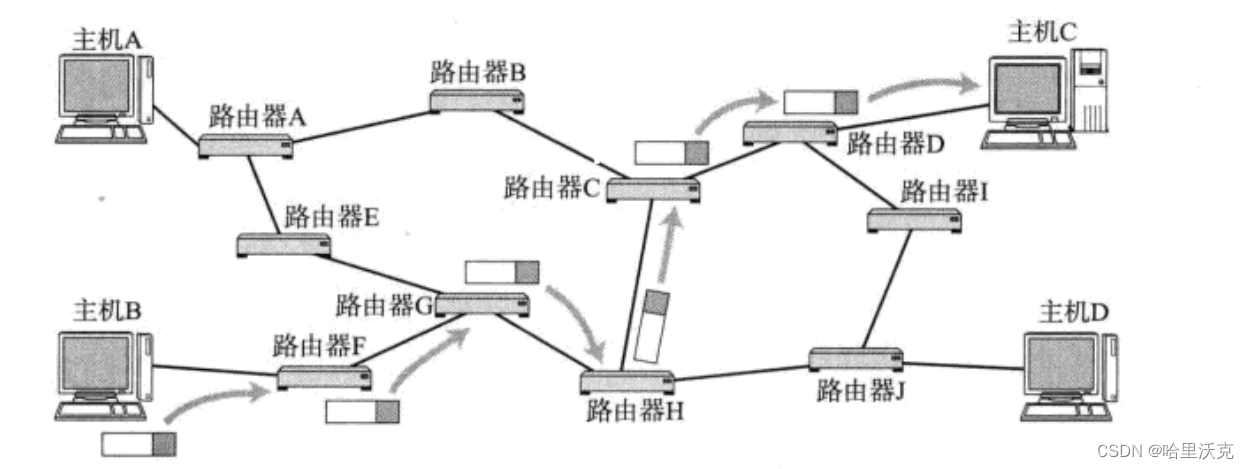

1.所谓的网络传输，就是在一个一个的局域网中传输。而中间的桥梁就是路由器，它分开了两个局域网，却联通了两个局域网。那么在局域网之间传输就需要依靠mac地址。

2.当前的MAC帧协议没有包含mac地址的任何数据，只知道IP地址，那么此时就需要引入ARP协议

2.ARP协议

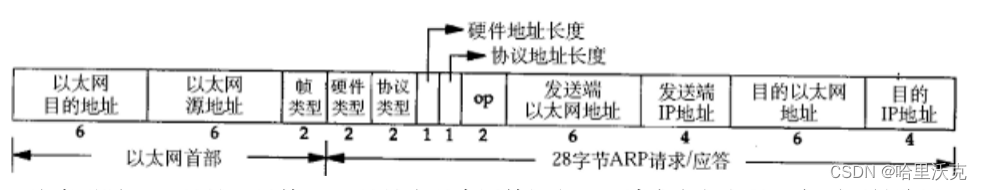

1.以太网目的IP和源IP提供在局域网内部判断是否为自己要接收的依据，帧类型表示MAC帧的类型。这些字段作为以太网的首部。

2.硬件类型指链路层网络类型,1为以太网；协议类型指要转换的地址类型,0x0800为IP地址。硬件地址长度对于以太网地址为6字节;；协议地址长度对于和IP地址为4字节。这些数据基本上是固定不变的

3.op字段为1表示ARP请求,op字段为2表示ARP应答

4.发送端发送时，不知道目的以太网的mac地址，所以全部位设计为F；而发送mac地址是知道的

5.接收应答方返回自己对应的mac地址和对方的目的mac地址

3.APR和MAC帧的关系

可以用这图表示

也就是说，如果想要传输数据，需要先封装ARP协议再对MAC帧进行封装

3.其他协议或技术

1.DNS

1.DNS 是一整套从域名映射到 IP 的系统

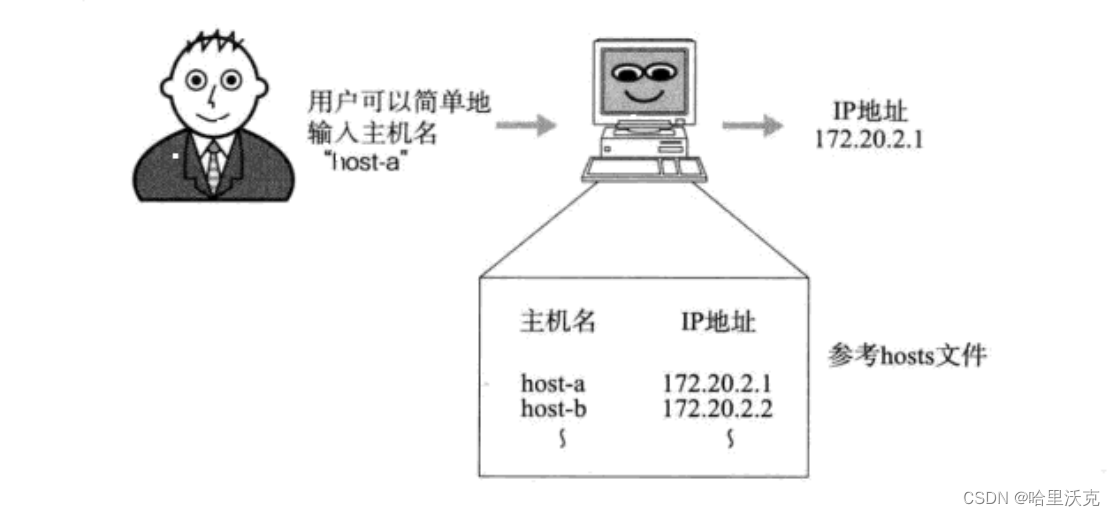

2.TCP/IP 中使用 IP 地址和端口号来确定网络上的一台主机的一个程序，但是 IP 地址不方便记忆。于是人们发明了一种叫主机名的东西, 是一个字符串 , 并且使用 hosts 文件来描述主机名和 IP 地址的关系

有两种方法：

1.通过互连网信息中心来管理这个hosts文件的，即自己的本地存放hosts映射

2.DNS系统：一个组织的系统管理机构, 维护系统内的每个主机的IP和主机名的对应关系；

如果新计算机接入网络, 将这个信息注册到数据库中；用户输入域名的时候, 会自动查询DNS服务器, 由DNS服务器检索数据库, 得到对应的IP地址

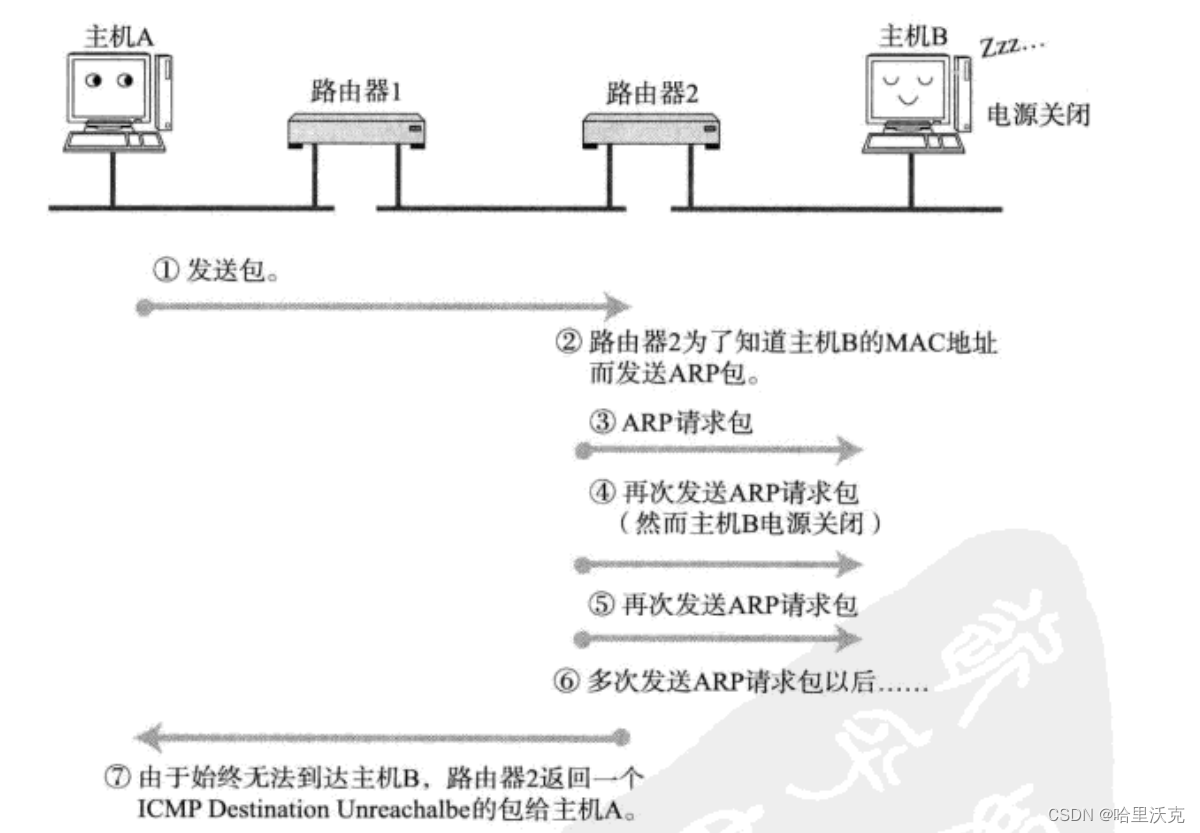

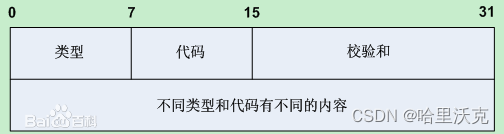

4.ICMP协议

ICMP 协议是一个 网络层协议

一个新搭建好的网络 , 往往需要先进行一个简单的测试 , 来验证网络是否畅通 ; 但是 IP 协议并不提供可靠传输 . 如果丢包了, IP 协议并不能通知传输层是否丢包以及丢包的原因

3.ping命令

1.ping 的是域名, 而不是url，一个域名可以通过DNS解析成IP地址

2.ping命令不光能验证网络的连通性, 同时也会统计响应时间和TTL(IP包中的Time To Live, 生存周期).

3. ping 命令基于 ICMP, 是在网络层 . 而端口号 , 是传输层的内容 . 在 ICMP 中根本就不关注端口号这样的信息

4.NAT技术

NAT

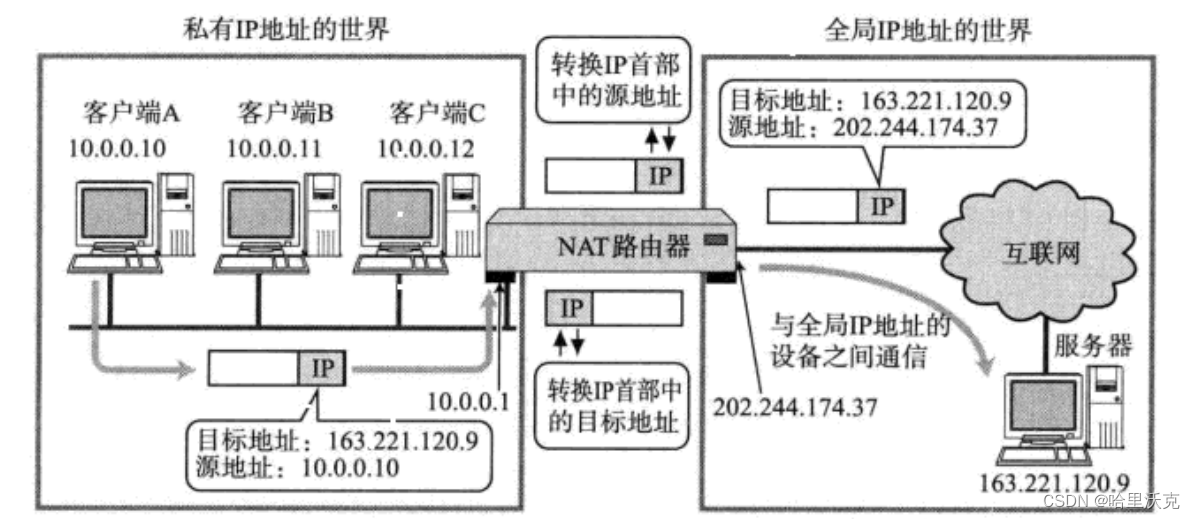

NAT路由器将源地址从10.0.0.10替换成全局的IP 202.244.174.37;

NAT路由器收到外部的数据时, 又会把目标IP从202.244.174.37替换回10.0.0.10;

在NAT路由器内部, 有一张自动生成的, 用于地址转换的表;

当 10.0.0.10 第一次向 163.221.120.9 发送数据时就会生成表中的映射关系

具体原理之前解释过~

NAPT

那么 NAT 路由器如何判定将这个数据包转发给哪个局域网的主机

1. 为了找到之前的地址返回消息，NAT路由器中存储四元组。针对内网：四元组包含内网IP和内网PORT 以及路由器的LAN口IP和LAN口PORT；针对公网：四元组包含公网IP和公网PORT 以及路由器的WAN口IP和WAN口PORT

2.那么当访问特定服务器，NAT路由器会得出转换表，该表存储两份四元组为key值，这样双方都能找到彼此

3.同一个子网下的不同客户端访问相同的服务器，那么该NAT转换表对应的服务器四元组不同的点就在于路由器的WAN口IP地址的PORT不同
