LTspice仿真：二极管稳压器电路5v输出

要求：使用齐纳二极和运算放大器构造输入为9V，输出为5V的稳压器仿真电路。

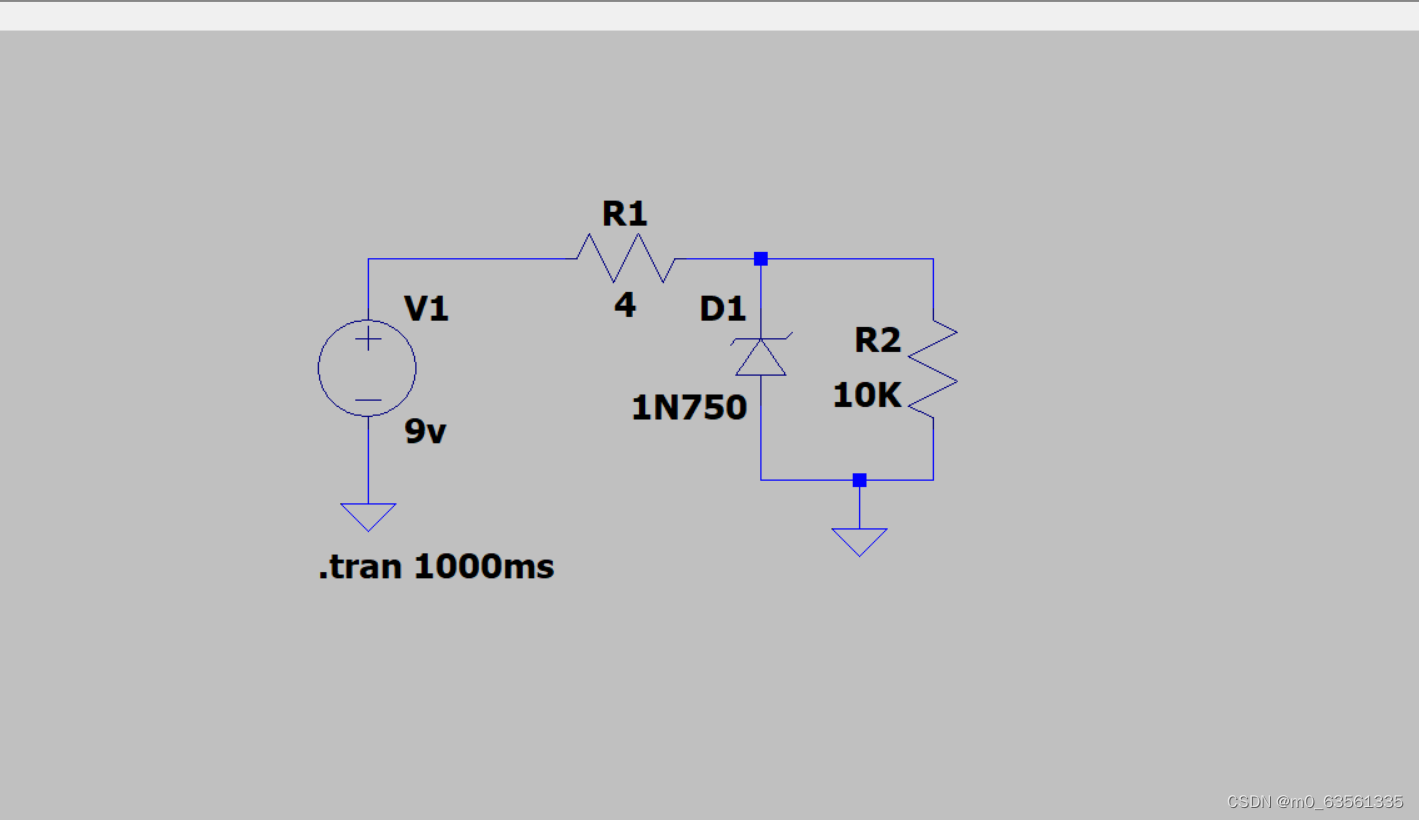

一、构建一个简单的使用齐纳二极管进行稳压的电路

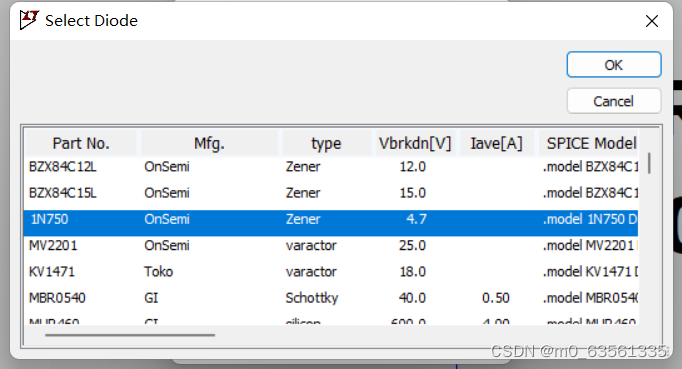

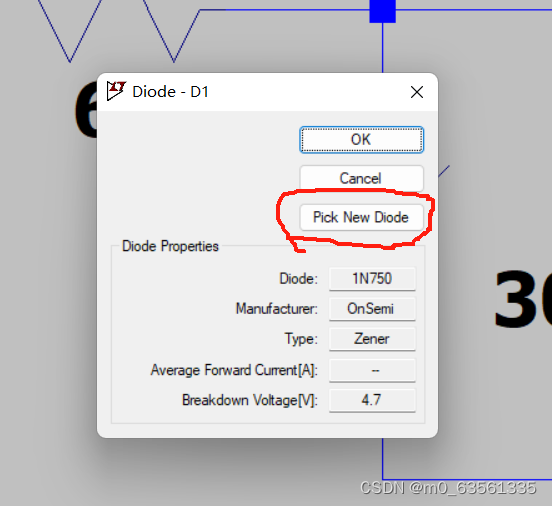

上图所有元件均可在LTspice库中找到。本文特别介绍二级管的选用，随机放置一个二级管，选中该二极管后，单击右键出现如下图浮窗，点击红Pick New Dode。​​​​​ 选择合适的二机管。本文选用4.7V的1N750。

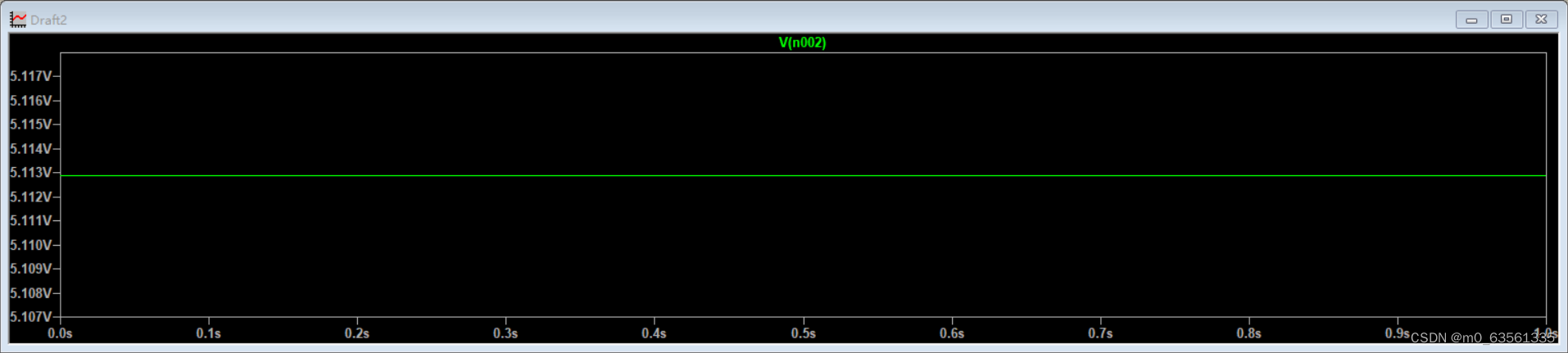

之后设置电路参数进行仿真，输出结果为5 .113V且稳定，达到稳压效果。

二、对电路进行优化，使电路可以通过反馈机制来调整输出并提供更低的内部阻抗。

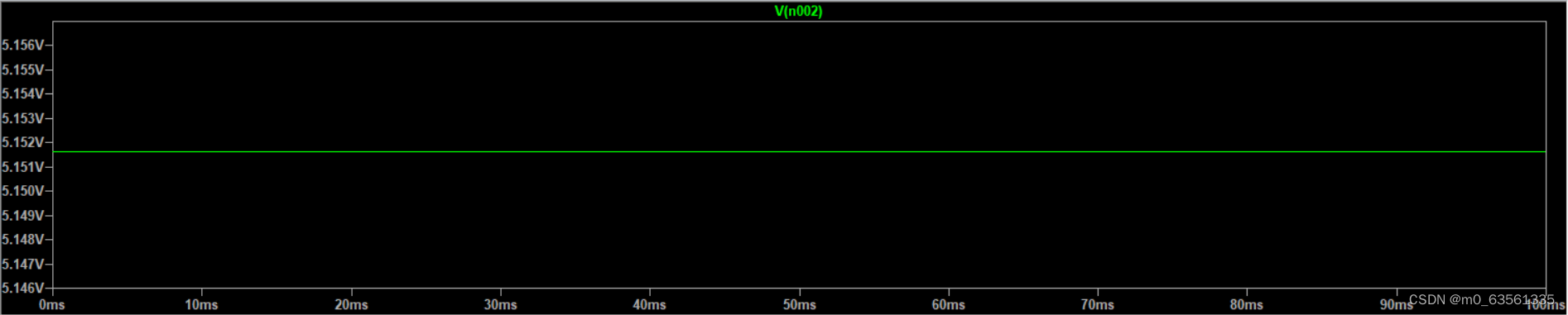

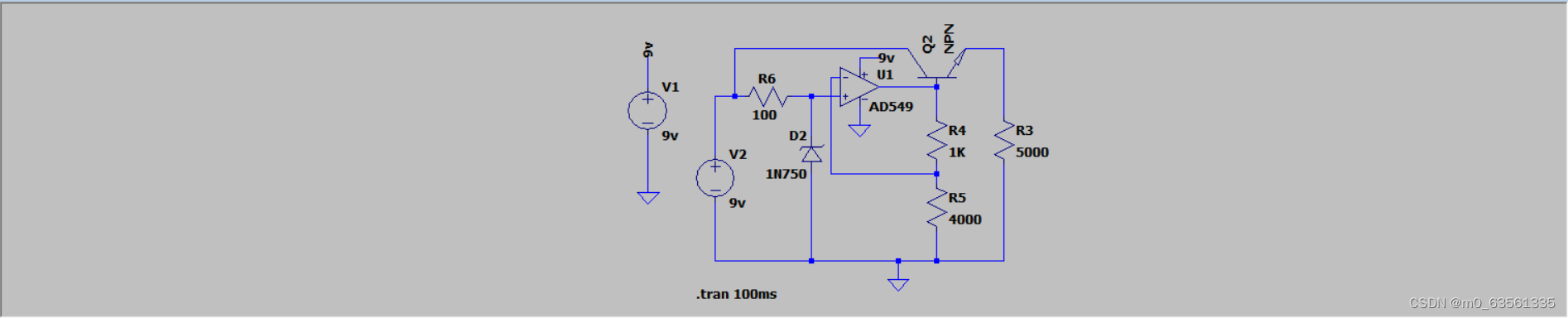

如图，电路增加了运放AD549和npn三极管。电路中的电阻阻值可通过计算得出。仿真结果如下图所示：输出约为5.152V的稳定电压。
