Packet Tracer - 排除 HSRP 故障

地址分配表

设备	接口	IP 地址	子网掩码	默认网关
R1	G0/1	192.168.1.1	255.255.255.0	不适用
	S0/0/0	209.165.200.226	255.255.255.252	不适用
R2	G0/1	192.168.1.2	255.255.255.0	不适用
	S0/0/1	209.165.200.230	255.255.255.252	不适用
PC0	NIC	192.168.1.10	255.255.255.0	192.168.1.254
Laptop0	NIC	192.168.1.11	255.255.255.0	192.168.1.254
Laptop1	NIC	192.168.1.12	255.255.255.0	192.168.1.254
PC1	NIC	192.168.1.13	255.255.255.0	192.168.1.254
Web	NIC	209.165.202.156	255.255.255.224	209.165.202.158

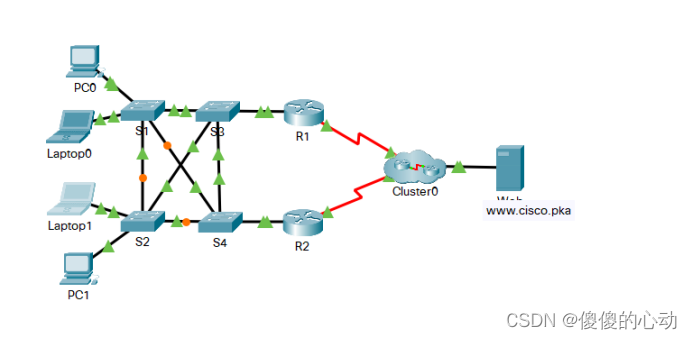

拓扑图

目标

在此练习中，您将排除并解决网络中的 HSRP 问题。 您还将验证所有 HSRP 配置是否满足网络需求。

背景/场景

当前用户可以访问 www.cisco.pka。 网络已更新，使用 HSRP 确保用户的网络可用性。 您必须验证如果其中的一个路由器发生故障，用户仍可以访问该网站。 如果 R1 正常运行，它应该始终是活动路由器。

网络要求：

·        HSRP 虚拟路由器是 192.168.1.254。

·        HSRP 备用组是 1。

·        DNS 服务器是 209.165.202.157。

·        如果 R1 正常运行，它应该始终是活动路由器。

·        R2 使用默认 HSRP 优先级。

·        尽管其中的一个路由器发生故障，所有用户仍可以访问 www.cisco.pka。

故障排除流程

第 1 步：PC 和笔记本电脑

a.    使用提供的网络要求验证 PC 和笔记本电脑是否配置正确。

b.   根据以上所示的网络要求，验证 PC 和笔记本电脑是否能成功导航至 www.cisco.pka。

第 2 步：排除 R1 故障。

a.    禁用 R1 上的接口 G0/1。

b.   使用 show 命令确定问题。 记录并纠正 R1 上发现的任何问题。

c.    重新启用 R2 上的接口 G0/1。

第 3 步：排除 R2 故障。

a.    禁用 R2上的接口 G0/1。

b.   使用 show 命令确定任何问题。 记录并纠正 R2 上发现的任何问题。

c.    验证 PC 和笔记本电脑可成功导航至 www.cisco.pka 之后，重新启用 R1 上的接口 G0/1。

第 4 步：验证连接。

a.    验证所有 PC 和笔记本电脑是否可以导航至 www.cisco.pka。

b.   验证是否已满足所有 HSRP 要求。

实验步骤解析：

1.发现Laptop1的默认网关配错了，应为192.168.1.254

2.发现PC0的默认网关配错了，应为192.168.1.254

3 .R1(config)#interface g0/1

R1(config-if)#shutdown

R1(config-if)#no standby 11

R1(config-if)#standby 1 priority 150

R1(config-if)#standby 1 ip 192.168.1.254

R1(config-if)#standby 1 preempt

R1(config-if)#standby 1 ip 192.168.1.254

R1(config-if)#no shutdown

4.R2(config)#interface g0/1

R2(config-if)#shutdown

R1(config-if)#no standby 111

R2(config-if)#standby 1 ip 192.168.1.254

R2(config-if)#no shutdown

实验链接：https://pan.baidu.com/s/1XOJsVWBOgM2tHjqhzQul1w?pwd=4344

提取码：4344
